Morsetto verticale con piastra adattatrice circolare e perno di serraggio Ø 20 mm

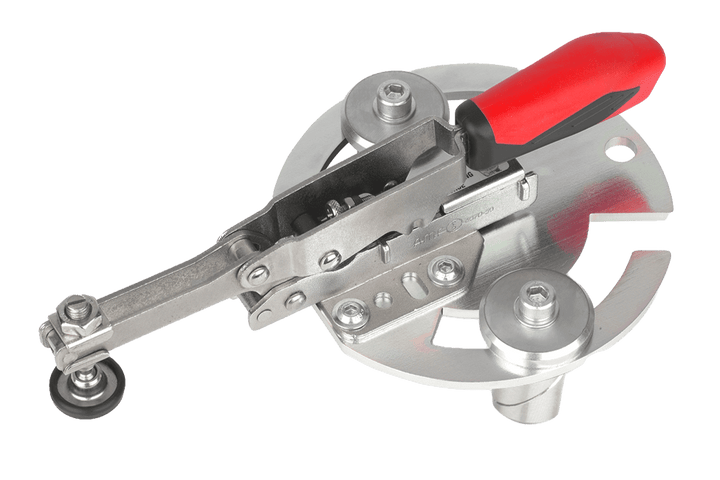

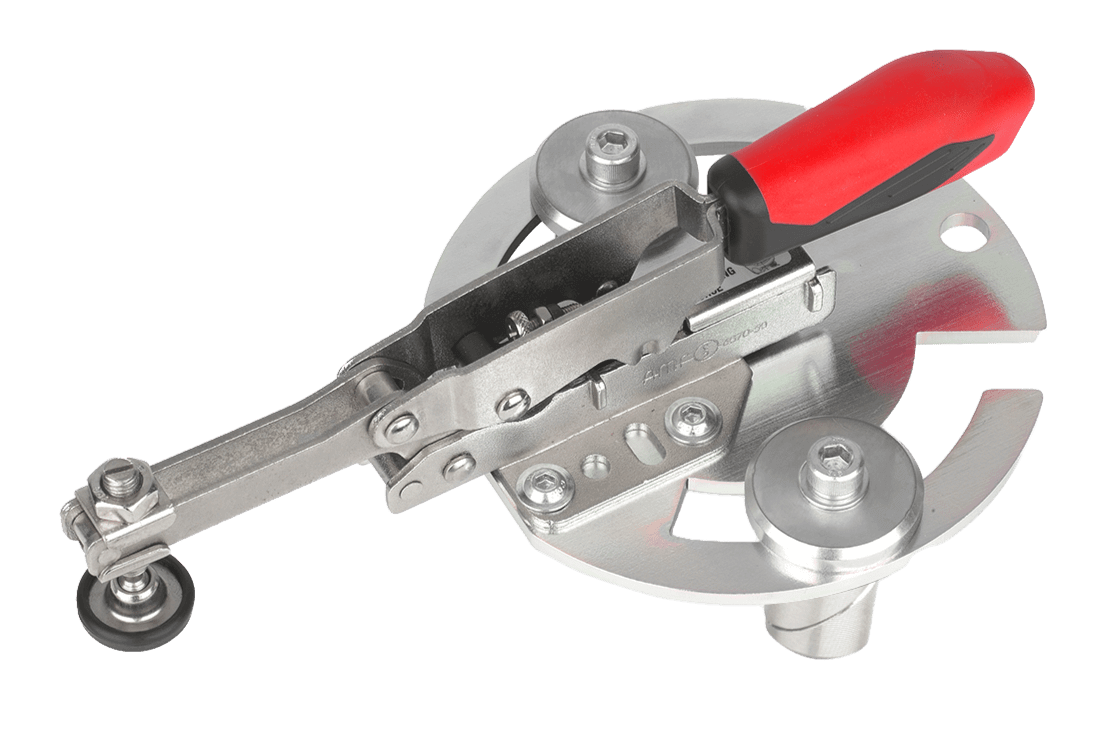

Il dispositivo di serraggio verticale RUWI con piastra adattatrice blocca il pezzo dall’alto: la versione antirotazione per la griglia con fori da 20 mm. La piastra di adattamento circolare (Ø 140 mm) si fissa alla griglia tramite due perni di serraggio in acciaio inossidabile (Ø 20 mm, vite a brugola SW 6): due punti di ancoraggio mantengono il dispositivo di serraggio in posizione, anche in presenza di forze laterali esercitate sul braccio. Grazie al foro oblungo della piastra, è possibile posizionare liberamente il punto di pressione tra i fori della griglia.

Il sistema di compensazione della corsa accoglie spessori del materiale fino a 40 mm, di cui 35 mm in modo automatico senza necessità di regolazione. Con una lunghezza di 244 mm, il dispositivo di serraggio si estende comodamente su pannelli, telai e singoli componenti; per elementi particolarmente spessi, è possibile posizionare sotto il blocco adattatore 50 × 50 per aumentare l'altezza di serraggio.

Ecco come utilizzarlo

• Tenere fermo il pezzo durante la fresatura e la foratura: il pezzo è ben fissato, entrambe le mani rimangono sulla macchina e sulla guida – l’ancoraggio a due punti regge anche quando il pezzo tira il braccio.
• Regolazione libera del punto di pressione: il foro oblungo consente di spostare il tenditore in modo continuo tra due fori di riferimento – la pressione viene esercitata sul giunto incollato o sul punto di foratura, non accanto ad essi.
• Serie senza necessità di regolazione: il sistema di compensazione automatica della corsa da 35 mm si adatta alle variazioni di spessore del materiale – aprire la leva, sostituire il pezzo, chiudere la leva.
• Serraggio di elementi di grandi spessori: grazie al blocco adattatore posizionato sotto, l’altezza di serraggio aumenta – travi e strutture rimangono ben salde.

Si abbina al tuo tavolo?

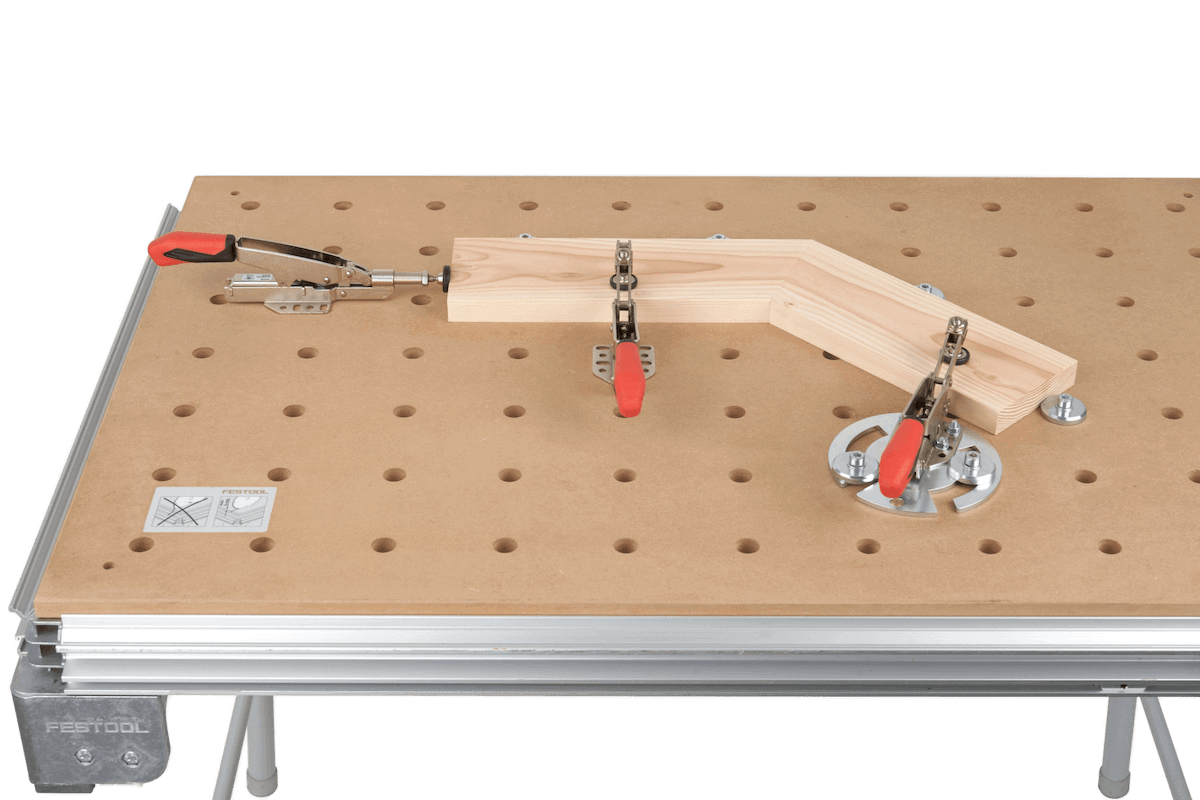

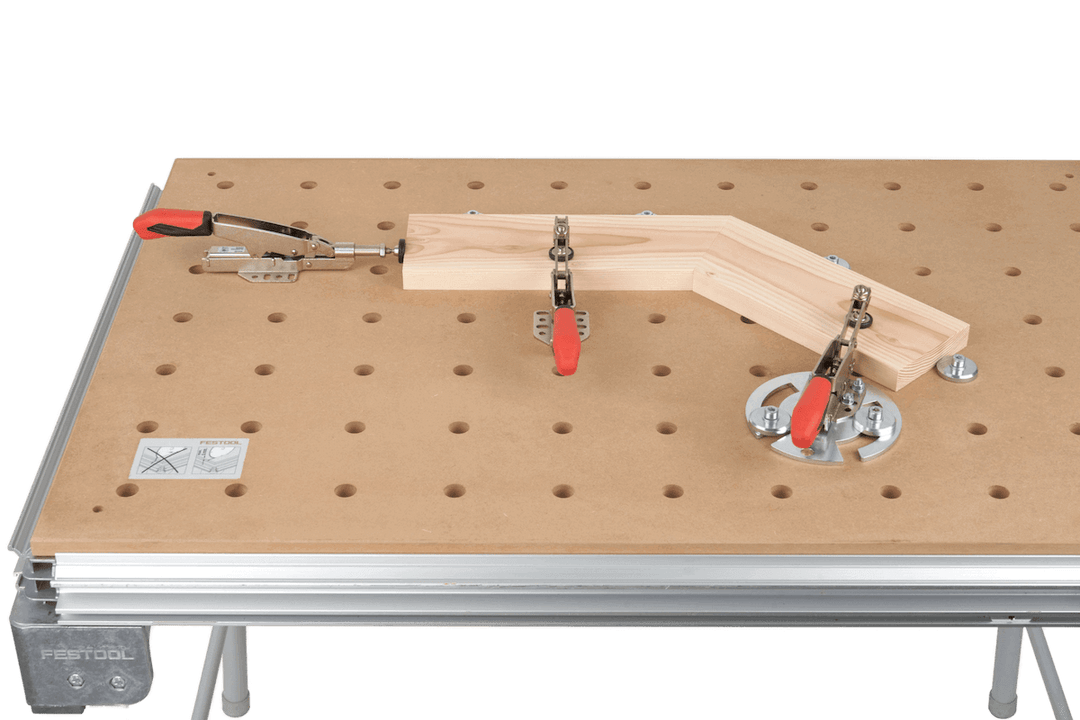

I due perni di serraggio si adattano a qualsiasi griglia forata da 20 mm: su qualsiasi tavolo elevatore RUWI , Festool MFT, Sauter Variobench e su strutture autocostruite. Il dispositivo di serraggio orizzontale esercita una pressione laterale tramite la piastra adattatrice; se è sufficiente un unico punto di ancoraggio, il dispositivo di serraggio verticale con un perno di serraggio rappresenta la soluzione più compatta. La staffa di posizionamento funge da contrappeso fisso.

Tutti i dettagli

Dimensioni e funzionamento
Lunghezza: 244 mm
Peso: 1,2 kg
Regolazione in altezza: fino a 40 mm, automatica fino a 35 mm
Piastra di adattamento: rotonda, Ø 140 mm, con foro oblungo

Sistema di serraggio
Griglia di foratura: Ø 20 mm
Perno di serraggio: acciaio inossidabile, Ø 20 mm, con vite a brugola
