Name: Waagrechtspanner mit Klemmbolzen Ø 16 mm und Ø 28 mm
Brand: RUWI
SKU: RUWI21131
Price: 66.62 EUR
Availability: InStock

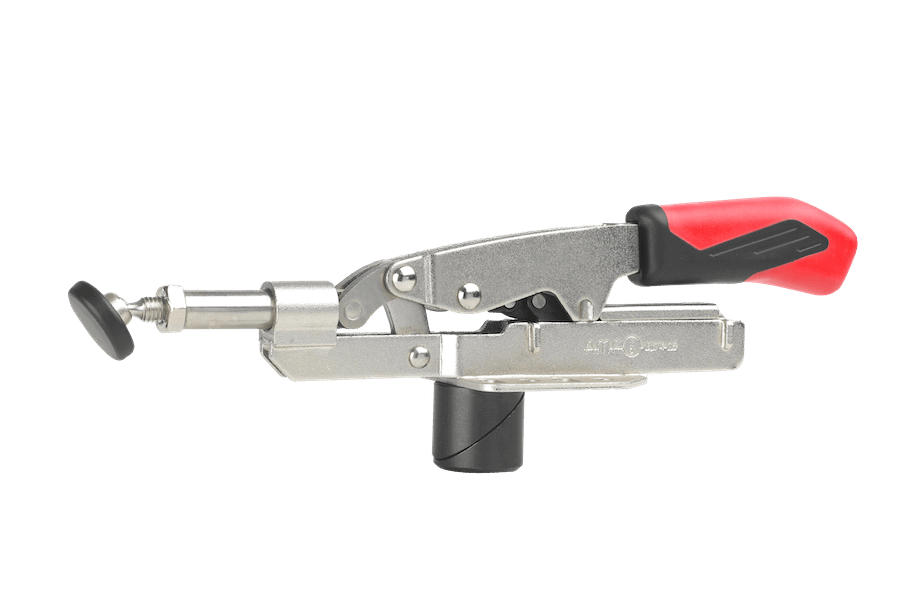

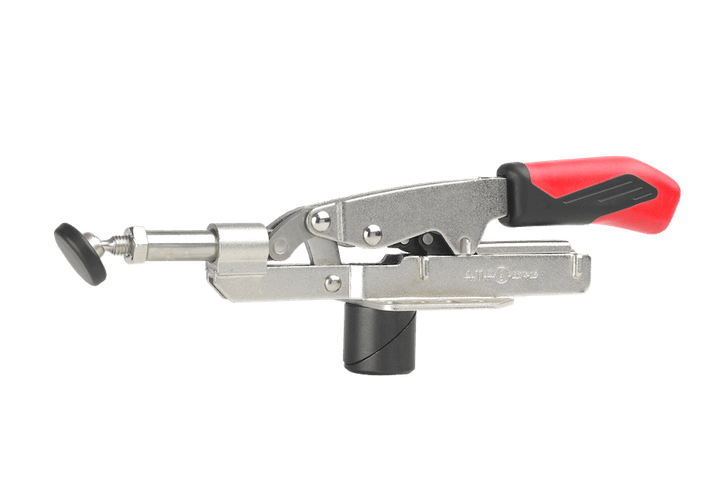

RUWI Tenditore orizzontale con perno di serraggio, dispositivo di sblocco

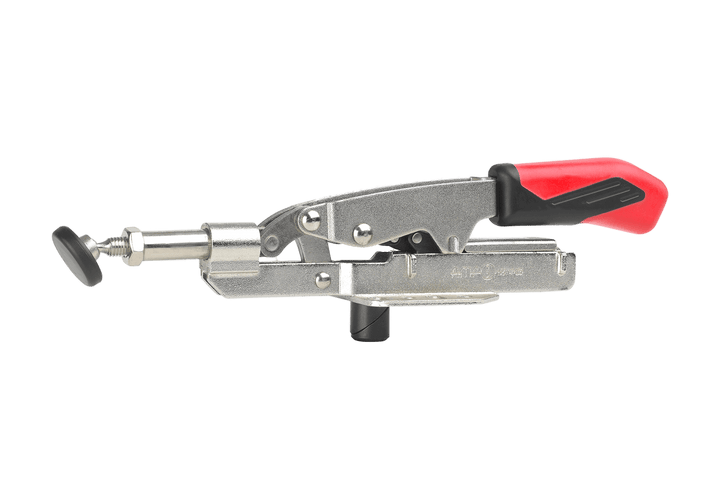

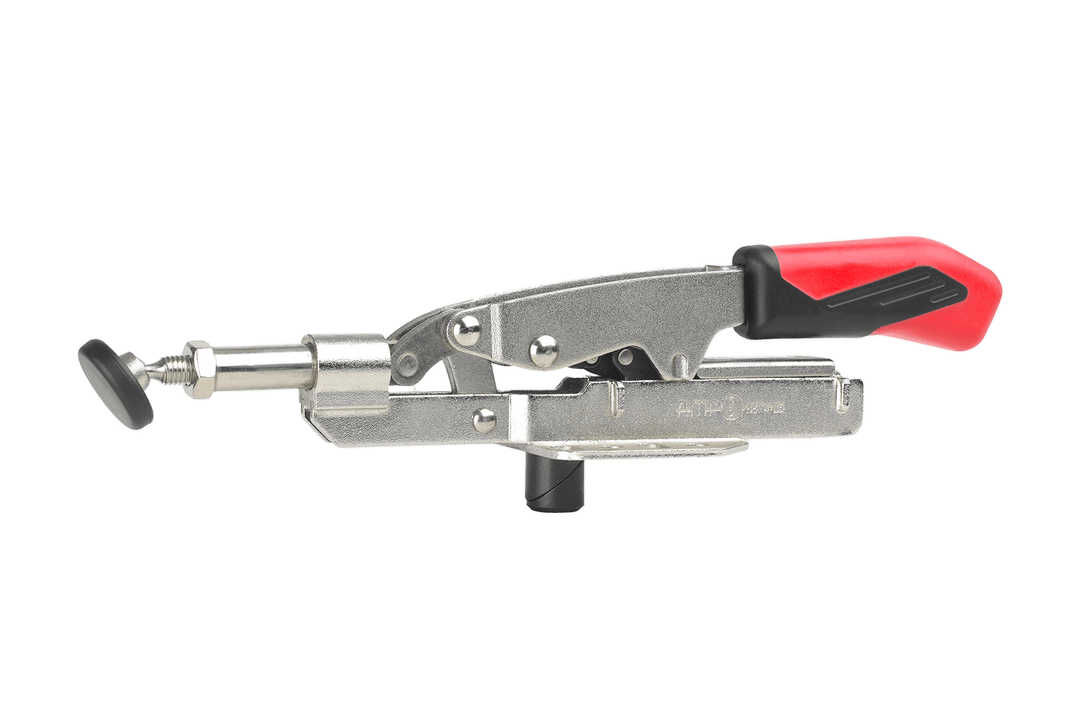

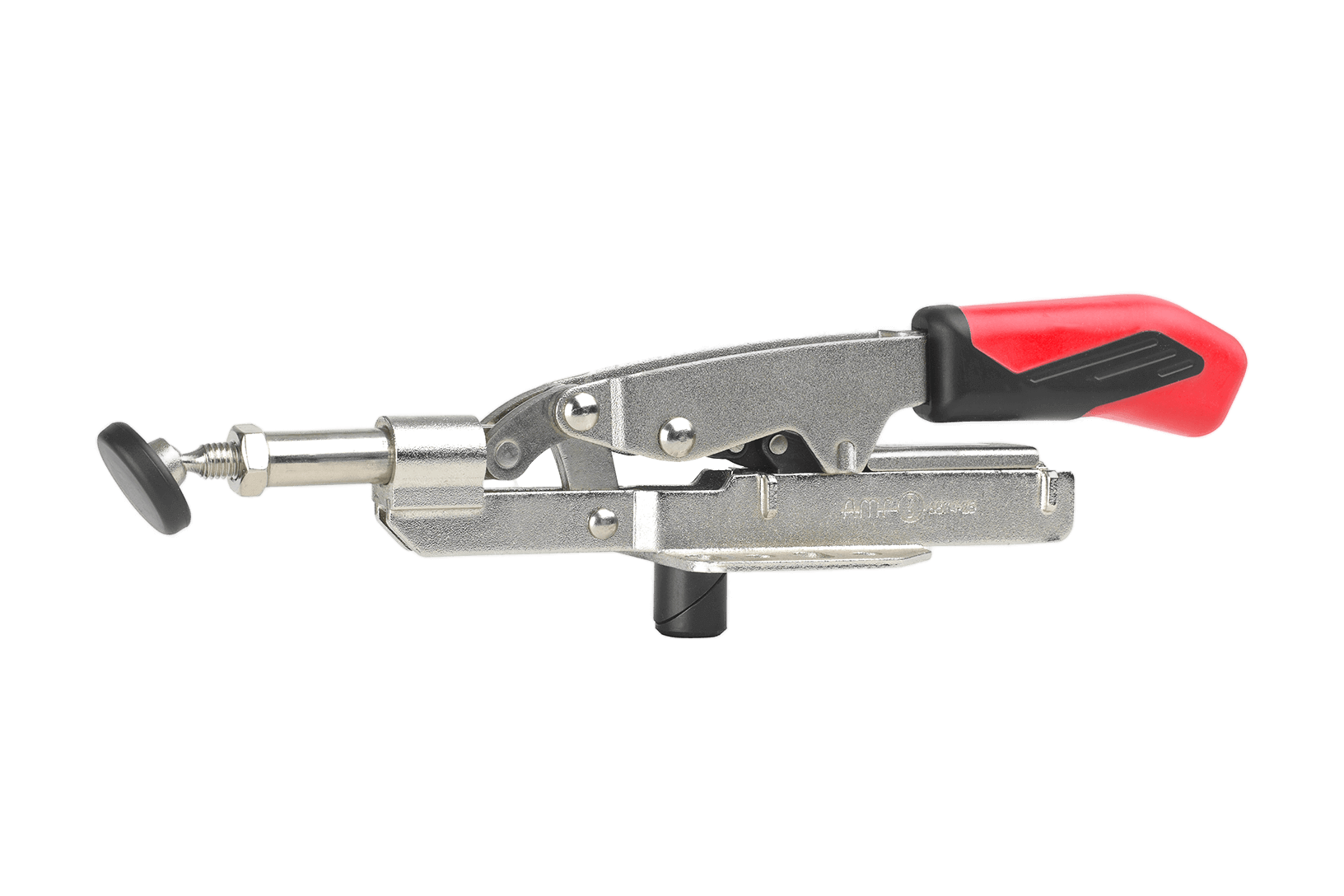

RUWI Tenditore orizzontale con perno di serraggio, primo piano

Tenditore orizzontale con perni di serraggio da Ø 16 mm e Ø 28 mm

€66,62

IVA inclusa più spese di spedizione

55,98 € al netto

Dimensioni

Ø 16 mm

Ø 28 mm

Prodotto in Germania

Realizzato dai falegnami di Fluorn-Winzeln

Ricambi sempre disponibili

Disponibile – Tempi di consegna: 1–3 giorni lavorativi
Richiesta di riordino – Data di consegna da concordare telefonicamente: +49 7402 8414

Hai domande prima dell'acquisto? Al telefono c'è un falegname: +49 7402 8414

• 1 tenditore orizzontale con perno di serraggio ø 28 mm / ø 16 mm

Prima dare un’occhiata, poi decidere

Non sei sicuro che sia adatto alla tua officina? Durante il colloquio in officina lo valuteremo insieme: sul posto, in videoconferenza o presso un nostro partner. Gratuitamente, senza alcuna pressione commerciale.

Fissare un appuntamento per un colloquio in officina

Preferisci chiedere direttamente? +49 7402 8414

I pezzi più piccoli vengono spediti tramite DHL o DPD; riceverai il codice di tracciamento via e-mail. I tavoli elevatori e i tavoli da fresatura vengono consegnati dal corriere Schenker. Su richiesta, il corriere verrà all’orario da te indicato, che potrai concordare telefonicamente con loro.

I tempi di consegna sono indicati in alto accanto al prezzo, in base alla disponibilità in magazzino. Se un articolo non è attualmente disponibile, ti comunicheremo la data di consegna al telefono: +49 7402 8414. Qualora i tempi dovessero allungarsi, ti avviseremo in anticipo.

Dimensioni dell'imballaggio
• Spedizione in cartone tramite DHL o DPD
• Dimensioni: 315 × 225 × 140 mm

I nostri utensili e macchinari sono progettati per un utilizzo a lungo termine. Utilizziamo esclusivamente componenti di alta qualità e abbiamo maturato una vasta esperienza per evitare problemi in officina. Per questo motivo non abbiamo alcuna difficoltà a gestire le richieste di garanzia, anche oltre i 2 anni. Siamo sempre alla ricerca di una buona soluzione comune.

Abbiamo il 100% dei ricambi disponibili a magazzino.

Accessori

[{"id":55194975469948,"title":"Ø 16  mm","option1":"Ø 16  mm","option2":null,"option3":null,"sku":"RUWI21131","requires_shipping":true,"taxable":true,"featured_image":{"id":74305389101436,"product_id":15245307216252,"position":2,"created_at":"2025-05-13T11:00:30+02:00","updated_at":"2025-05-18T21:47:25+02:00","alt":"RUWI Waagrechtspanner mit Klemmbolzen, Nahaufnahme","width":1632,"height":1088,"src":"\/\/ruwi.de\/cdn\/shop\/files\/waagrechtspanner-mit-klemmbolzen-217755_Bearbeitet.png?v=1747597645","variant_ids":[55194975469948]},"available":true,"name":"Waagrechtspanner mit Klemmbolzen Ø 16  mm und Ø 28 mm - Ø 16  mm","public_title":"Ø 16  mm","options":["Ø 16  mm"],"price":6662,"weight":800,"compare_at_price":null,"inventory_management":"shopify","barcode":"4260461088429","featured_media":{"alt":"RUWI Waagrechtspanner mit Klemmbolzen, Nahaufnahme","id":64712210743676,"position":2,"preview_image":{"aspect_ratio":1.5,"height":1088,"width":1632,"src":"\/\/ruwi.de\/cdn\/shop\/files\/waagrechtspanner-mit-klemmbolzen-217755_Bearbeitet.png?v=1747597645"}},"requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}},{"id":55194975502716,"title":"Ø 28 mm","option1":"Ø 28 mm","option2":null,"option3":null,"sku":"RUWI21127","requires_shipping":true,"taxable":true,"featured_image":{"id":74305388577148,"product_id":15245307216252,"position":1,"created_at":"2025-05-13T11:00:30+02:00","updated_at":"2025-05-18T21:47:22+02:00","alt":"RUWI Waagrechtspanner mit Klemmbolzen, Freisteller","width":907,"height":605,"src":"\/\/ruwi.de\/cdn\/shop\/files\/waagrechtspanner-mit-klemmbolzen-800617_Bearbeitet.png?v=1747597642","variant_ids":[55194975502716]},"available":true,"name":"Waagrechtspanner mit Klemmbolzen Ø 16  mm und Ø 28 mm - Ø 28 mm","public_title":"Ø 28 mm","options":["Ø 28 mm"],"price":7783,"weight":800,"compare_at_price":null,"inventory_management":"shopify","barcode":"4260461088351","featured_media":{"alt":"RUWI Waagrechtspanner mit Klemmbolzen, Freisteller","id":64712210645372,"position":1,"preview_image":{"aspect_ratio":1.499,"height":605,"width":907,"src":"\/\/ruwi.de\/cdn\/shop\/files\/waagrechtspanner-mit-klemmbolzen-800617_Bearbeitet.png?v=1747597642"}},"requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}}]

{"id":55194975469948,"title":"Ø 16  mm","option1":"Ø 16  mm","option2":null,"option3":null,"sku":"RUWI21131","requires_shipping":true,"taxable":true,"featured_image":{"id":74305389101436,"product_id":15245307216252,"position":2,"created_at":"2025-05-13T11:00:30+02:00","updated_at":"2025-05-18T21:47:25+02:00","alt":"RUWI Waagrechtspanner mit Klemmbolzen, Nahaufnahme","width":1632,"height":1088,"src":"\/\/ruwi.de\/cdn\/shop\/files\/waagrechtspanner-mit-klemmbolzen-217755_Bearbeitet.png?v=1747597645","variant_ids":[55194975469948]},"available":true,"name":"Waagrechtspanner mit Klemmbolzen Ø 16  mm und Ø 28 mm - Ø 16  mm","public_title":"Ø 16  mm","options":["Ø 16  mm"],"price":6662,"weight":800,"compare_at_price":null,"inventory_management":"shopify","barcode":"4260461088429","featured_media":{"alt":"RUWI Waagrechtspanner mit Klemmbolzen, Nahaufnahme","id":64712210743676,"position":2,"preview_image":{"aspect_ratio":1.5,"height":1088,"width":1632,"src":"\/\/ruwi.de\/cdn\/shop\/files\/waagrechtspanner-mit-klemmbolzen-217755_Bearbeitet.png?v=1747597645"}},"requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}}

Il dispositivo di serraggio orizzontale RUWI preme il pezzo in lavorazione in posizione orizzontale contro un fermo o un secondo pezzo sul tavolo di saldatura: è la controparte laterale del dispositivo di serraggio verticale. Grazie al perno di serraggio, è possibile fissarlo in qualsiasi posizione all’interno della griglia forata; con una lunghezza di 253 mm, raggiunge anche i punti di serraggio più interni. Al momento dell’ordine, scegli il perno adatto alla griglia: Ø 16 o Ø 28 mm.

La regolazione continua fino a 35 mm consente di adattarsi a campate variabili senza necessità di ricalibrare il sistema. All’apertura, il dispositivo di serraggio arretra automaticamente di 13 mm e libera il pezzo: il cambio avviene rapidamente, soprattutto nella produzione in serie.

Ecco come utilizzarlo

Fissaggio dei gruppi di assemblaggio per la graffatura: due profili premuti l’uno contro l’altro o contro un fermo – il giunto risulta perfettamente a filo prima ancora che venga applicato il primo punto.
Ciclo di lavoro in serie: aprire la leva, arretramento di 13 mm, sostituire il pezzo, chiudere la leva – la regolazione rimane invariata, cambia solo il pezzo da lavorare.
Fissaggio di profili variabili: i distanziatori da 35 mm si adattano a componenti di diverse dimensioni senza dover spostare il perno.
Fissaggio su tutti i lati: il dispositivo di serraggio orizzontale esercita una pressione laterale, quello verticale lo trattiene dall’alto, mentre l’eccentrico lo serra a ritmo regolare – il pezzo rimane in posizione per tutta la durata della cucitura.

È compatibile con il tuo tavolo di saldatura?

La versione da Ø 28 mm si adatta alla griglia forata dei tavoli da saldatura RUWI (spessore del materiale a partire da 4 mm – i piani fosfatati dei tavoli da saldatura RUWI soddisfano questo requisito); la versione da Ø 16 mm si adatta ai tavoli con griglia da 16. I tavoli compatibili sono il tavolo da saldatura mobile “Hubtisch” e il tavolo da saldatura fisso “Beintisch”.

Il dispositivo di serraggio verticale agisce dall’alto, mentre quello eccentrico esegue il serraggio rapidamente tramite una leva; i tavoli di saldaturaRUWI offrono una visione d’insieme.

Tutti i dettagli

Dimensioni
Lunghezza: 253 mm
Peso proprio: circa 500 g

Funzionamento
Compensazione della corsa: max. 35 mm
Ritorno: automatico, 13 mm

Sistema di serraggio
Perno di serraggio: Ø 28 mm o Ø 16 mm a seconda della versione
Distanza tra i fori: Ø 28 mm o Ø 16 mm a seconda della versione (spessore del materiale min. 4 mm)

★★★★★
