Name: Exzenterspanner mit Adapterplatte und Klemmbolzen ø 16 mm und ø 28 mm
Brand: RUWI
SKU: RUWI21146
Price: 50.68 EUR
Availability: InStock

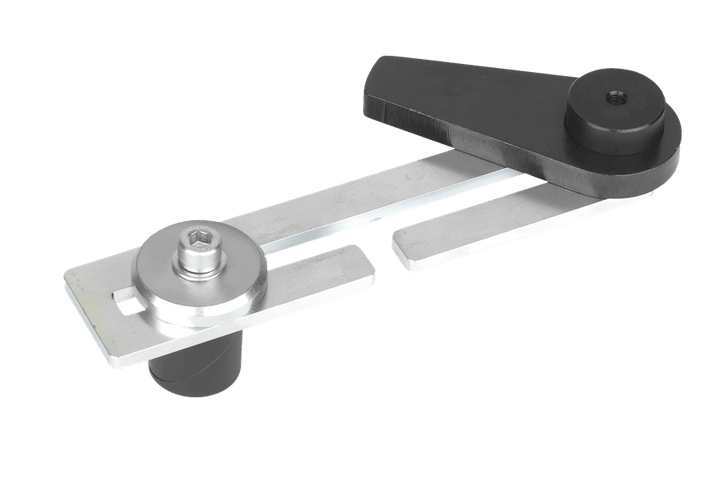

RUWI Morsetto eccentrico con piastra adattatrice e perno di serraggio, per ritagli

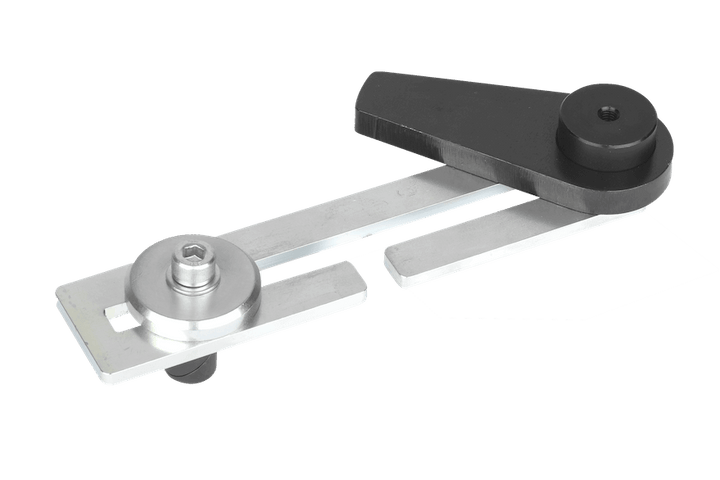

RUWI Morsetto eccentrico con piastra adattatrice e perno di serraggio, primo piano

Morsetto eccentrico con piastra adattatrice e perni di serraggio da ø 16 mm e ø 28 mm

€50,68

IVA inclusa più spese di spedizione

42,59 € netti

Dimensioni

Ø 16 mm

Ø 28 mm

Prodotto in Germania

Realizzato dai falegnami di Fluorn-Winzeln

Ricambi sempre disponibili

Disponibile – Tempi di consegna: 1–3 giorni lavorativi
Richiesta di riordino – Data di consegna da concordare telefonicamente: +49 7402 8414

Hai domande prima dell'acquisto? Al telefono c'è un falegname: +49 7402 8414

• 1 × piastra di adattamento
• 1 × cuscinetto girevole
• 1 × tenditore eccentrico
• 1 × perno di serraggio Ø 28 mm o Ø 16 mm con rondella, a seconda della versione

Prima dare un’occhiata, poi decidere

Non sei sicuro che sia adatto alla tua officina? Durante il colloquio in officina lo valuteremo insieme: sul posto, in videoconferenza o presso un nostro partner. Gratuitamente, senza alcuna pressione commerciale.

Fissare un appuntamento per un colloquio in officina

Preferisci chiedere direttamente? +49 7402 8414

I pezzi più piccoli vengono spediti tramite DHL o DPD; riceverai il codice di tracciamento via e-mail. I tavoli elevatori e i tavoli da fresatura vengono consegnati dal corriere Schenker. Su richiesta, il corriere verrà all’orario da te indicato, che potrai concordare telefonicamente con loro.

I tempi di consegna sono indicati in alto accanto al prezzo, in base alla disponibilità in magazzino. Se un articolo non è attualmente disponibile, ti comunicheremo la data di consegna al telefono: +49 7402 8414. Qualora i tempi dovessero allungarsi, ti avviseremo in anticipo.

Dimensioni dell'imballaggio
• Spedizione in cartone tramite DHL o DPD
• Dimensioni: 345 × 250 × 50 mm

I nostri utensili e macchinari sono progettati per un utilizzo a lungo termine. Utilizziamo esclusivamente componenti di alta qualità e abbiamo maturato una vasta esperienza per evitare problemi in officina. Per questo motivo non abbiamo alcuna difficoltà a gestire le richieste di garanzia, anche oltre i 2 anni. Siamo sempre alla ricerca di una buona soluzione comune.

Abbiamo il 100% dei ricambi disponibili a magazzino.

Accessori

[{"id":55200503726460,"title":"Ø 16  mm","option1":"Ø 16  mm","option2":null,"option3":null,"sku":"RUWI21146","requires_shipping":true,"taxable":true,"featured_image":{"id":74306223145340,"product_id":15245359907196,"position":2,"created_at":"2025-05-13T12:16:15+02:00","updated_at":"2025-05-18T21:40:12+02:00","alt":"RUWI Exzenterspanner mit Adapterplatte und Klemmbolzen, Nahaufnahme","width":879,"height":586,"src":"\/\/ruwi.de\/cdn\/shop\/files\/exzenterspanner-mit-mit-adapterplatte-und-klemmbolzen-184873.png?v=1747597212","variant_ids":[55200503726460]},"available":true,"name":"Exzenterspanner mit Adapterplatte und Klemmbolzen ø 16 mm und ø 28 mm - Ø 16  mm","public_title":"Ø 16  mm","options":["Ø 16  mm"],"price":5068,"weight":250,"compare_at_price":null,"inventory_management":"shopify","barcode":"4260461086197","featured_media":{"alt":"RUWI Exzenterspanner mit Adapterplatte und Klemmbolzen, Nahaufnahme","id":64712675819900,"position":2,"preview_image":{"aspect_ratio":1.5,"height":586,"width":879,"src":"\/\/ruwi.de\/cdn\/shop\/files\/exzenterspanner-mit-mit-adapterplatte-und-klemmbolzen-184873.png?v=1747597212"}},"requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}},{"id":55200503300476,"title":"Ø 28 mm","option1":"Ø 28 mm","option2":null,"option3":null,"sku":"RUWI21144","requires_shipping":true,"taxable":true,"featured_image":{"id":74306222850428,"product_id":15245359907196,"position":1,"created_at":"2025-05-13T12:16:15+02:00","updated_at":"2025-05-18T21:40:11+02:00","alt":"RUWI Exzenterspanner mit Adapterplatte und Klemmbolzen, Freisteller","width":879,"height":586,"src":"\/\/ruwi.de\/cdn\/shop\/files\/exzenterspanner-mit-mit-adapterplatte-und-klemmbolzen-9531820_Bearbeitet.png?v=1747597211","variant_ids":[55200503300476]},"available":true,"name":"Exzenterspanner mit Adapterplatte und Klemmbolzen ø 16 mm und ø 28 mm - Ø 28 mm","public_title":"Ø 28 mm","options":["Ø 28 mm"],"price":5964,"weight":680,"compare_at_price":null,"inventory_management":"shopify","barcode":"4260461088962","featured_media":{"alt":"RUWI Exzenterspanner mit Adapterplatte und Klemmbolzen, Freisteller","id":64712675721596,"position":1,"preview_image":{"aspect_ratio":1.5,"height":586,"width":879,"src":"\/\/ruwi.de\/cdn\/shop\/files\/exzenterspanner-mit-mit-adapterplatte-und-klemmbolzen-9531820_Bearbeitet.png?v=1747597211"}},"requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}}]

{"id":55200503726460,"title":"Ø 16  mm","option1":"Ø 16  mm","option2":null,"option3":null,"sku":"RUWI21146","requires_shipping":true,"taxable":true,"featured_image":{"id":74306223145340,"product_id":15245359907196,"position":2,"created_at":"2025-05-13T12:16:15+02:00","updated_at":"2025-05-18T21:40:12+02:00","alt":"RUWI Exzenterspanner mit Adapterplatte und Klemmbolzen, Nahaufnahme","width":879,"height":586,"src":"\/\/ruwi.de\/cdn\/shop\/files\/exzenterspanner-mit-mit-adapterplatte-und-klemmbolzen-184873.png?v=1747597212","variant_ids":[55200503726460]},"available":true,"name":"Exzenterspanner mit Adapterplatte und Klemmbolzen ø 16 mm und ø 28 mm - Ø 16  mm","public_title":"Ø 16  mm","options":["Ø 16  mm"],"price":5068,"weight":250,"compare_at_price":null,"inventory_management":"shopify","barcode":"4260461086197","featured_media":{"alt":"RUWI Exzenterspanner mit Adapterplatte und Klemmbolzen, Nahaufnahme","id":64712675819900,"position":2,"preview_image":{"aspect_ratio":1.5,"height":586,"width":879,"src":"\/\/ruwi.de\/cdn\/shop\/files\/exzenterspanner-mit-mit-adapterplatte-und-klemmbolzen-184873.png?v=1747597212"}},"requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}}

Il morsetto eccentrico RUWI fissa il tuo pezzo da lavorare tramite una leva eccentrica: basta una corsa della leva invece di una vite. È veloce ed è particolarmente indicato quando devi serrare e allentare molti pezzi identici uno dopo l’altro. Lo inserisci tramite il perno di serraggio nella griglia forata del tuo tavolo da saldatura e lo allinei tramite la piastra adattatrice; al momento dell’ordine scegli il perno adatto alla griglia: Ø 16 o Ø 28 mm.

La pressione di serraggio è generata dall'eccentrico (100 × 44 mm) tramite il cuscinetto girevole (Ø 30 × 20 mm), mentre la piastra di adattamento (180 × 40 mm) ne garantisce il fissaggio saldo alla piastra. Tutti i componenti sono in acciaio, zincati e bruniti: a prova di scintille e resistenti alla ruggine nelle operazioni quotidiane di saldatura.

Ecco come utilizzarlo

Fissaggio e saldatura in serie: si sposta la leva, il pezzo è in posizione; si riporta indietro la leva, si passa al pezzo successivo. Nel caso di gruppi ricorrenti, l’eccentrico aziona ogni morsetto a vite a ritmo regolare.
Mantenere la posizione invece di cercarla: il perno e la piastra di adattamento definiscono il punto di serraggio nella griglia – ogni pezzo della serie si trova nella stessa posizione.
Allineamento del punto di pressione: tramite il foro filettato M6 della piastra adattatrice e il cuscinetto girevole è possibile regolare l'eccentrico in base al profilo del pezzo.

È compatibile con il tuo tavolo di saldatura?

La versione da Ø 28 mm si adatta alla griglia forata dei tavoli da saldatura RUWI (spessore del materiale a partire da 4 mm – i piani fosfatati dei tavoli da saldatura RUWI soddisfano questo requisito); la versione da Ø 16 mm si adatta ai tavoli con griglia da 16. I tavoli compatibili sono il tavolo da saldatura mobile “Hubtisch” e il tavolo da saldatura fisso “Beintisch”.

La griglia Ø 28 accoglie anche il resto del sistema di serraggio: il morsetto a vite TW 16, i perni di serraggio Vario Ø 28 e i dispositivi di serraggio verticali e orizzontali; i tavoli di saldaturaRUWI offrono una panoramica completa.

Tutti i dettagli

Dimensioni
Piastra di adattamento: 180 × 40 mm, con foro filettato M6
Cuscinetto girevole: Ø 30 × 20 mm, con bullone filettato M6
Morsetto eccentrico: 100 × 44 mm, foro Ø 30 mm
Peso proprio: 600 g (Ø 28 mm) o 630 g (Ø 16 mm)

Materiale
Materiale: acciaio, zincato e brunito

Sistema di serraggio
Bulloni di serraggio: Ø 28 mm o Ø 16 mm a seconda della versione
Distanza tra i fori: Ø 28 mm o Ø 16 mm a seconda della versione (spessore del materiale min. 4 mm)

★★★★★
