Set iniziale per sistema di serraggio, scanalatura 8

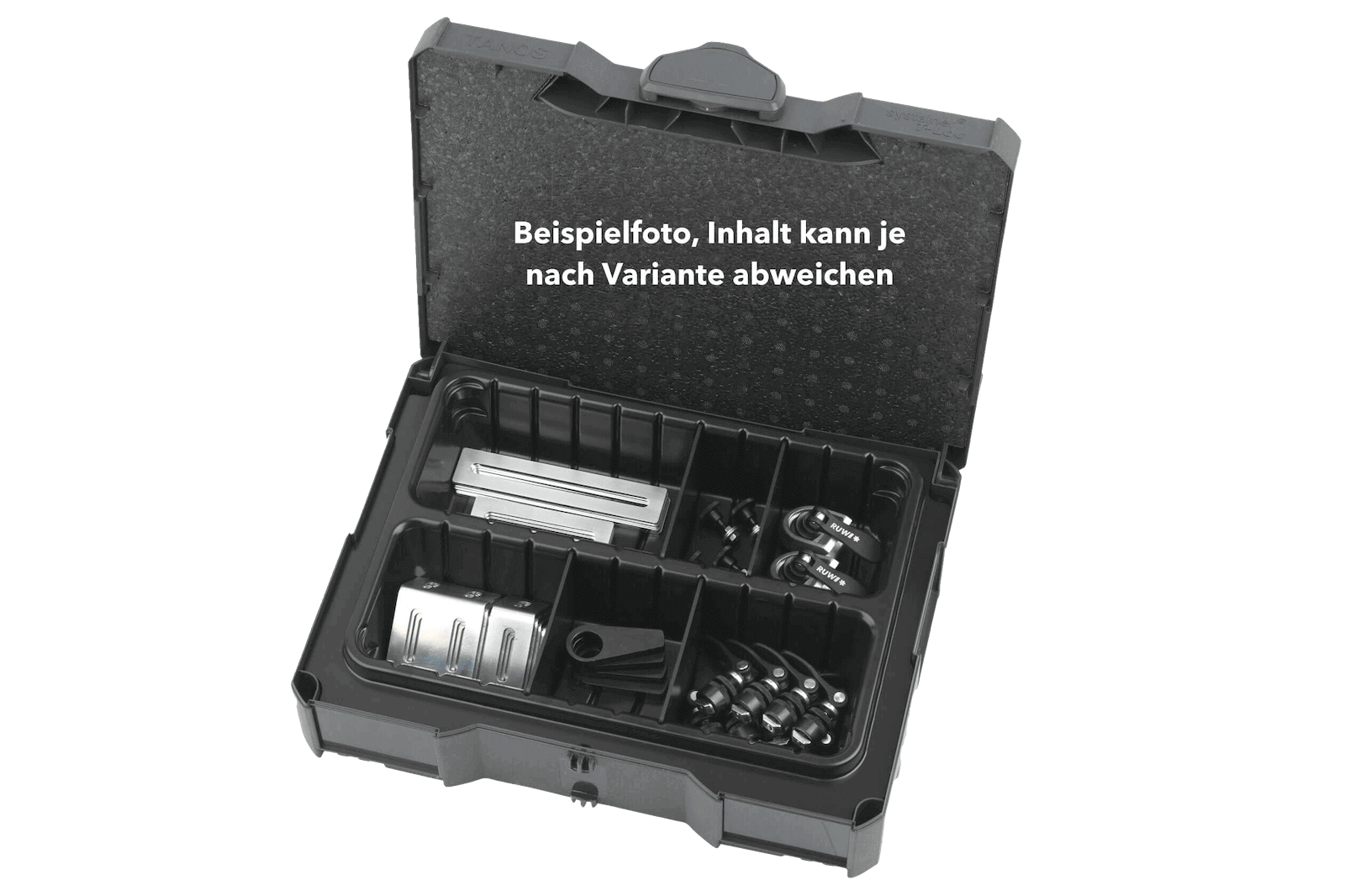

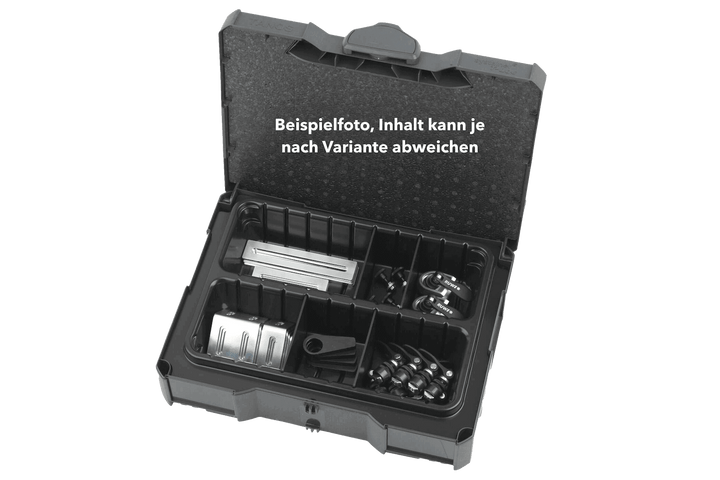

Il set iniziale del sistema di serraggio “ RUWI ” è un kit completo per lavorare senza attrezzi con profili a scanalatura 8 – per l’artigianato e l’industria. Consente di unire i profili ad angolo retto, fissarli parallelamente tra loro e serrare componenti, fermi e pezzi da lavorare, il tutto senza viti né attrezzi. I componenti sono disposti in ordine in un Systainer (400 × 300 × 105 mm) con suddivisione variabile degli scomparti: 8 dispositivi di serraggio rapido Ø 20 mm, 2 staffe di serraggio con dispositivo di serraggio rapido, 4 dispositivi di serraggio eccentrici Ø 20 mm, 4 staffe adattatrici e 4 piastre adattatrici ciascuna nelle versioni piccola e grande, oltre a 4 viti di battuta. Invece di acquistare i componenti uno per uno, avrai a portata di mano l’intero set di base per le tue strutture.

Il cuore del sistema sono i dispositivi di bloccaggio rapido: basta inserirli dall’alto in qualsiasi punto della scanalatura, spingerli verso il basso contro la forza della molla, ruotarli di 90 gradi e azionare la leva. In questo modo, un eccentrico spinge il dado a martello contro la scanalatura posteriore del profilo e blocca il componente con una forza di circa 2,5 kN; l’altezza di serraggio si regola tramite l’anello zigrinato, mentre per allentare si segue la sequenza inversa. Le piastre di adattamento e le staffe di adattamento con foro oblungo si fissano in modo continuo nella posizione desiderata tramite i dispositivi di serraggio; le staffe di serraggio tirano saldamente il profilo appoggiato sul suo supporto, mentre le viti di battuta creano punti di battuta fissi. I dispositivi di serraggio eccentrici vanno inseriti su un dispositivo di serraggio rapido, fissato nella scanalatura e che funge da asse di rotazione: ruotando il dispositivo di serraggio eccentrico, il foro eccentrico lo spinge contro il pezzo in lavorazione e lo preme saldamente contro un fermo.

Ecco come utilizzarlo

• Collegare i profili ad angolo: grazie alle staffe di fissaggio, puoi posizionare i profili trasversali in pochi secondi e fissarli saldamente al profilo inferiore con una semplice mossa della leva, invece di avvitare le staffe.
• Fissaggio parallelo dei profili: grazie alle piastre di adattamento e a due dispositivi di serraggio rapido per ciascuna, puoi collegare i profili paralleli senza attrezzi e sganciarli con la stessa rapidità.
• Fissaggio di fermi e componenti: le staffe di adattamento, le viti di fissaggio e i dispositivi di bloccaggio rapido fungono da fermi, appoggi e supporti per componenti, che puoi posizionare in modo continuo tramite i fori oblunghi e spostare in pochi secondi per il pezzo successivo.
• Serraggio laterale dei pezzi: grazie al dispositivo di serraggio eccentrico e al dispositivo di serraggio rapido che fungono da asse di rotazione, è possibile spingere i pezzi in modo continuo contro un fermo. È possibile adattarlo alle diverse larghezze dei pezzi semplicemente ruotandolo, senza dover spostare l’installazione.
• Lavorare sulla piastra di fissaggio: sulle trapani e sulle fresatrici puoi posizionare liberamente guide di battuta, morse da macchina o squadrette di posizionamento sulla piastra di fissaggio e fissarle saldamente senza bisogno di avvitare.
• Postazioni di lavoro “Lean” e allestimenti fieristici: puoi allestire rapidamente postazioni di lavoro, aree di stoccaggio dei materiali, espositori e strutture espositive, e smontarle o riorganizzarle con la stessa rapidità.
• Formazione iniziale e continua: nella scuola professionale e nell’officina di formazione, gli apprendisti montano e smontano ripetutamente le strutture senza che i profili e le filettature si usurino.
• Sempre in ordine e a portata di mano: la suddivisione variabile degli scomparti mantiene ogni pezzo al suo posto, la maniglia di trasporto rende il Systainer facile da spostare e può essere collegato ad altri Systainer: in questo modo puoi portare il set in qualsiasi postazione di lavoro e poi riporlo nuovamente al completo.

Si adatta al tuo profilo in alluminio?

Il set è progettato per la scanalatura 8. I dispositivi di fissaggio rapido e, di conseguenza, anche le piastre di adattamento e le staffe di adattamento si adattano ai profili Item, compatibili con Item e Bosch, nonché ad altri profili di sistema, tavole scanalate e piastre di fissaggio con larghezza della scanalatura di 8 mm: l’unico fattore determinante è la larghezza della scanalatura. Solo nel caso delle staffe di serraggio, il profilo su cui poggia e in cui si innesta il nasello deve essere un profilo Item o compatibile con Item del sistema 40. Per i profili con scanalatura 6 è disponibile il set iniziale per scanalatura 6. I singoli componenti sono disponibili nella sezione «Adattatori e fermi» e nella panoramica dei dispositivi di bloccaggio rapido.

Download

• Istruzioni per il sistema di sgancio rapido (PDF)
• Istruzioni per la staffa di fissaggio (PDF)
• Scheda tecnica dei dispositivi di bloccaggio rapido (PDF)

Tutti i dettagli

Set "
" Contenuto: circa 30 pezzi per scanalature da 8 mm

Compatibilità
Profili: profili compatibili con Item (40 mm)

Conservazione
Scatola: con suddivisione variabile degli scomparti
Dimensioni: 400 × 300 × 105 mm
