Fresa per code di rondine (Hoffmann W2)

Con questa fresa a coda di rondine realizzi le scanalature per il sistema di giunzione Hoffmann nella misura W2, sia nel senso della vena che di testa. Nelle scanalature inserisci a pressione le spine Hoffmann W2 (10 × 8 mm), che collegano i due pezzi in modo geometrico e per attrito, spesso del tutto senza morsetti e colla. Poiché il giunto si adatta a qualsiasi angolazione, è ideale per giunti di testa così come per squadre e cornici.

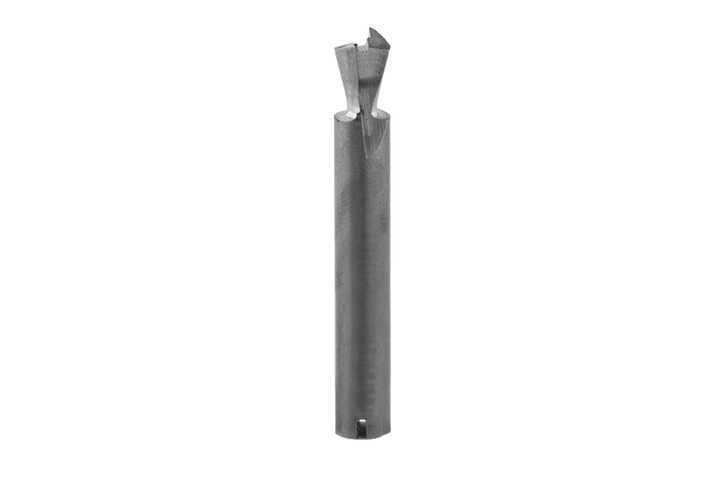

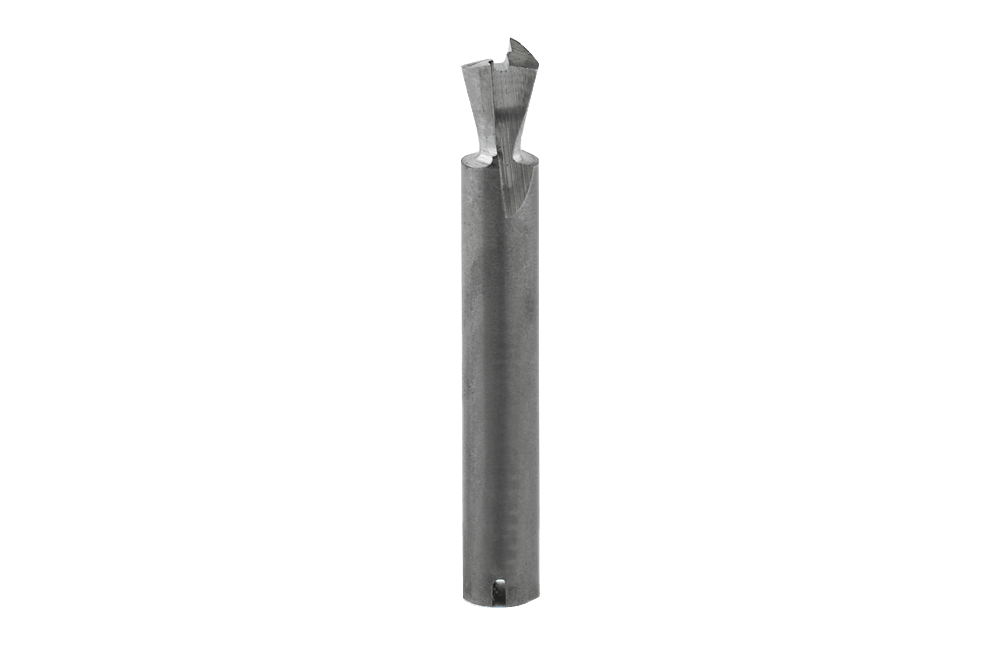

La fresa in metallo duro integrale a due taglienti (VHM, Z2) ha un angolo d'inclinazione di 18°, diametro di testa di 8 mm e fondo dell'incastro, lunghezza di taglio di 6 mm e lunghezza totale di 45 mm; rotazione destrorsa, per legno tenero e duro. L'attacco con Ø 6 mm si adatta a qualsiasi fresatrice verticale.

Come si utilizza

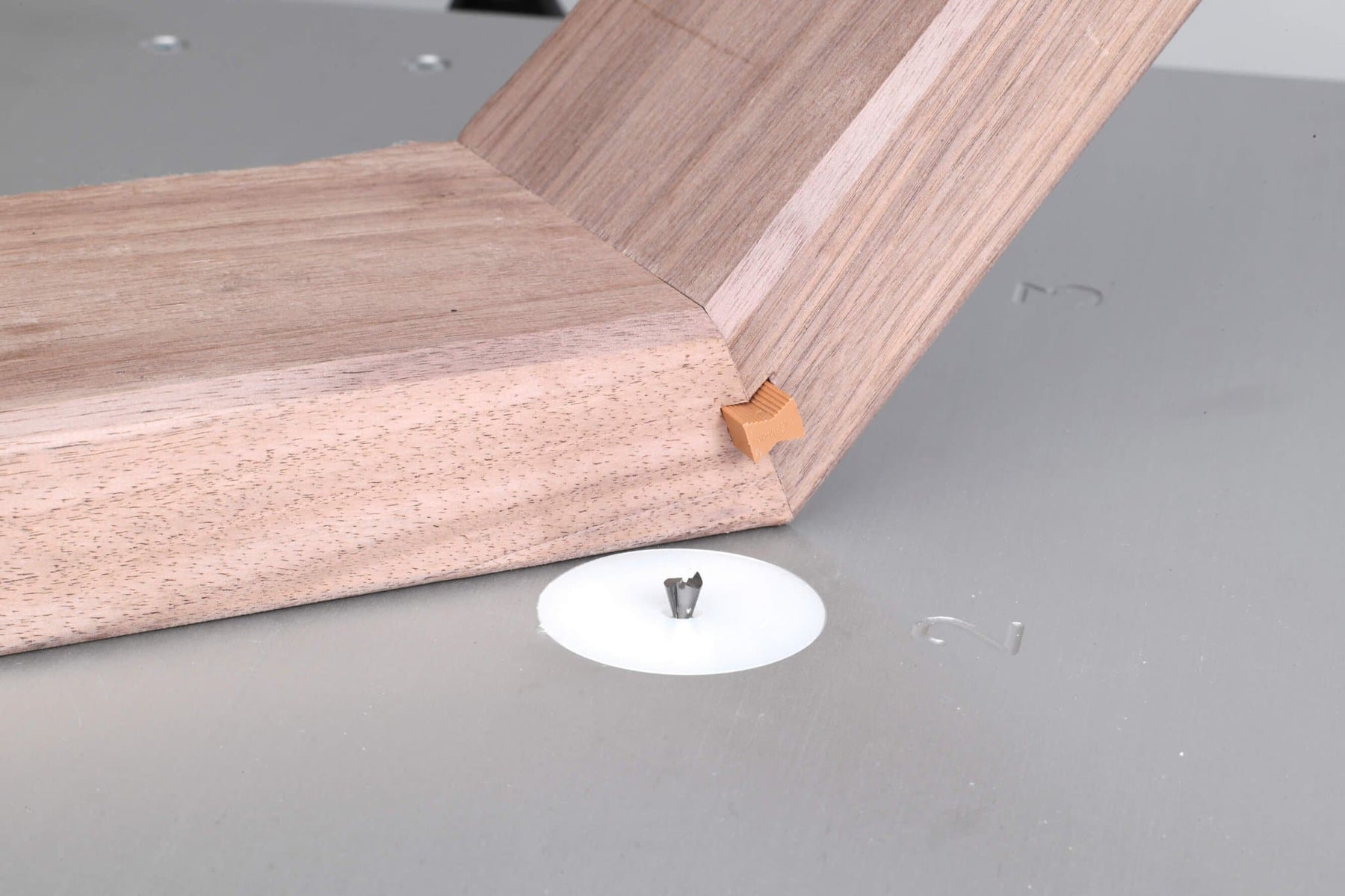

• Unire cornici senza l'uso di morsetti: fresa la scanalatura, inserisci la spina a pressione – il telaio è subito pronto per essere sollecitato, mentre il classico giunto incollato deve ancora asciugare sotto i morsetti.
• Cornici e montanti in serie: sul banco di fresatura ogni pezzo riceve la scanalatura nella stessa posizione – il giunto si ripete con precisione millimetrica lungo l'intera serie.

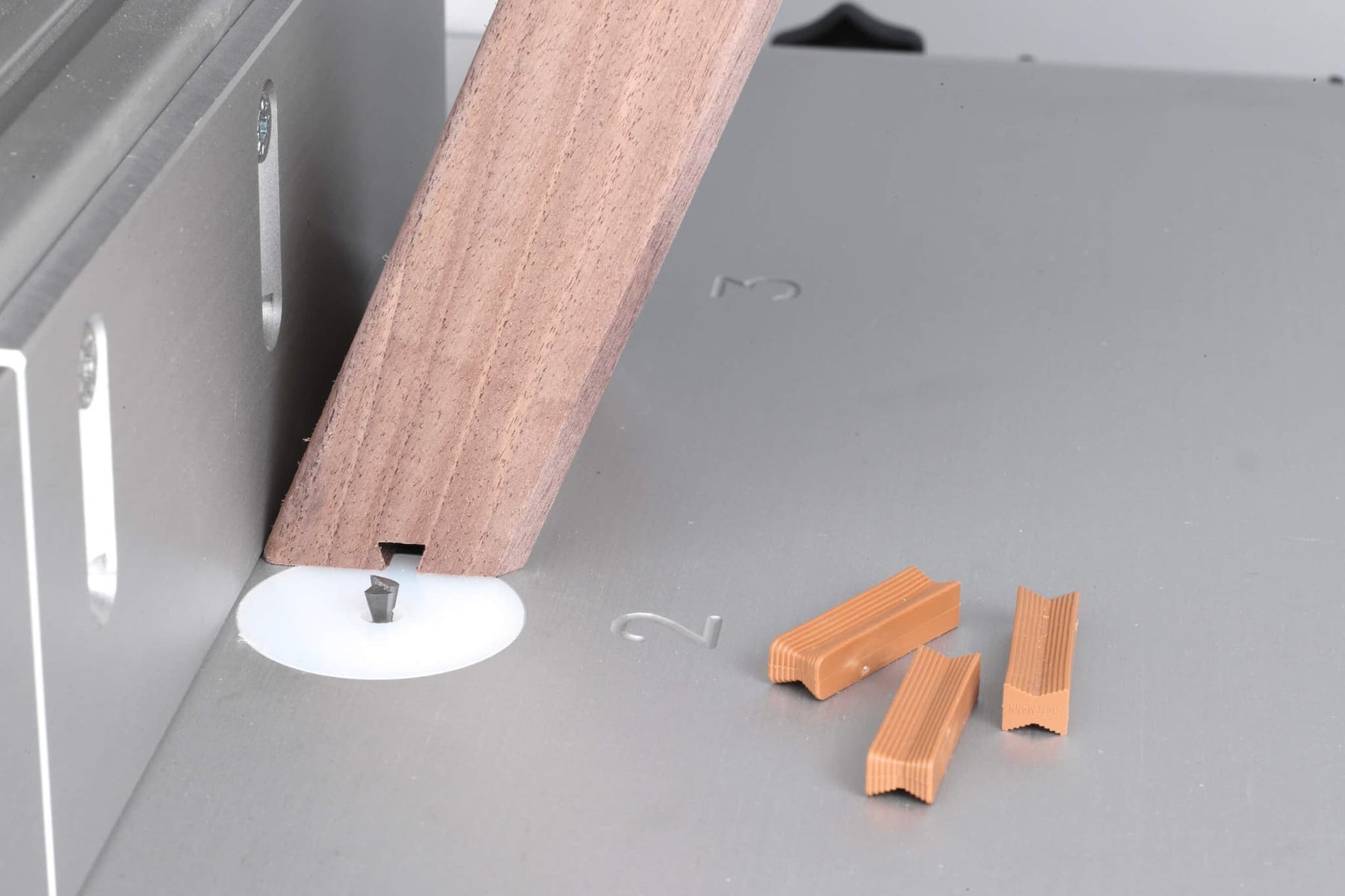

• Fresare nel legno di testa: la fresa in metallo duro integrale taglia la scanalatura a cuneo in modo pulito anche nel legno di testa, esattamente dove si trova più di frequente la giunzione Hoffmann.
• Montare invece di serrare: i giunti che vengono assemblati in cantiere si stringono tramite la spina, senza bisogno di applicare colla sul posto.

È compatibile con il tuo sistema?

Presta attenzione alla misura della spina: questa fresa è pensata per la spina Hoffmann W2; per W1 o W3 ti serve la fresa corrispondente. L'attacco da Ø 6 mm richiede una pinza di serraggio da 6 mm: sul banco di fresatura RUWI Basic, Classic, Classic Performance e Premium è disponibile come pinza opzionale, mentre le fresatrici verticali la montano direttamente. La panoramica degli utensili di fresatura RUWI mostra altre frese.

Tutti i dettagli

Profilo
Angolo d'inclinazione: 18°
Fondo dell'incastro: 8 mm
Diametro di testa: 8 mm
Lunghezza di taglio: 6 mm
Sistema: spina Hoffmann W2 (10 × 8 mm)

Attacco
Attacco: Ø 6 mm
Lunghezza totale: 45 mm

Taglienti e impiego
Taglienti: fresa in metallo duro integrale a due taglienti (VHM, Z2), rotazione oraria
Applicazione: giunzioni a coda di rondine e a incastro nel senso della vena e di testa
Materiali: legno tenero e duro
Pinza di serraggio: richiesta Ø 6 mm
Peso proprio: ca. 90 g
