Fresette a scanalatura per tasselli piatti con gambo lungo e anelli di appoggio di varie dimensioni

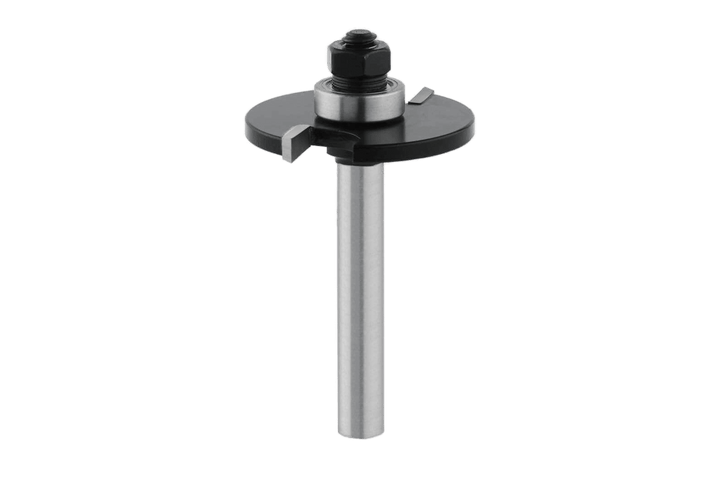

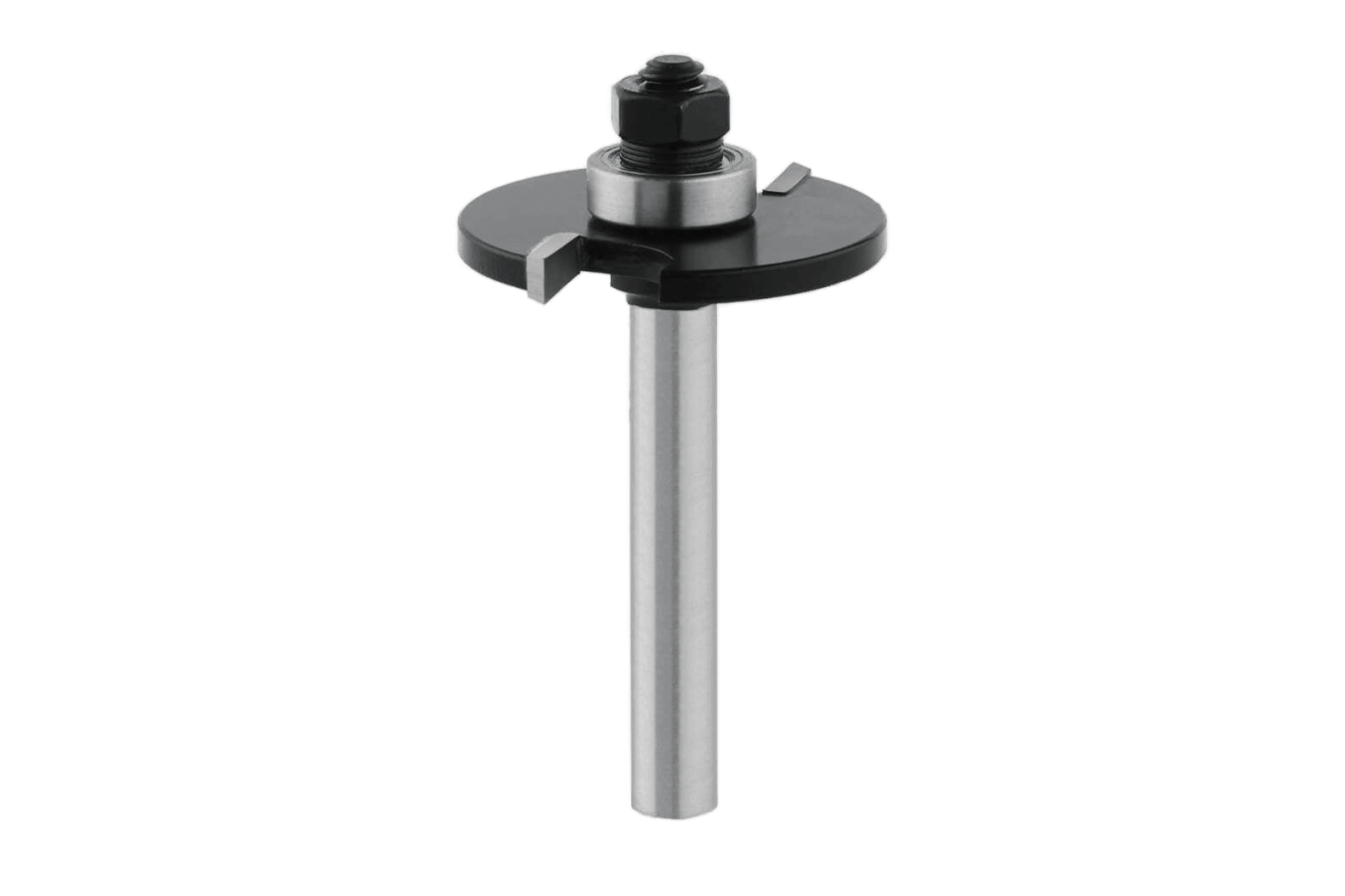

Con questa fresa per scanalature è possibile realizzare con la fresatrice verticale scanalature precise per tasselli piatti, senza bisogno di una fresatrice Lamello dedicata. Due taglienti in metallo duro (Z2), larghezza della scanalatura 4 mm, diametro dell’utensile 40 mm, rotazione in senso orario su un gambo da 8 mm con lunghezza di 49 mm.

Il punto forte è il cuscinetto a sfere di guida: guida la fresa lungo il bordo del pezzo e il suo diametro determina la profondità della scanalatura. Sono inclusi tre cuscinetti a sfere: Ø 23, 19 e 15 mm. Basta allentare il dado, sostituire il cuscinetto e regolare così la profondità della scanalatura per i tasselli piatti delle misure 0, 10 e 20. Un unico utensile per tutte e tre le misure Lamello più comuni.

Ecco come utilizzarlo

• Unire i corpi: praticare una fessura in entrambe le parti, inserire i tasselli piatti con la colla, unire – il giunto si allinea automaticamente durante l'incollaggio.
• Cambiare la misura del tassello in un minuto: allentare il dado, sostituire il cuscinetto, continuare a fresare – dalla misura 0 nel telaio stretto alla misura 20 nel fianco del corpo, senza bisogno di un secondo utensile.
• Senza incisione lungo il bordo: il cuscinetto scorre direttamente sul pezzo – la scanalatura si trova a distanza costante dal bordo per tutta la sua lunghezza.

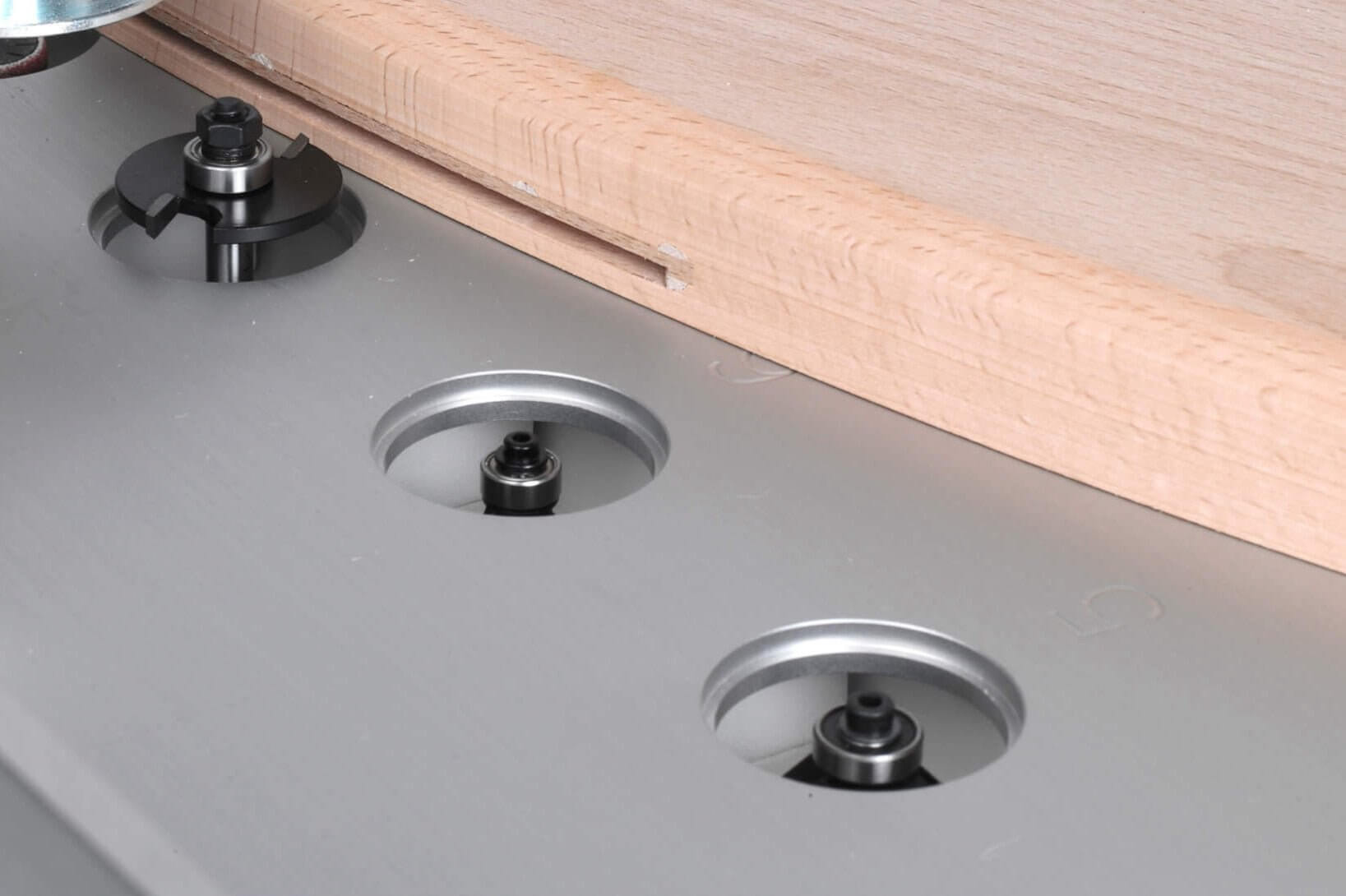

• Lavorazione in serie sul banco di fresatura: guidare il pezzo lungo il bordo, una scanalatura alla volta – l’alternativa che non richiede investimenti quando la fresatrice Lamello manca o è occupata.

È compatibile con la tua fresatrice?

Il gambo richiede una pinza di serraggio da Ø 8 mm – sul tavolo da fresatura standard RUWI ; è compatibile anche con fresatrici manuali e da banco, nonché con macchine CNC. Il gambo lungo (49 mm) garantisce la sporgenza necessaria per lavorare sul bordo con la testa a disco da Ø 40 – con questo diametro è necessario utilizzare una velocità di rotazione ridotta; la regolazione continua dei tavoli da fresaturaRUWI consente di impostare il valore corretto. Nella nostra officina lo utilizziamo per realizzare giunti con tasselli piatti su misura.

Altre frese sono riportate nella panoramica degli utensili da fresaturaRUWI .

Tutti i dettagli

Profilo
Diametro dell'utensile: Ø 40 mm
Larghezza della scanalatura: 4 mm
Cuscinetti di appoggio: cuscinetti a sfere Ø 15, 19 e 23 mm (per tasselli piatti 0, 10, 20)

Gambo
Gambo: Ø 8 mm, lunghezza del gambo 49 mm
Lunghezza totale: 70 mm

Taglierine e inserti
Taglierine: Z2, metallo duro (HW), rotazione in senso orario
Materiali: legno tenero, legno duro, pannelli rivestiti
Pinza di serraggio: è necessario un Ø 8 mm
