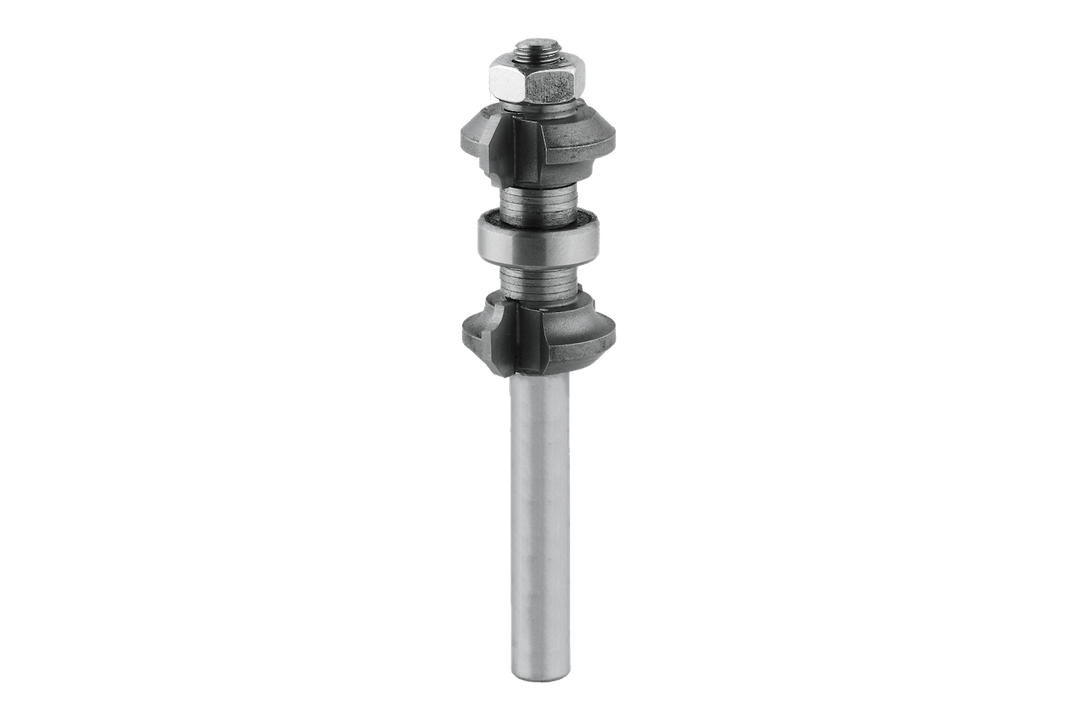

Fresa per raccordare e smussare a doppio raggio R2,5

La fresa per doppie sagome arrotondate/smussi RUWI lavora il bordo superiore e inferiore di un pezzo in un'unica passata. Nella configurazione base, esegue uno smusso a 45° su entrambi i lati; sostituendo i componenti del profilo, arrotonda entrambi i bordi con raggio R2,5. Il cuscinetto reggispinta centrale (Ø 16 mm) scorre lungo il bordo del pezzo in lavorazione e guida la fresa anche su contorni sagomati.

Tramite gli spessori di distanziamento inclusi, regoli la fresa in base allo spessore del materiale – progettata per pezzi con uno spessore da 11 a 22 mm, in modo che i profili siano posizionati simmetricamente sopra e sotto. Diametro utensile Ø 22 mm, lunghezza utile 11–12 mm, gambo Ø 8 mm con lunghezza totale di 85 mm; con inserti in metallo duro (Z2), rotazione destrorsa, per legno tenero, legno duro e pannelli rivestiti.

Come si utilizza

• Entrambi i bordi in un'unica passata: il pezzo scorre oltre la fresa una sola volta – lo stesso profilo si trova sopra e sotto, senza bisogno di girarlo o di effettuare una seconda regolazione.
• Simmetria senza misurazioni: gli spessori di distanziamento centrano il profilo sullo spessore del materiale – i pezzi girati hanno lo stesso aspetto di quelli non girati.
• Passaggio da smusso ad arrotondamento: basta sostituire i componenti del profilo e la fresa per smussi diventa una fresa per doppi arrotondamenti – un solo gambo, due tipi di bordi.
• Bordi di pannelli e mobili in serie: ripiani, pannelli di tamponamento e pezzi tagliati ricevono lo stesso bordo smussato su entrambi i lati – bordo dopo bordo direttamente sul banco.

È compatibile con la tua fresatrice?

Il gambo richiede una pinza di serraggio da Ø 8 mm – ed è compatibile anche con il tavolo da fresatura RUWI Standard, le fresatrici verticali manuali, le toupie e le macchine CNC. Importante per la simmetria: lo spessore del materiale deve essere compreso tra 11 e 22 mm; la fresa non centra pezzi più sottili o più spessi. I tavoli adatti sono visibili nella sezione tavoli da fresatura RUWI.

Se ti serve un solo bordo, le semplici frese per smussare e per arrotondare sono la scelta più essenziale: la panoramica mostra i utensili di fresatura RUWI.

Tutti i dettagli

Profilo
Forma del profilo: raggio di raccordo R2,5 e smusso 45°
Diametro utensile: Ø 22 mm
Lunghezza utile: da 11 a 12 mm
Cuscinetto guida: cuscinetto a sfera Ø 16 mm, centrale

Gambo
Gambo: Ø 8 mm, lunghezza del gambo 42 mm
Lunghezza totale: 85 mm

Dotazione
Spessori di distanziamento: per l'adattamento allo spessore del materiale
Spessori del materiale: da 11 a 22 mm

Taglienti e impiego
Taglienti: Z2, metallo duro (HW), rotazione destrorsa
Materiali: legno tenero, legno duro, pannelli rivestiti
Pinza di serraggio: richiesta da Ø 8 mm
Peso proprio: ca. 89 g
