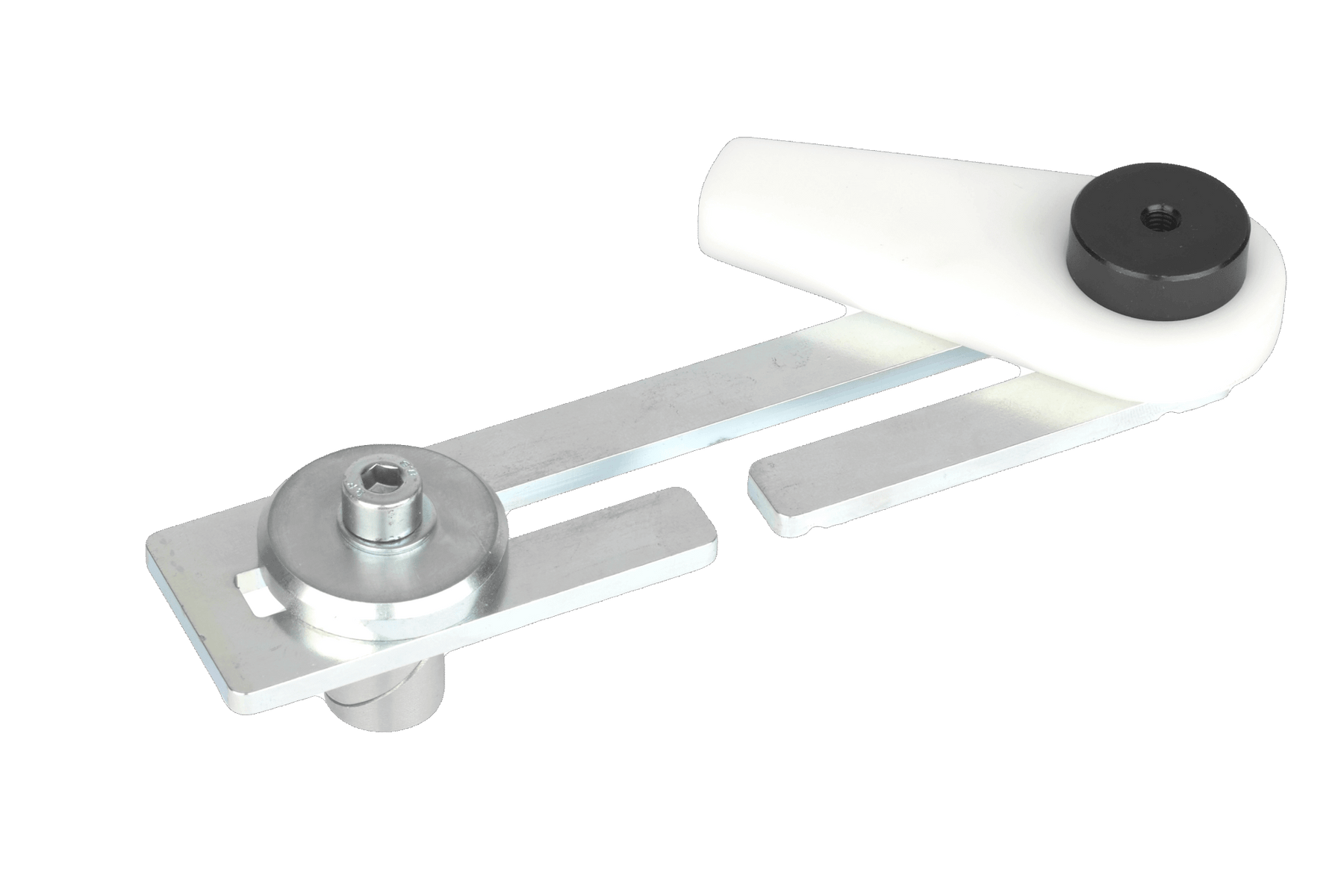

Brida eccentrica RUWI con perno di serraggio Ø 20 mm, isolata con leva piatta e pomello girevole nero

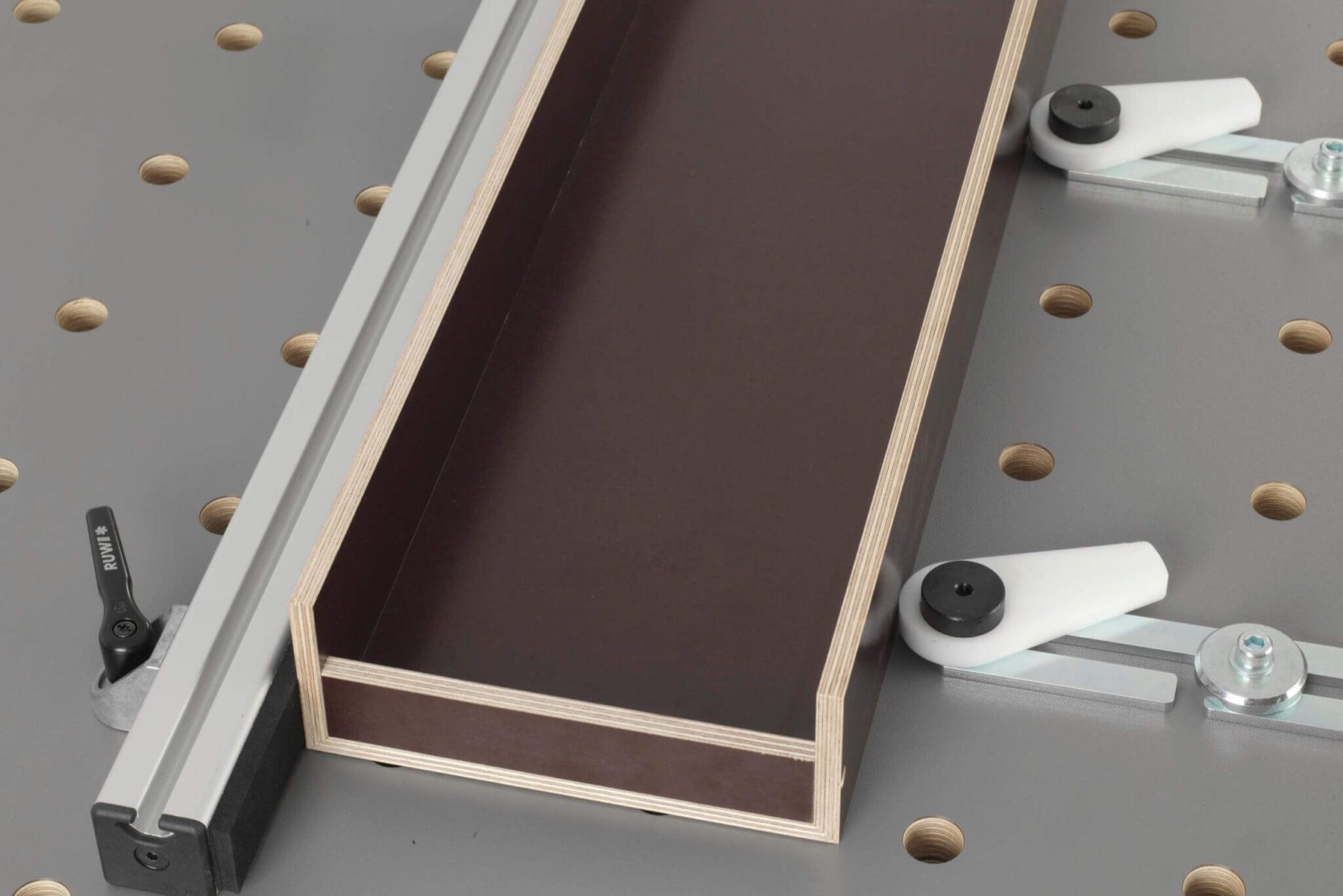

Staffa eccentrica RUWI con perno di serraggio Ø 20 mm, trattiene un profilo in legno scuro su una piastra forata
Brida eccentrica con perno di serraggio Ø 20 mm
Tendipiani eccentrico RUWI con perno di serraggio Ø 20 mm, due tendipiani tengono una tavola di legno scuro sulla piastra con foratura a griglia

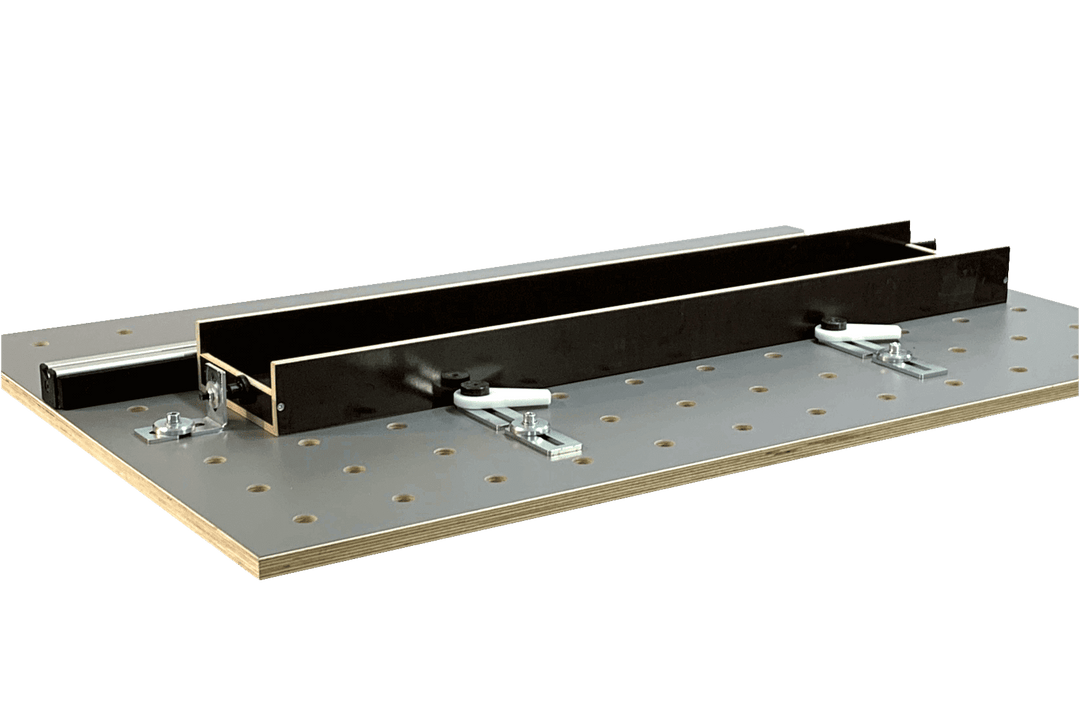

Tendipiani eccentrico RUWI con perno di serraggio Ø 20 mm, tre tendipiani tengono una guida in legno scuro sulla piastra con foratura a griglia

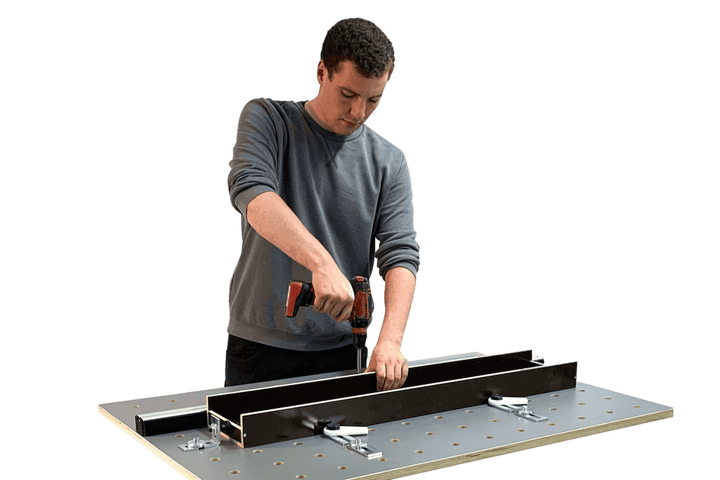

Tendipiani eccentrico RUWI con perno di serraggio Ø 20 mm in uso, una persona lavora su una guida in legno fissata usando un utensile manuale
Brida eccentrica RUWI con perno di serraggio Ø 20 mm, isolata con leva piatta e pomello girevole nero
Staffa eccentrica RUWI con perno di serraggio Ø 20 mm, trattiene un profilo in legno scuro su una piastra forata
Brida eccentrica con perno di serraggio Ø 20 mm
Tendipiani eccentrico RUWI con perno di serraggio Ø 20 mm, due tendipiani tengono una tavola di legno scuro sulla piastra con foratura a griglia
Tendipiani eccentrico RUWI con perno di serraggio Ø 20 mm, tre tendipiani tengono una guida in legno scuro sulla piastra con foratura a griglia
Tendipiani eccentrico RUWI con perno di serraggio Ø 20 mm in uso, una persona lavora su una guida in legno fissata usando un utensile manuale

Brida eccentrica con perno di serraggio Ø 20 mm

RUWI21142

€53,67
/
IVA inclusa escl. spese di spedizione

€ 45,10 netto

  • Prodotto in Germania
  • Sviluppato da falegnami a Fluorn-Winzeln
  • Ricambi disponibili a lungo termine
  • Disponibile a magazzino – tempi di consegna 1–3 giorni lavorativi
  • Ordinato su richiesta – data di consegna al telefono: +49 7402 8414

Quale staffa trattiene il tuo pezzo? Vai al finder →

Domande prima dell'acquisto? Al telefono c'è un falegname: +49 7402 8414

• 1 × perno di serraggio Ø 20 mm con rondella
• 1 × piastra aperta 180 × 40 con filettatura
• 1 × supporto girevole con perno filettato
• 1 × tendipiani eccentrico in plastica

Ecco come tendere i pezziSerie con riscontro in 3D, dai nostri dati CAD. Con l'altezza del tavolo adatta alla tua statura e l'elenco con i prezzi.
Prima guarda, poi decidi

Non sei sicuro che si adatti alla tua officina? Ne parliamo insieme durante una consulenza in officina – di persona, via video o presso un partner. Gratuita e senza alcuna pressione commerciale.

Fissa una consulenza in officina
Preferisci chiedere direttamente? +49 7402 8414

I pezzi più piccoli vengono spediti con DHL o DPD, ricevi il codice di tracciamento via e-mail. I tavoli elevatori e i banchi fresa arrivano con lo spedizioniere Schenker. Su richiesta lo spedizioniere arriva all'orario che preferisci – lo concordi telefonicamente.

I tempi di consegna sono indicati in alto vicino al prezzo, in base alla disponibilità a magazzino. Se qualcosa non è disponibile al momento, ti comunichiamo la data per telefono: +49 7402 8414. Se dovesse ritardare, ti avvisiamo prima.

Dimensioni dell'imballaggio
• Spedizione in scatola con DHL o DPD
• Dimensioni: 190 × 140 × 50 mm

I nostri utensili e macchinari sono costruiti per un uso prolungato. Utilizziamo solo componenti di qualità e abbiamo maturato una grande esperienza per evitare problemi in officina. Per questo motivo non abbiamo problemi con le richieste di garanzia, anche quando superano i 2 anni. Cerchiamo sempre una buona soluzione condivisa.

Abbiamo i ricambi disponibili al 100% a magazzino.

Accessori

Quale staffa trattiene il tuo pezzo?

Il finder di serraggio ti guida dal pezzo alla staffa adatta.

Avvia il finder →

Il tendipiani eccentrico RUWI fissa il tuo pezzo sulla griglia di fori da 20 mm tramite una leva eccentrica: un movimento della leva invece di una vite, completamente senza attrezzi. Tramite la piastra con asola lo posizioni liberamente e lo inserisci in qualsiasi foro da 20 mm con il perno di serraggio e la rondella.

L'eccentrico stesso è in plastica (POM) – stringe saldamente senza ammaccare le superfici delicate. La piastra è in acciaio zincato (180 × 40 mm), il perno di serraggio in acciaio inox, il supporto girevole (Ø 30 mm) brunito. In questo modo il tendipiani è pensato per lavorazioni in serie e dispositivi in cui molti pezzi devono essere bloccati e rilasciati rapidamente.

Come si utilizza

  • Ottimizzare i cicli di serie: leva spostata, il pezzo è bloccato – leva indietro, pezzo successivo. Con pezzi ricorrenti, l'eccentrico batte qualsiasi morsetto a vite nei tempi di ciclo.
  • Bloccare impiallacciatura e superfici verniciate: l'eccentrico in POM preme saldamente senza segnare la superficie – il serraggio avviene direttamente sul pezzo, senza tavolette di protezione.
  • Allineare il punto di pressione: l'asola spinge l'eccentrico in modo continuo contro il profilo del pezzo, il supporto girevole regola l'angolo.
  • Attrezzare i dispositivi: definire una posizione di serraggio fissa nella griglia – ogni pezzo della serie si trova nello stesso punto.

Si adatta al tuo banco?

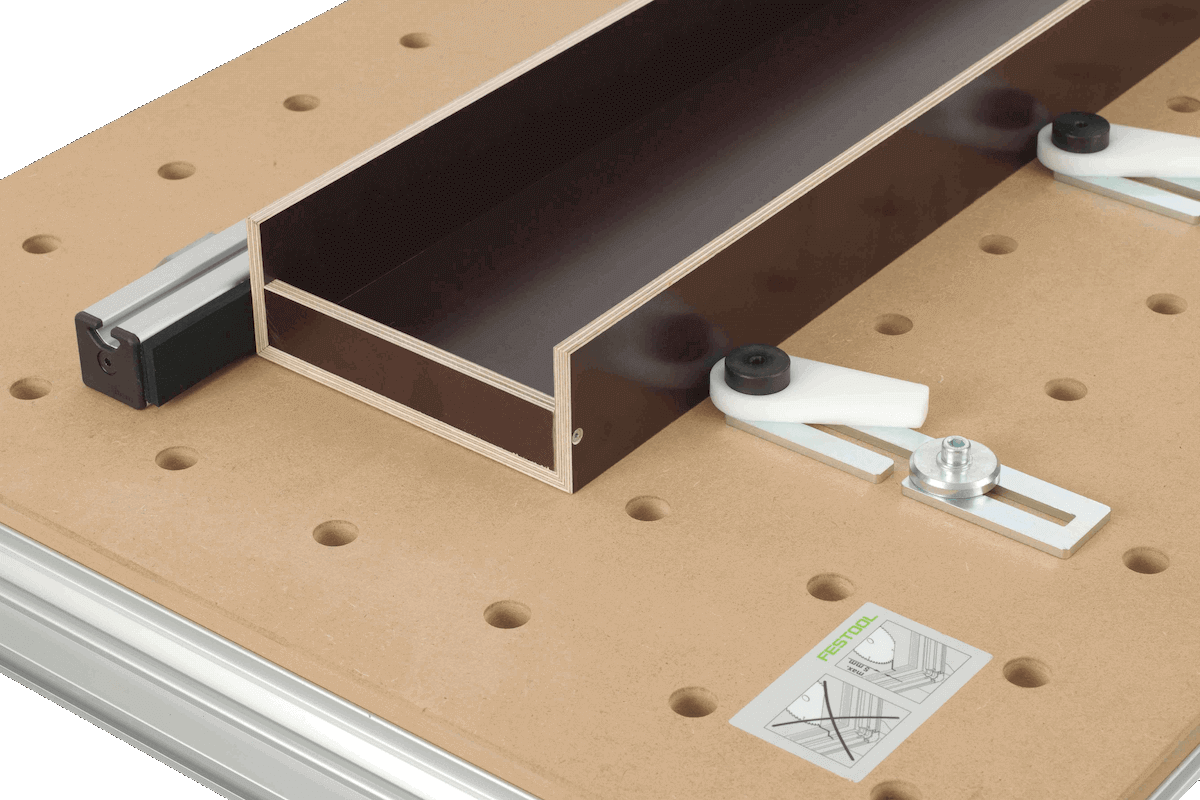

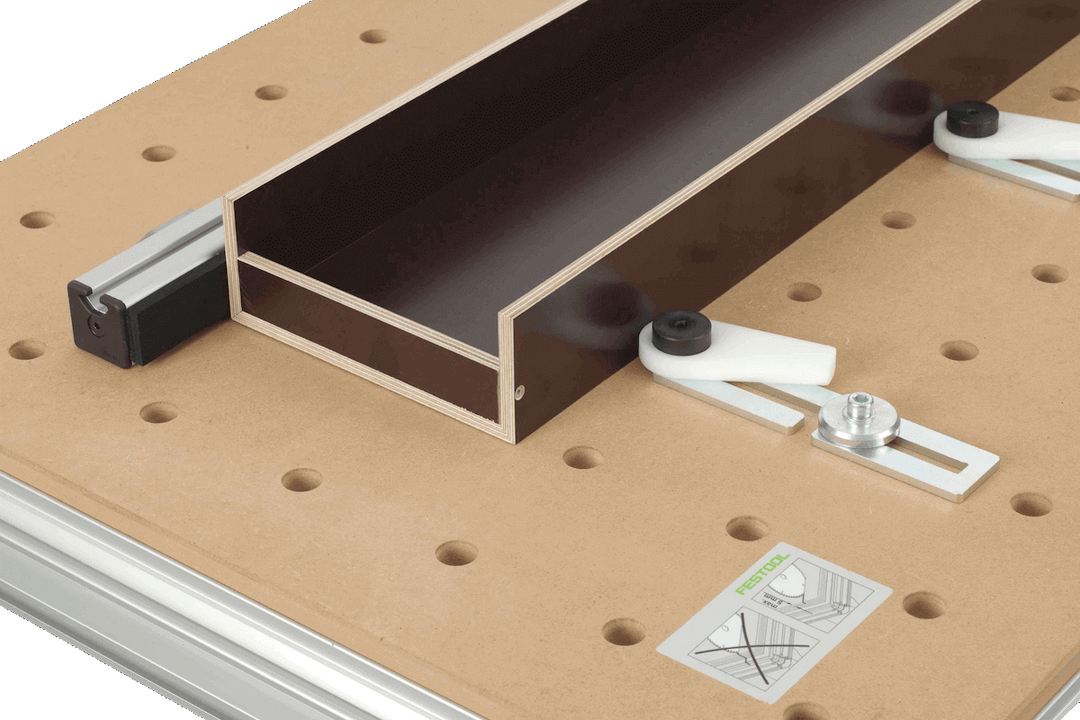

Il perno di serraggio si adatta a qualsiasi griglia di fori da 20 mm – ogni tavolo di sollevamento RUWI, Festool MFT, Sauter Variobench e soluzioni autocostruite. Dall'alto sostiene il braccio di serraggio verticale, lateralmente contro un riscontro il braccio di serraggio orizzontale; come riscontro fisso serve la squadretta di posizionamento.

Per i tavoli da saldatura con griglia di fori da Ø 28 o Ø 16 è disponibile il tendipiani eccentrico per il tavolo da saldatura – in quel caso con eccentrico in acciaio; ulteriori accessori di serraggio sono mostrati nel sistema per tavoli di sollevamento.

Tutti i dettagli

Materiale
Piastra: 180 × 40 mm, acciaio, zincato
Supporto girevole: Ø 30 mm, acciaio, brunito
Eccentrico: POM
Perno di serraggio: acciaio inox

Sistema di serraggio
Griglia di fori: Ø 20 mm
Posizionamento: tramite asola

Peso
Peso proprio: 0,5 kg

★★★★★
