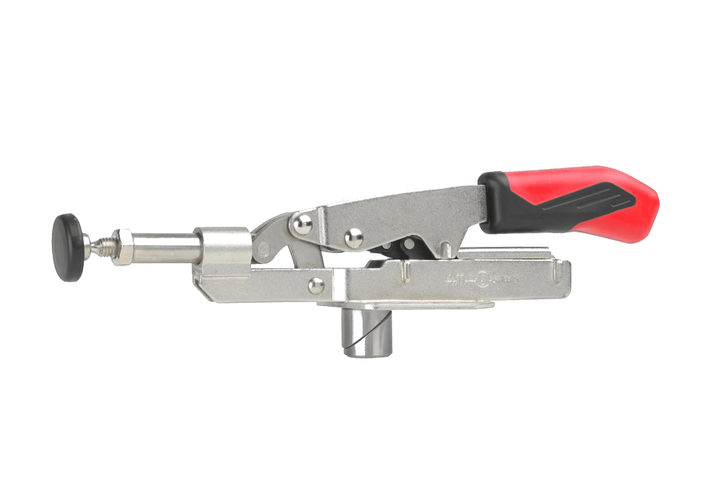

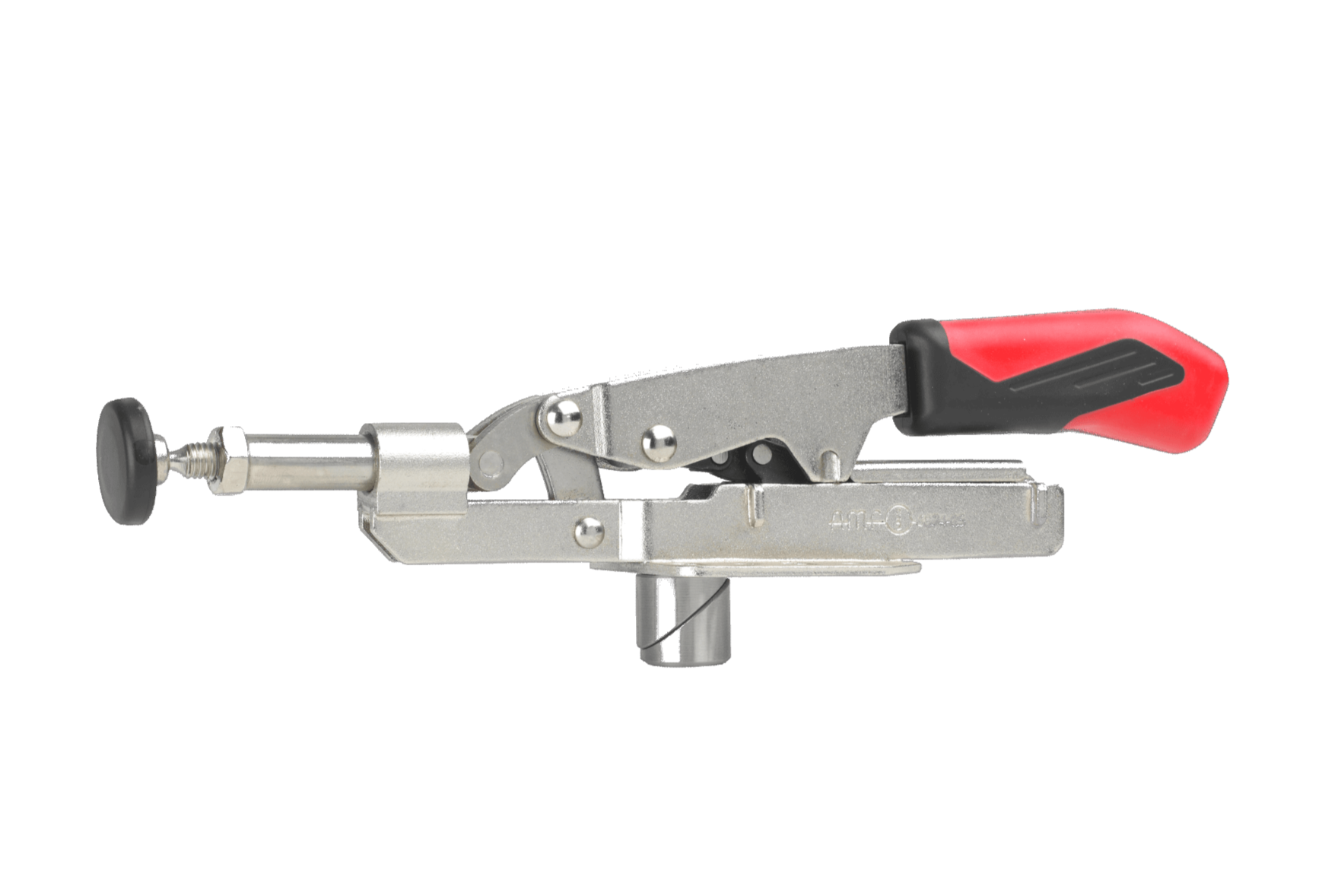

Napinacz poziomy z śrubą zaciskową o średnicy 20 mm

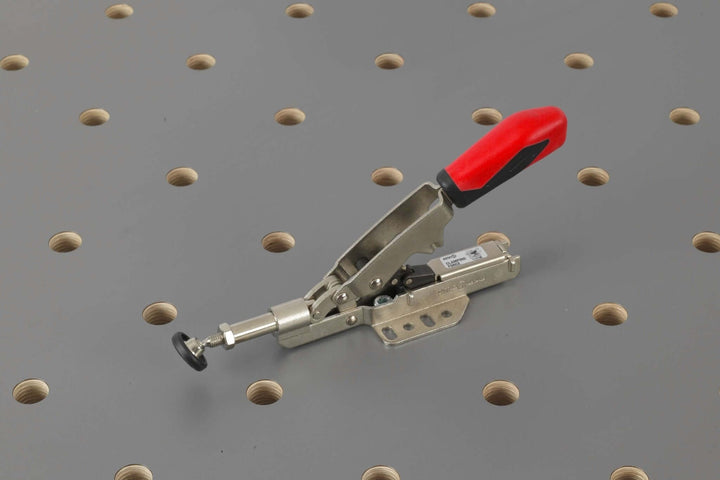

Uchwyt poziomy RUWI dociska obrabiany element w pozycji poziomej do ogranicznika, kątownika pozycjonującego lub drugiego elementu – jest to boczny odpowiednik uchwytu pionowego. Za pomocą sworznia zaciskowego ze stali nierdzewnej z śrubą imbusową (SW 6) można go zamocować w dowolnym miejscu w siatce otworów co 20 mm; dzięki długości 253 mm dociera on również do bardziej wewnętrznych punktów mocowania.

Płynna regulacja w zakresie do 35 mm pozwala dostosować się do zmieniających się rozstawów bez konieczności zmiany ustawień. Podczas otwierania napinacz automatycznie cofa się o 13 mm i zwalnia obrabiany element – co przyspiesza zmianę przy produkcji seryjnej. Pełną skuteczność osiąga w połączeniu z ogranicznikiem: ten określa położenie, a napinacz pewnie je utrzymuje. Produkt jest wytwarzany w Niemczech.

Jak z tego korzystać

• Napinanie względem ogranicznika: kąt położenia lub szyna ograniczająca określają położenie, a napinacz dociska do niego obrabiany element – z powtarzalną dokładnością przy każdej części.

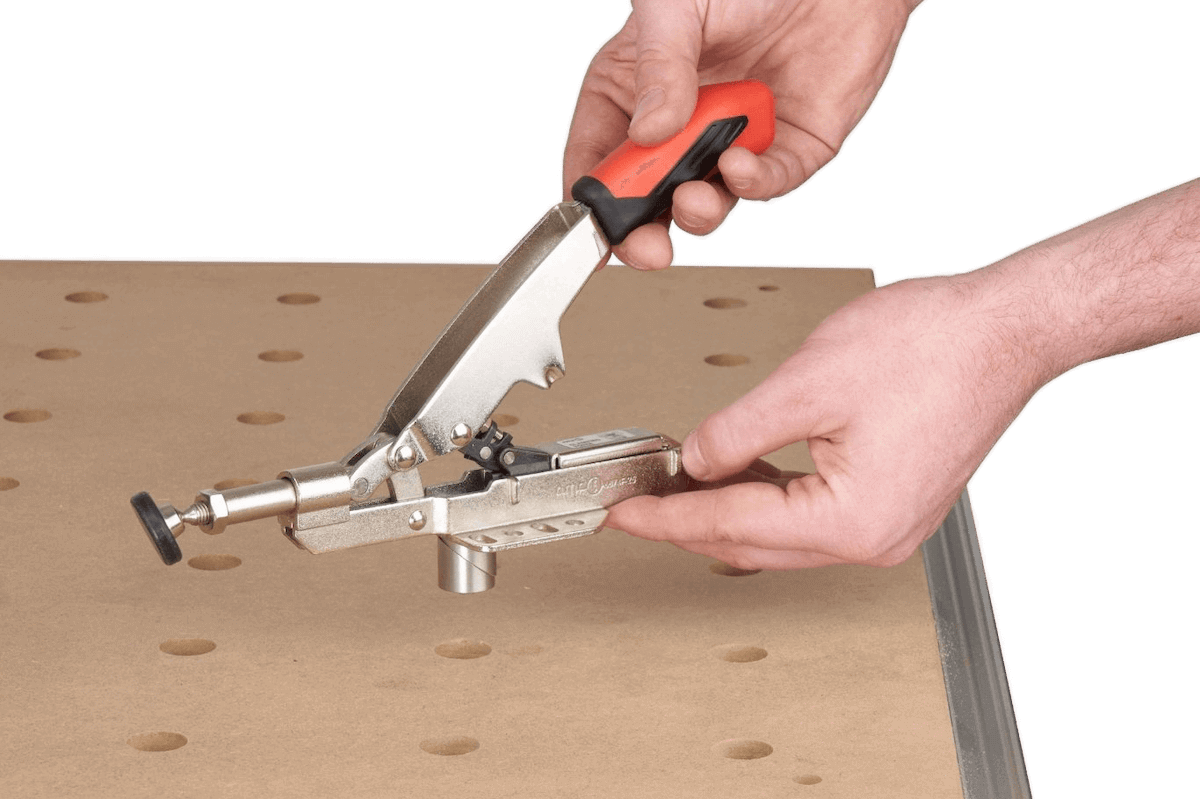

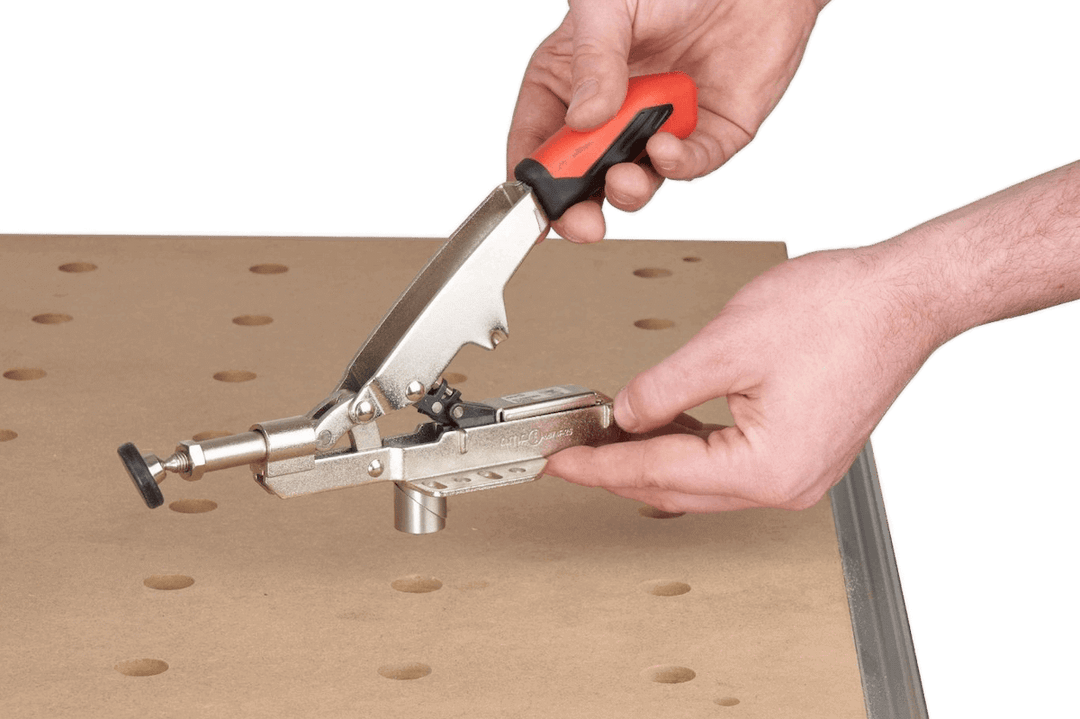

• Cykl seryjny: otworzyć dźwignię, napinacz cofa się o 13 mm, wymienić element, zamknąć dźwignię – ustawienie pozostaje bez zmian, zmienia się jedynie obrabiany element.
• Napinanie elementów o zmiennej grubości: element wyrównawczy o grubości 35 mm pozwala na mocowanie elementów o różnych wymiarach bez konieczności przestawiania sworznia.

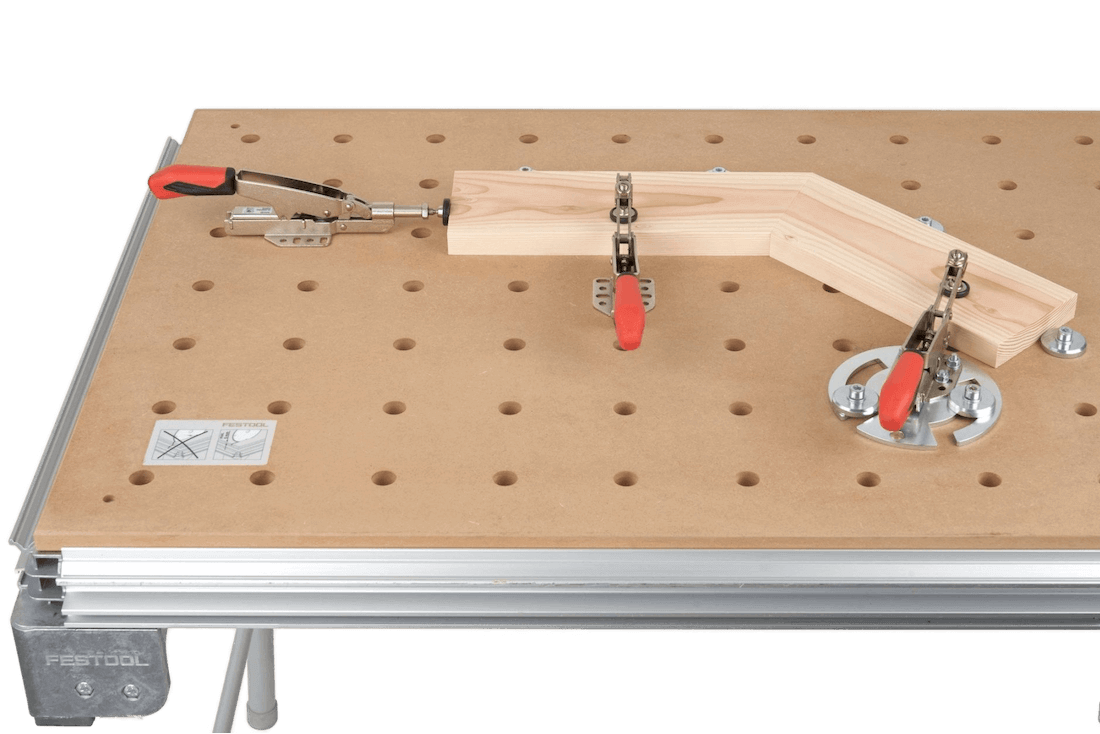

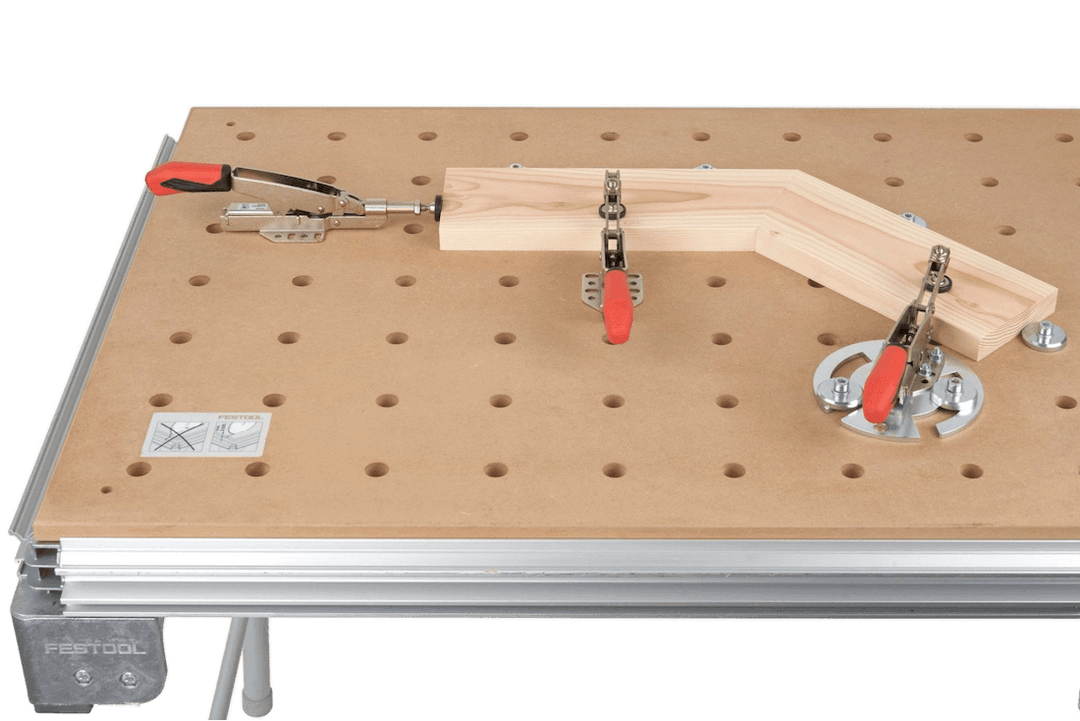

• Mocowanie ram i połączeń klejonych: należy docisnąć do siebie dwa elementy, podczas gdy od góry przytrzymuje je zacisk pionowy.

Czy to pasuje do twojego stołu?

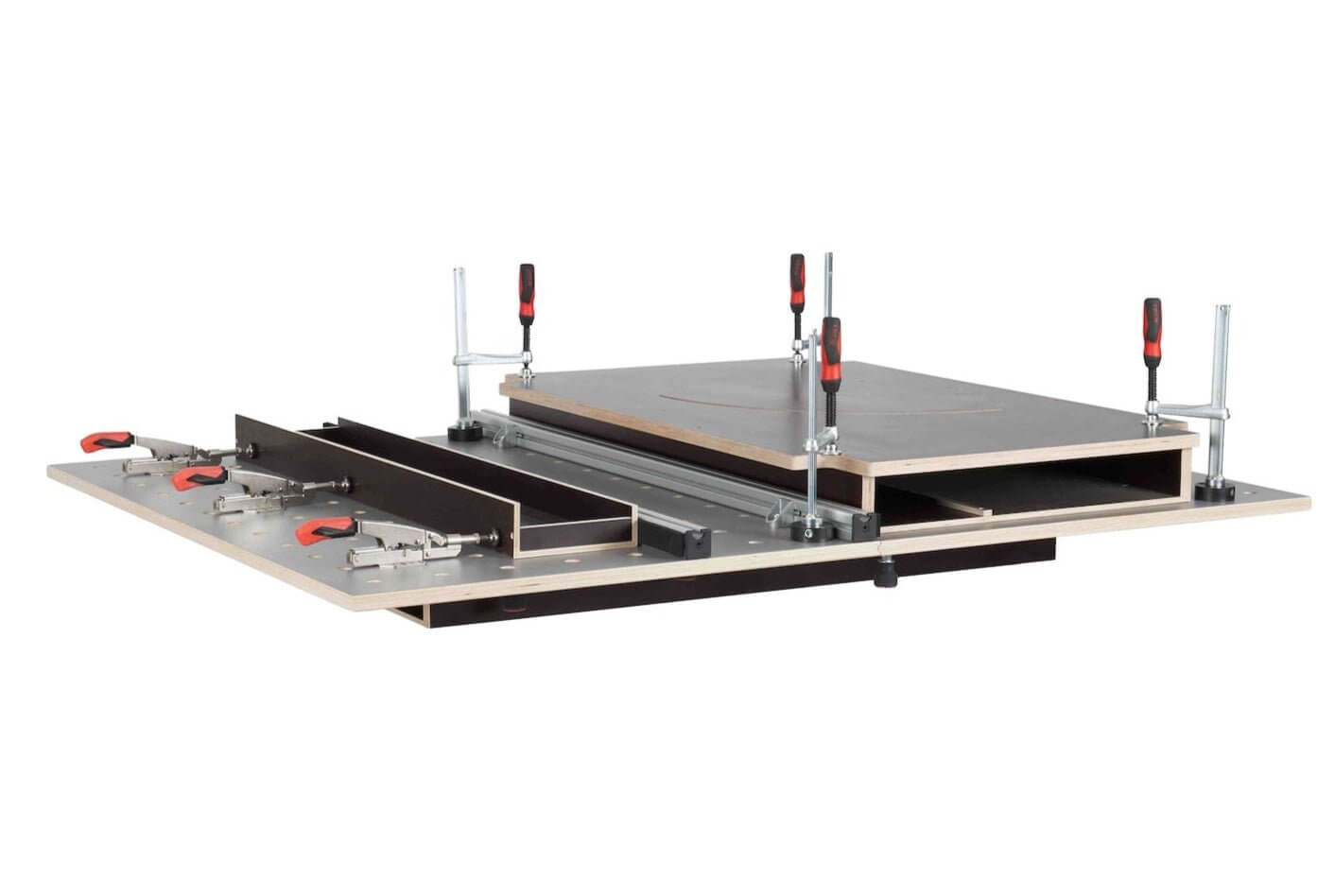

Śruba zaciskowa pasuje do każdego otworu o rozstawie 20 mm – do wszystkich stołów podnoszących typu „ RUWI ”, Festool MFT, Sauter Variobench oraz konstrukcji własnych. Jako stały element przytrzymujący sprawdza się kątownik pozycjonujący, a od góry mocuje go zacisk pionowy. Jeśli potrzebujesz mocnego mocowania odpornego na skręcanie nawet przy działaniu sił poprzecznych, dostępna jest wersja z okrągłą płytką adapterową – mocuje się ją za pomocą dwóch śrub zaciskowych w siatce otworów.

Wszystkie szczegóły

Wymiary
Długość: 253 mm
Waga: 0,5 kg

Funkcja
Regulacja: bezstopniowa, do 35 mm
Powrót do pozycji wyjściowej: automatyczny, 13 mm

System mocowania
Raster otworów: Ø 20 mm
Śruba mocująca: stal nierdzewna, Ø 20 mm, ze śrubą imbusową

Pochodzenie
Produkcja: wyprodukowane w Niemczech
