Kąt położenia z śrubą zaciskową o średnicy 20 mm

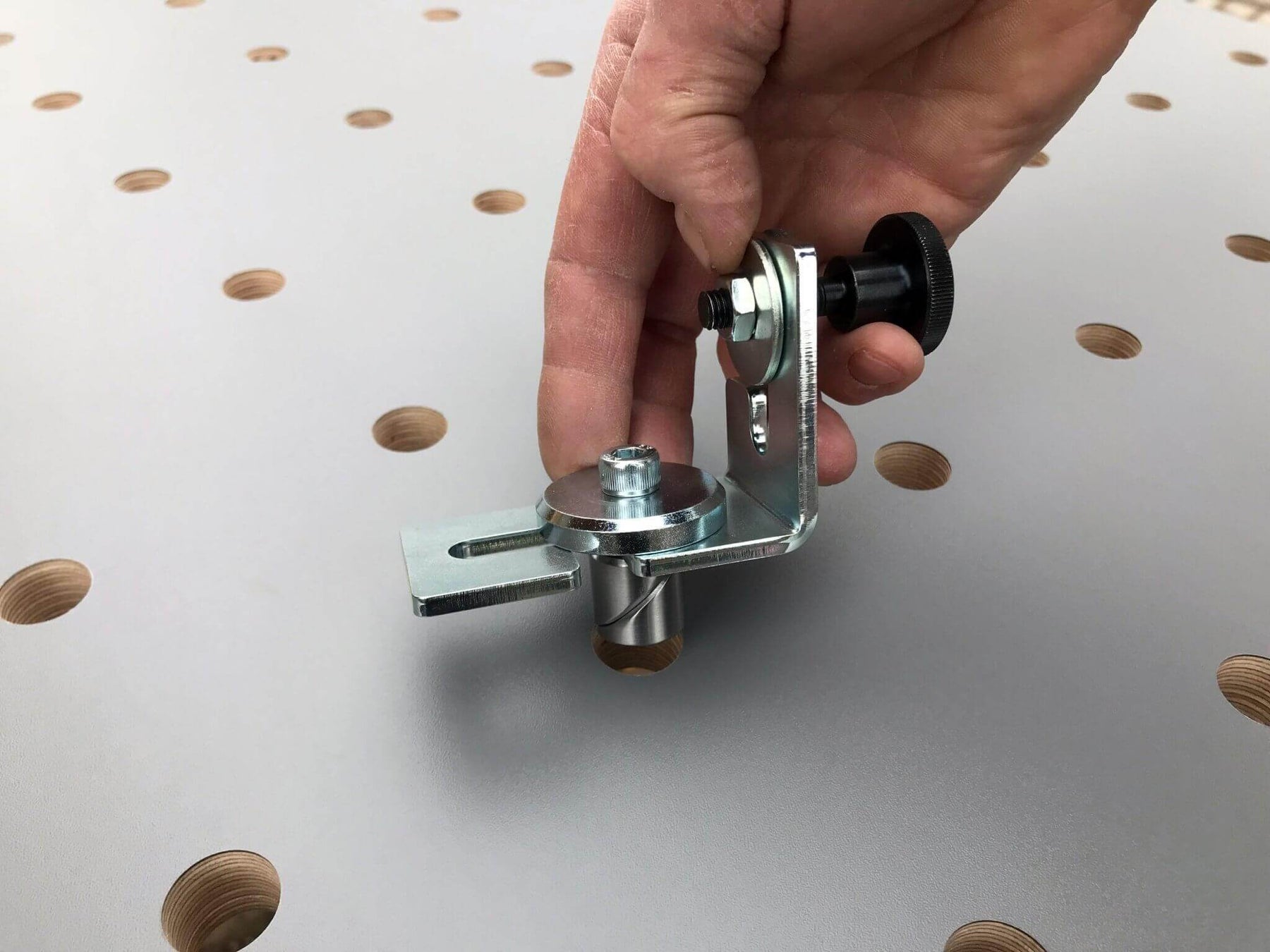

Za pomocą kątownika pozycjonującego „ RUWI ” możesz stworzyć regulowany ogranicznik na stole z siatką otworów. Dzięki dwóm otworom podłużnym możesz przesuwać punkt ograniczenia w płaszczyźnie poziomej i pionowej, a następnie go zablokować – w połączeniu ze śrubą zaciskową z podkładką kątownik mocuje się w dowolnym położeniu siatki z otworem o średnicy 20.

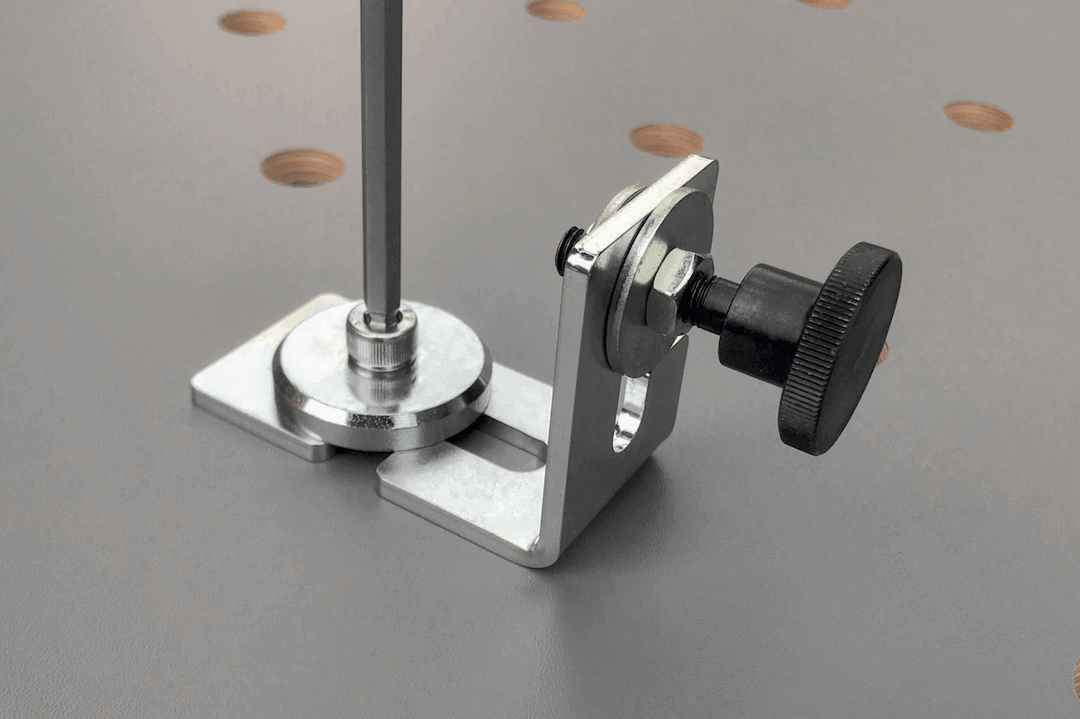

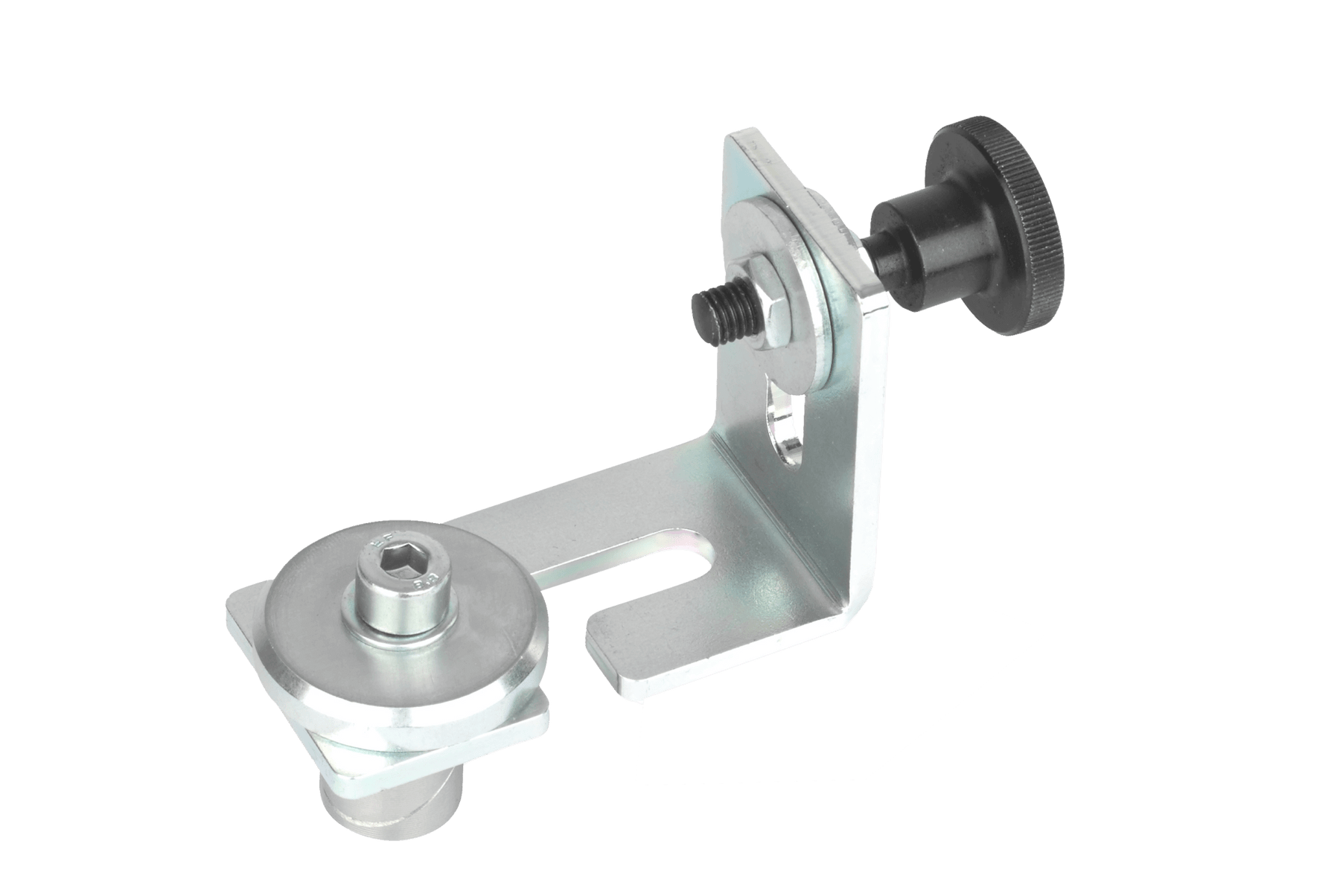

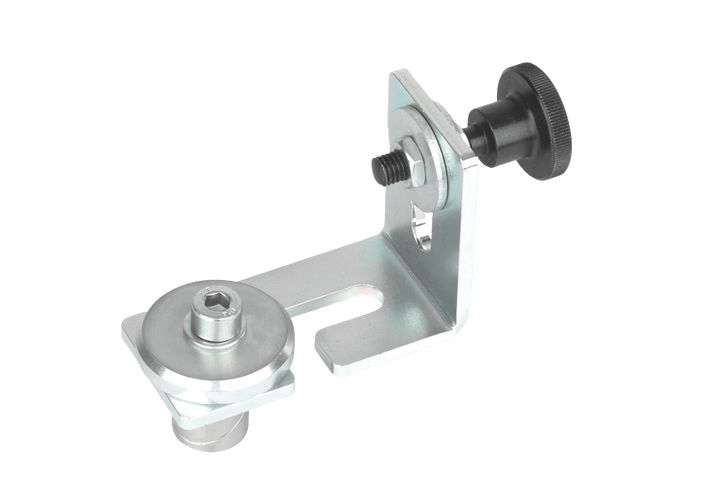

Kątownik otwarty ma wymiary 80 × 40 × 60 mm i jest wykonany ze stali ocynkowanej. Śrubę zaciskową ze stali nierdzewnej należy przełożyć przez otwór podłużny do otworu siatkowego; oksydowana śruba oporowa służy jako stały, precyzyjnie regulowany punkt odniesienia dla obrabianego elementu.

Jak z tego korzystać

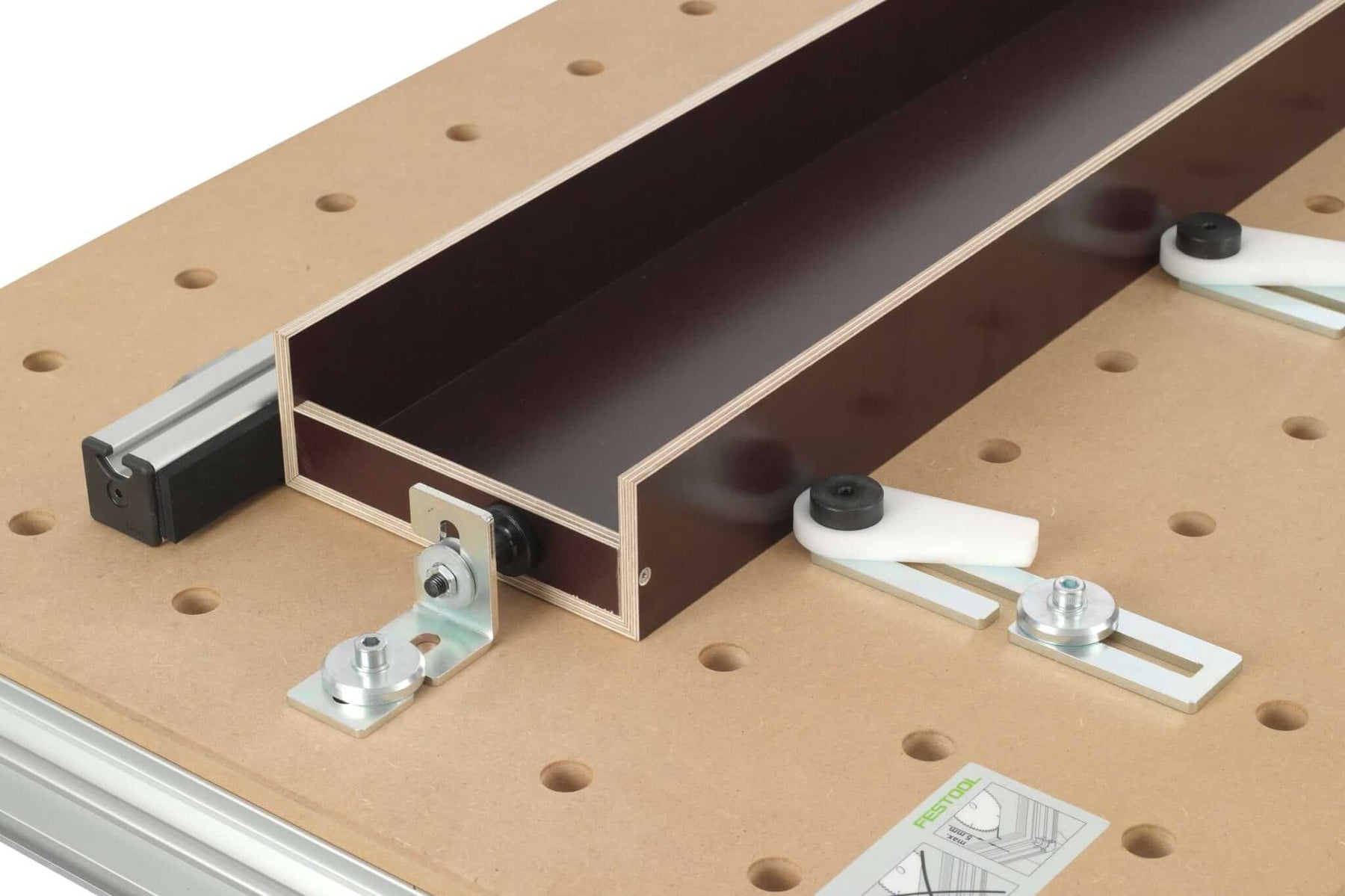

• Jako stały element przytrzymujący: obrabiany element opiera się o kątownik, podczas gdy zaciski pionowe lub poziome dociskają go z drugiej strony – dzięki temu nie może się przesuwać podczas obróbki.
• Ustawianie serii: po jednokrotnym ustawieniu kąta zgodnie z wymiarami każdy element znajduje się w tym samym miejscu – wystarczy go przyłożyć, obrobić i przejść do następnego elementu.
• Wyrównaj ogranicznik w dwóch osiach: otwory podłużne przesuwają punkt styku w płaszczyźnie poziomej i pionowej – śruba ograniczająca zapewnia ostateczne dopasowanie do wymiaru.
• Własnoręczne wykonywanie przyrządów: kilka kątów w siatce wyznacza uchwyt – do powtarzających się elementów z drewna i metalu.

Czy to pasuje do twojego stołu?

Śruba zaciskowa pasuje do każdego siatki otworów o rozstawie 20 mm – zarówno do stołów podnoszących RUWI z serii Basic, Classic i Premium, jak i do stołu Festool MFT oraz innych stołów wielofunkcyjnych. Przeciwciśnienie zapewniają zaciski pionowe i poziome do siatki 20 mm; pozostałe akcesoria mocujące są dostępne w systemie stołów podnoszących.

Wszystkie szczegóły

Materiał
Kątownik: 80 × 40 × 60 mm, otwarty z otworem podłużnym, stal, ocynkowana
Śruba oporowa: stal, oksydowana
Śruba zaciskowa: stal nierdzewna

System mocujący
Raster otworów: Ø 20 mm

Waga
Waga własna: 0,4 kg
