Zestaw systemu mocującego do stołu montażowo-spawalniczego z rowkami

Dzięki zestawowi systemu mocującego RUWI możesz wyposażyć swój stół spawalniczy, montażowy lub roboczy w system bezkluczykowego mocowania na profilach z rowkiem o szerokości od 8 do 10. Zasada działania: docisnąć, obrócić, zamocować. Za pomocą docisków szybkomocujących o średnicy 30 mm oraz metalowych zacisków mimośrodowych możesz mocować elementy od góry i z boku – bez klucza, w ciągu kilku sekund. Płytki adapterowe, kątowniki adapterowe i śruby oporowe zapewniają mocowanie w pozycji poziomej i pionowej, a panel porządkujący (700 × 450 mm, blacha stalowa malowana proszkowo) z kołkami mocującymi pozwala na przechowywanie wszystkich elementów pod ręką na ścianie.

Oto kompletny zestaw modułowy do budowy konstrukcji metalowych i przyrządów: 6 zacisków szybkozaciskowych o średnicy 30 mm, 4 zaciski mimośrodowe z dwoma łożyskami obrotowymi, płyty adapterowe w trzech wersjach (200 × 60 mm, 180 × 40 mm z gwintem M6, okrągłe o średnicy 140 mm), kątowniki adapterowe i śruby oporowe – dźwignie z odlewu aluminiowego, korpusy podstawowe ze stali oksydowanej, płyty ocynkowane.

Jak z tego korzystać

• Montaż przyrządów: płyty adapterowe wyznaczają punkty mocowania, a dociski szybkomocujące mocują w nich bez użycia narzędzi – przyrząd do powtarzalnej ramy można zmontować w ciągu kilku minut i równie szybko zdemontować.
• Cykliczna praca: przesunięcie dźwigni mimośrodowej, element osadzony – powrót dźwigni, kolejny element; sześć docisków szybkomocujących pozwala na kompletne wyposażenie nawet większych podzespołów.

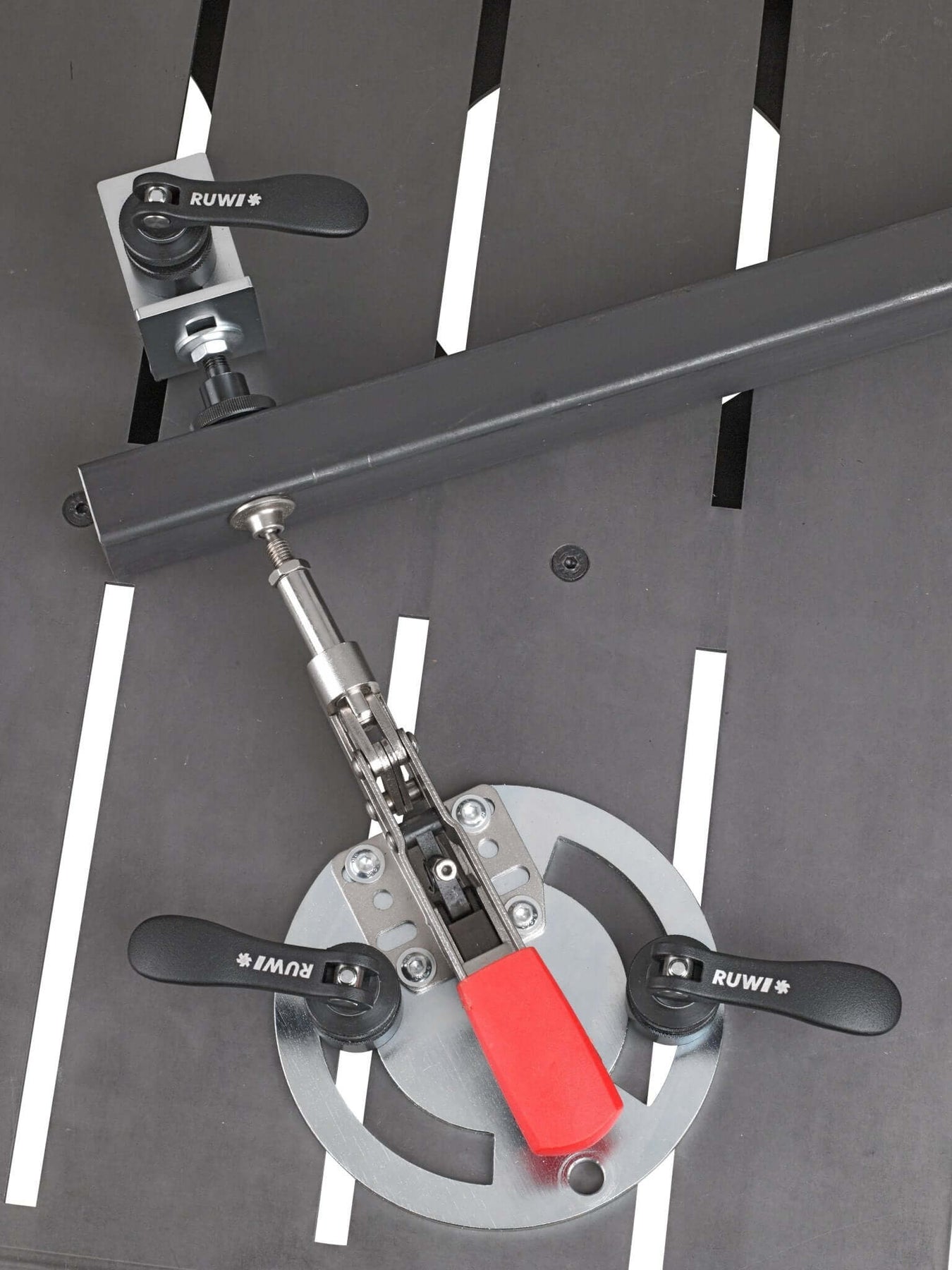

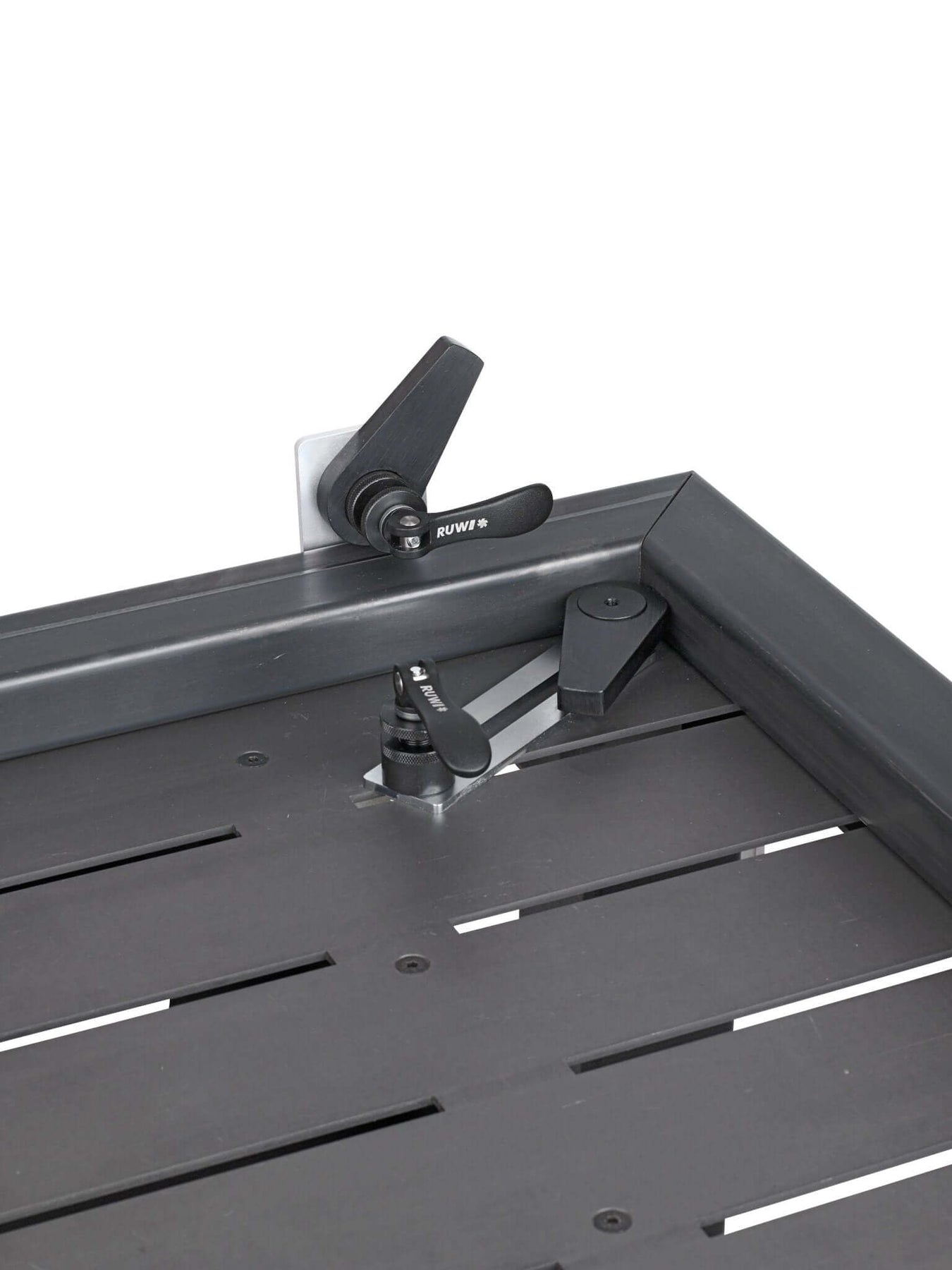

• Z góry i z boku: okrągła płytka do przytrzymywania, prostokątna z gwintem M6 do bocznego punktu docisku – obrabiany element jest unieruchomiony w obu kierunkach.

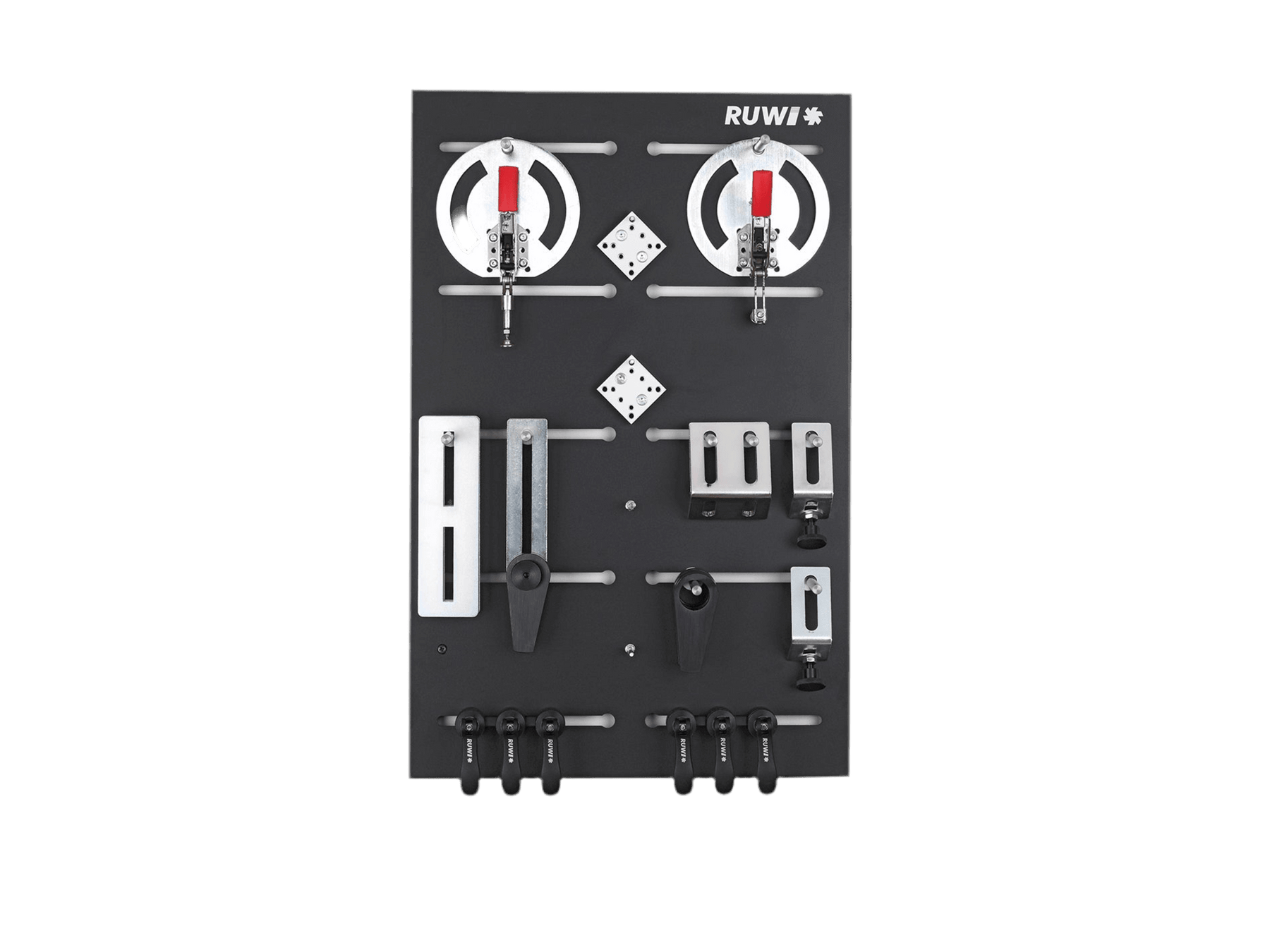

• Porządek na ścianie: każdy element ma swój kołek na panelu obok stołu – sięgasz po nie na ślepo, między obrabianymi elementami nie ma żadnych przedmiotów.

Czy to pasuje do twojego stołu?

Zestaw jest przystosowany do rowków o szerokości od 8 do 10 i pasuje zarówno do stołów spawalniczych i montażowych z rowkami o tej szerokości, jak i do stołów z profili aluminiowych – liczy się wyłącznie szerokość rowka, a nie producent. Odpowiednimi stołami firmy RUWI są stół spawalniczy podnoszący z rowkiem oraz stół spawalniczy z nogami i rowkiem. Tę samą logikę dla stołów z siatką otworową oferuje zestaw Premium dla siatki 20 mm, a do lżejszych konstrukcji profilowych – zestaw startowy z rowkiem 8; poszczególne elementy przedstawiono w przeglądzie docisków szybkomocujących.

Pliki do pobrania

• Instrukcja obsługi docisków szybkomocujących (PDF)
• Karta katalogowa docisków szybkomocujących (PDF)

Wszystkie szczegóły

Zaciski szybkie i mechanizm
Zaciski szybkie: 6 × Ø 30 mm, do rowka 8–10
Materiał: dźwignia mimośrodowa z odlewu aluminiowego, korpus ze stali oksydowanej

Płytki adapterowe
Warianty: 200 × 60 mm, 180 × 40 mm (gwint M6), okrągłe Ø 140 mm
Materiał: stal, ocynkowana

Panel porządkujący
Wymiary: 700 × 450 mm
Wykonanie: blacha stalowa, malowana proszkowo
