Zestaw 2 śrub napinających Vario o średnicy 16 mm

Dzięki temu zestawowi możesz w pełni wyposażyć swój stół spawalniczy z otworami o średnicy 16 mm do mocowania elementów. Zestaw zawiera sześć elementów mocujących oraz panel organizacyjny: jeden zacisk poziomy i jeden pionowy, które mocuje się za pomocą śrub zaciskowych o średnicy 16 mm w każdym otworze, a także cztery śruby mocujące Vario – dwie z dźwignią zaciskową do szybkiego przestawiania, dwie ze śrubą zapewniającą dużą siłę mocowania.

Śruby mocujące Vario należy ustawić na wysokość obrabianego elementu za pomocą wygrawerowanej skali (zakres mocowania od 0 do 36 mm), a następnie przytrzymać element od góry. Napinacz poziomy napina element z boku, a napinacz pionowy – od góry; oba posiadają kompensację skoku dla elementów o tolerancji wymiarowej. Panel ścienny (700 × 450 mm, blacha stalowa malowana proszkowo) utrzymuje wszystkie elementy w zasięgu ręki dzięki kołkom mocującym.

Jak z tego korzystać

• Montaż elementów napinających: przytrzymaj śruby, dociskaj napinacze z boku i od góry – zespół jest gotowy do zszycia, a element ustawia się w ciągu kilku minut.
• Cztery elementy dociskowe stosowane na zmianę: sworznie z dźwignią zaciskową do szybkiej zmiany położenia w trakcie cyklu, a tam, gdzie liczy się siła docisku – sworznie śrubowe.
• Odczyt wysokości zamiast próbowania: skala wygrawerowana laserowo pozwala na powtarzalne ustawienie każdej śruby na wysokości obrabianego elementu.
• Porządek na ścianie: każdy element ma swoje mocowanie na panelu – uchwyt jest zamontowany w sposób niewidoczny, między obrabianymi elementami nie ma żadnych przeszkód.

Czy to pasuje do twojego stołu?

Zestaw jest przeznaczony do stołów spawalniczych z otworami o średnicy 16 mm i grubością materiału co najmniej 4 mm. Ten sam zestaw jest dostępny dla siatki o średnicy 28 mm z większymi śrubami (zakres mocowania 0–75 mm); poszczególne zaciski pionowe i poziome przedstawiono w przeglądzie „Zaciski, zaciski pionowe i poziome”, a do stołów z profili aluminiowych z rowkiem przeznaczony jest zestaw systemu mocującego do rowka.

Wszystkie szczegóły

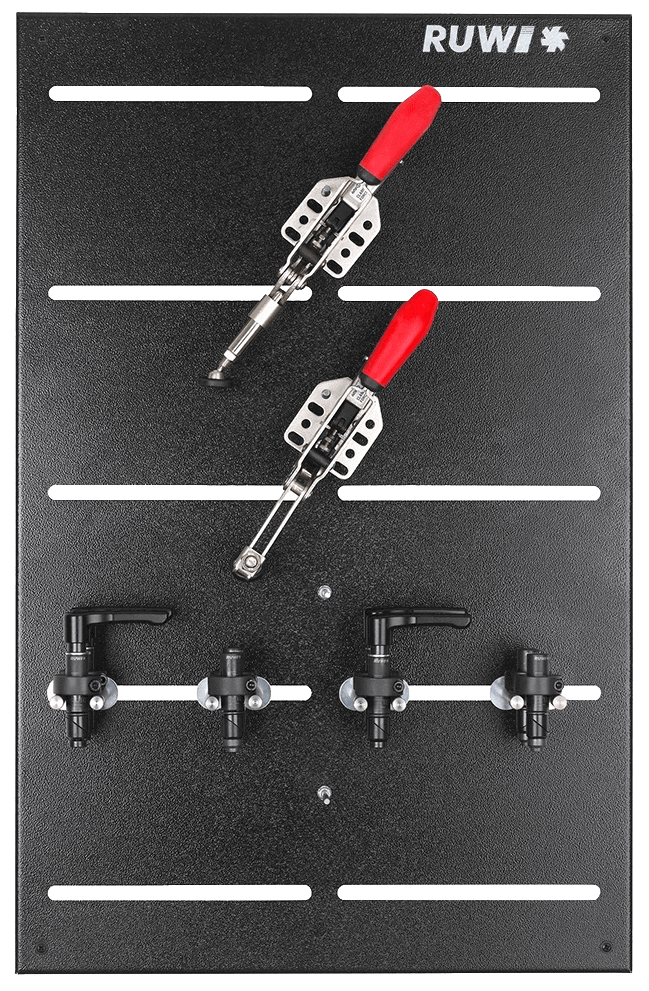

Panel porządkujący
Wymiary: 700 × 450 mm
Wykonanie: blacha stalowa, malowana proszkowo

Technika napinania
Napinacze: napinacze poziome i pionowe z śrubami zaciskowymi (Ø 16 mm w modelu RUWI27800, Ø 28 mm w modelu RUWI27801)
Śruby mocujące Vario: Ø 16 mm, zakres mocowania od 0 do 36 mm, całkowita wysokość 78 / 109 mm w modelu RUWI27800; Ø 28 mm, zakres mocowania od 0 do 75 mm, całkowita wysokość 129 / 168 mm w modelu RUWI27801

System napinający
Raster otworów: Ø 16 mm lub Ø 28 mm w zależności od wersji (grubość materiału od 4 mm)
