Docisk pionowy ze sworzniem zaciskowym o średnicy 20 mm

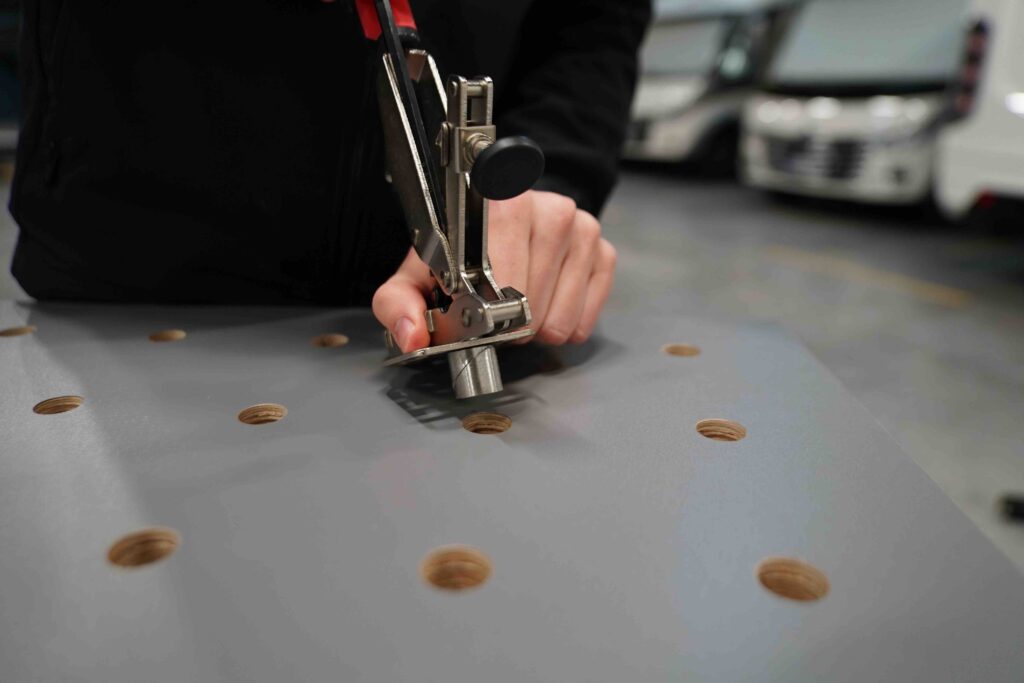

Docisk pionowy RUWI mocuje obrabiany element od góry na stole – jest to docisk kolanowy przeznaczony do siatki otworów 20 mm. Za pomocą sworznia zaciskowego ze stali nierdzewnej ze śrubą imbusową (SW 6) można go zamocować w dowolnym położeniu siatki; dzięki długości 244 mm z łatwością obejmuje płyty, ramy i pojedyncze elementy, które chcesz unieruchomić podczas frezowania, wiercenia lub cięcia.

Jego zaletą jest płynna regulacja wysokości w zakresie do 40 mm: po wstępnym zgrubnym ustawieniu dźwignia kompensuje zmienne grubości materiału bez konieczności ponownej regulacji. Podczas otwierania ramię automatycznie cofa się o 35 mm i uwalnia obrabiany element – wymiana przebiega szybko, zwłaszcza w przypadku produkcji seryjnej. Urządzenie jest produkowane w Niemczech.

Jak z tego korzystać

• Podczas frezowania i wiercenia należy przytrzymywać obrabiany element: element leży stabilnie na stole, a obie ręce pozostają przy maszynie i prowadnicy, a nie przy materiale.
• Cykl pracy seryjnej: otworzyć dźwignię, ramię unosi się o 35 mm, wymienić element, zamknąć dźwignię – ustawienie wysokości pozostaje niezmienione, zmienia się jedynie obrabiany element.
• Mocowanie przy zmiennej grubości materiału: wyrównanie 40 mm pozwala na kolejne mocowanie płyty 19 mm i deski 40 mm bez konieczności regulacji wrzeciona.
• Należy połączyć z elementem przeciwległym: od góry docisk pionowy utrzymuje element, a z boku docisk poziomy dociska go do ogranicznika – obrabiany element jest unieruchomiony w obu kierunkach.

Czy to pasuje do twojego stołu?

Sworzeń zaciskowy pasuje do każdego otworu o rozstawie 20 mm – do wszystkich stołów podnoszących RUWI, Festool MFT, Sauter Variobench oraz konstrukcji własnych. Jeśli potrzebujesz większej siły zacisku i w tym celu korzystasz ze śruby, mocniejszym rozwiązaniem jest ścisk śrubowy Bessey TW 16; ten docisk poziomy mocuje z boku. Jeśli potrzebujesz stabilnego mocowania odpornego na skręcanie nawet przy działaniu sił poprzecznych, dostępny jest docisk pionowy z okrągłą płytką adapterową – mocuje się go za pomocą dwóch sworzni zaciskowych w siatce.

Wszystkie szczegóły

Wymiary
Długość: 244 mm
Waga: 0,5 kg

Funkcja
Regulacja wysokości: bezstopniowa, maks. wyrównanie 40 mm
Skok powrotny: automatyczny, 35 mm

System mocowania
Raster otworów: Ø 20 mm
Sworzeń zaciskowy: stal nierdzewna, Ø 20 mm, ze śrubą imbusową

Pochodzenie
Produkcja: wyprodukowane w Niemczech
