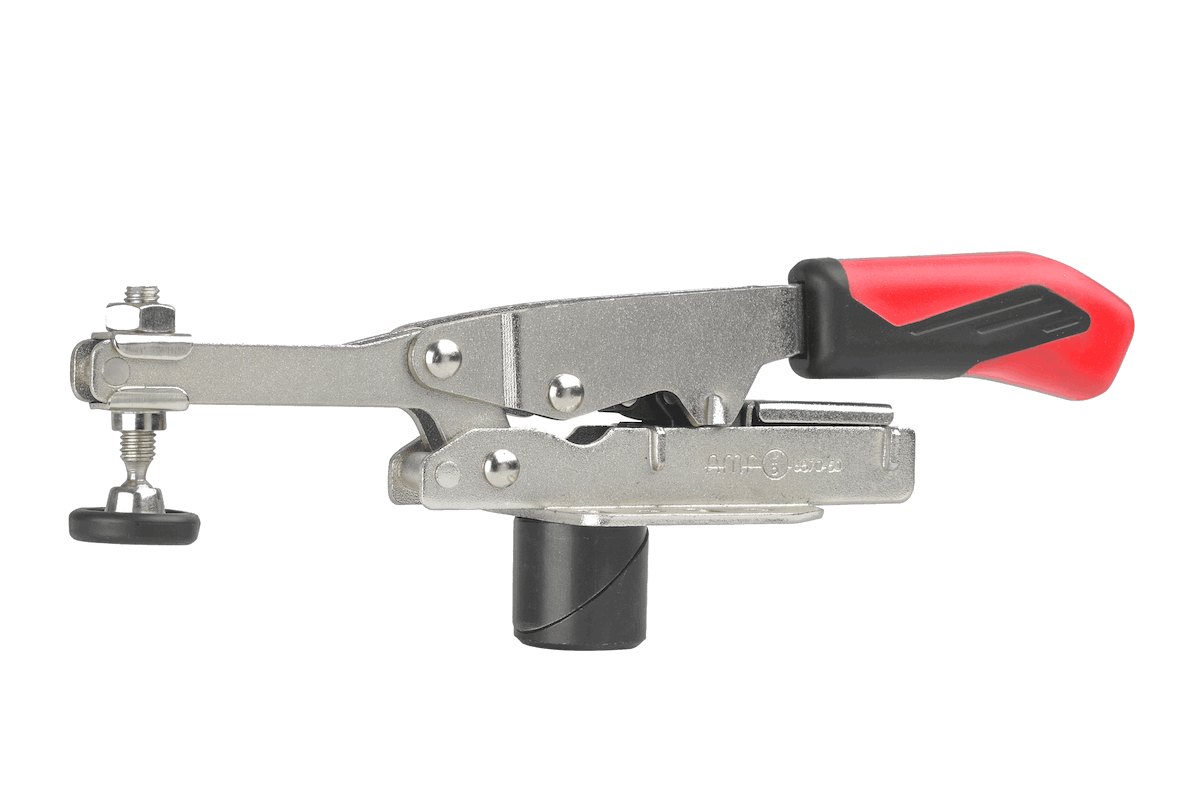

Braccio di serraggio verticale RUWI con perno di serraggio, isolato

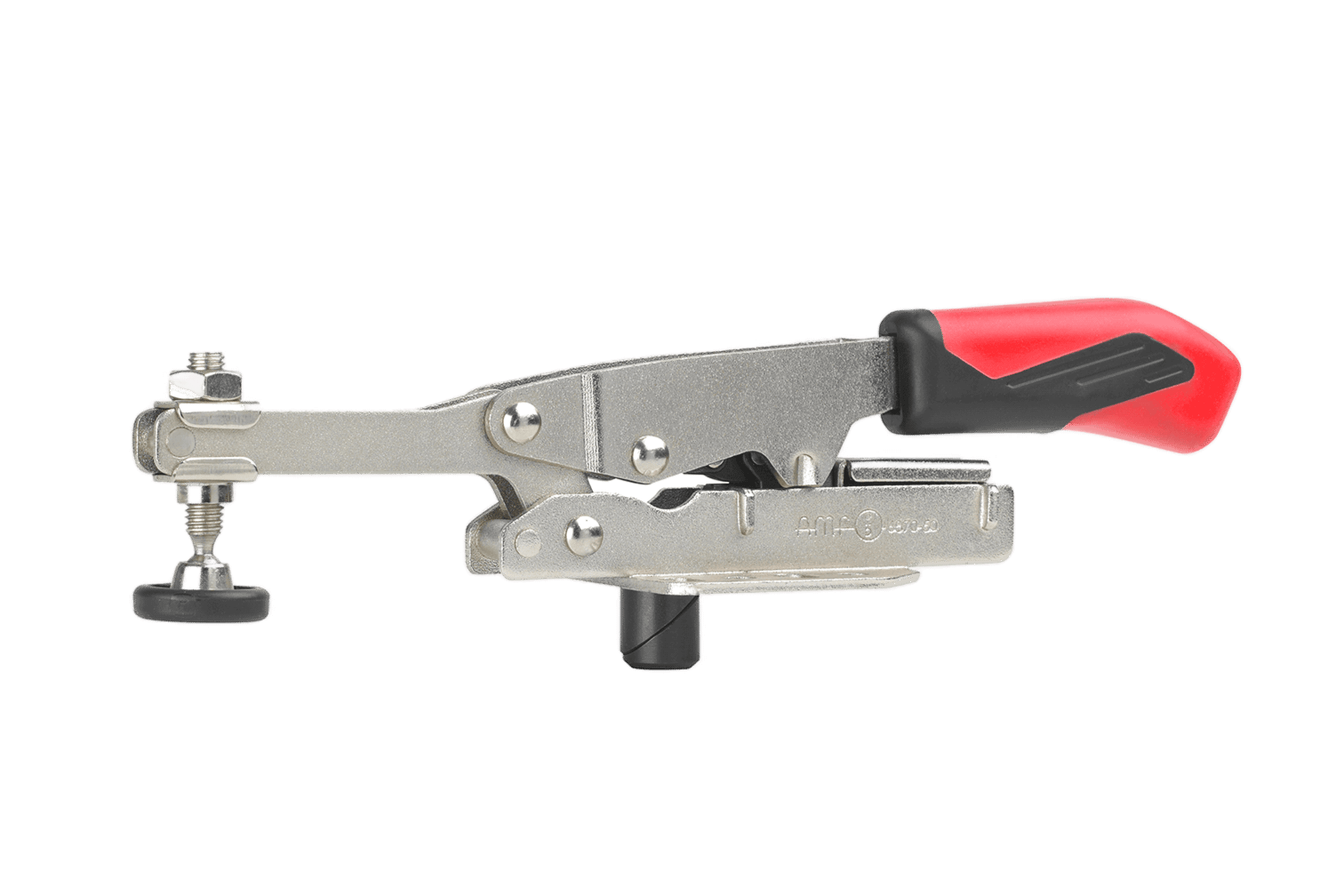

Braccio di serraggio verticale RUWI con perno di serraggio, primo piano

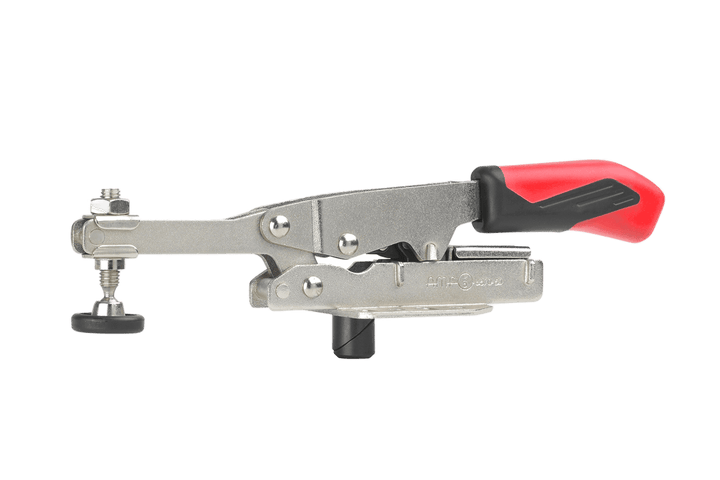

Braccio di serraggio verticale con perno di serraggio Ø 16 mm e Ø 28 mm

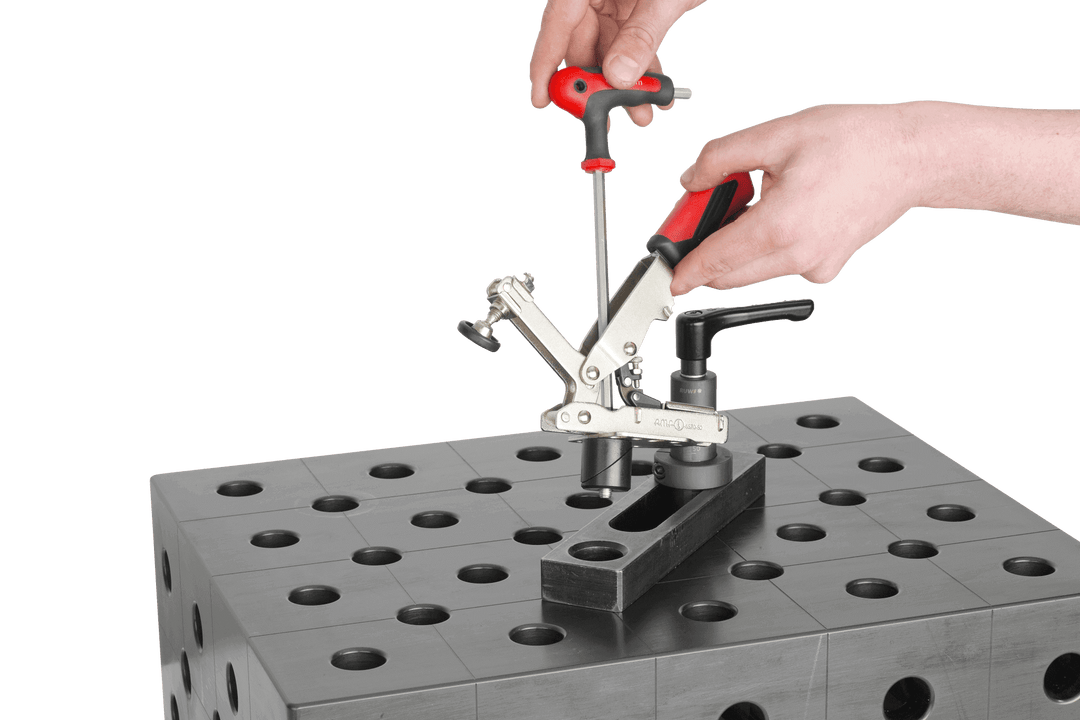

Braccio di serraggio verticale RUWI con perno di serraggio, mani durante l'inserimento del perno nel foro

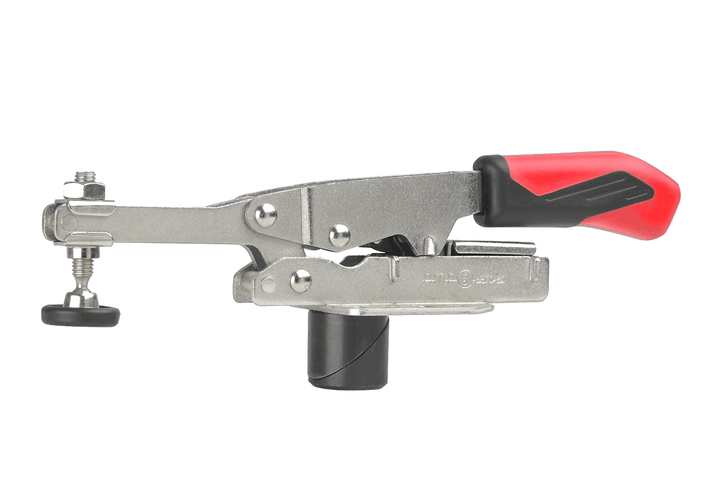

Braccio di serraggio verticale con perno di serraggio Ø 16 mm e Ø 28 mm

Braccio di serraggio verticale con perno di serraggio Ø 16 mm e Ø 28 mm

RUWI21132

Prezzo normale€68,22
/
IVA inclusa escl. spese di spedizione

€ 57,33 netto

Dimensione
  • Prodotto in Germania
  • Sviluppato da falegnami a Fluorn-Winzeln
  • Ricambi disponibili a lungo termine
  • Disponibile a magazzino – tempi di consegna 1–3 giorni lavorativi
  • Ordinato su richiesta – data di consegna al telefono: +49 7402 8414

Domande prima dell'acquisto? Al telefono c'è un falegname: +49 7402 8414

• 1 × braccio di serraggio orizzontale con perno di serraggio Ø 28 mm o Ø 16 mm

Prima guarda, poi decidi

Non sei sicuro che si adatti alla tua officina? Ne parliamo insieme durante una consulenza in officina – di persona, via video o presso un partner. Gratuita e senza alcuna pressione commerciale.

Fissa una consulenza in officina
Preferisci chiedere direttamente? +49 7402 8414

I pezzi più piccoli vengono spediti con DHL o DPD, ricevi il codice di tracciamento via e-mail. I tavoli elevatori e i banchi fresa arrivano con lo spedizioniere Schenker. Su richiesta lo spedizioniere arriva all'orario che preferisci – lo concordi telefonicamente.

I tempi di consegna sono indicati in alto vicino al prezzo, in base alla disponibilità a magazzino. Se qualcosa non è disponibile al momento, ti comunichiamo la data per telefono: +49 7402 8414. Se dovesse ritardare, ti avvisiamo prima.

Dimensioni dell'imballo
• Spedizione in scatola con DHL o DPD
• Dimensioni: 315 × 225 × 140 mm (Ø 28 mm) oppure 345 × 250 × 50 mm (Ø 16 mm)

I nostri utensili e macchinari sono costruiti per un uso prolungato. Utilizziamo solo componenti di qualità e abbiamo maturato una grande esperienza per evitare problemi in officina. Per questo motivo non abbiamo problemi con le richieste di garanzia, anche quando superano i 2 anni. Cerchiamo sempre una buona soluzione condivisa.

Abbiamo i ricambi disponibili al 100% a magazzino.

Il braccio di serraggio verticale RUWI tiene fermo il pezzo dall'alto sul banco da saldatura – un morsetto a ginocchiera per la reticolatura dei fori da Ø 28 e Ø 16. Tramite il perno di serraggio lo fissi in qualsiasi posizione della griglia; con una lunghezza di 244 mm arriva comodamente sopra i pezzi che vuoi bloccare durante la saldatura, la puntatura o il montaggio. Al momento dell'ordine scegli il perno adatto alla griglia: Ø 16 o Ø 28 mm.

La compensazione continua dell'altezza fino a 40 mm compensa i diversi spessori del materiale senza dover riconfigurare nulla. All'apertura, il braccio retrocede automaticamente di 35 mm e rilascia il pezzo – il cambio è rapido, specialmente nella produzione in serie.

Come si utilizza

  • Bloccare per la puntatura: la lamiera è salda sul banco, entrambe le mani restano sulla torcia e sul materiale d'apporto anziché sul pezzo.
  • Cadenzare le serie: apri la leva, il braccio si solleva di 35 mm, cambi il pezzo, chiudi la leva – l'impostazione dell'altezza rimane, cambi solo il pezzo.
  • Serrare spessori di materiale differenti: i 40 mm di compensazione accolgono una lamiera da 4 e un profilo da 40 in successione, senza regolare il mandrino.
  • Combinare con la famiglia: il braccio di serraggio verticale tiene dall'alto, quello orizzontale preme lateralmente, l'eccentrico serra a ritmo – il pezzo è fissato su tutti i lati.

Questo è adatto al tuo banco da saldatura?

La versione Ø 28 mm si adatta alla foratura dei banchi da saldatura RUWI (spessore del materiale a partire da 4 mm – i piani dei banchi da saldatura RUWI fosfatati soddisfano questo requisito); la versione Ø 16 mm nei banchi con griglia da 16. I banchi adatti sono il tavolo elevatore per saldatura mobile e il tavolo da saldatura con gambe fisso.

Il braccio di serraggio orizzontale serra lateralmente contro una battuta, il morsetto a eccentrico agisce rapidamente tramite leva; puoi trovare una panoramica nei banchi da saldatura RUWI.

Tutti i dettagli

Dimensioni
Lunghezza: 244 mm
Peso netto: ca. 500 g

Funzione
Compensazione dell'altezza: max. 40 mm
Arretramento: automatico, 35 mm

Sistema di serraggio
Perno di serraggio: Ø 28 mm o Ø 16 mm a seconda della versione
Foratura: Ø 28 mm o Ø 16 mm a seconda della versione (spessore del materiale min. 4 mm)

★★★★★
