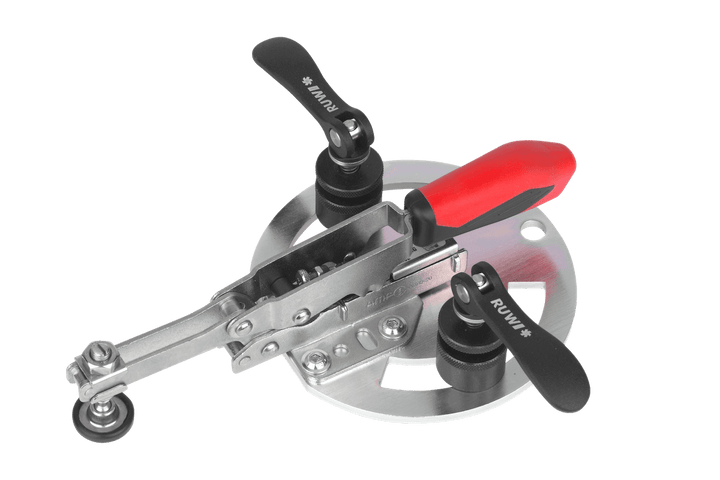

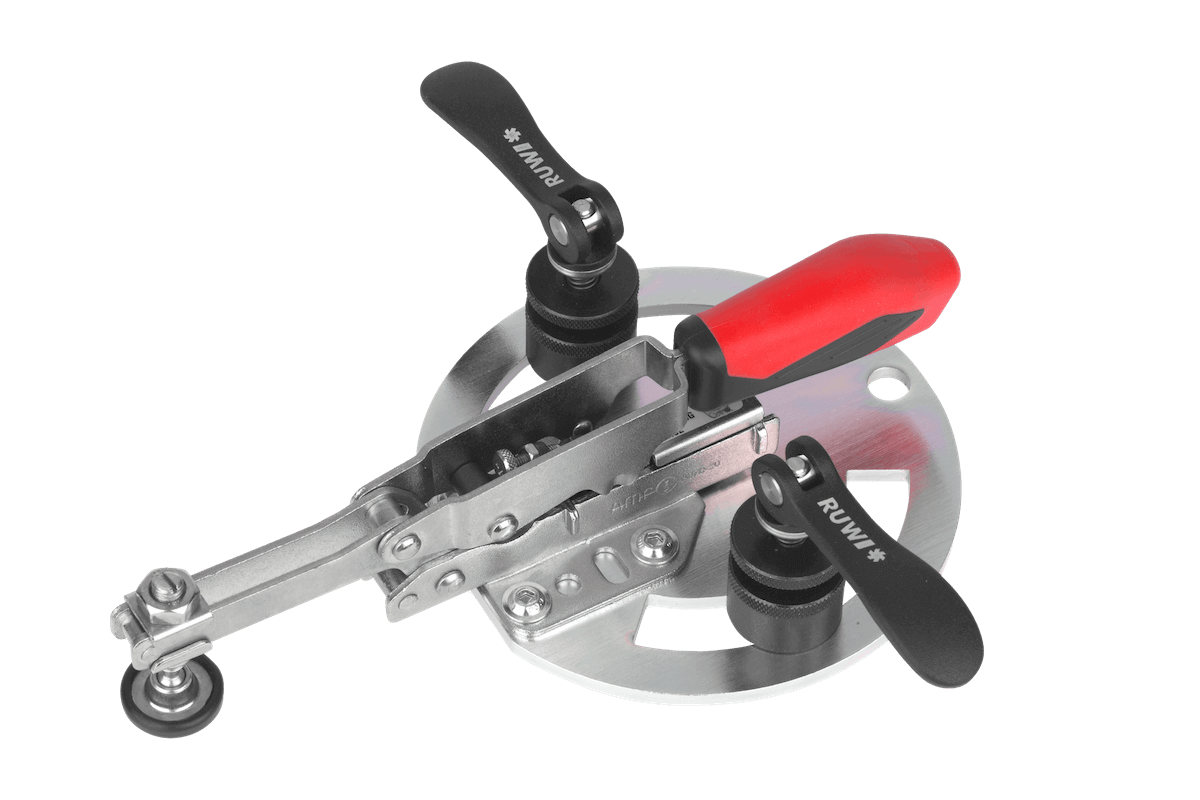

RUWI Morsetto verticale con piastra adattatrice e morsetto rapido per scanalatura, taglio obliquo dalla parte anteriore
RUWI Morsetto verticale con piastra adattatrice sul tavolo di foratura; il morsetto rapido viene serrato nella scanalatura
RUWI Morsetto verticale, la piastra di pressione viene regolata all’altezza del pezzo con una chiave a forchetta
RUWI Morsetto verticale, leva di serraggio abbassata, la piastra di pressione tiene fermo il pezzo di legno sotto il mandrino
RUWI Morsetto verticale in funzione; il pezzo serrato viene forato sul trapano a colonna; trucioli sul piano di lavoro

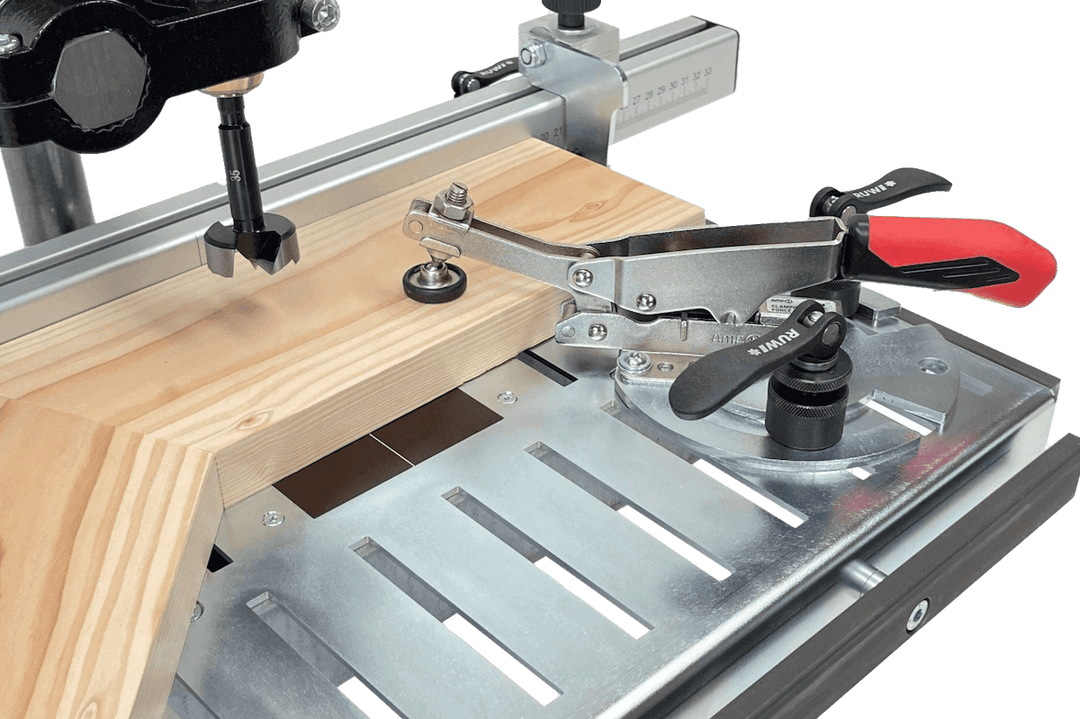

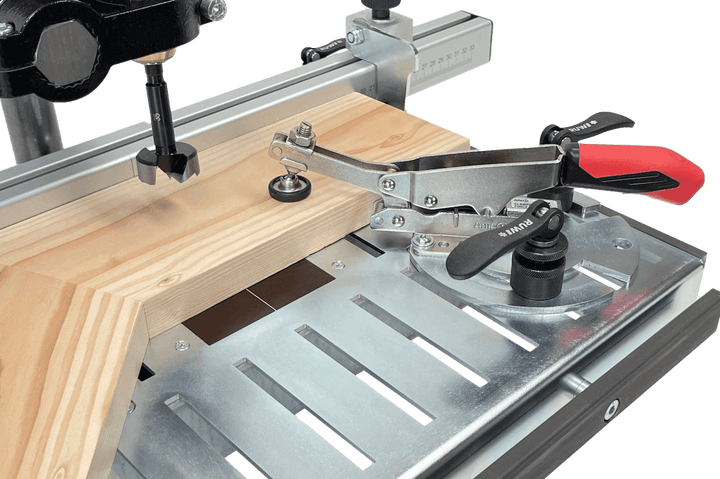

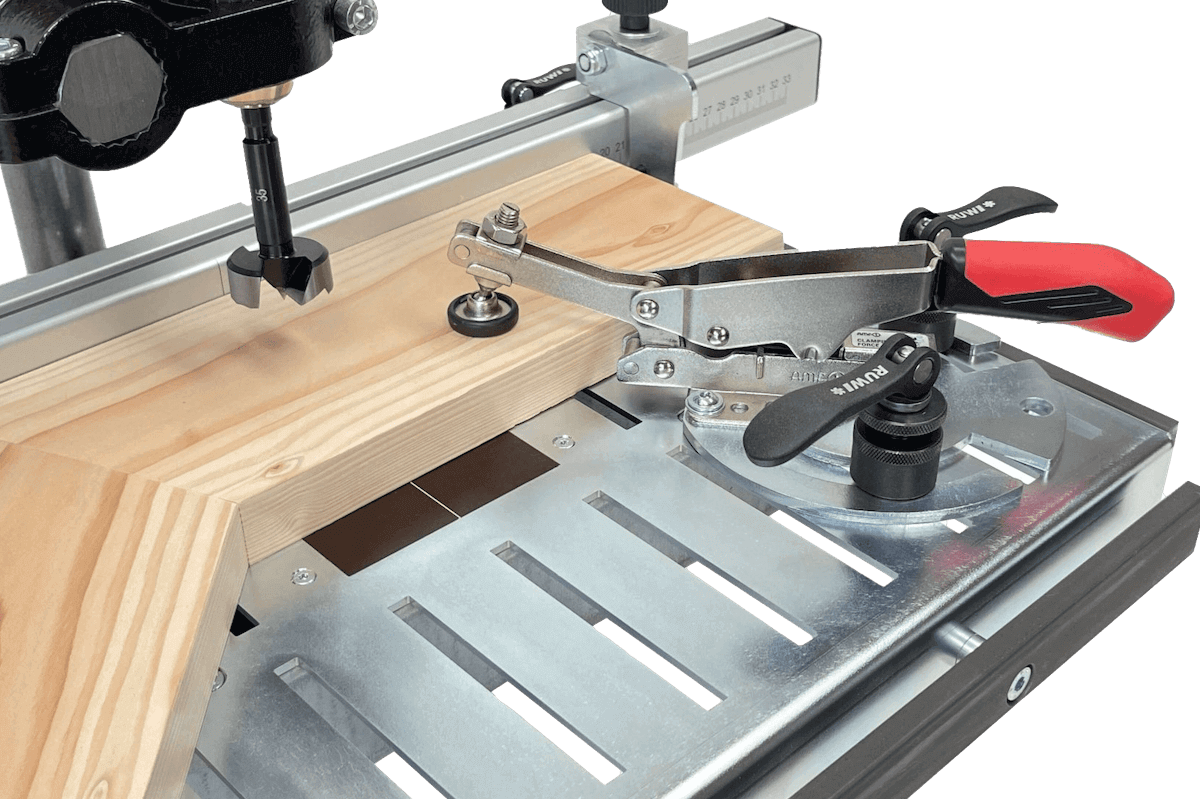

RUWI In uso: dispositivo di serraggio verticale con piastra adattatrice e sistema di serraggio rapido per scanalatura, che fissa una tavola sul banco di foratura dotata di scanalatura

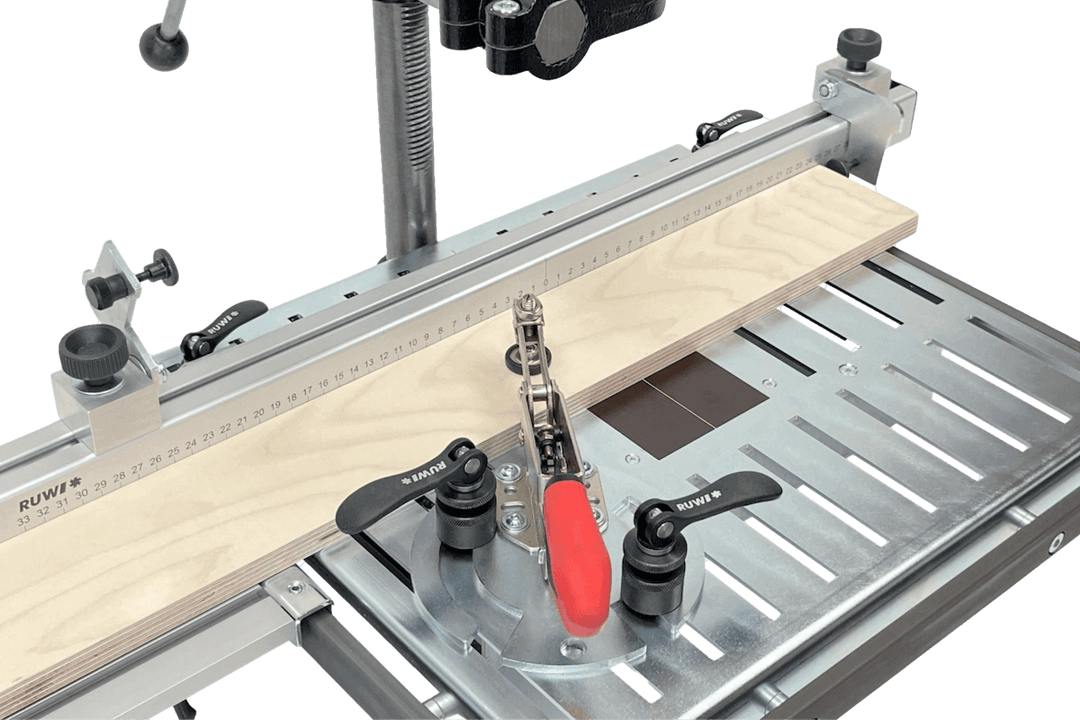

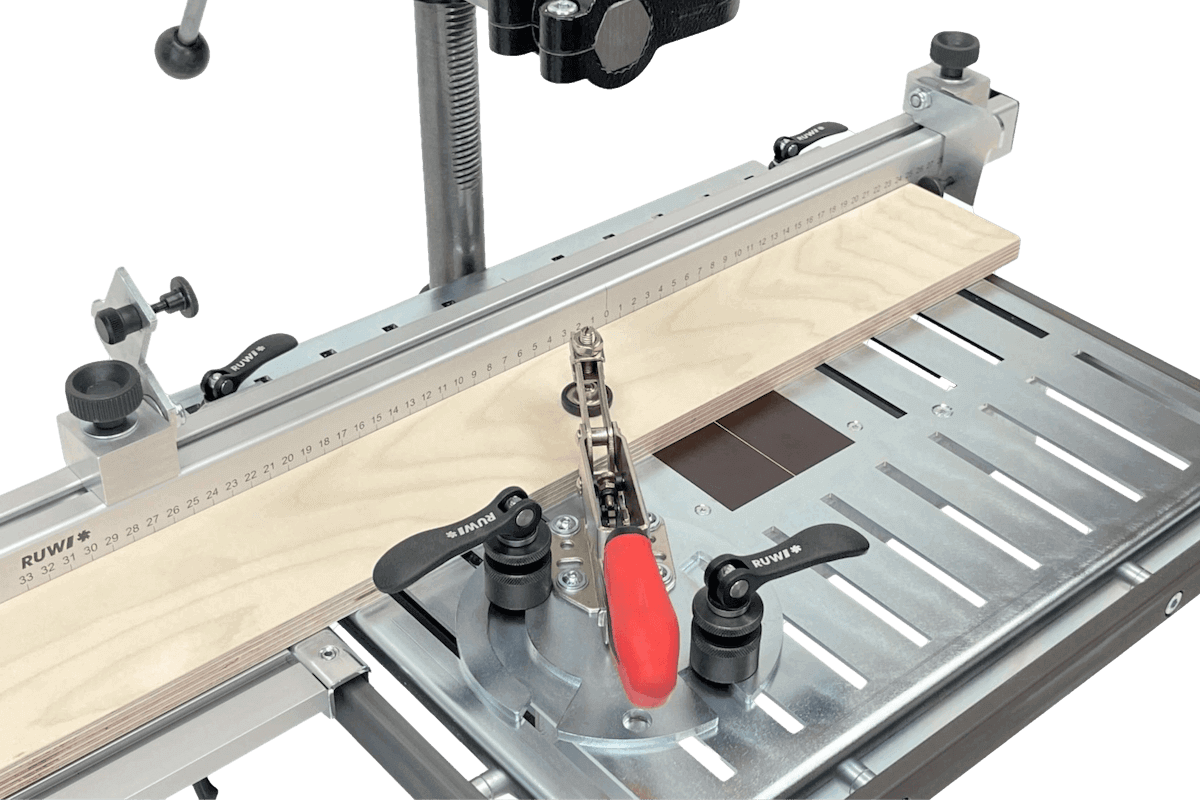

RUWI Morsetto verticale con piastra adattatrice e chiusura rapida per scanalatura, mantiene in posizione una lunga barra sul tavolo da foratura con scanalatura
Morsetto verticale con piastra adattatrice e sistema di serraggio rapido per scanalatura
Morsetto verticale con piastra adattatrice e sistema di serraggio rapido per scanalatura
RUWI Morsetto verticale con piastra adattatrice e morsetto rapido per scanalatura, taglio obliquo dalla parte anteriore
RUWI Morsetto verticale con piastra adattatrice sul tavolo di foratura; il morsetto rapido viene serrato nella scanalatura
RUWI Morsetto verticale, la piastra di pressione viene regolata all’altezza del pezzo con una chiave a forchetta
RUWI Morsetto verticale, leva di serraggio abbassata, la piastra di pressione tiene fermo il pezzo di legno sotto il mandrino
RUWI Morsetto verticale in funzione; il pezzo serrato viene forato sul trapano a colonna; trucioli sul piano di lavoro
RUWI In uso: dispositivo di serraggio verticale con piastra adattatrice e sistema di serraggio rapido per scanalatura, che fissa una tavola sul banco di foratura dotata di scanalatura
RUWI Morsetto verticale con piastra adattatrice e chiusura rapida per scanalatura, mantiene in posizione una lunga barra sul tavolo da foratura con scanalatura
Morsetto verticale con piastra adattatrice e sistema di serraggio rapido per scanalatura
Morsetto verticale con piastra adattatrice e sistema di serraggio rapido per scanalatura

Morsetto verticale con piastra adattatrice e sistema di serraggio rapido per scanalatura

RUWI21129

€164,01
/
IVA inclusa più spese di spedizione

137,82 € al netto

  • Prodotto in Germania
  • Realizzato dai falegnami di Fluorn-Winzeln
  • Ricambi sempre disponibili
  • Disponibile – Tempi di consegna: 1–3 giorni lavorativi
  • Richiesta di riordino – Data di consegna da concordare telefonicamente: +49 7402 8414

Quale morsetto tiene fermo il tuo pezzo? Vai al Finder →

Prima dare un’occhiata, poi decidere

Da noi a Fluorn-Winzeln, in videoconferenza o presso un nostro partner. Gratuito, senza pressioni commerciali. Richiedi un appuntamento

Al telefono c'è un falegname: +49 7402 8414

• 1 × morsetto verticale con piastra adattatrice rotonda
• 2 × morsetti a sgancio rapido con eccentrico

Prima dare un’occhiata, poi decidere

Non sei sicuro che sia adatto alla tua officina? Durante il colloquio in officina lo valuteremo insieme: sul posto, in videoconferenza o presso un nostro partner. Gratuitamente, senza alcuna pressione commerciale.

Fissare un appuntamento per un colloquio in officina
Preferisci chiedere direttamente? +49 7402 8414

I pezzi più piccoli vengono spediti tramite DHL o DPD; riceverai il codice di tracciamento via e-mail. I tavoli elevatori e i tavoli da fresatura vengono consegnati dal corriere Schenker. Su richiesta, il corriere verrà all’orario da te indicato, che potrai concordare telefonicamente con loro.

I tempi di consegna sono indicati in alto accanto al prezzo, in base alla disponibilità in magazzino. Se un articolo non è attualmente disponibile, ti comunicheremo la data di consegna al telefono: +49 7402 8414. Qualora i tempi dovessero allungarsi, ti avviseremo in anticipo.

Dimensioni dell'imballaggio
• Spedizione in cartone tramite DHL o DPD
• Dimensioni: 315 × 225 × 140 mm

I nostri utensili e macchinari sono progettati per un utilizzo a lungo termine. Utilizziamo esclusivamente componenti di alta qualità e abbiamo maturato una vasta esperienza per evitare problemi in officina. Per questo motivo non abbiamo alcuna difficoltà a gestire le richieste di garanzia, anche oltre i 2 anni. Siamo sempre alla ricerca di una buona soluzione comune.

Abbiamo il 100% dei ricambi disponibili a magazzino.

Accessori

Quale morsetto tiene fermo il tuo pezzo?

Lo “Spann-Finder” ti guida dal pezzo al dispositivo di serraggio adatto.

Avvia Finder →

Il dispositivo di serraggio verticale RUWI con piastra adattatrice trattiene il pezzo da lavorare dall’alto sul tavolo di foratura: si tratta di un dispositivo di serraggio a leva a ginocchio per il sistema di serraggio a scanalatura RUWI. Grazie a due dispositivi di serraggio rapido eccentrici (Ø 30 mm), è possibile inserirlo nella scanalatura e allinearlo senza l'uso di attrezzi; la piastra adattatrice rotonda (Ø 140 mm) con fori oblunghi consente di posizionare liberamente il mandrino di pressione.

Il sistema di compensazione dell’altezza accoglie spessori del materiale fino a 40 mm, di cui 35 mm in modo automatico senza necessità di regolazione. I dispositivi di serraggio rapido eccentrici, con un campo di serraggio di 14 mm, si adattano a larghezze di scanalatura comprese tra 8 e 10 mm: basta azionare la leva invece di avvitare. Con una lunghezza di 244 mm, il dispositivo di serraggio si estende comodamente su pannelli, telai e singoli componenti.

Ecco come utilizzarlo

  • Tenere fermo il pezzo durante la foratura: il pezzo è ben saldo sul tavolo, entrambe le mani rimangono sulla macchina e sulla guida – soprattutto nel caso di pezzi piccoli, che altrimenti potrebbero ruotare insieme alla macchina.
  • Serie senza necessità di regolazione: il sistema di compensazione automatica dell’altezza da 35 mm si adatta alle diverse spessori del materiale – aprire la leva, sostituire il pezzo, chiudere la leva.
  • Regolazione libera del punto di pressione: i fori oblunghi della piastra di adattamento spostano il mandrino in modo continuo verso il punto di foratura – la pressione viene esercitata proprio accanto alla punta, non in un punto qualsiasi.
  • Regolazione senza attrezzi: allentare entrambi gli eccentrici, posizionare il dispositivo di serraggio nella scanalatura successiva, chiudere gli eccentrici – gli attrezzi di regolazione rimangono nel cassetto.

Si abbina al tuo tavolo?

Il dispositivo di serraggio è progettato per larghezze di scanalatura da 8 a 10 mm: il sistema di serraggio a scanalatura dei tavoli da foraturaRUWI (Basic, Classic, Premium), dei tavoli da saldatura RUWI con scanalatura e di altri tavoli con scanalatura di queste dimensioni. Il dispositivo di serraggio orizzontale con piastra adattatrice esercita una pressione laterale contro un fermo; per i tavoli con griglia forata da 20 mm al posto della scanalatura è disponibile il dispositivo di serraggio verticale per la griglia forata da 20 mm.

Download

Tutti i dettagli

Dimensioni e funzionamento
Lunghezza: 244 mm
Regolazione in altezza: fino a 40 mm, automatica fino a 35 mm
Piastra di adattamento: rotonda, Ø 140 mm

Sistema di serraggio
Fissaggio: scanalatura, serraggio rapido Ø 30 mm con eccentrico (campo di serraggio 14 mm, scanalatura da 8 a 10)

Peso
Peso proprio: 1,4 kg

★★★★★
