Morsa meccanica con sistema di bloccaggio rapido per scanalatura

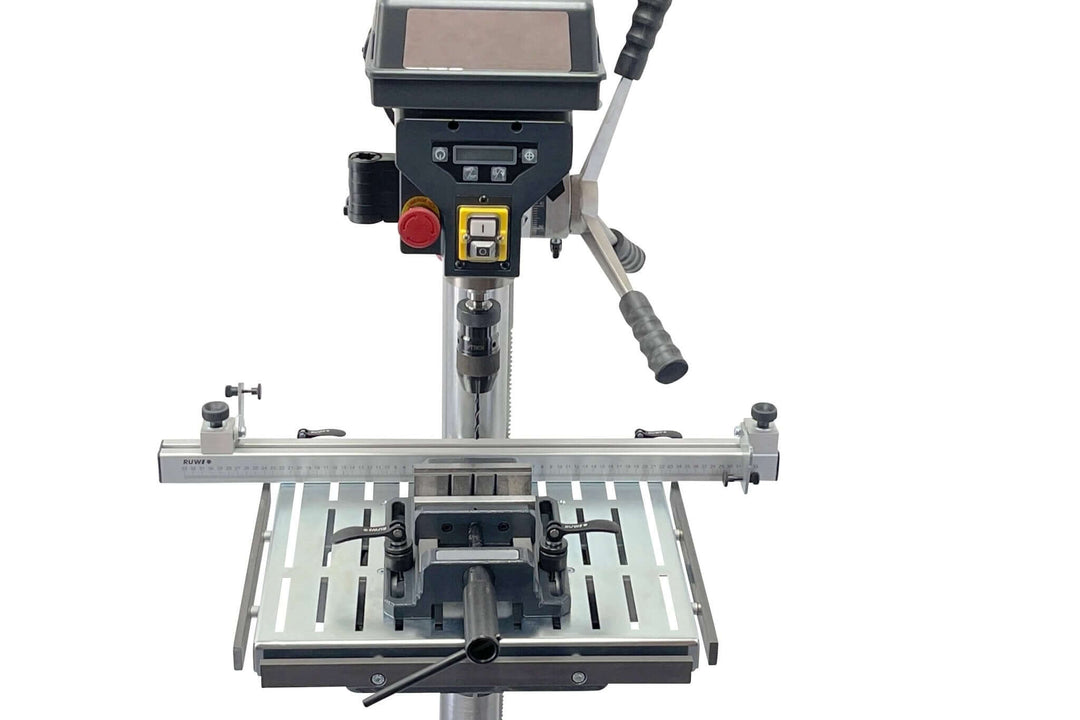

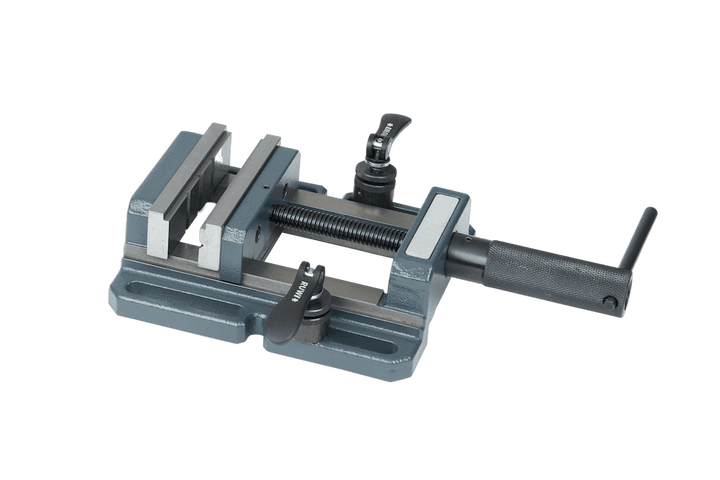

La morsa meccanica “ RUWI ” fissa saldamente piccoli pezzi da lavorare e componenti metallici sul piano del trapano. Grazie ai due dispositivi di bloccaggio rapido in dotazione (Ø 30 mm), è possibile inserirla nella scanalatura senza attrezzi: basta azionare la leva invece di avvitare, e lo spostamento avviene con la stessa rapidità. La corsa di serraggio è di 120 mm, con una larghezza delle ganasce di 130 mm e un’altezza delle ganasce di 35 mm.

Grazie alla vite di regolazione scorrevole, puoi regolare la pressione di serraggio da leggera a forte: in questo modo puoi serrare sia pezzi delicati che componenti più grandi e pesanti. Con un peso proprio di 7,5 kg e una lunghezza di 334 mm, la morsa poggia saldamente sul tavolo; l'altezza di 69 mm mantiene il pezzo da lavorare vicino alla superficie del tavolo.

Ecco come utilizzarlo

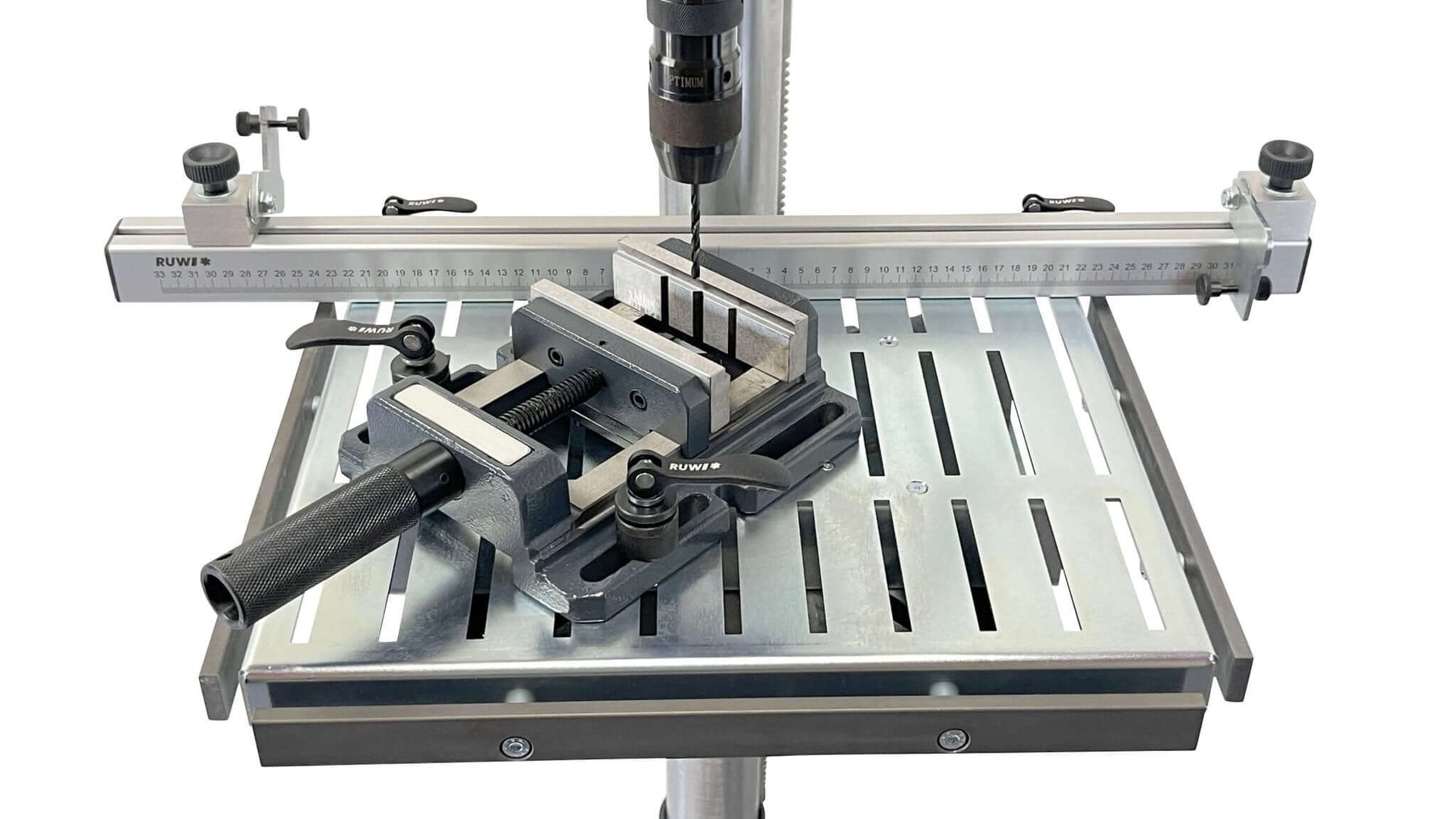

• Foratura di parti metalliche: le barre piatte, i tubi e i raccordi vengono fissati tra le ganasce – in questo modo il pezzo non può ruotare durante la foratura e le mani rimangono lontane dal trapano.
• Tensionamento preciso e delicato: il mandrino esercita una pressione graduale – i pezzi con pareti sottili e quelli di piccole dimensioni vengono trattenuti senza essere schiacciati.
• Cambio di posizione durante il ciclo: allentare entrambi gli eccentrici, posizionare la morsa nella scanalatura successiva, serrare gli eccentrici – senza attrezzi di regolazione.
• Foratura in serie: una volta allineata, la morsa rimane una stazione di serraggio fissa – ogni pezzo viene posizionato sempre nello stesso punto.

Si abbina al tuo tavolo?

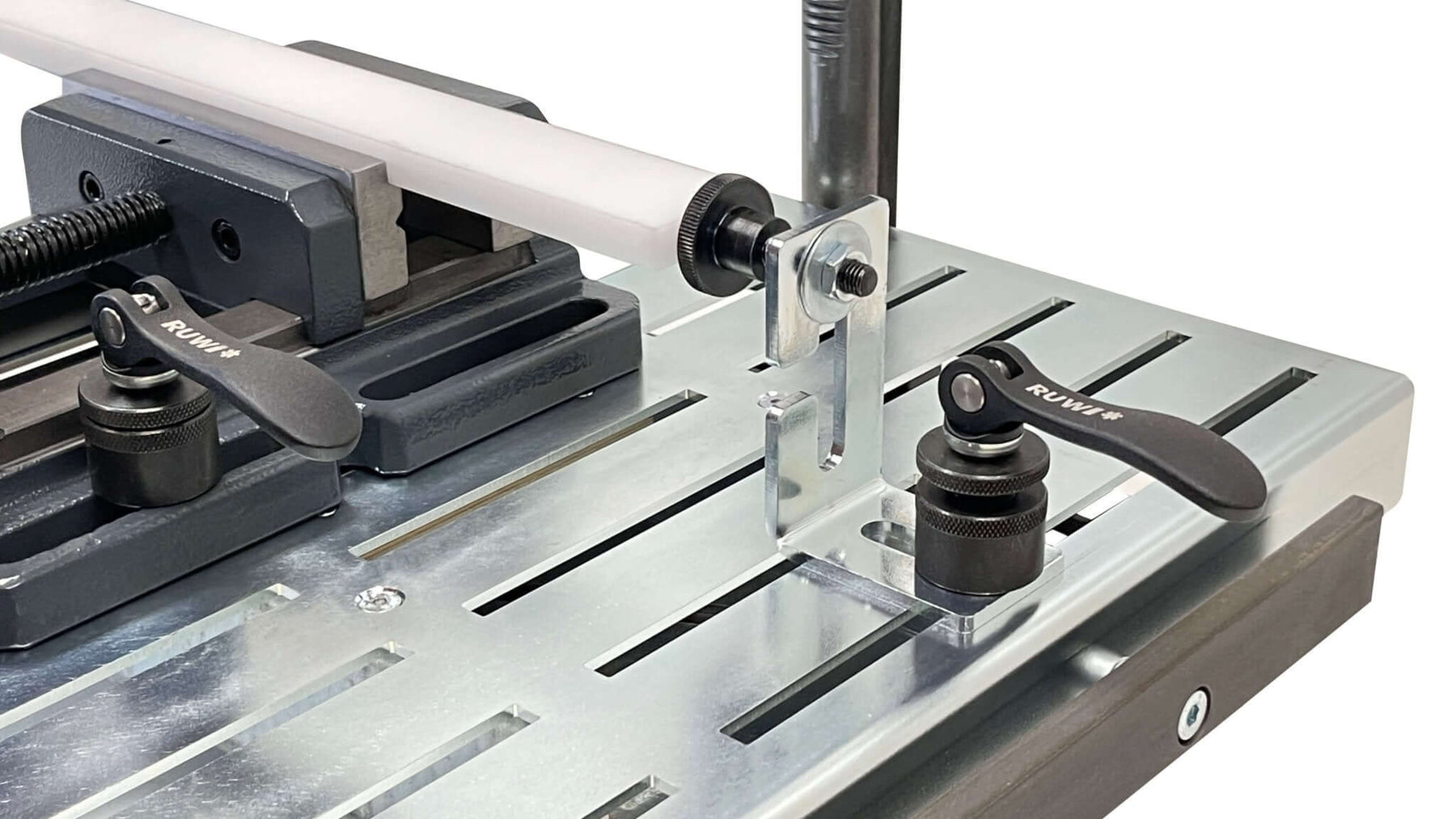

I dispositivi di fissaggio rapido (campo di serraggio da 14 a 26 mm) si adattano alla scanalatura da 8 a 10 mm dei tavoli da foraturaRUWI (Basic, Classic, Premium), nonché alle piastre di fissaggio e ad altri tavoli scanalati. Un limite da tenere presente: la spalla superiore dell’apertura della scanalatura non deve superare i 7,5 mm di spessore, altrimenti i dispositivi di serraggio rapido non si agganciano – verifica questa misura sul tuo tavolo prima di effettuare l’ordine.

I pezzi da lavorare senza morsa vengono fissati dall'alto dal dispositivo di serraggio verticale e lateralmente dal dispositivo di serraggio orizzontale con piastra adattatrice.

Download

• Istruzioni per il sistema di sgancio rapido (PDF)

Tutti i dettagli

Dimensioni
Larghezza delle ganasce: 130 mm
Altezza delle ganasce: 35 mm
Apertura: 120 mm
Altezza: 69 mm
Lunghezza: 334 mm
Peso totale: 7,5 kg

Fissaggio
Montaggio: senza attrezzi tramite dispositivo di serraggio rapido Ø 30 mm (campo di serraggio da 14 a 26 mm)
Tavoli compatibili: tavolo da foratura, piastre di serraggio e tavoli con scanalature
