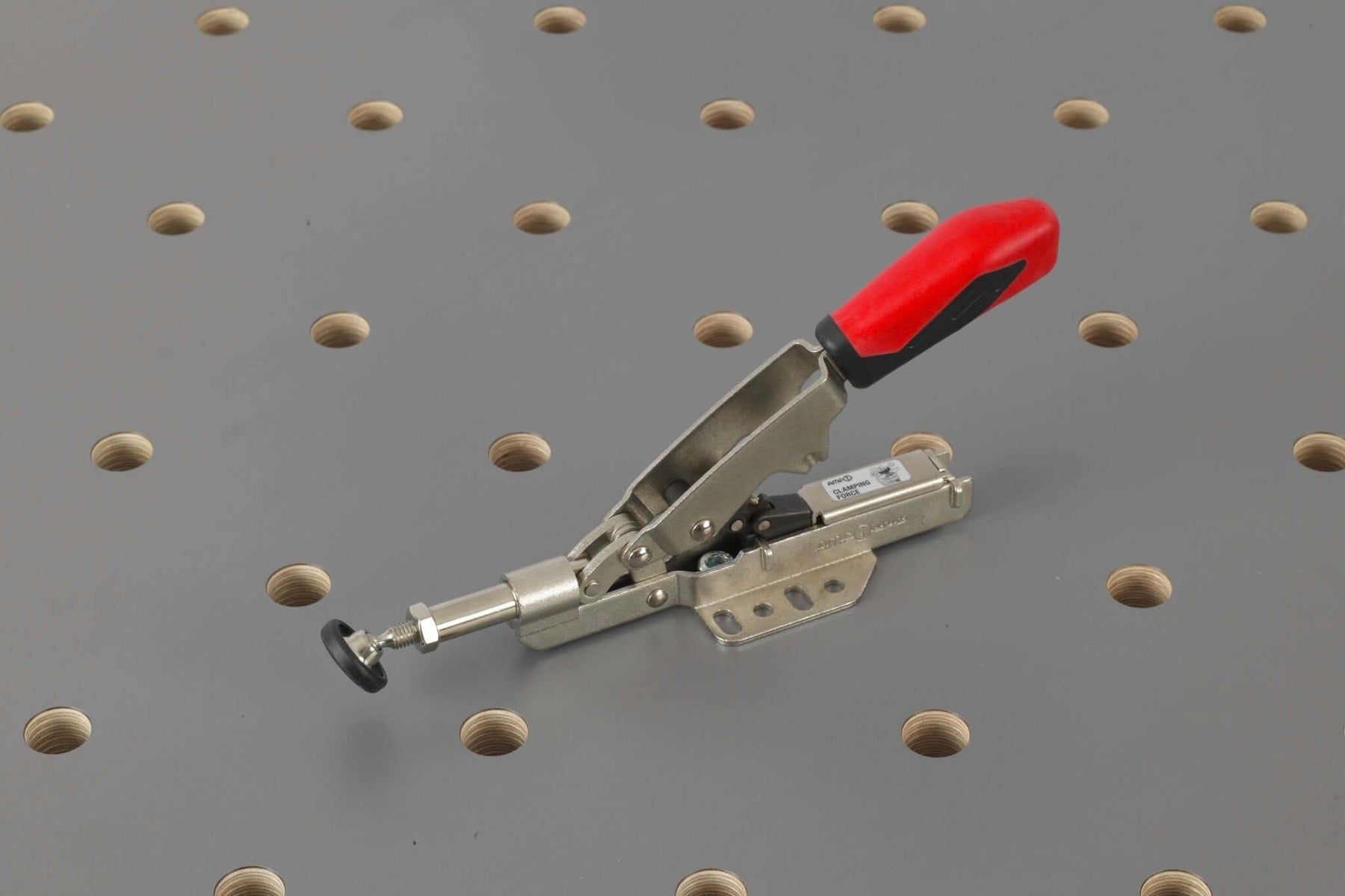

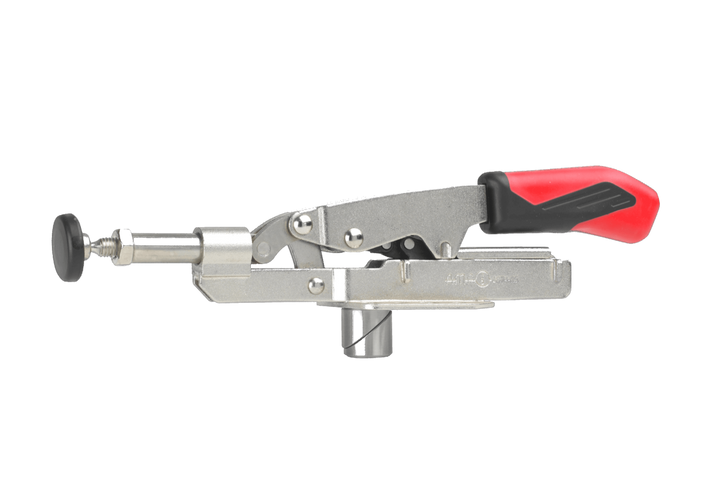

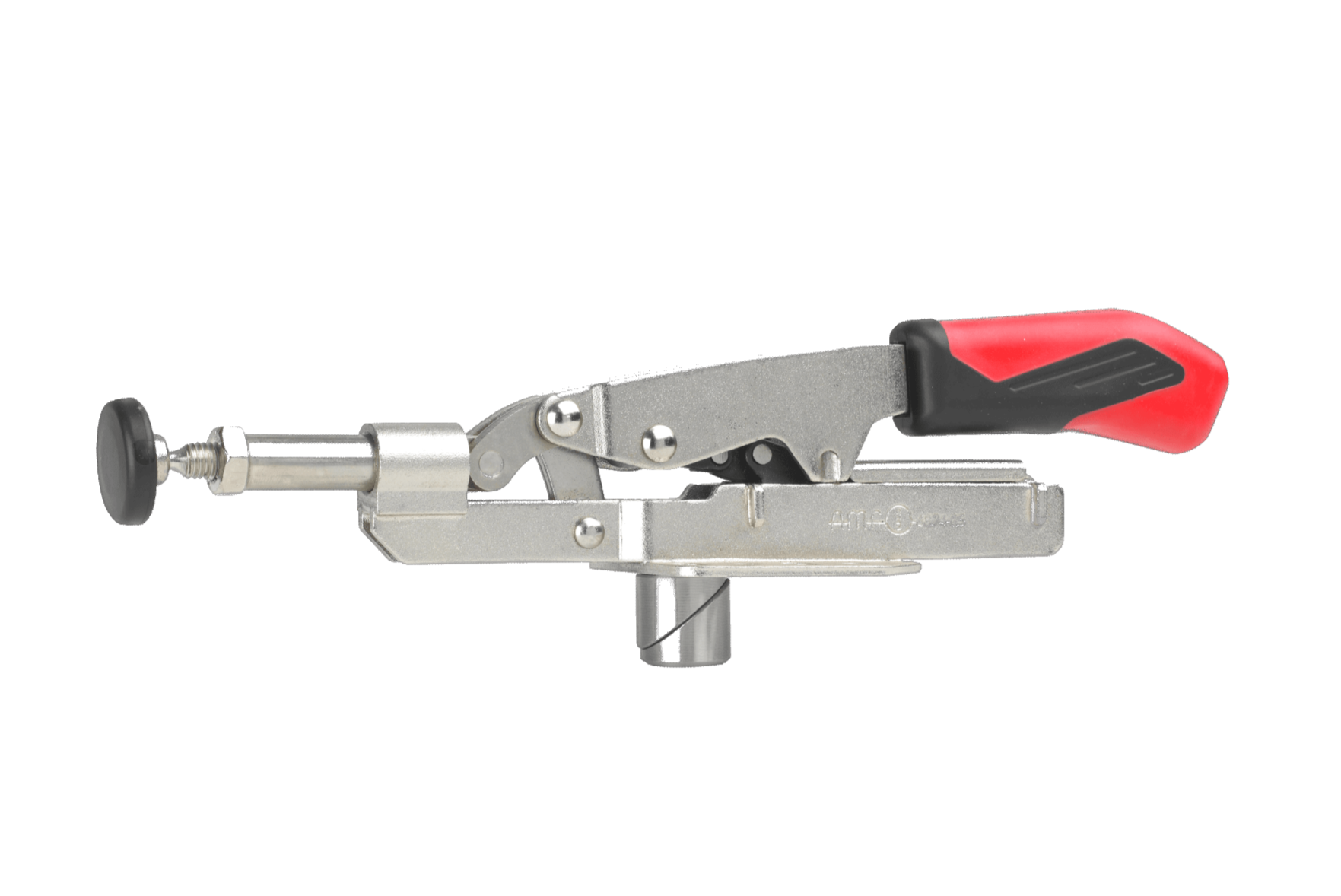

Vandret spændemekanisme med spændebolte, Ø 20 mm

RUWI -horisontalspænderen presser dit emne vandret mod en anslag, en positioneringsvinkel eller et andet emne – den er den laterale modstykke til den vertikale spændere. Ved hjælp af fastspændingsbolten i rustfrit stål med unbrakoskrue (SW 6) kan du fastspænde den i enhver position i 20 mm-hulmønsteret; med en længde på 253 mm når den også længere inde liggende fastspændingspunkter.

Den trinløse udligning på op til 35 mm tilpasser sig skiftende spændvidder, uden at du behøver at omstille udstyret. Når den åbnes, trækker spænderen sig automatisk 13 mm tilbage og frigiver emnet – det fremskynder skiftet ved serieproduktion. Den udfolder sin fulde virkning i samspil med en anslag: Den fastlægger positionen, mens spænderen holder den sikkert på plads. Den fremstilles i Tyskland.

Sådan bruger du det

• Spænding mod anslaget: Positionsvinklen eller anslagsskinnen bestemmer placeringen, og spænderen presser emnet mod den – med gentagelsesnøjagtighed for hvert emne.

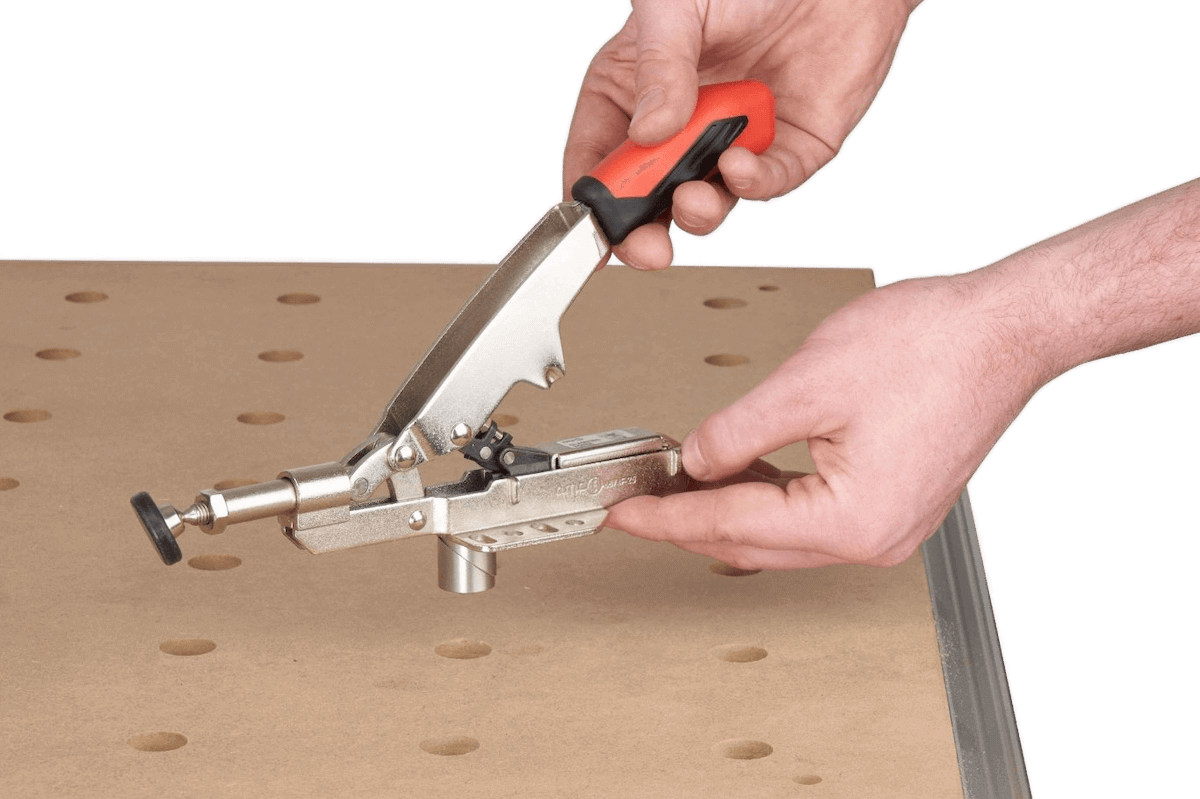

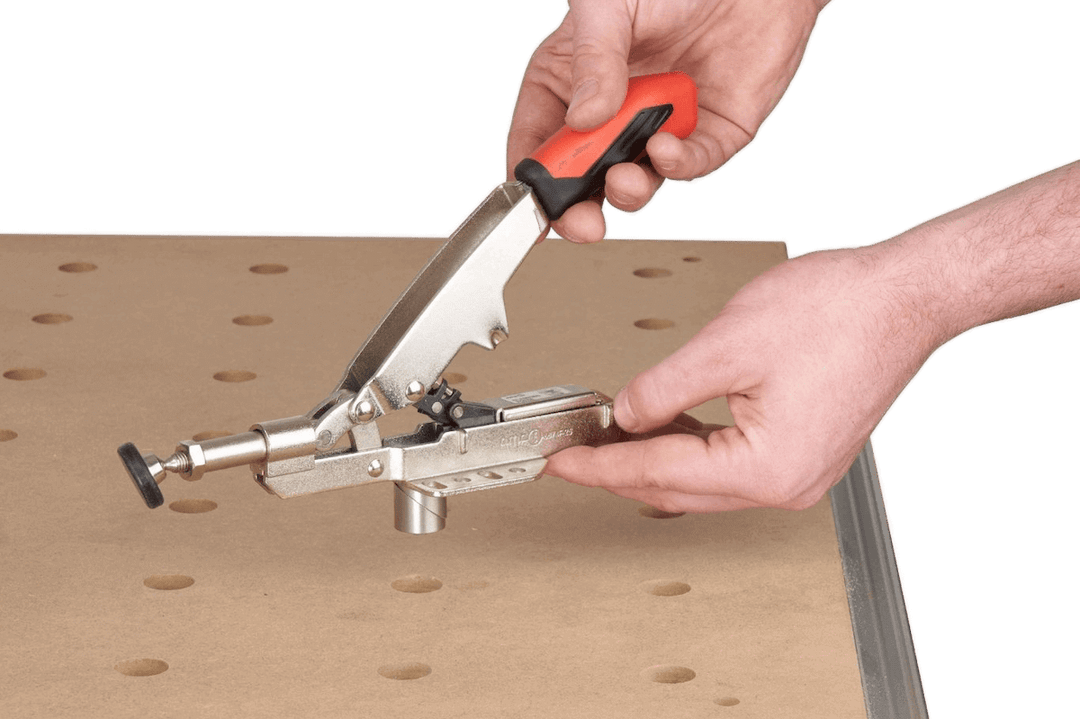

• Serietakt: Åbn håndtaget, spænderen bevæger sig 13 mm tilbage, skift emne, luk håndtaget – indstillingen forbliver den samme, kun emnet skiftes.
• Spænding af varierende tykkelser: 35 mm-udligningen kan rumme emner med forskellige dimensioner uden at bolten skal flyttes.

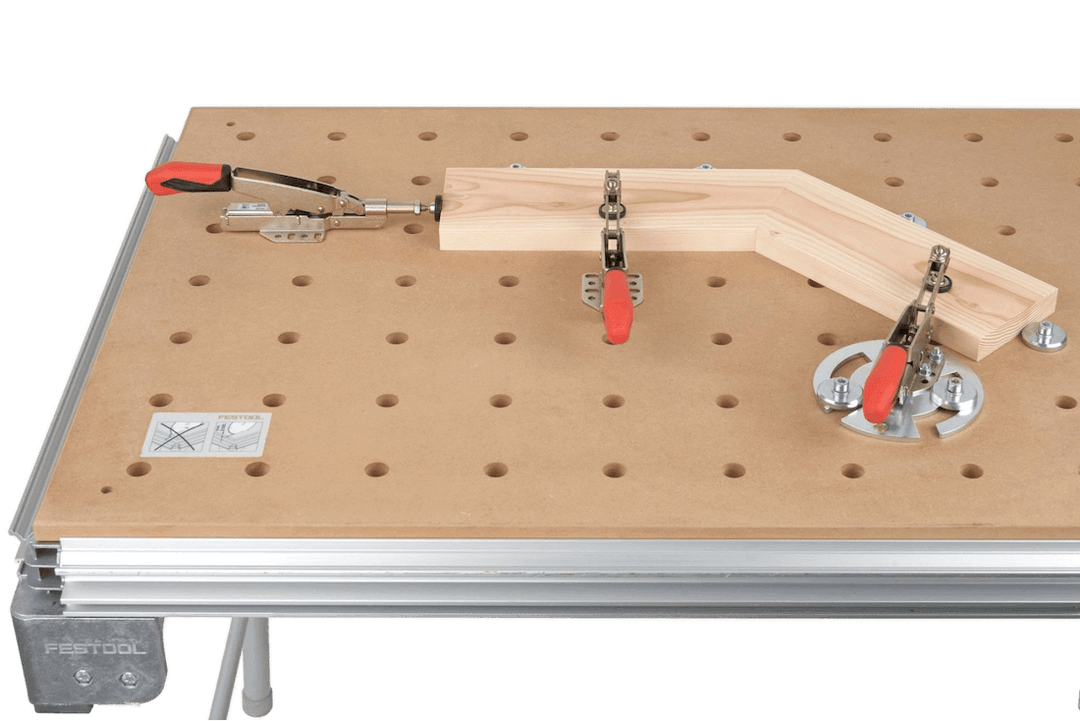

• Fastgørelse af rammer og limsamlinger: Tryk de to emner mod hinanden, mens den lodrette spændemekanisme holder dem nede ovenfra.

Passer det til dit bord?

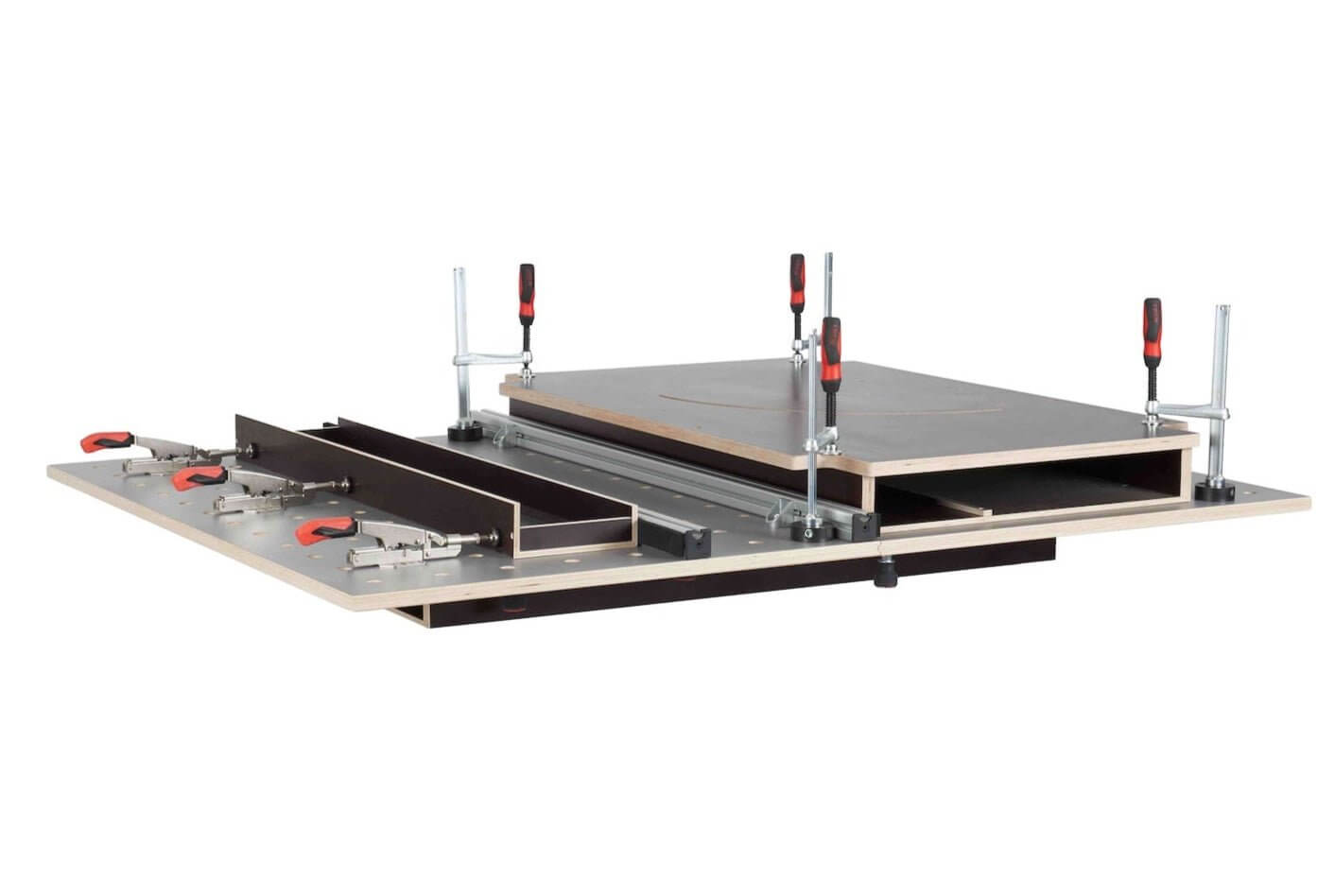

Klembolten passer ind i ethvert 20 mm-hulmønster – alle Hubtische fr RUWI , Festool MFT, Sauter Variobench og hjemmelavede konstruktioner. Positionsvinklen fungerer godt som fast modholder, mens den lodrette spændebeslag holder fast ovenfra. Hvis du har brug for en vridningssikker fastgørelse, selv under tværkræfter, fås den med en rund adapterplade – den forankres i rasteret med to klembolte.

Alle detaljer

Mål
Længde: 253 mm
Vægt: 0,5 kg

Funktion
Justering: trinløs, op til 35 mm
Tilbageførsel: automatisk, 13 mm

Spændesystem
Hulmønster: Ø 20 mm
Spændebolte: rustfrit stål, Ø 20 mm, med unbrakoskrue

Oprindelse
Fremstilling: fremstillet i Tyskland
