Hurtigudløser med aluminiumsprofil

Praktiske hurtigspændeklemmer specielt til aluminiumsprofiler

Hurtigspændebånd til håndværk, maskinteknik og industri

RUWI hurtigspændere - Den effektive excentriske teknologi til aluminiumsprofiler

Hurtigere fastspænding uden nøgle: Vores RUWI hurtigspændere bruger det excentriske håndtagsprincip til sikkert at fastgøre emner, vinkler eller anslag i T-notprofiler (not 6, 8, 10) uden brug af værktøj. Det gør dem velegnede som hurtigspændere til profilskinner i værksteder, handel, maskinteknik og industri. Hvor andre bruger vingeskruer, skal man hos os bare dreje på håndtaget - og så sidder alt bombesikkert.

Introduktion og oversigt

Vores hurtigspændere er baseret på princippet om at "spænde i stedet for at skrue": Et excentrisk håndtag presser en T-not-møtrik ind i din aluminiumsprofil - med blot et kort håndtagsslag. Det giver dig mulighed for at fastgøre komponenter, inventar, stopskinner eller beslag på få sekunder og løsne dem lige så hurtigt. Især på aluminiumsprofilskinner opnås sikker fastgørelse på ingen tid.

Højdepunktet: Det excentriske spændesystem eliminerer behovet for værktøj. I stedet for at skrue i en uendelighed drejer du justeringsmøtrikken én gang, så den passer til emnets tykkelse, og så klikker du bare - og du kan opnå spændekræfter på 2,5 kN til 4 kN. Det sparer dig for en masse tid på værkstedet, især når du ofte skifter emne eller anslag. Det gør RUWIs hurtigspændere til det første valg inden for værktøjsfremstilling og maskinteknik.

Teknisk design og funktionalitet

RUWI's hurtigspændere er excentriske spændere, der klemmer positivt i profilrillen. Deres kerne er en cylindrisk grunddel (f.eks. Ø20 mm) og en fjedermonteret bolt. Når håndtaget drejes, trækker denne bolt T-notmøtrikken opad i noten - en kort håndtagsvandring multiplicerer din manuelle kraft med en faktor 20 til 25.

  • Excentrisk håndtag: Det klemmer glideblokken fast i sporet med minimal indsats og sikrer en sikker fastgørelse.
  • Justeringsmøtrik: Finjustering af spændeslaget, så du kan justere fastspændingen præcist til emnets højde eller materialetykkelse.
  • Fjederprincip: Montering af en returfjeder, så strammeren automatisk vender tilbage til åben position, når den slippes.
  • Materialer af høj kvalitet: stål, galvaniserede glideblokke, aluminium eller zinkstøbte håndtag - robuste og holdbare (Made in Germany). Perfekt til kontinuerlig brug i industri og handel.

På den måde kan du nemt få 2,5 kN til 4 kN spændekraft ud af ~100 N manuel kraft. Det er nok til at holde anslag eller emner sikkert fast, når der bores, fræses eller monteres på profilskinner og aluminiumsprofiler. Håndtaget går mærkbart og positivt i indgreb og minimerer dermed utilsigtet frigørelse, selv i tilfælde af vibrationer i værkstedet.

Modeller og varianter med hurtig udløsning

For at sikre, at du har den perfekte løsning til enhver profiltype og enhver fastspændingssituation, fås vores hurtigudløsere i forskellige designs:

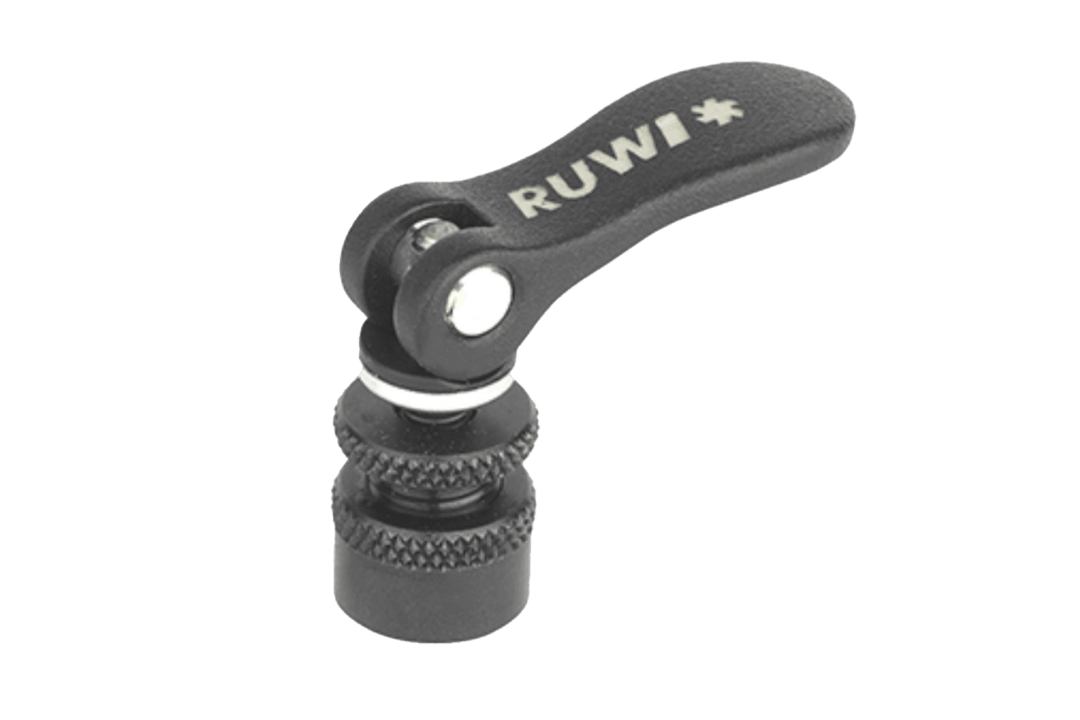

  • Ø15 mm til not 6: Meget kompakt design (totalhøjde ~34 mm), spændehøjde ~6 mm, spændekraft ~1,5 kN. Ideel til små systemer (f.eks. 30×30 profiler), modelbygning eller lette opgaver.

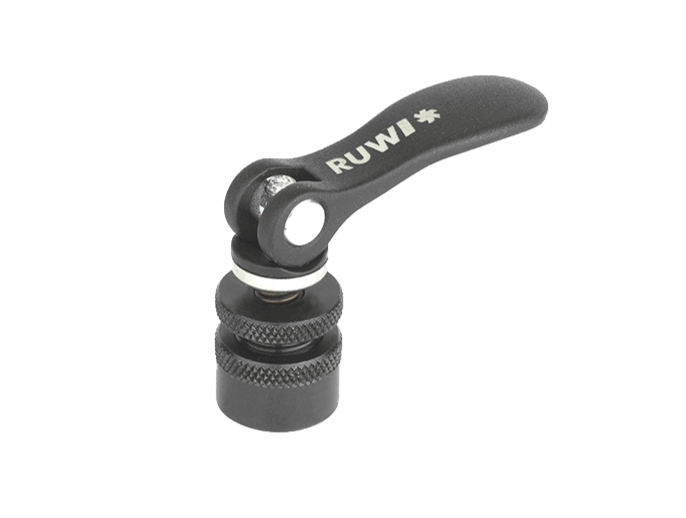

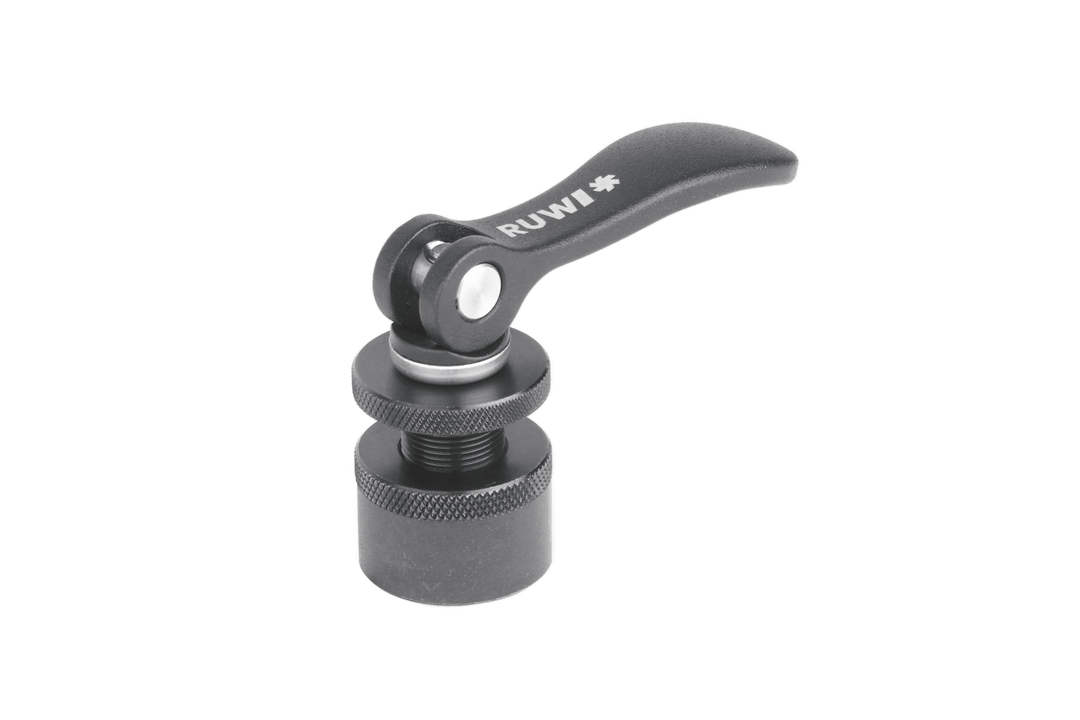

  • Ø20 mm til not 8 / 10: Allrounderen. Samlet højde ca. 44-47 mm afhængigt af version, spændeslag 8-11 mm, spændekraft ~2,5 kN. Passer til standard 40×40- eller 45×45-systemer.

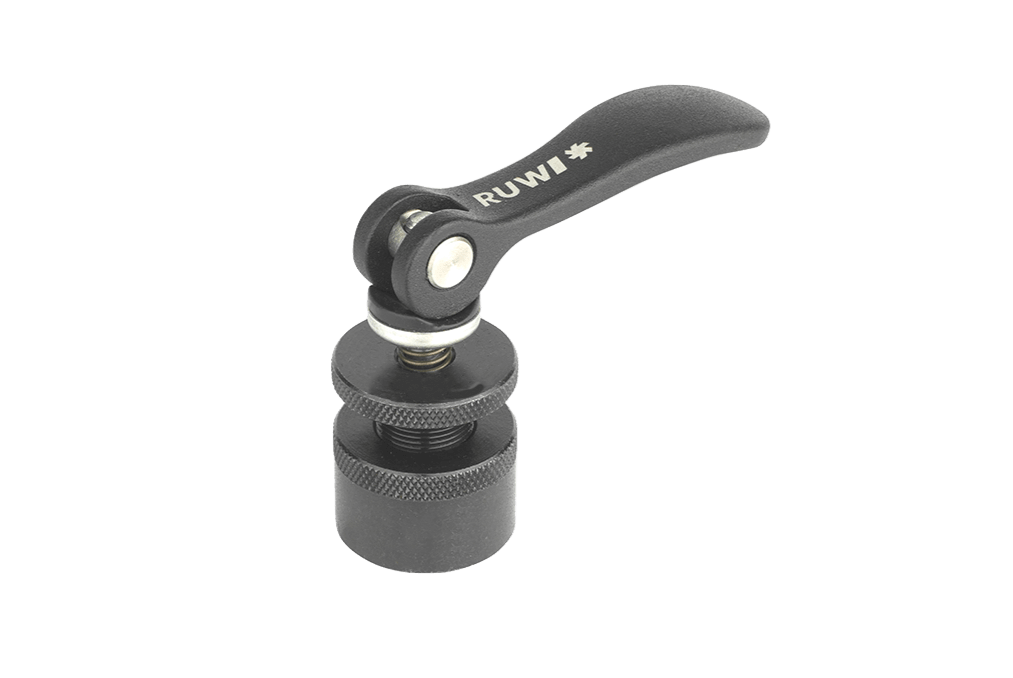

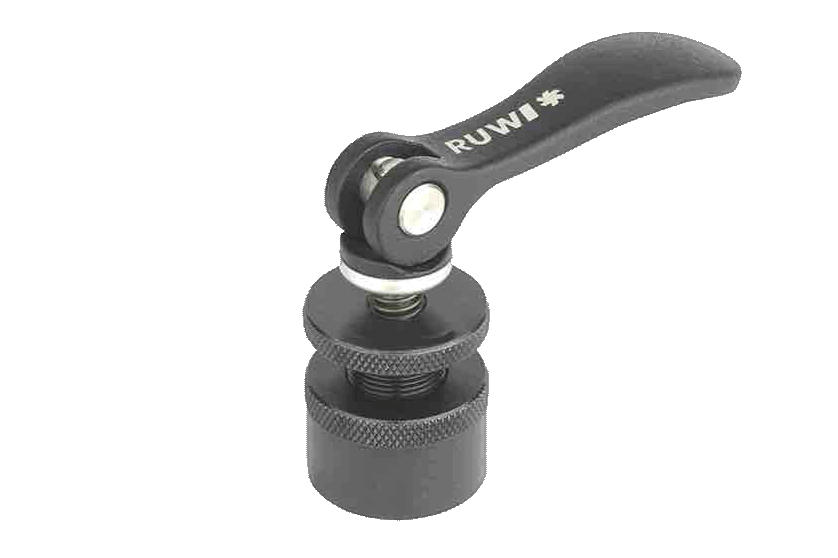

  • Ø30 mm til not 8 / 10: Større grundkrop til højere spændekraft (op til 4 kN) og større spændehøjde (14-26 mm). Perfekt til tykkere arbejdsemner eller rammekonstruktioner.

Glideblokkene er skåret til, så de passer i næsten alle aluminiumsprofiler fra forskellige producenter (Item, Bosch Rexroth osv.) - det vigtigste er, at notbredden er korrekt. Hvis du er i tvivl, rådgiver vi dig gerne, så du kan finde den rigtige model til dit profiltværsnit og dine emnedimensioner.

Ergonomi og økonomi

Ergonomiske fordele:

  • Enhåndsbetjening: Du skal blot dreje på grebet, den anden hånd holder emnet.
  • Ingen skruenøgle: Du behøver ikke længere at lede efter værktøj, alt gøres uden værktøj.
  • Haptisk feedback: Du bemærker straks, om klemmen passer perfekt.
  • Hurtig omstilling: Hver fastspændingsproces tager kun få sekunder, hvilket reducerer træthed ved hyppige omstillinger.

Økonomiske fordele:

  • Betydelige tidsbesparelser: Mindre opsætningstid og hurtigere justering øger din effektivitet.
  • Alsidig genbrug: Når du har købt dem, kan du bruge spænderne i andre projekter.
  • Lang levetid: "Made in Germany" med robuste materialer betyder pålidelig funktion i mange år. Reservedele er tilgængelige.

Det betaler sig, især inden for industri, maskinteknik og værktøjsfremstilling. Selv om RUWIs hurtigspændere er dyrere end simple T-møtrikker med vingeskruer, tjener de hurtigt sig selv ind ved at spare på opstillingstiden.

Quick release-tilbehør og kompatible RUWI-produkter

Vores hurtigudløsere harmonerer perfekt med andre RUWI-løsninger. Du kan yderligere øge anvendeligheden af din profilteknologi:

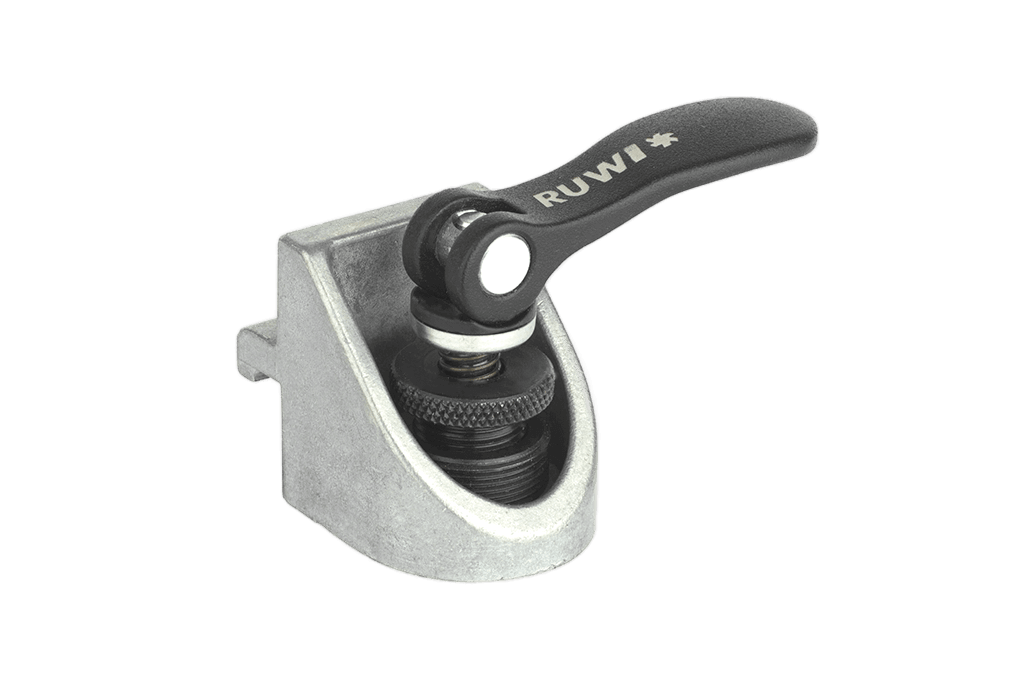

  • Spændevinkler med hurtigudløser: Firkantede stålvinkler med formonteret klemme. På denne måde kan du bygge retvinklede rammer eller stop på ingen tid.

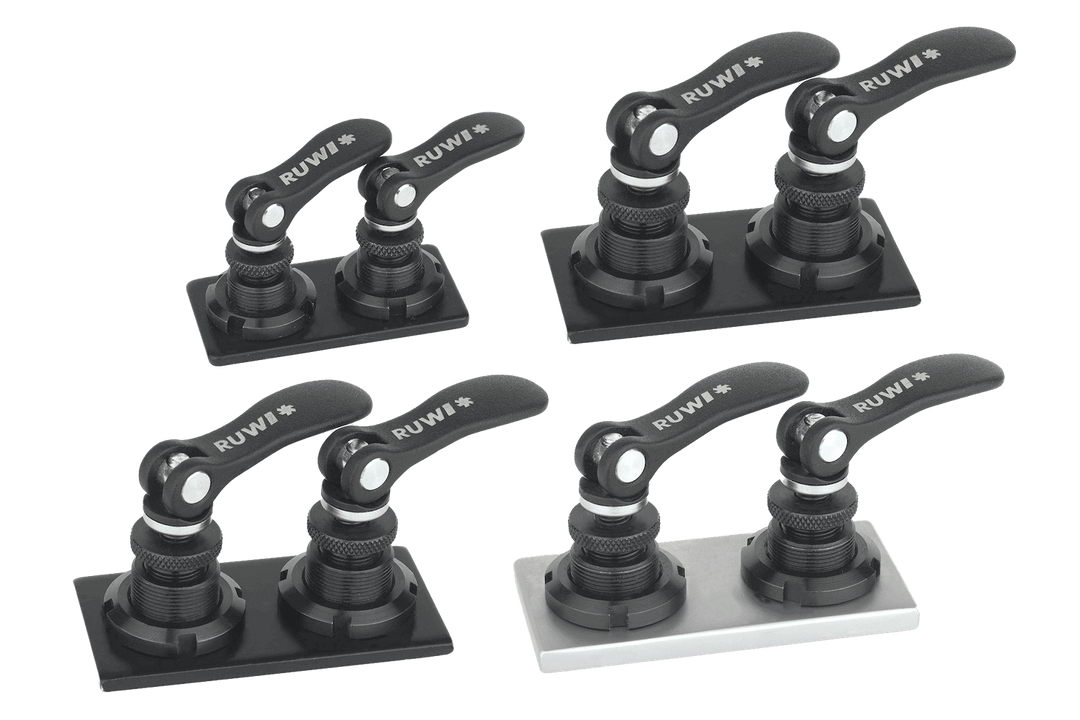

  • Adapterplader med to klemmegreb: Til at forbinde to profiler fladt eller til at fastgøre en profil på en monteringsplade uden skrueforbindelse.
  • RUWI boreborde og fræsestop: Mange RUWI bordsystemer fungerer med profilriller, så du kan fastgøre emner direkte med vores hurtigspændbare klemmer.

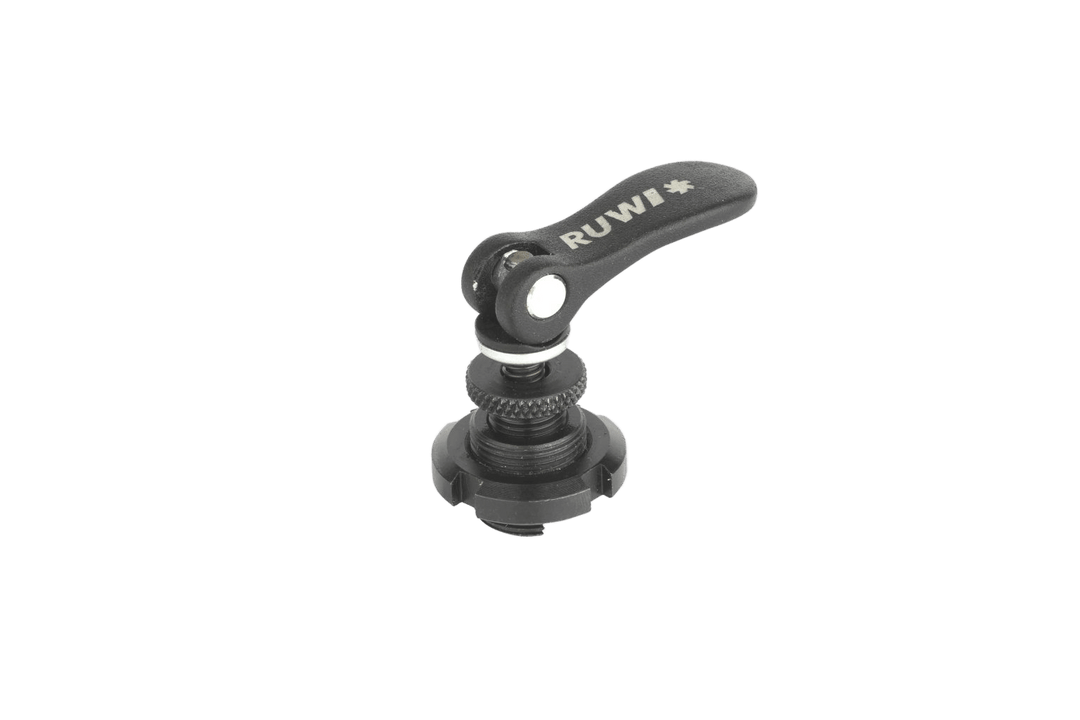

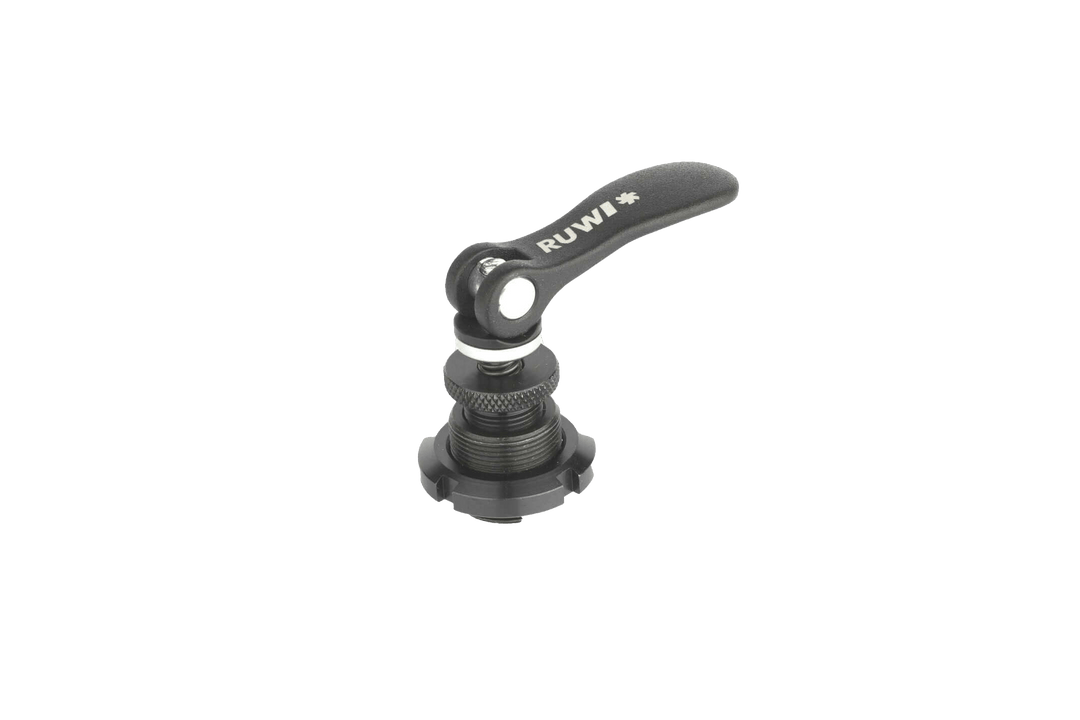

  • Klemme med udvendigt gevind: Hvis du ikke bruger en profil, men gevindhuller (f.eks. M20), kan vi tilbyde dig tilsvarende bolte til at bruge den samme excentriske håndtagsmekanisme.

Praktiske anvendelsesområder

  • Træbearbejdning og værksted: Hurtig fastgørelse af arbejdsemner på boreborde Boreborde eller fræseborde (riller i stedet for hulmønster), fleksible stop, limrammer i snedkerier.
  • Metal- og maskinteknik: monteringskonstruktion, sensorholdere, stopskinner i profilrammer, hurtig omstilling under montering eller prototyper.
  • Møbelkonstruktion og indretning: Midlertidige karkassekonstruktioner, presninger eller monteringsanordninger, simpel limning i profilrammen.
  • Messekonstruktion og prototyping: Hurtig montering og afmontering af aluminiumsprofilstrukturer, frit positionerbare vinkler uden værktøj.
  • CNC & Automation: Fastholdelsesanordninger på CNC-borde, fleksible fastspændingspunkter i automatiserede eller halvautomatiske systemer.

Når du skal spænde meget i en profilrille, har du en særlig fordel: ingen nøgle, ingen besværlig drejning - bare klik på håndtaget, og så er du i gang.

Kort sagt: RUWI quick release er det pålidelige værktøj til fastspænding i ethvert miljø.

Fordele i forhold til konventionelle metoder

  • Korte opsætningstider: Afspænd og flyt på få sekunder i stedet for at løsne/stramme vingeskruer i skift.
  • Værktøjsfri betjening: Du sparer dig selv for at lede efter unbrakonøgler, gaffelnøgler osv.
  • Modularitet: Forskellige profilproducenter, forskellige rillebredder - vi har en passende løsning til alle.
  • Højt kraftniveau: Op til 4 kN, positiv fastspænding via excentrisk mekanisme.
  • Øget arbejdssikkerhed: Arbejdsemner fastspændes nemt og korrekt, fordi det er så nemt.

Købsråd og tips

For at hjælpe dig med at finde præcis de rigtige strammere, har vi samlet et par vejledende spørgsmål:

  • Hvilken profilrillebredde? Rille 6, 8 eller 10 - vælg den tilsvarende Ø15-, Ø20- eller Ø30-spænder.
  • Spændehøjde eller emnetykkelse: Vil du spænde flade eller højere dele op? Måske har du brug for en "lang" version med større justeringsområde.
  • Kraftkrav: Til lette applikationer er ~2,5 kN tilstrækkeligt; Til tungere belastninger skal du bruge de større modeller (op til 4 kN).

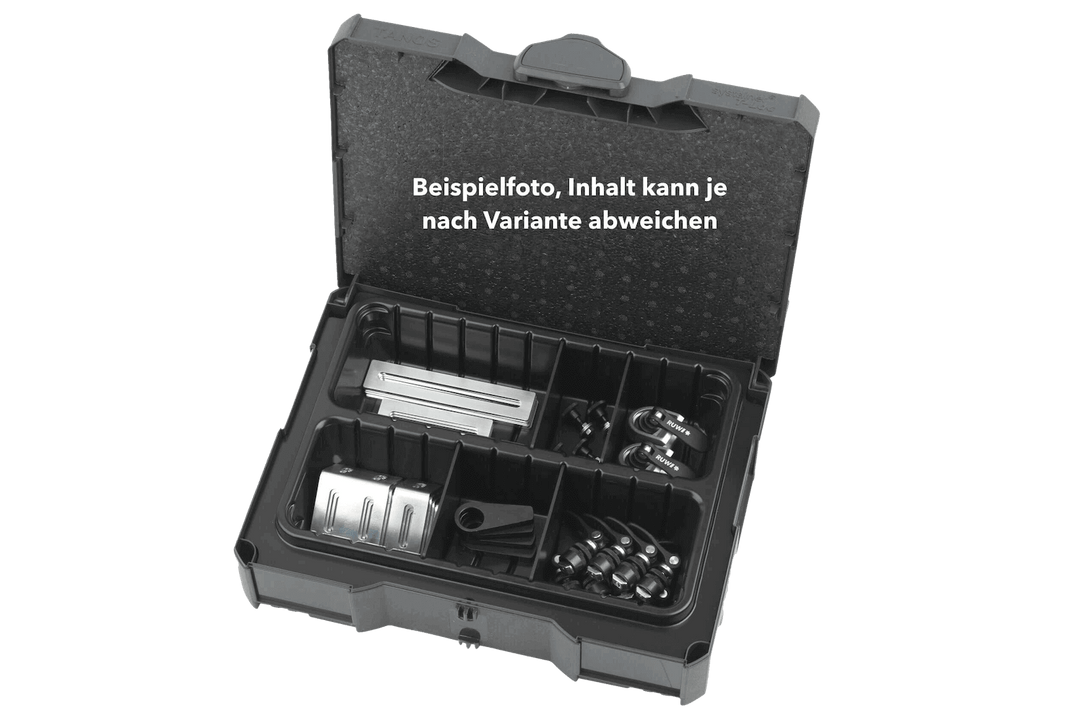

  • Har du brug for tilbehør? Spændebeslag, adapterplader, spændebånd med udvendigt gevind - vores sæt gør det lettere for dig at komme i gang.

Til industriel drift, serieproduktion eller hyppigt skiftende emnedimensioner tjener spændebåndene sig normalt meget hurtigt ind. Inden for hobby- eller prototypesektoren er de en praktisk opgradering, der fremskynder din arbejdsgang enormt. Vi hjælper dig gerne, hvis du er usikker på, hvilken størrelse og design der passer bedst.

Konklusion

RUWI quick-release klemmer er en ægte game changer, når det kommer til fastgørelse i aluminiumsprofilriller. Du kan opnå høje spændekræfter med minimal indsats, uden værktøj og med enorme tidsbesparelser. Det øger effektiviteten, sikkerheden og fleksibiliteten i lige så høj grad - uanset om du arbejder med handel, montage, messebyggeri eller industrielt inventar.

Takket være "Made in Germany"-kvalitet, et bredt udvalg af tilbehør og mange års levering af reservedele er du altid på den sikre side. Vores quick releases passer til mange profilproducenters systemer og kan bruges pålideligt i årevis. Vi ser frem til, at du prøver dem - du vil ikke undvære dem igen!
