Smarte fastspændingsværktøjer specielt til 20 mm-hulmønster
Spændinger på 20 mm-hulmønsteret
Alle fastspændingsværktøjer her griber direkte ind i hulmønsteret på dit bord via en fastspændingsbolt med en diameter på 20 mm – på RUWI -fræsebordet, på løftebordet, på bordforlængeren eller på Festool MFT. Du sætter værktøjet i hullet, strammer bolten, og så sidder det fast præcis der, hvor dit emne har brug for det. Da bolten er den samme overalt, kan hvert emne flyttes frit mellem dine borde.
Hvilken spænder skal man bruge til hvilken opgave?

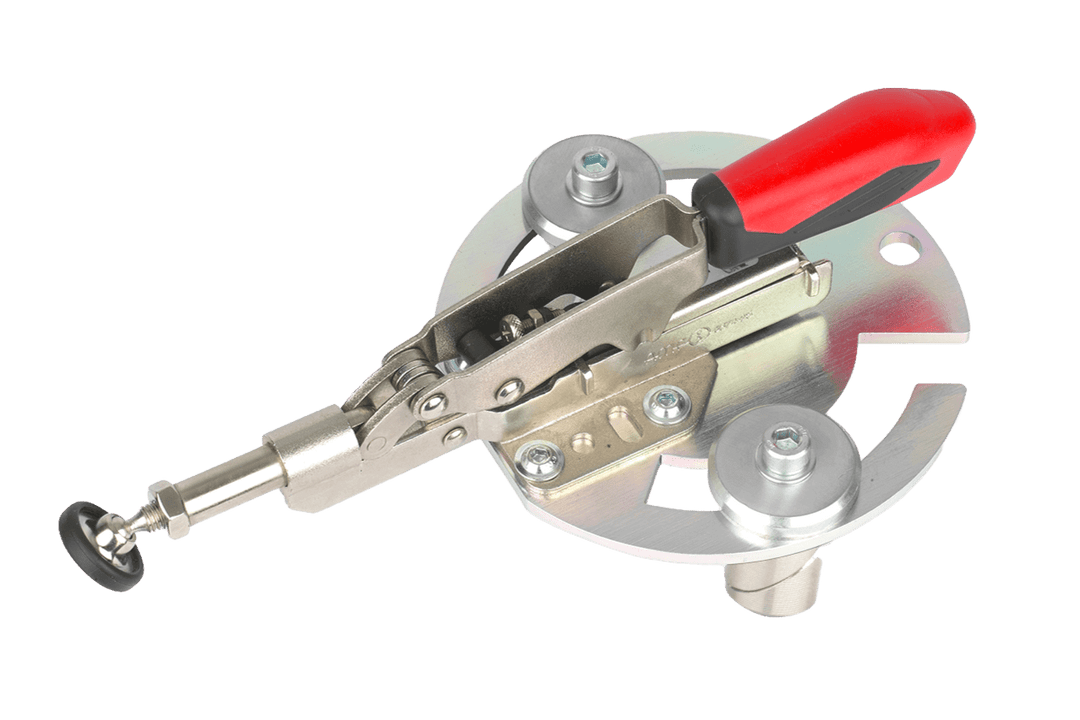

- Tryk emnet ned på bordet ovenfra: Lodret spændemekanisme – holder fladtliggende emner på plads under boring, fræsning eller slibning.

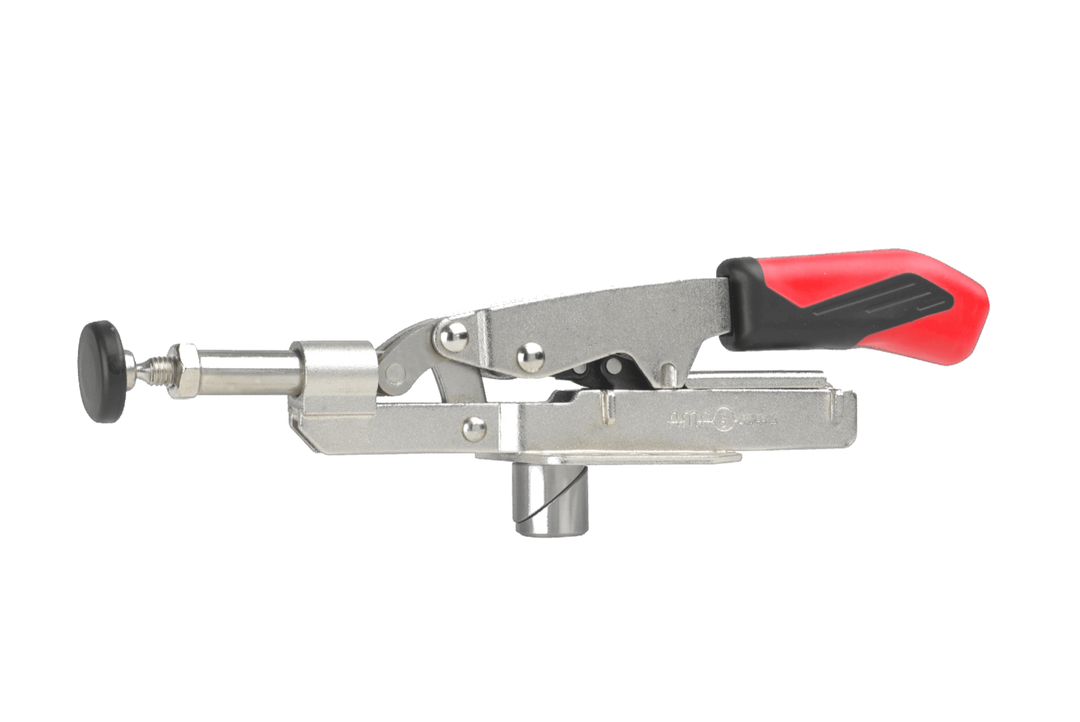

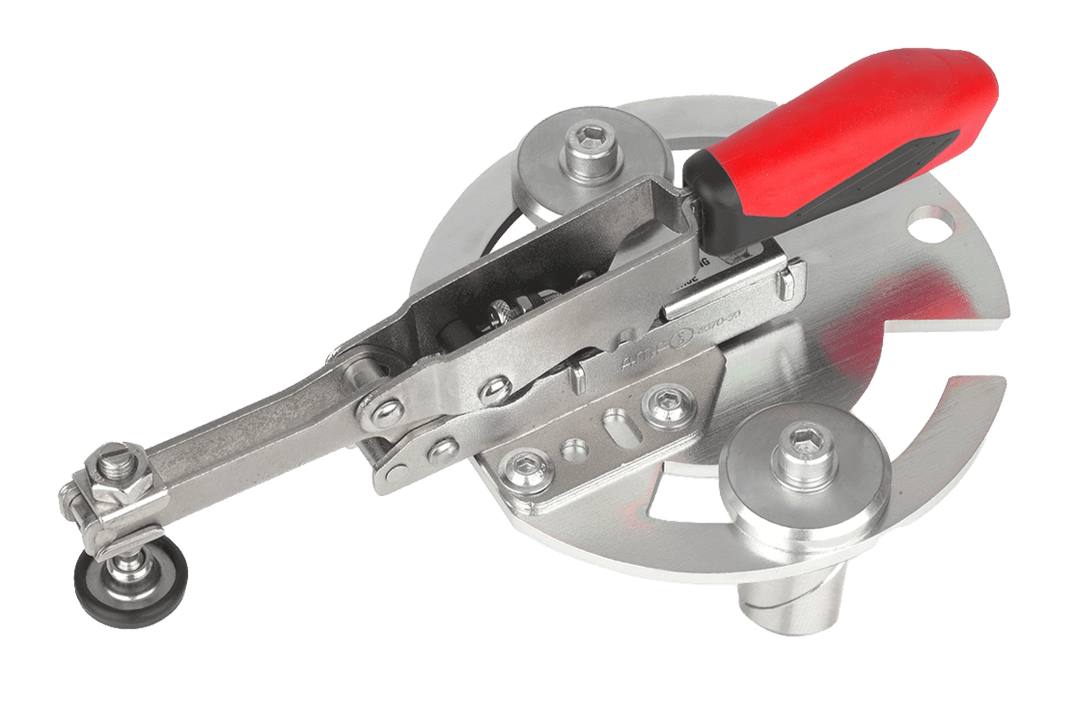

- Spænd emnet i siden mod en anslag: Vandret spændemekanisme – trykker vandret, f.eks. mod en anslagskant.
- Hurtig og præcis fastspænding: Ekscenterspændere – fastgøres med et håndtag, til gentagen fastspænding i serieproduktion.

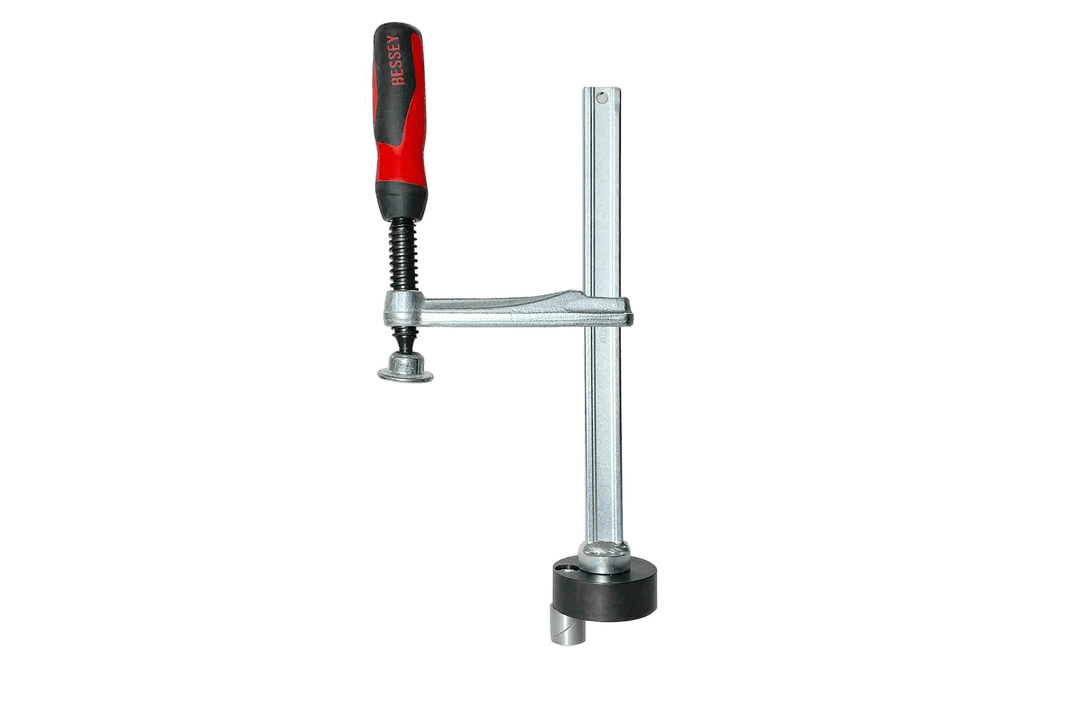

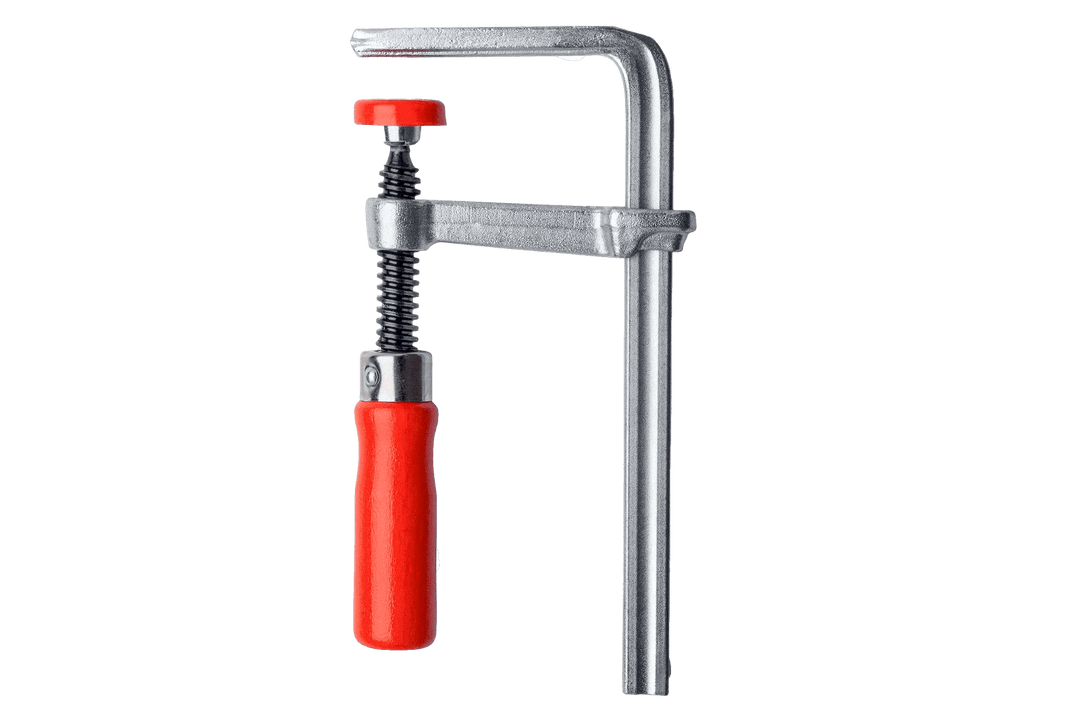

- Fri placering med stort spændingsområde: Bessey-skruetvinge TW 16 med adapterplade eller Bessey-bordtvinge GTR 160/60.

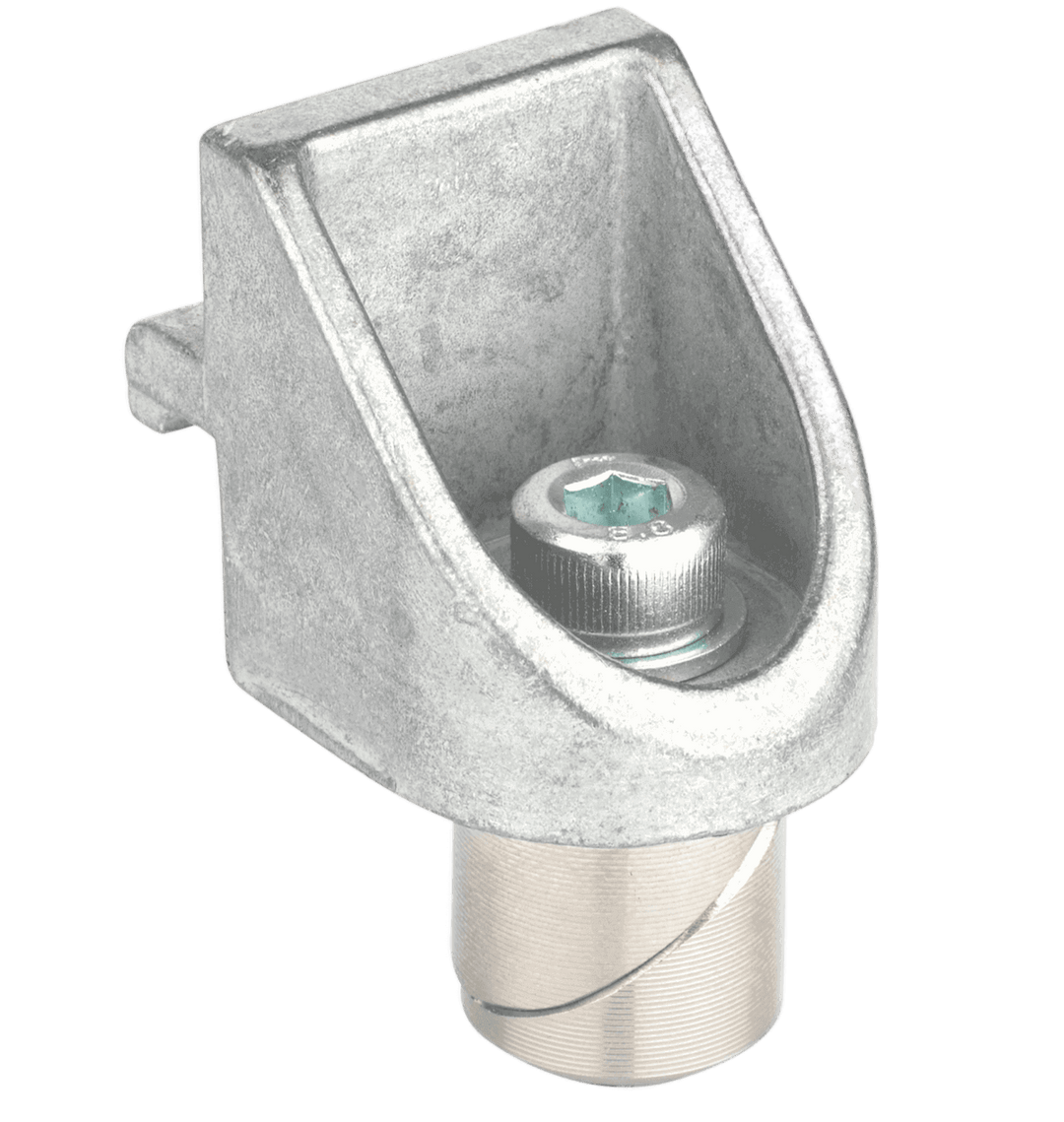

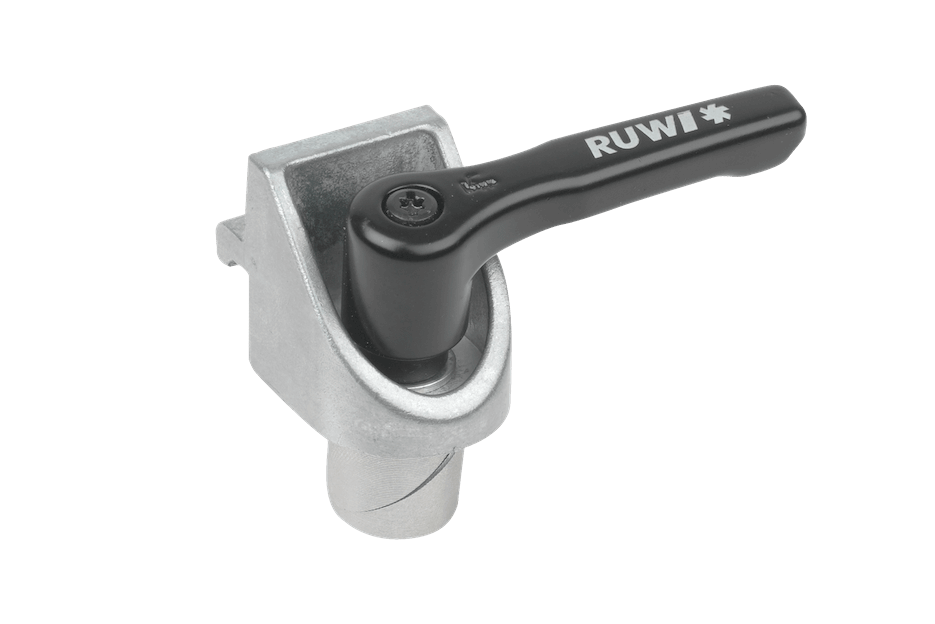

- Justering og fastgørelse af emner: Positionsvinklen og fastspændingsvinklen med fastspændingshåndtaget sikrer en fast anslagskant.

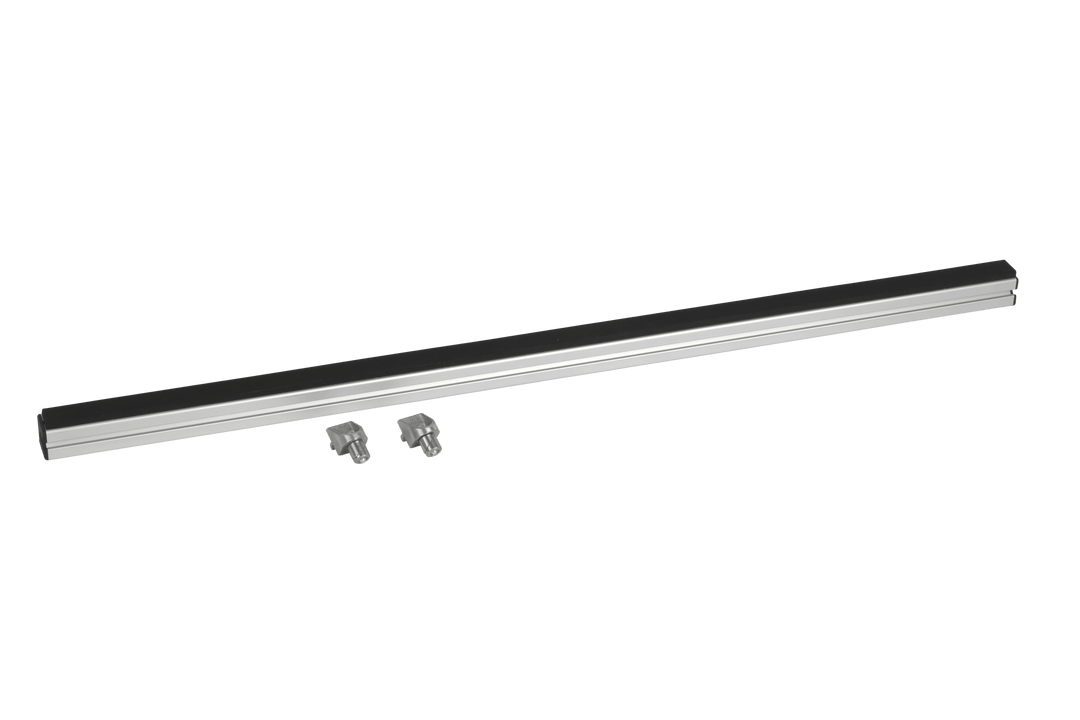

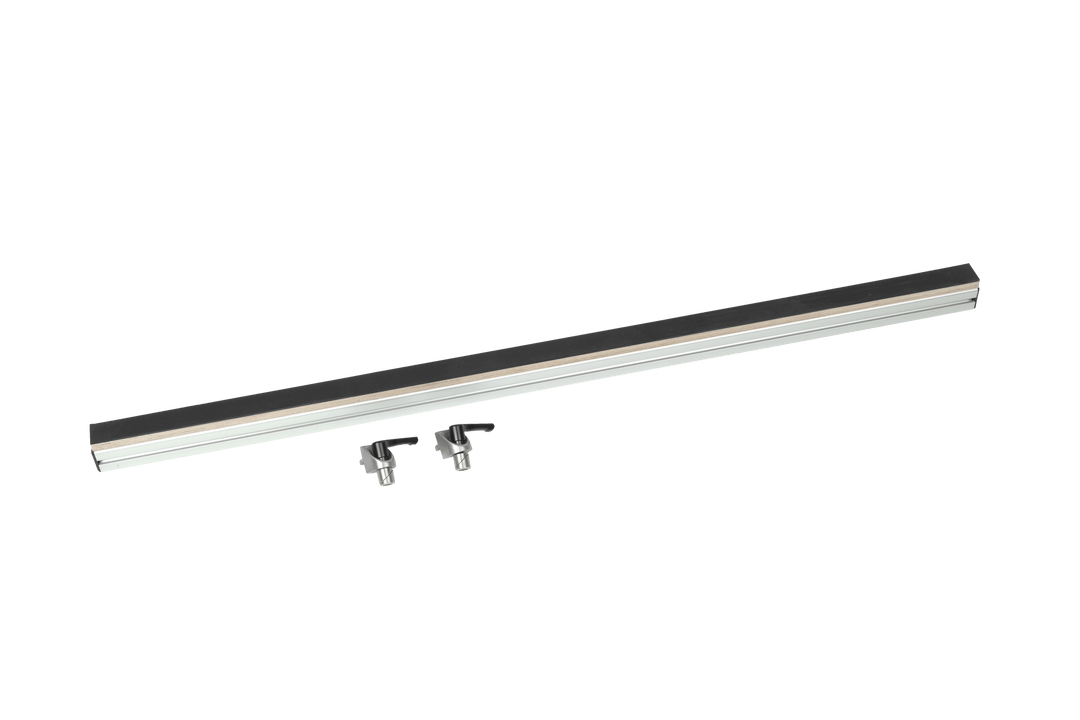

- Sikker placering af lange emner: Støtteskinner og sættet med skridsikker belægning holder materialet på plads og forhindrer det i at glide.
Sammenligning af spændingsretning og udligning
Hvordan de tre RUWI-spændere adskiller sig teknisk set – og hvorfor den automatiske udligningsfunktion er vigtig i hverdagen: De spænder emner af forskellig tykkelse, uden at du behøver at justere trykspindlen hver gang.
| Spanner | Spændingsretning | Automatisk udligning ved skiftende tykkelser |
|---|---|---|
| Lodret spændeværk | fra oven ned på bordet | 35 mm (højdejustering op til 40 mm) |
| Horisontal spændemekanisme | vandret mod et anslag | 13 mm (slagudligning op til 35 mm) |
| Ekscenterspændere | ved hjælp af en arm (ekscentrisk mekanisme) | – (hurtig gentagelse) |
Den lodrette spændemekanisme er en knæledsspændemekanisme med trykspindel og udligner – ligesom den vandrette spændemekanisme – selv varierende emnetykkelser; den excentriske spændemekanisme spændes fast ved hjælp af en håndtag uden spindel, men er til gengæld hurtigere ved gentagne spændinger. Alle tre sidder fast via spændebolten (Ø 20 mm) i hver rasterposition.

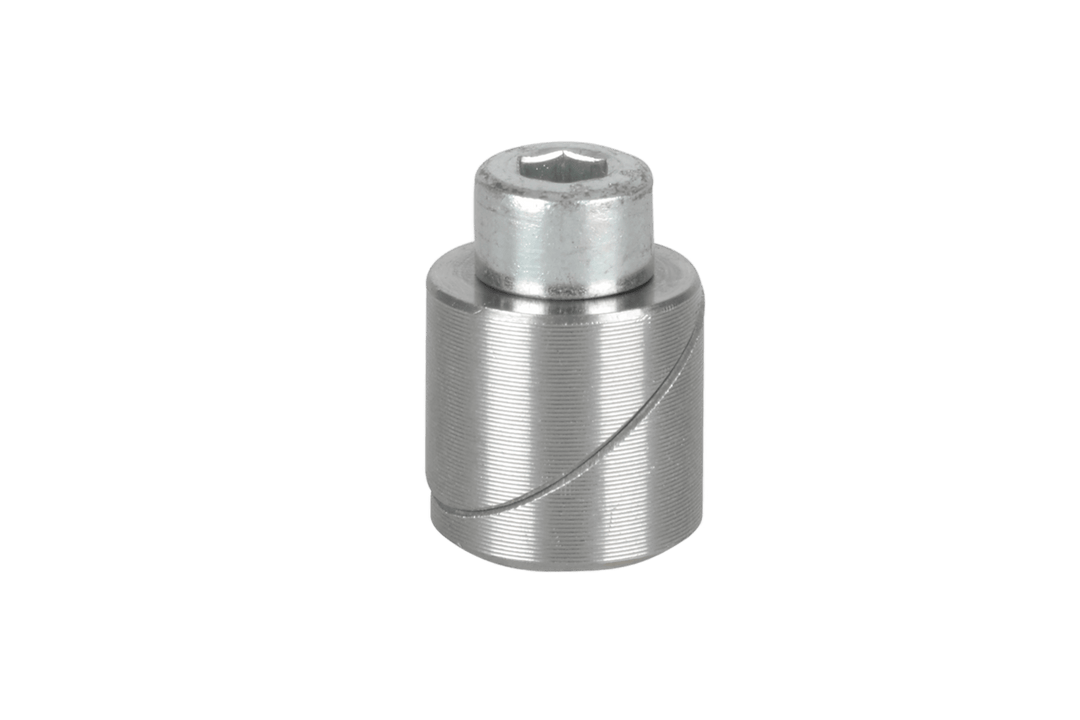

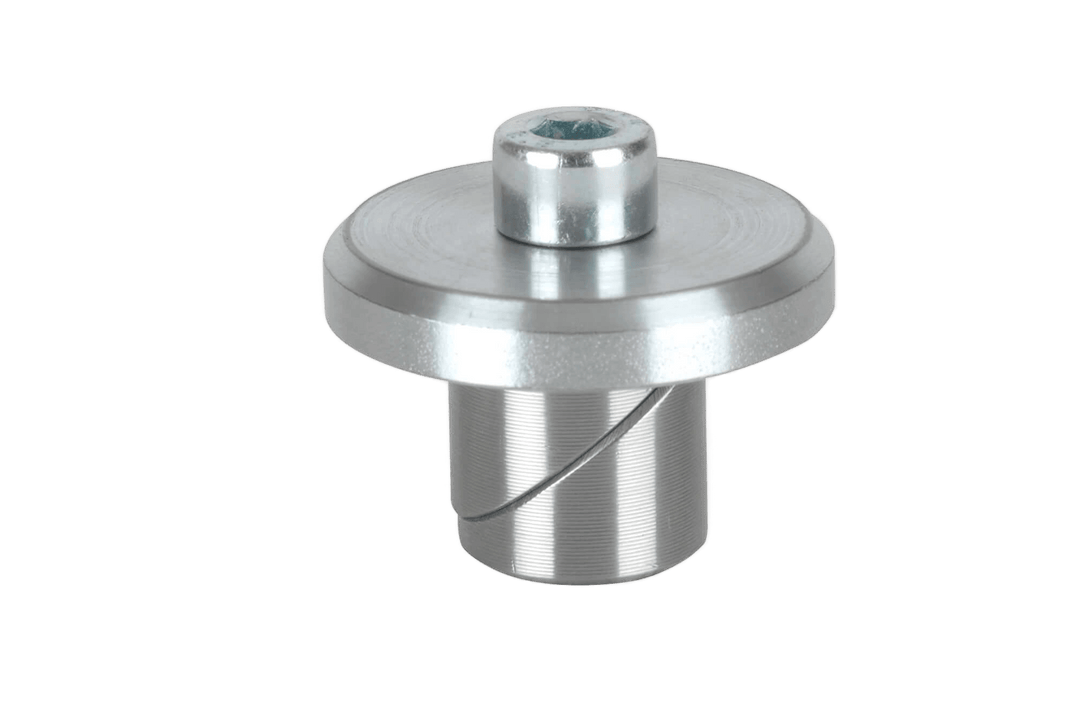

Hvis du kun har brug for fastgørelsen til hulristen, kan du også købe den enkelte klembolt med skrue eller klembolten med skive separat – for eksempel for at kunne bygge dine egne anordninger.

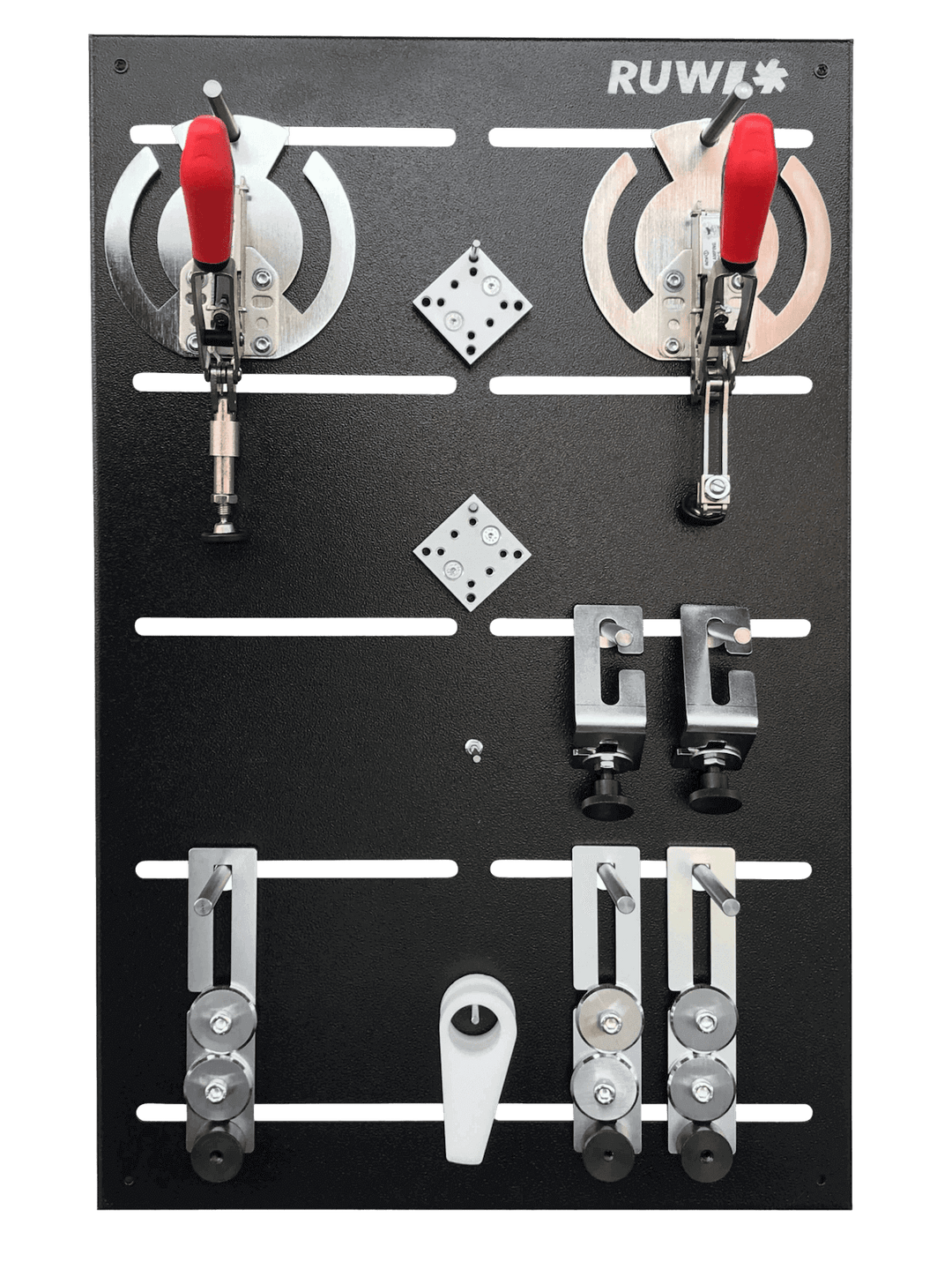

Den hurtigste start: Premium-sættet
Hvis du ikke ønsker at sammensætte det del for del, kan du vælge fastspændingssystemet Premium Set til hulriste med en diameter på 20 mm. Det samler de vigtigste fastspændere og klembolte i ét sæt – et enkelt grundudstyr, som du kan gå i gang med med det samme og senere udvide efter behov.
Kan kombineres med åbne værktøjer
Systemet er bevidst åbent: Ud over RUWI -spændere kan også Bessey-klemmer monteres på fastspændingsbolten, og værktøjerne passer til ethvert bord med 20 mm-raster – ikke kun til RUWI -borde, men også til Festool MFT. Du finder passende tilbehør til anslag blandt adaptere og anslag.
Ofte stillede spørgsmål
Skal jeg bruge værktøj til at spænde det fast?
Du strammer fast klembolten ovenfra med en unbrakonøgle SW 6 – det holder spænderen sikkert fast i hulristen. Selve spændingen foregår derefter hurtigt ved hjælp af en håndtag eller en trykspindel.
Hvilken bordtykkelse skal klembolten have?
Klembolten kan fastgøres i bordplader med en trætykkelse på mindst ca. 16 mm og i metalplader med en tykkelse på mindst 4 mm. Tyndere plader kan ikke holde bolten sikkert på plads.
Hvad er formålet med den automatiske udligningsfunktion?
Den spænder emner med forskellig tykkelse, uden at du behøver at justere trykspindlen hver gang – op til 35 mm for den lodrette spænder og op til 13 mm for den vandrette spænder. Det sparer tid, når der skiftes mellem forskellige emner.
