Spændesystemssæt til monterings- og svejsebord med rille

Med RUWI -spændesystemssættet kan du udstyre dit svejse-, monterings- eller arbejdsbord til værktøjsfri fastspænding på profiler med not 8 til 10. Princippet: tryk, drej, fastgør. Med Ø 30-hurtigspændere og excenterspændere af metal kan du fastspænde emner ovenfra og fra siden – uden nøgle, på få sekunder. Adapterplader, adaptervinkler og anslagsskruer giver dig fastspændingsmuligheder til vandret og lodret fastspænding, og opbevaringspanelet (700 × 450 mm, pulverlakeret stålplade) med fastgørelsesstifter holder alt inden for rækkevidde på væggen.

Dette er det komplette byggesæt til metal- og jigkonstruktion: 6 hurtigspændere, Ø 30 mm, 4 excenterspændere med to drejelager, adapterplader i tre udførelser (200 × 60 mm, 180 × 40 mm med M6-gevind, rund Ø 140 mm), adaptervinkler og anslagsskruer – håndtagene er af støbt aluminium, grundlegemerne af brunet stål, pladerne er galvaniserede.

Sådan bruger du det

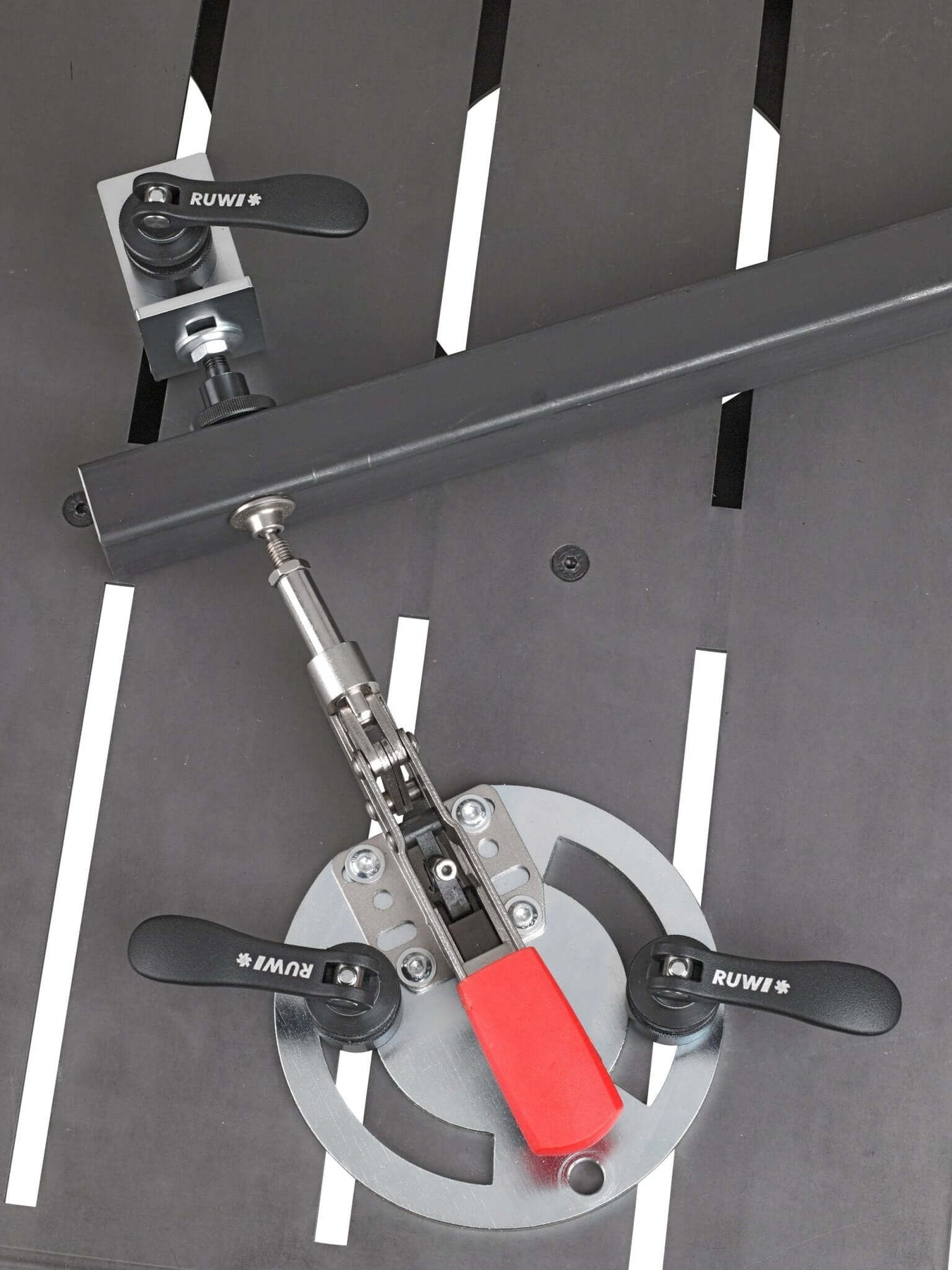

• Opsætning af fastspændingsanordninger: Adapterpladerne definerer fastspændingspunkterne, og hurtigspændere fastgør dem uden brug af værktøj – fastspændingsanordningen til den tilbagevendende ramme er klar på få minutter og kan flyttes lige så hurtigt.
• Serietaktning: Ekscenterarm bevæges fremad, emnet sættes på plads – armen bevæges tilbage, næste emne; seks hurtigspændere kan udstyre selv større samlinger fuldstændigt.

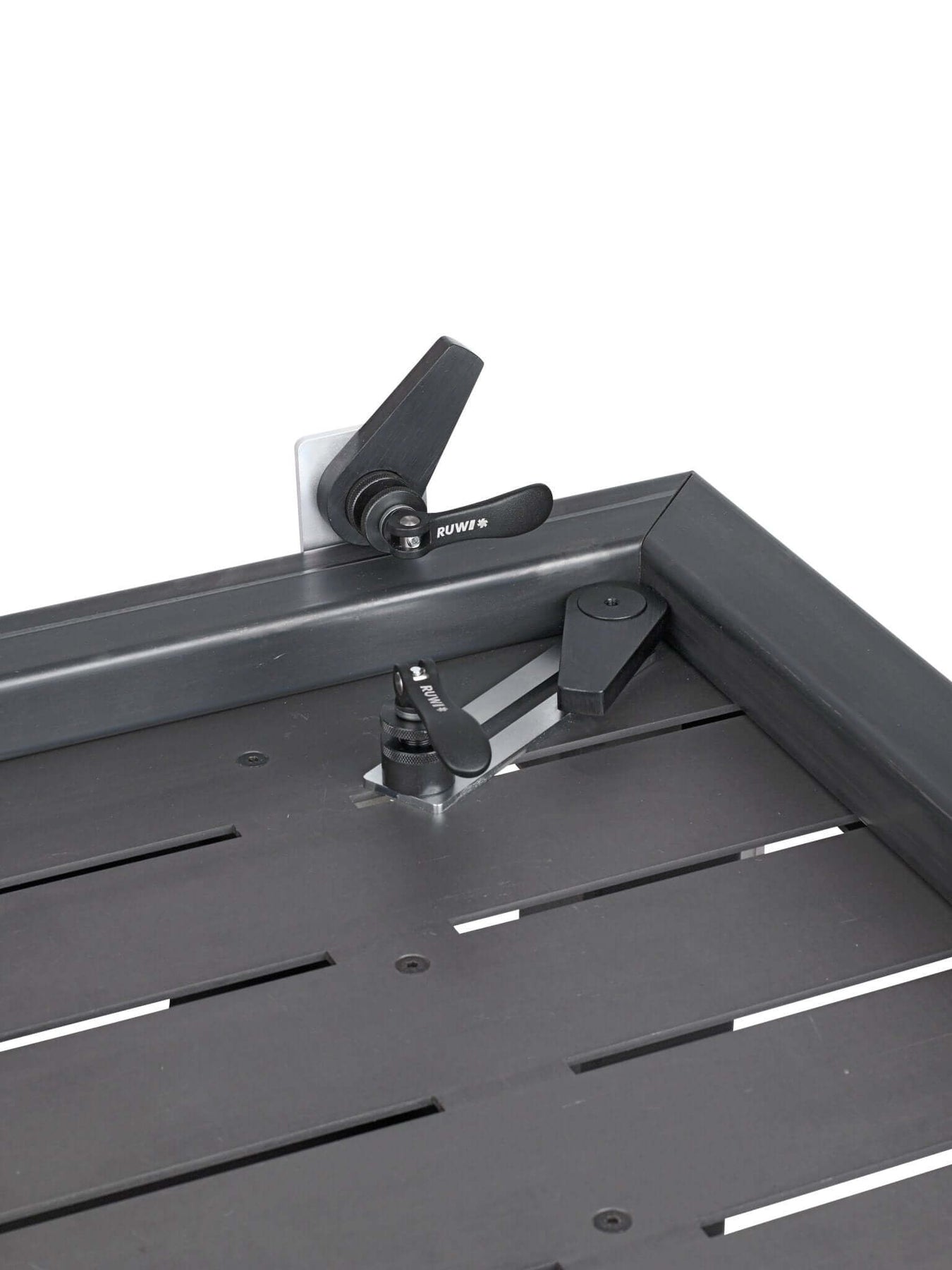

• Fra oven og fra siden: en rund plade til fastspænding nedad, en rektangulær plade med M6-gevind til det laterale trykpunkt – emnet er fastspændt i begge retninger.
• Orden på væggen: Hvert emne har sin egen stift på panelet ved siden af bordet – grebet sidder skjult, der ligger intet mellem emnerne.

Passer det til dit bord?

Sættet er beregnet til spor 8 til 10 og passer til svejse- og monteringsborde med denne sporbredde samt til borde med aluminiumsprofiler – det eneste, der er vigtigt, er sporet, ikke producenten. De passende RUWI-borde er svejsebordet med løftefunktion og spor samt svejsebordet med ben og spor. Den samme logik for borde med hulmønster tilbyder Premium-sættet til 20 mm-mønsteret, mens Starter-sættet med spor 8 er beregnet til lettere profilkonstruktioner; de enkelte komponenter fremgår af oversigten over hurtigspændere.

Downloads

• Vejledning til hurtigspændere (PDF)
• Datablad: Hurtigspændere (PDF)

Alle detaljer

Hurtigspændere og mekanik
Hurtigspændere: 6 × Ø 30 mm, til rille 8 til 10
Materiale: Ekscenterarm af støbt aluminium, grundkrop af brunet stål

Adapterplader
Udførelser: 200 × 60 mm, 180 × 40 mm (M6-gevind), rund Ø 140 mm
Materiale: Stål, galvaniseret

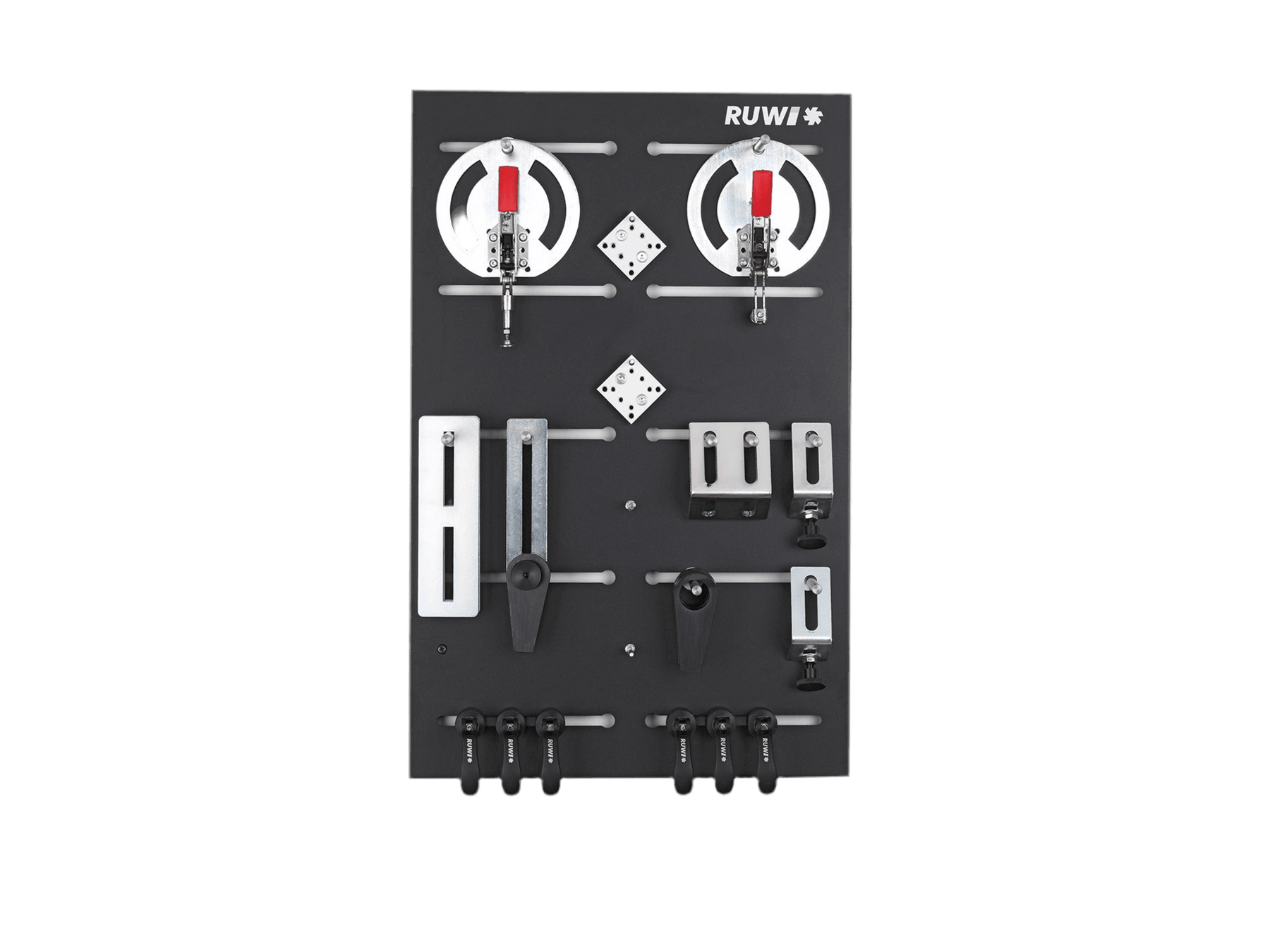

Opbevaringspanel
Mål: 700 × 450 mm
Udførelse: Stålplade, pulverlakeret
