Spændesystem, startpakke, rille 8

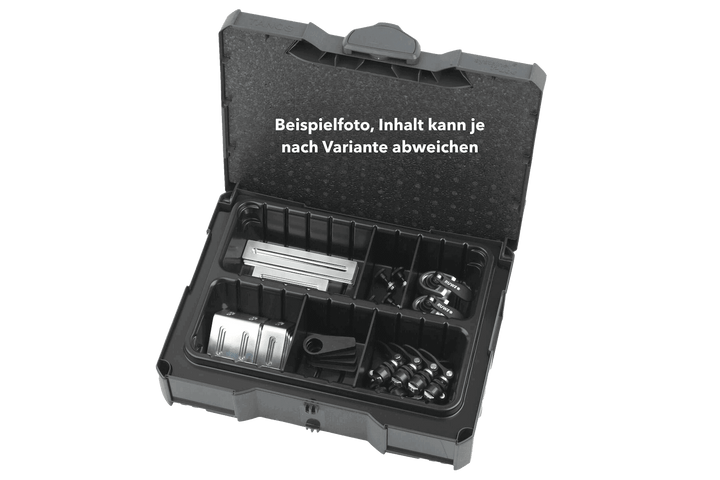

RUWI -spændesystemets startpakke er et komplet byggesæt til værktøjsfri arbejde med Nut-8-profiler – til håndværk og industri. Med det kan du forbinde profiler i ret vinkel, fastgøre dem parallelt med hinanden og spænde komponenter, anslag og emner – alt sammen uden skruer og værktøj. Delene ligger sorteret i en Systainer (400 × 300 × 105 mm) med variabel inddeling: 8 hurtigspændere Ø 20 mm, 2 klemvinkler med hurtigspændere, 4 excenterspændere Ø 20 mm, henholdsvis 4 adaptervinkler og adapterplader i små og store størrelser samt 4 anslagsskruer. I stedet for at købe delene enkeltvis har du hele grundudstyret til dine konstruktioner lige ved hånden.

Hjertet i systemet er hurtigspænderne: Du sætter dem ovenfra ind i rillen på et vilkårligt sted, trykker dem nedad mod fjederkraften, drejer dem 90 grader og vipper håndtaget. Her trækker en excenterskrue hammermøtrikken mod underskæringen i profilrillen og fastspænder komponenten med ca. 2,5 kN; spænhøjden indstilles på rillekransen, og løsningen foregår i omvendt rækkefølge. Adapterpladerne og adaptervinklerne med langhul fastspændes trinløst i den ønskede position med spænderne, fastspændingsvinklerne trækker et pålagt profil fast mod underlaget, og anslagsskruerne fastlægger faste anslagspunkter. Du sætter excenterspænderne på en hurtigspænder, der er fastgjort i rillen og fungerer som drejeakse: Når du drejer excenterspænderen, presser det excentriske hul den mod emnet og klemmer det fast mod en anslag.

Sådan bruger du det

• Montering af vinklede profiler: Med klemvinklerne kan du montere tværprofiler på få sekunder og stramme dem fast på det nederste profil med et enkelt håndtag, i stedet for at skrue vinklerne fast.
• Fastgørelse af parallelle profiler: Med adapterpladerne og to hurtigspændere til hver kan du forbinde parallelle profiler uden brug af værktøj og løsne dem lige så hurtigt igen.
• Spænding af anslag og komponenter: Adaptervinkler, anslagsskruer og hurtigspændere fungerer som anslag, understøtninger og komponentholdere, som du kan placere trinløst ved hjælp af de aflange huller og flytte på få sekunder, når du skal bearbejde det næste emne.
• Spænding af emner i siden: Med en excenterspænder og en hurtigspænder som drejeakse kan du trinløst presse emnerne mod et anslag. Dette kan nemt tilpasses forskellige emnebredder ved blot at dreje, uden at du behøver at flytte opsætningen.
• Arbejde på fastspændingspladen: På bore- og fræsemaskiner placerer du anslagsskinner, maskinskruestikker eller positioneringsvinkler frit på fastspændingspladen og spænder dem fast uden at skrue.
• Lean-arbejdspladser og messebyggeri: Du kan hurtigt sætte arbejdspladser, materialer, udstillingsstande og præsentationskonstruktioner op og lige så hurtigt ombygge eller nedtage dem igen.
• Uddannelse og efteruddannelse: På erhvervsskolen og i lærlingsværkstedet monterer og demonterer lærlingene konstruktioner igen og igen, uden at profiler og gevind slides.
• Alt er altid sorteret og lige ved hånden: Den fleksible inddeling holder hver enkelt del på sin plads, bærehåndtaget gør Systaineren mobil, og den kan kobles sammen med andre Systainere – så kan du tage sættet med til enhver arbejdsplads og bagefter pakke det hele sammen igen.

Passer det til din aluminiumsprofil?

Sættet er beregnet til spor 8. Hurtigspænderne og dermed også adapterpladerne og adaptervinklerne passer til Item-, Item-kompatible og Bosch-profiler samt til andre systemprofiler, sporborde og fastspændingsplader med en sporbredde på 8 mm – det eneste afgørende er sporbredden. Kun ved fastspændingsvinklerne skal det underliggende profil, som tappen griber fat i, være et Item- eller Item-kompatibelt profil fra 40-systemet. Til profiler med spor 6 findes der Startersættet Spor 6. Enkelte komponenter finder du under Adaptere og anslag samt i oversigten over hurtigspændere.

Downloads

• Vejledning til hurtigspændere (PDF)
• Vejledning til fastspændingsvinkel (PDF)
• Datablad: Hurtigspændere (PDF)

Alle detaljer

Sæt
Indhold: ca. 30 dele til sporvidde 8 mm

Kompatibilitet
Profiler: Item-kompatible profiler (40 mm)

Opbevaring
Kasse: med variabel inddeling
Mål: 400 × 300 × 105 mm
