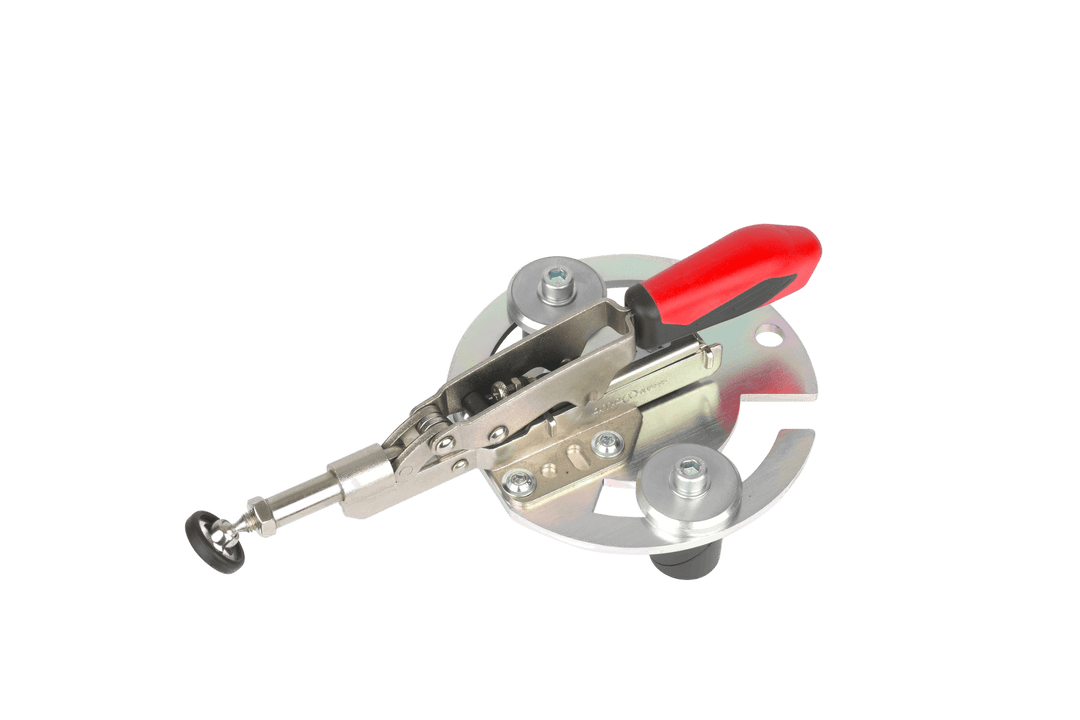

Docisk poziomy z płytką adapterową i sworzniami zaciskowymi o średnicy 16 i 28 mm

Docisk poziomy RUWI z płytką adapterową dociska obrabiany element w pozycji poziomej do ogranicznika lub drugiego elementu – wersja do siatki otworów 16 mm. Za pomocą dwóch sworzni zaciskowych można go umieścić w otworach o średnicy 16 mm w stołach spawalniczych i płytach mocujących, a następnie dokręcić kluczem imbusowym – dwa punkty mocowania zabezpieczają go przed obracaniem się, nawet gdy wywiera nacisk z boku. Okrągła płyta adapterowa (Ø 140 mm) z otworami podłużnymi pozwala na swobodne ustawienie punktu nacisku.

Talerz przegubowy przylega płasko nawet do pochyłych i nierównych powierzchni, a siłę docisku można regulować. Kompensacja skoku wynosi do 35 mm, z czego 13 mm automatycznie bez konieczności ponownej regulacji – dzięki długości 253 mm docisk dociera również do punktów mocowania położonych głębiej.

Jak z tego korzystać

• Mocowanie podzespołów do sczepiania: dwa elementy dociskane do siebie lub do ogranicznika – połączenie jest szczelne, zanim zostanie umieszczony pierwszy punkt.
• Mocowanie skośnych krawędzi: talerz przegubowy przylega płasko do konturu – nacisk rozkłada się na powierzchnię, a nie na krawędź.
• Seria bez konieczności regulacji: automatyczna kompensacja skoku 13 mm dostosowuje się do zmieniających się wymiarów elementów – wystarczy otworzyć dźwignię, wymienić element i zamknąć dźwignię.
• Swobodne ustawianie punktu docisku: podłużne otwory w płycie adaptera umożliwiają płynne przesuwanie docisku między otworami siatki – docisk jest dokładnie tam, gdzie powinien.

Czy to pasuje do twojego stołu spawalniczego?

Dwa sworznie zaciskowe o średnicy 16 mm pasują do stołów spawalniczych i płyt mocujących z siatką otworów 16. Do siatki o średnicy 28 stosowanej w stołach spawalniczych RUWI dostępny jest docisk poziomy z jednym sworzniem zaciskowym; od góry mocowany jest docisk pionowy z płytką adapterową o średnicy 16. Przegląd elementów mocujących i stołów przedstawiają stoły spawalnicze RUWI.

Wszystkie szczegóły

Wymiary
Długość: 253 mm
Płytka adapterowa: okrągła, Ø 140 mm, z otworami podłużnymi
Waga: 1,2 kg

Funkcja
Kompensacja skoku: do 35 mm, automatycznie 13 mm
Wersja: docisk poziomy z talerzem przegubowym, swobodne ustawianie punktu nacisku

System mocujący
Sworzeń zaciskowy: Ø 16 mm (RUWI21148) lub Ø 28 mm (RUWI21151)
Raster otworów: Ø 16 mm lub Ø 28 mm w zależności od wersji (materiał od 4 mm)
