Frezy do rowków na kołki płaskie z długim trzpieniem i różnymi pierścieniami dociskowymi

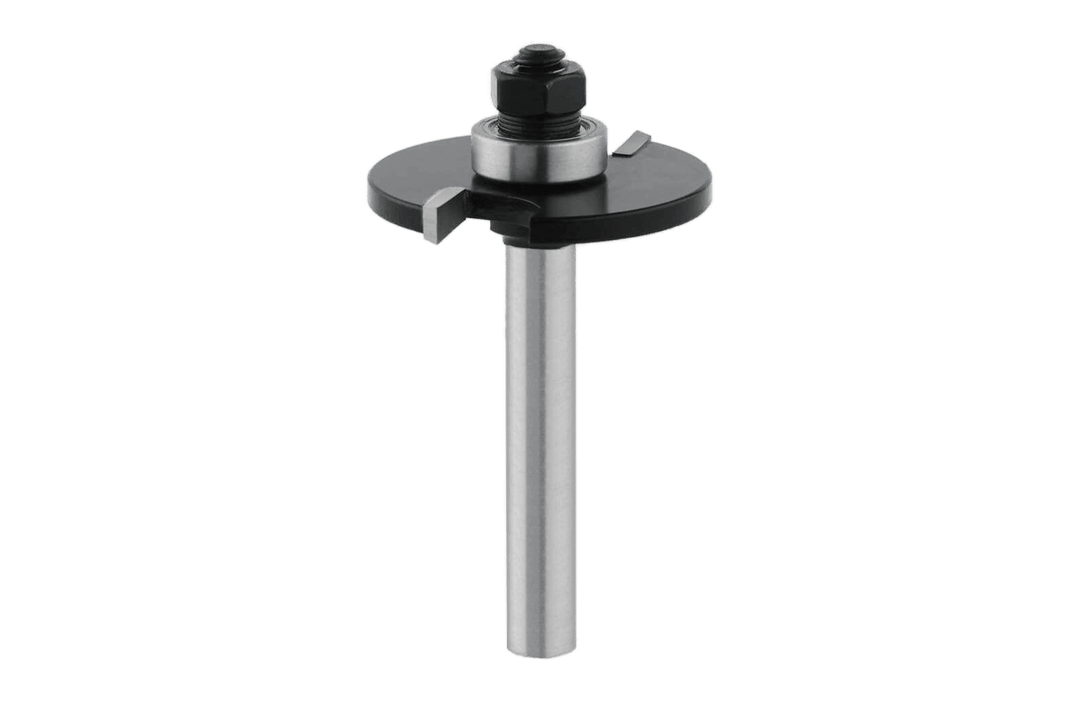

Za pomocą tej frezarki do rowków można wycinać na frezarce górnowrzecionowej równe rowki na kołki płaskie – bez konieczności posiadania osobnej frezarki Lamello. Dwa ostrza z węglika spiekanego (Z2), szerokość rowka 4 mm, średnica narzędzia 40 mm, obroty w prawo, trzpień 8 mm o długości 49 mm.

Najważniejszym elementem jest łożysko kulkowe prowadzące: prowadzi ono frez wzdłuż krawędzi obrabianego elementu, a jego średnica określa głębokość rowka. W zestawie znajdują się trzy łożyska kulkowe – o średnicach 23, 19 i 15 mm. Wystarczy odkręcić nakrętkę, wymienić łożysko i w ten sposób ustawić głębokość rowka dla kołków płaskich w rozmiarach 0, 10 i 20. Jedno narzędzie do wszystkich trzech popularnych rozmiarów Lamello.

Jak z tego korzystać

• Łączenie korpusów: wycięcie w obu częściach, włożenie kołków płaskich wraz z klejem, złączenie – połączenie samo się wyrównuje podczas klejenia.
• Zmiana rozmiaru kołka w ciągu minuty: poluzować nakrętkę, wymienić łożysko, kontynuować frezowanie – od rozmiaru 0 w wąskiej ramie do rozmiaru 20 w boku korpusu, bez użycia dodatkowego narzędzia.
• Bez nacięcia wzdłuż krawędzi: łożysko porusza się bezpośrednio po obrabianym elemencie – rowek znajduje się na całej długości w tej samej odległości od krawędzi.

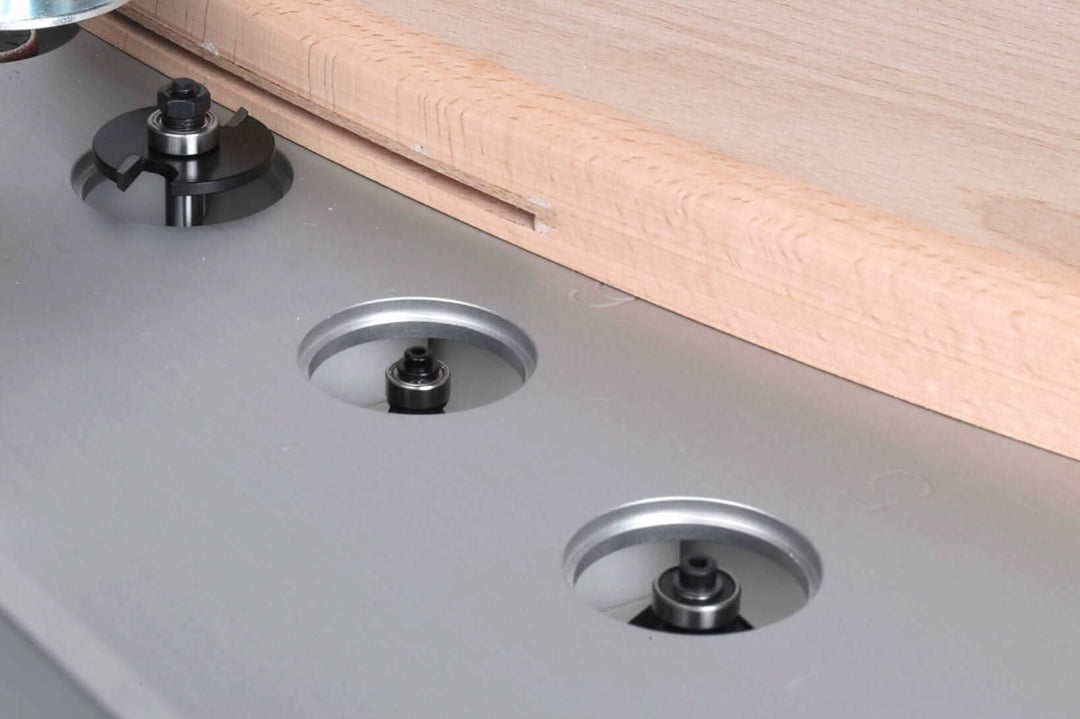

• Seryjna obróbka na stole frezarskim: prowadzenie detalu wzdłuż krawędzi, rowek po rowku – alternatywa niewymagająca inwestycji, gdy frezarka Lamello jest niedostępna lub zajęta.

Czy to pasuje do twojej frezarki?

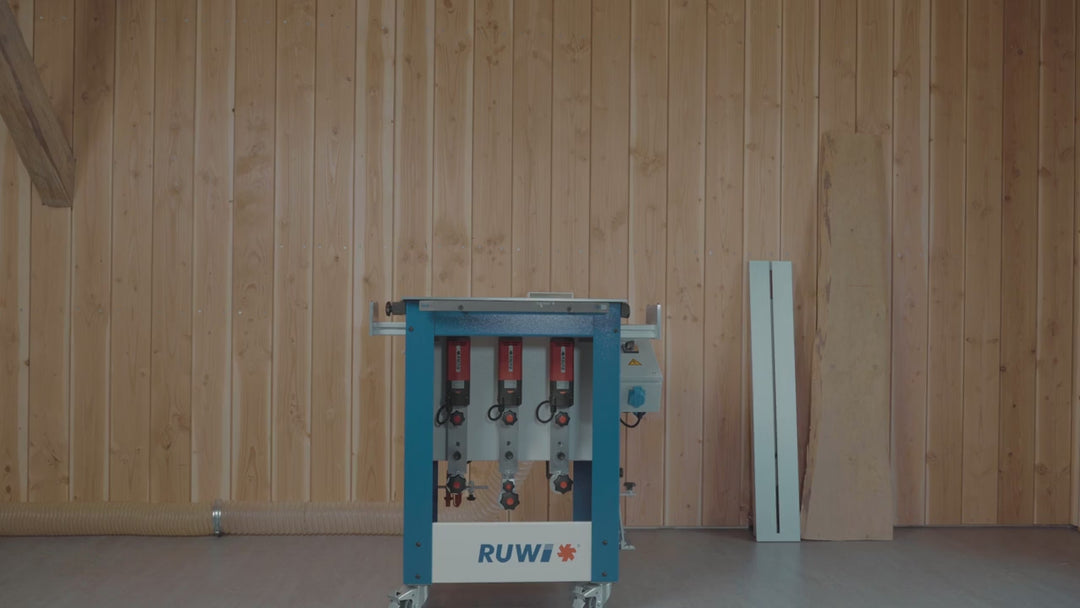

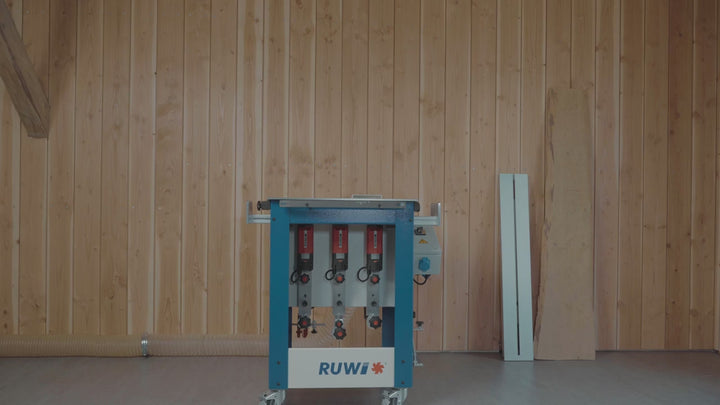

Trzpień wymaga tulei zaciskowej o średnicy 8 mm – pasuje do standardowego stołu frezarskiego RUWI ; można go również stosować w frezarkach ręcznych i stołowych, a także w maszynach CNC. Długi trzpień (49 mm) zapewnia wystaw, umożliwiający pracę z głowicą tarczową o średnicy 40 mm przy krawędzi – przy tej średnicy należy stosować zmniejszoną prędkość obrotową; płynna regulacja stołów frezarskichRUWI pozwala na odpowiednie dostosowanie ustawień. W naszym własnym warsztacie wycinamy za jej pomocą precyzyjnie dopasowane połączenia za pomocą kołków płaskich.

Więcej frezów można znaleźć w przeglądzie narzędzi frezarskich firmy „RUWI ”.

Wszystkie szczegóły

Profil
Średnica narzędzia: Ø 40 mm
Szerokość rowka: 4 mm
Łożysko oporowe: łożysko kulkowe Ø 15, 19 i 23 mm (do kołków płaskich 0, 10, 20)

Trzonek
Trzonek: Ø 8 mm, długość trzonka 49 mm
Długość całkowita: 70 mm

Ostrza i wkładki
Ostrza: Z2, węglik spiekany (HW), obrotowność prawoskrętna
Materiały: drewno miękkie, drewno twarde, płyty powlekane
Tuleja zaciskowa: wymagana Ø 8 mm
