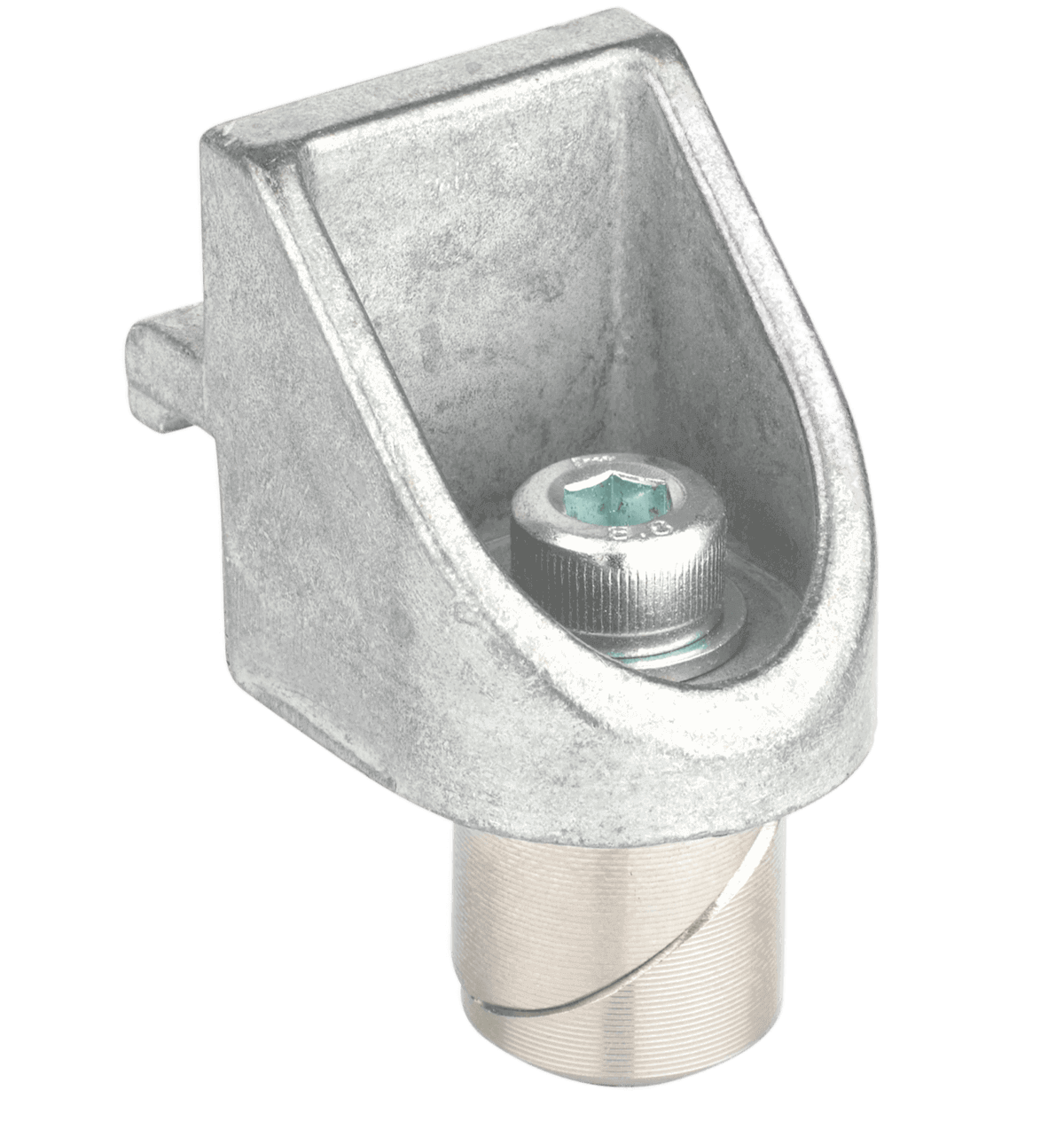

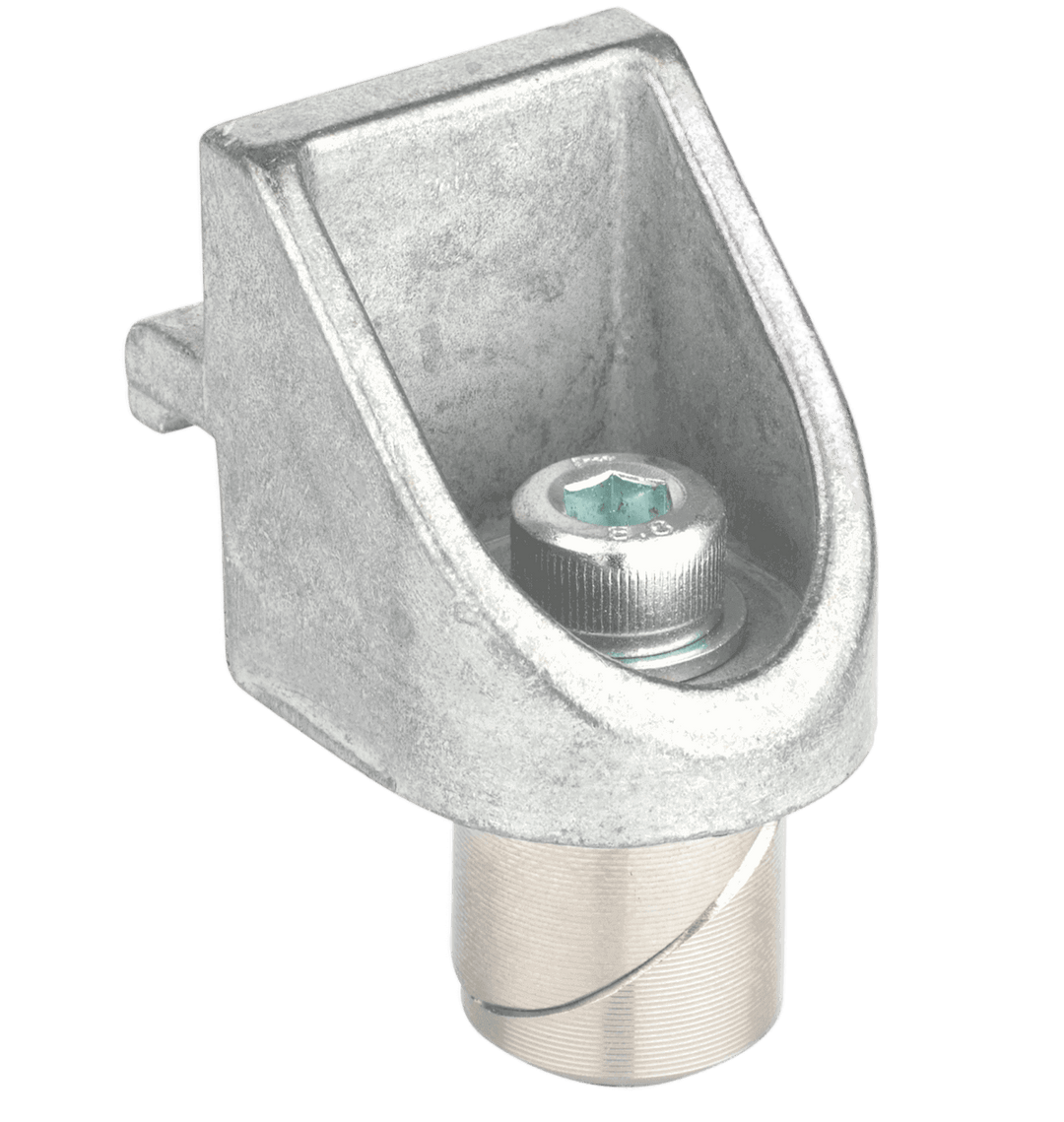

Kątownik zaciskowy z trzpieniem zaciskowym o średnicy 20 i śrubą

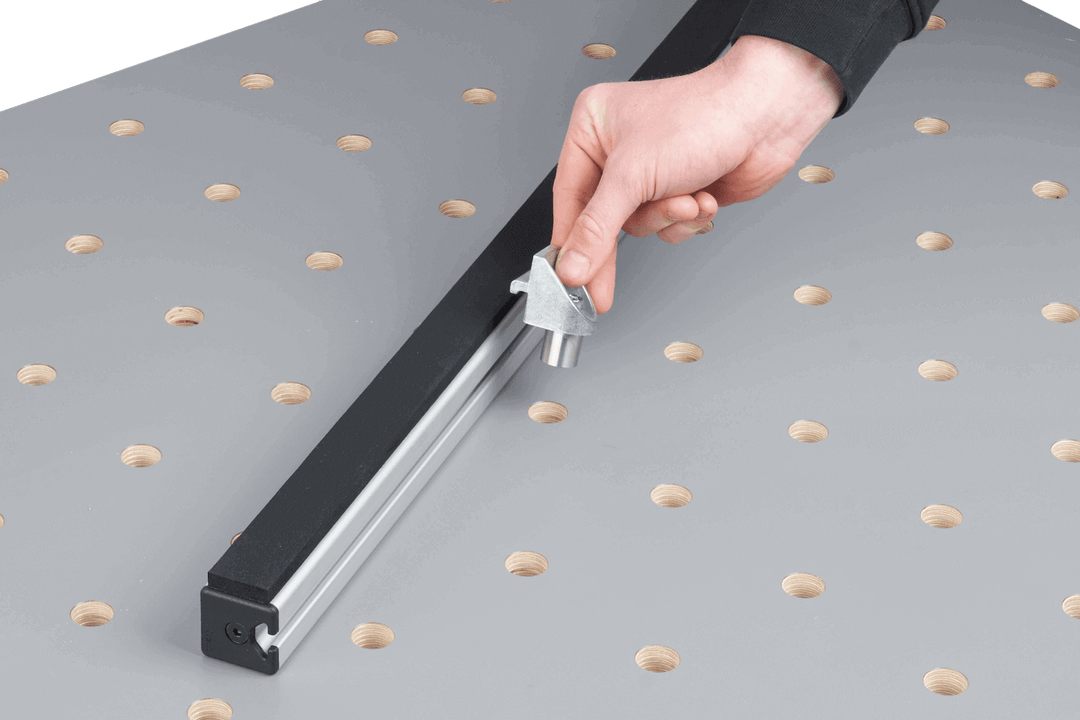

Kątownik mocujący łączy profil aluminiowy z rowkiem 8 w sposób stabilny i płaski ze stołem z siatką otworów 20 mm. Z jednej strony kątownik wsuwa się w rowek profilu, a z drugiej strony sworzeń zaciskowy ze stali nierdzewnej (Ø 20 mm) jest osadzony w otworze siatki – w ten sposób można montować ograniczniki, podpory i własne przyrządy z profili systemowych bezpośrednio na blacie roboczym.

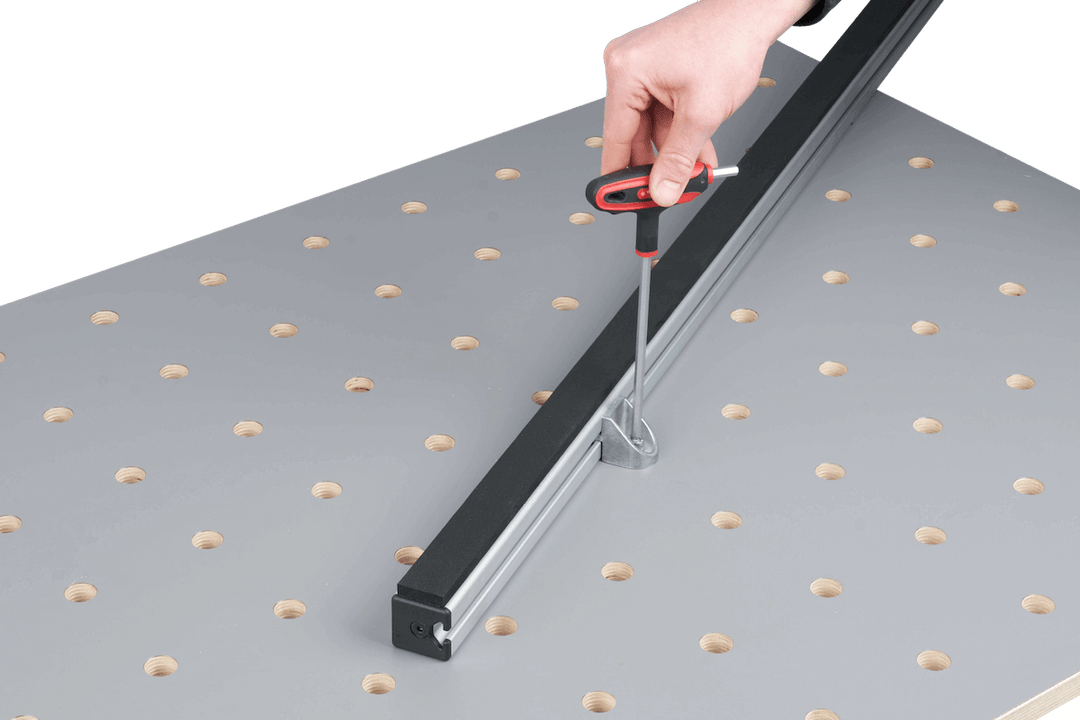

Mocowanie odbywa się za pomocą śruby imbusowej: podczas dokręcania elementy klinowe w śrubie rozszerzają się i unieruchamiają ją w otworze – mocowanie pozostaje stabilne nawet pod obciążeniem bocznym. Ponieważ połączenie to jest wyjątkowo płaskie, praktycznie nie zwiększa grubości, a obrabiane elementy przesuwają się po stole bez przeszkód.

Jak z tego korzystać

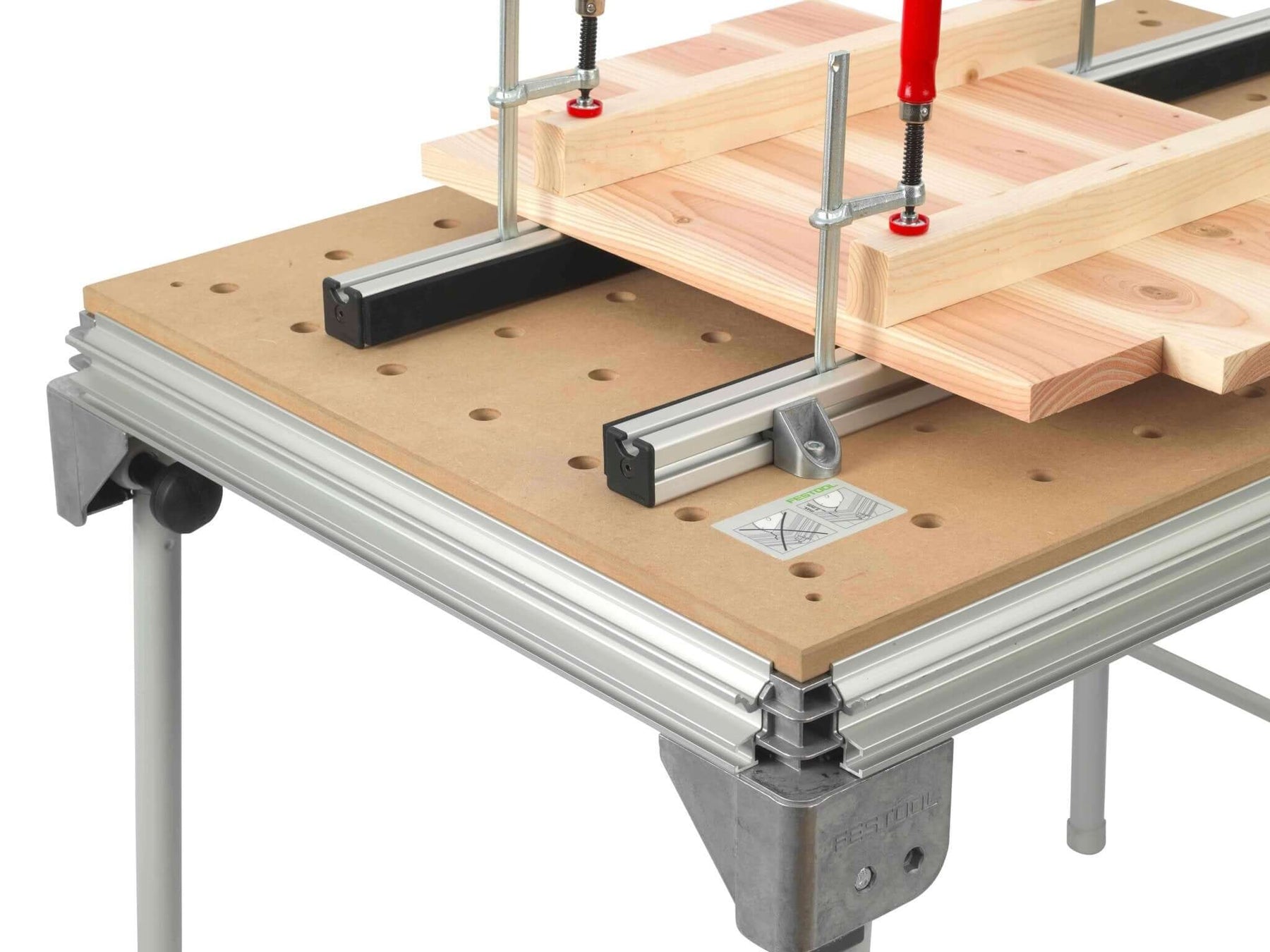

• Zrób własne podpórki: profil 40 umieszczony w poprzek stołu, dwa kątowniki zaciskowe – krawędź podparcia znajduje się tam, gdzie jej potrzebujesz, i równie szybko znika.

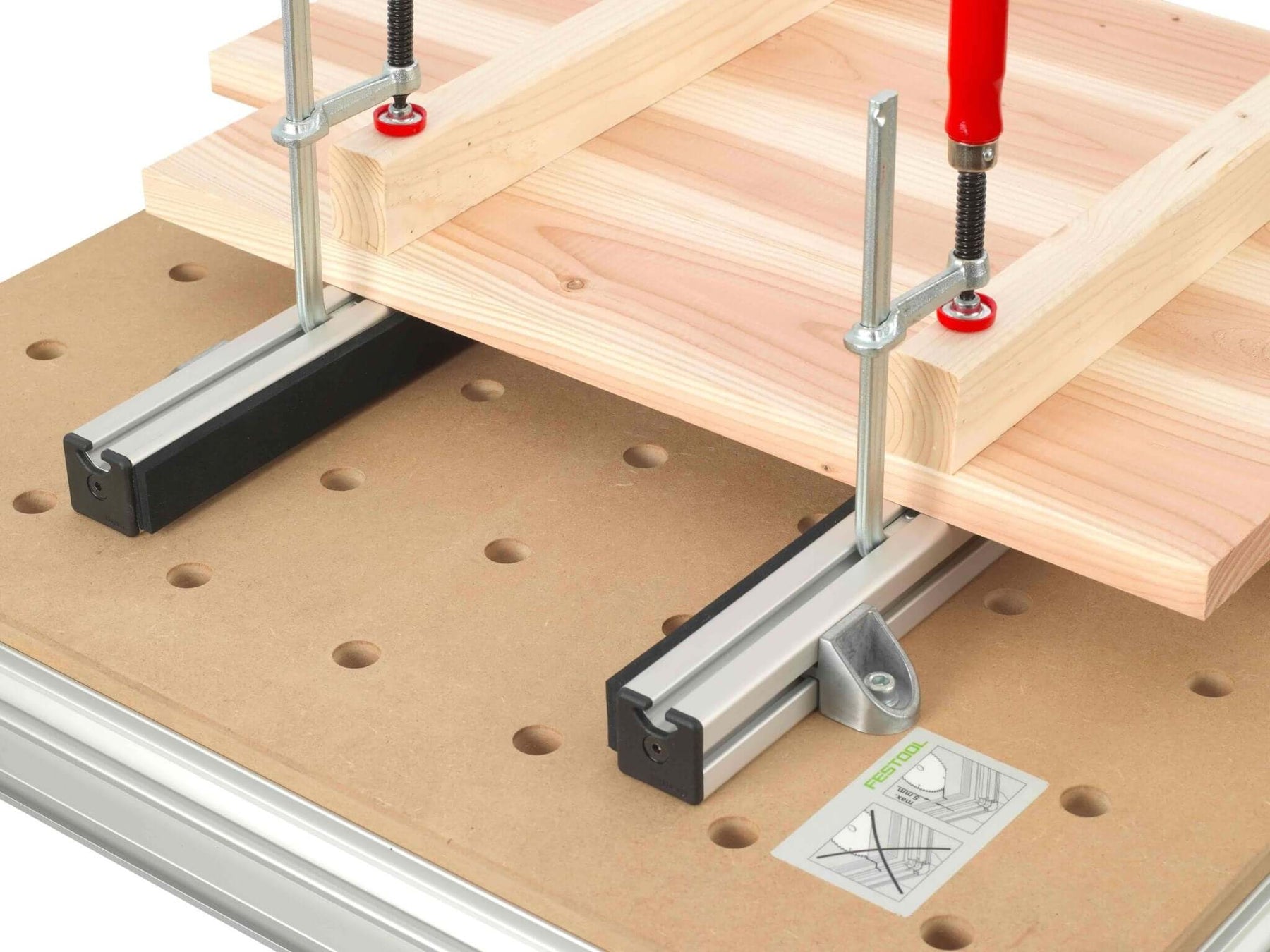

• Mocowanie przyrządów: konstrukcje profilowe dla powtarzających się elementów są stabilnie osadzone w siatce – rozstawienie klinów utrzymuje się nawet wtedy, gdy obrabiany element wywiera nacisk z boku.
• Pozostają płaskie: niewielka wysokość konstrukcji pozwala obrabianym elementom ślizgać się po połączeniu – bez uderzania, bez podnoszenia.
• Połączenie dwóch standardów: przemysłowy profil aluminiowy spotyka się z siatką 20 mm – elementy Item sprawdzają się na stole stolarskim.

Czy to pasuje do twojej konstrukcji?

Od strony profilu kątownik pasuje do profili Item (typ I, seria 8 w systemie 40) oraz profili kompatybilnych z Item; od strony stołu sworzeń pasuje do każdego rasteru co 20 mm – stoły podnoszące i frezarskie firmy RUWI , Festool MFT, Sauter Variobench. Jeśli szukasz gotowej podpory zamiast własnych konstrukcji z profili, szyna podporowa „RUWI ” jest już wyposażona w kątowniki mocujące; dodatkowe elementy łączące to adaptery i ograniczniki.

Wszystkie szczegóły

Funkcja
Zastosowanie: łączy profile aluminiowe (rowek 8) z siatką otworów 20 mm
Zasada działania: kątownik w rowku profilu, śruba zaciskowa w otworze siatki
Mocowanie: śruba imbusowa rozsuwa elementy klinowe i napina sworzeń

Materiał
Sworzeń zaciskowy: stal nierdzewna, Ø 20 mm

Kompatybilność
Profile: profile aluminiowe kompatybilne z systemem Item
