Napinacz pionowy z płytką adapterową i szybkozłączką do rowka

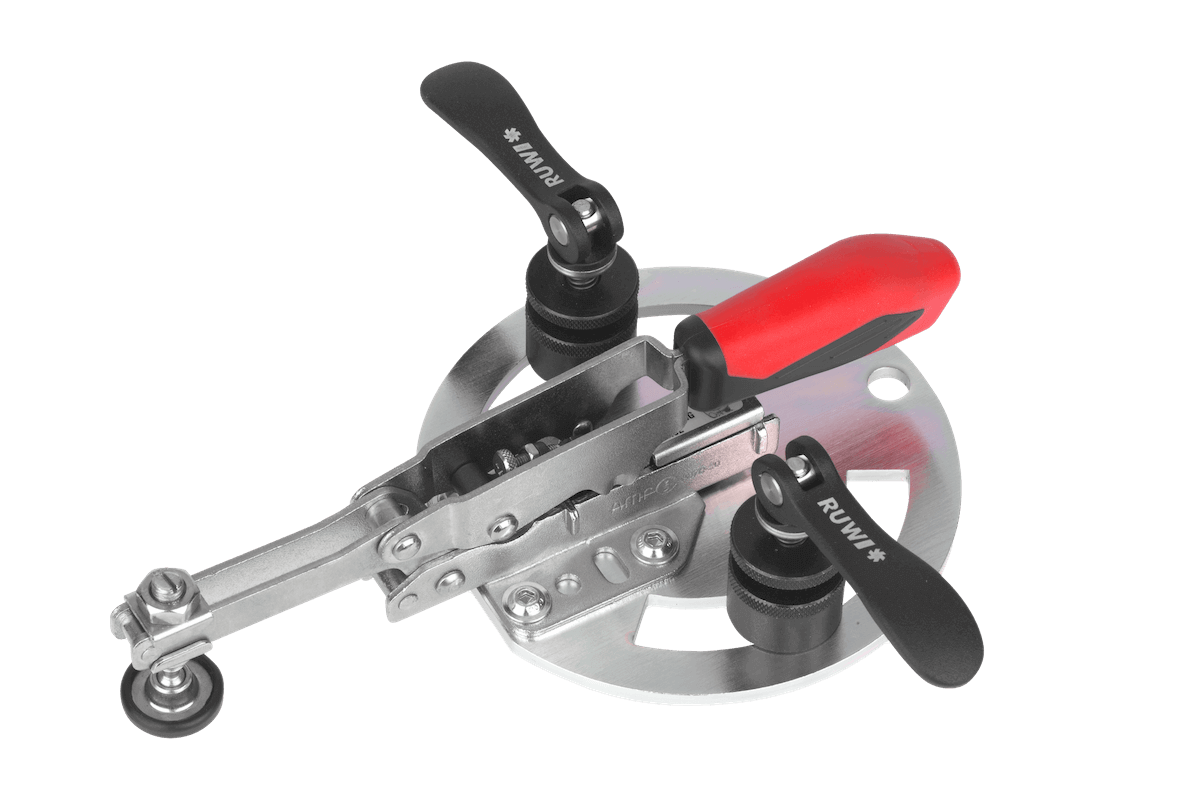

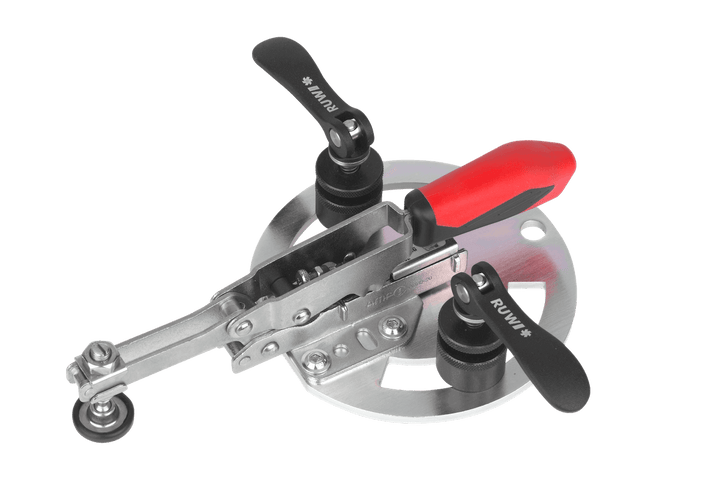

Uchwyt pionowy RUWI z płytką adapterową mocuje obrabiany element od góry na stole wiertarskim – jest to uchwyt z dźwignią kolanową przeznaczony do systemu mocowania w rowkach „ RUWI ”. Za pomocą dwóch mimośrodowych szybkozamykaczy (Ø 30 mm) można go bez użycia narzędzi umieścić w rowku i wypoziomować; okrągła płyta adapterowa (Ø 140 mm) z otworami podłużnymi pozwala na swobodne ustawienie wrzeciona dociskowego.

System wyrównywania wysokości obsługuje grubości materiału do 40 mm, z czego 35 mm automatycznie, bez konieczności regulacji. Ekscentryczne zaciski szybkiego mocowania, o zakresie zaciskania 14 mm, pasują do rowków o szerokości od 8 do 10 mm – wystarczy przełączyć dźwignię zamiast dokręcać śruby. Dzięki długości 244 mm zacisk wygodnie obejmuje płyty, ramy i pojedyncze elementy.

Jak z tego korzystać

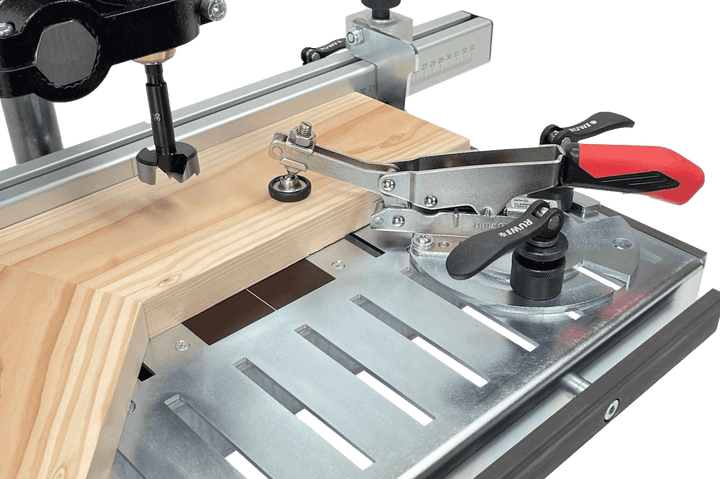

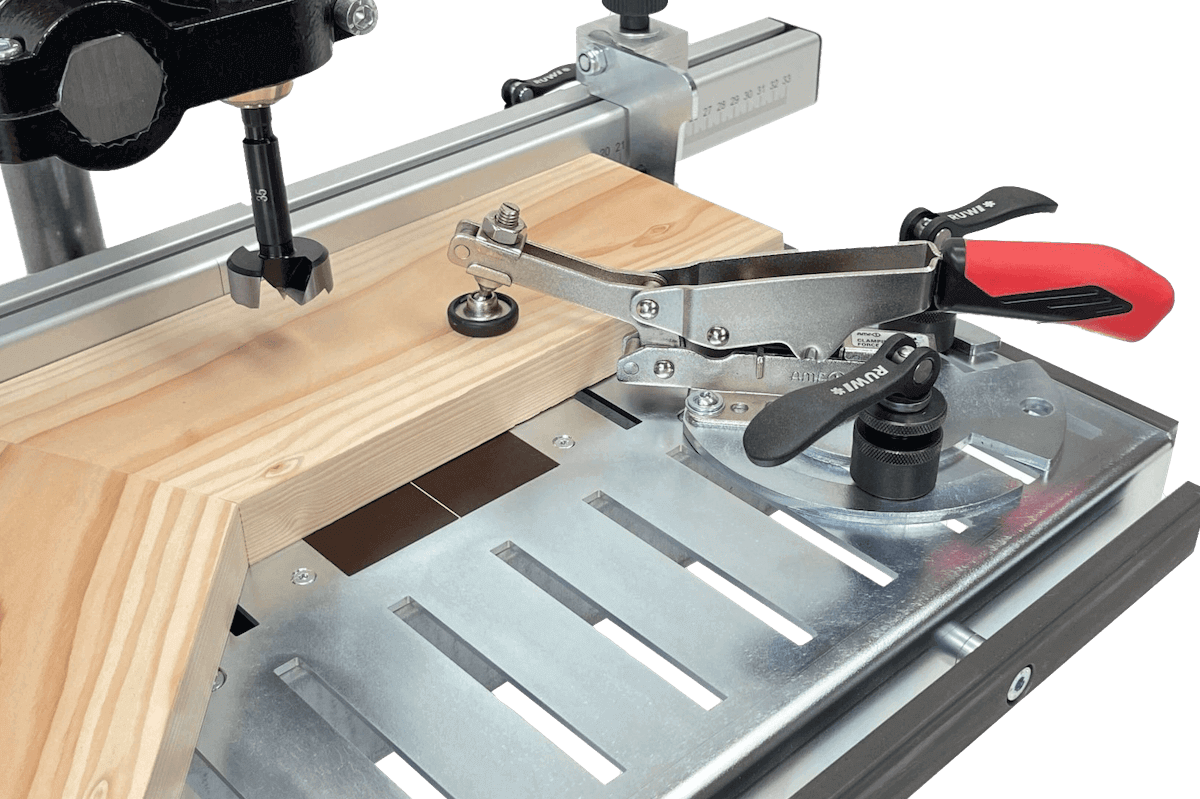

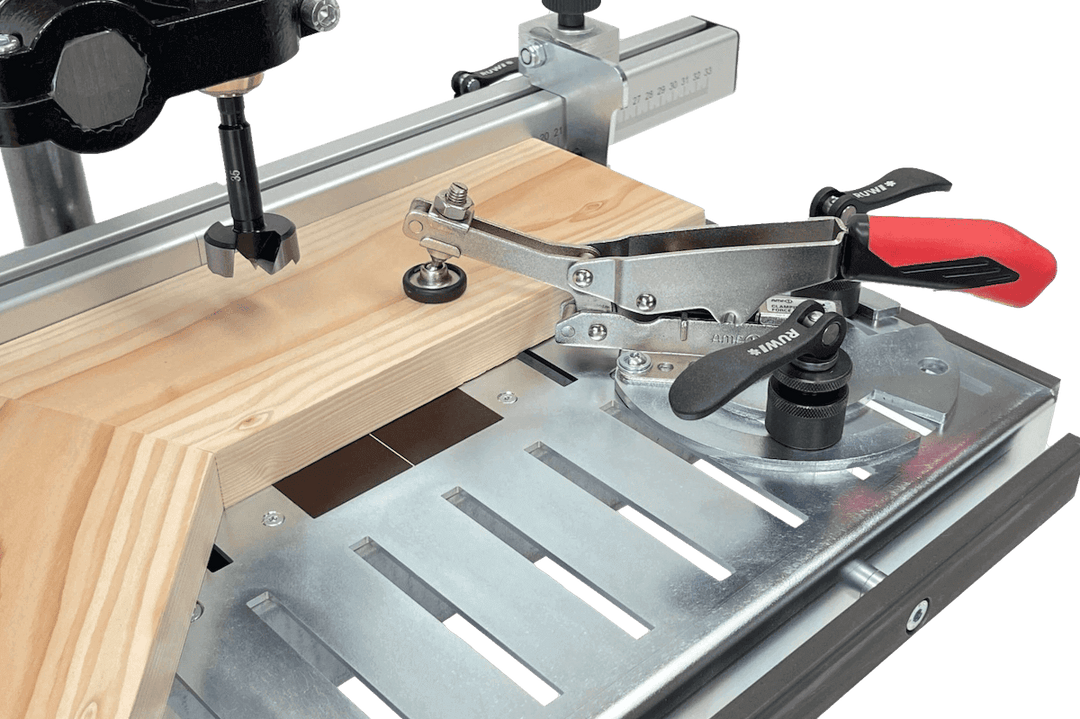

• Podczas wiercenia należy przytrzymywać przedmiot: obrabiany element leży stabilnie na stole, obie ręce pozostają przy maszynie i prowadnicy – zwłaszcza w przypadku małych elementów, które w przeciwnym razie mogłyby się obracać wraz z maszyną.
• Seria bez konieczności regulacji: automatyczna kompensacja wysokości 35 mm dostosowuje się do zmiennej grubości materiału – wystarczy otworzyć dźwignię, wymienić element i zamknąć dźwignię.

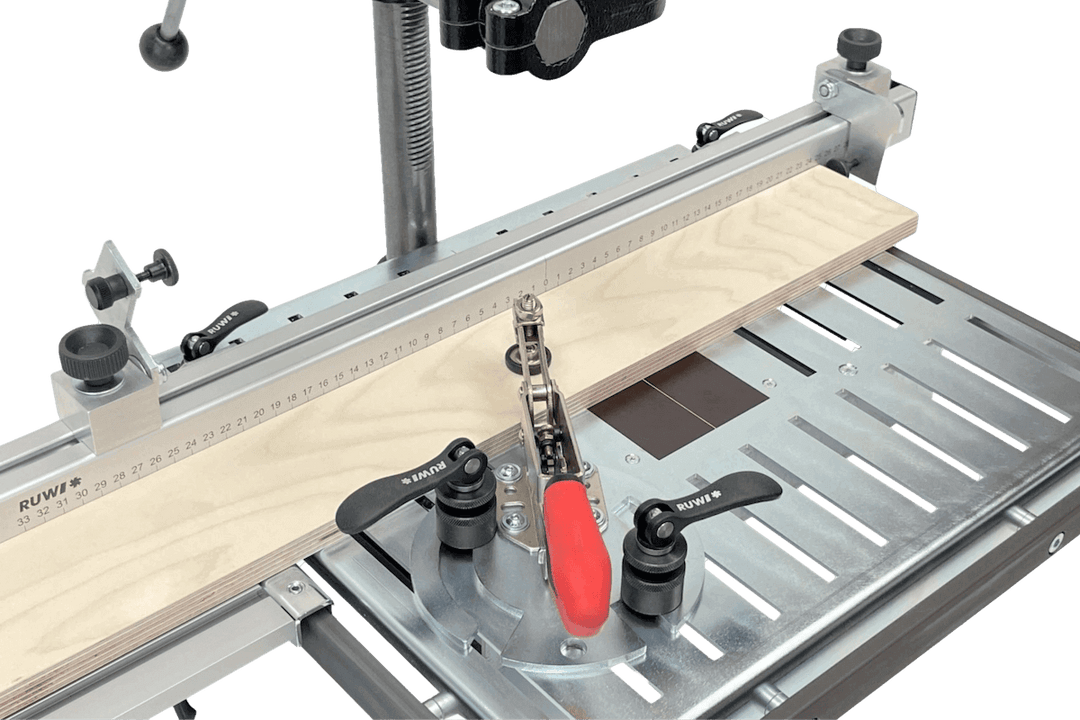

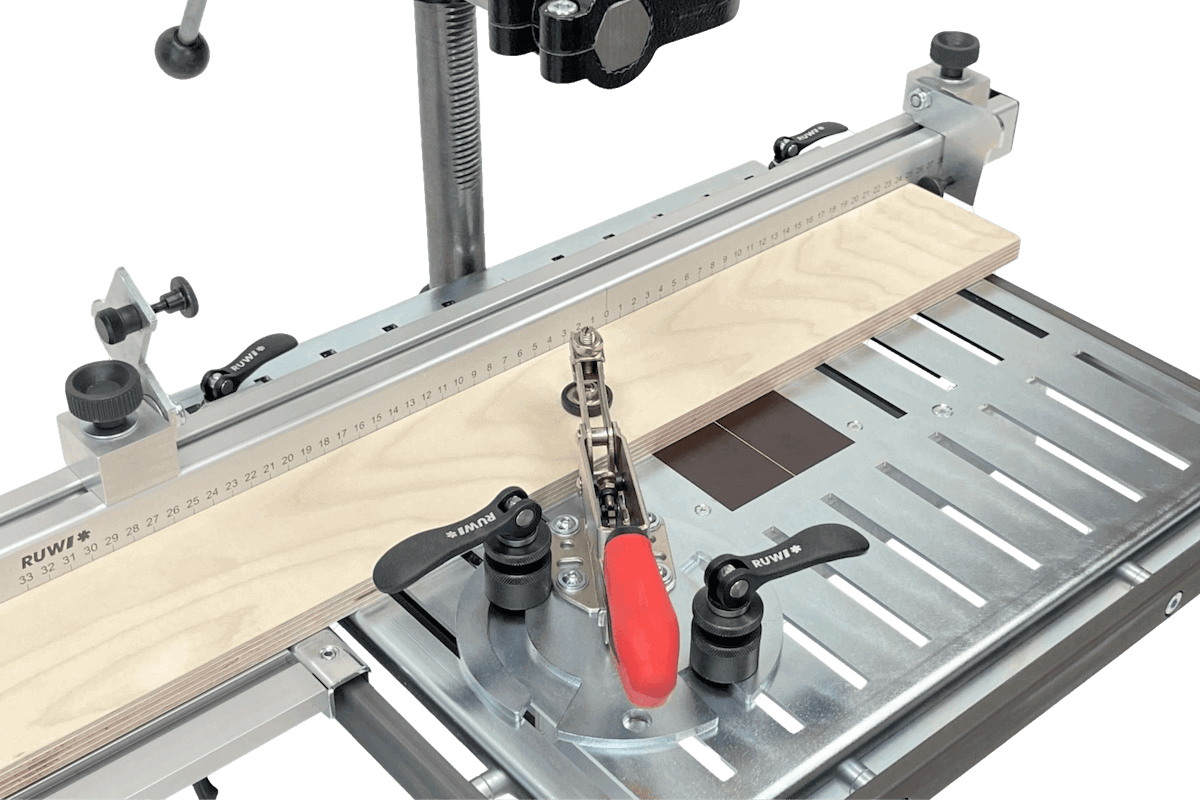

• Swobodne ustawianie punktu docisku: podłużne otwory w płycie adaptera płynnie przesuwają wrzeciono do miejsca wiercenia – docisk działa tuż obok wiertła, a nie gdziekolwiek indziej.
• Przestawianie bez użycia narzędzi: poluzować oba mimośrody, ustawić zacisk w kolejnej pozycji rowka, zamknąć mimośrody – narzędzia do przygotowania pozostają w szufladzie.

Czy to pasuje do twojego stołu?

Napinacz jest przeznaczony do szerokości rowków od 8 do 10 mm: system mocowania rowkowego stołów wiertniczychRUWI (Basic, Classic, Premium), stołów spawalniczych RUWI z rowkiem oraz innych stołów rowkowych o tych wymiarach. Napinacz poziomy z płytką adapterową dociska element bocznie do ogranicznika; w przypadku stołów z siatką otworów 20 mm zamiast rowka dostępny jest napinacz pionowy do siatki otworów 20 mm.

Pliki do pobrania

• Instrukcja obsługi szybkozamykaczy (PDF)

Wszystkie szczegóły

Wymiary i działanie
Długość: 244 mm
Regulacja wysokości: do 40 mm, automatycznie 35 mm
Płytka adapterowa: okrągła, Ø 140 mm

System mocowania
Mocowanie: rowek, szybkozamykacz Ø 30 mm z mimośrodem (zakres mocowania 14 mm, rowek od 8 do 10)

Waga
Waga własna: 1,4 kg
