Zestaw elementów mocujących nr 1 – sworznie mocujące Vario o średnicy 28 mm

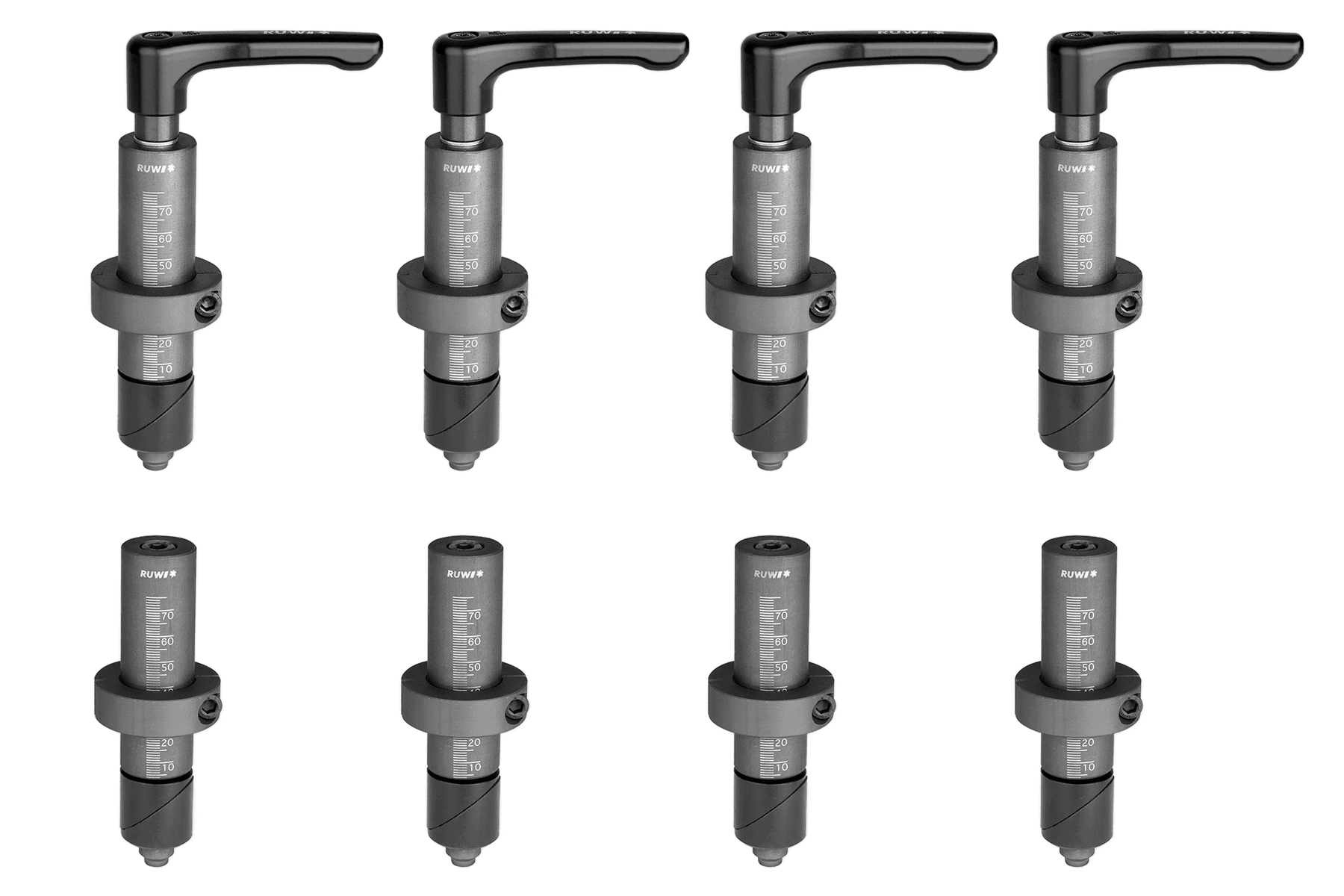

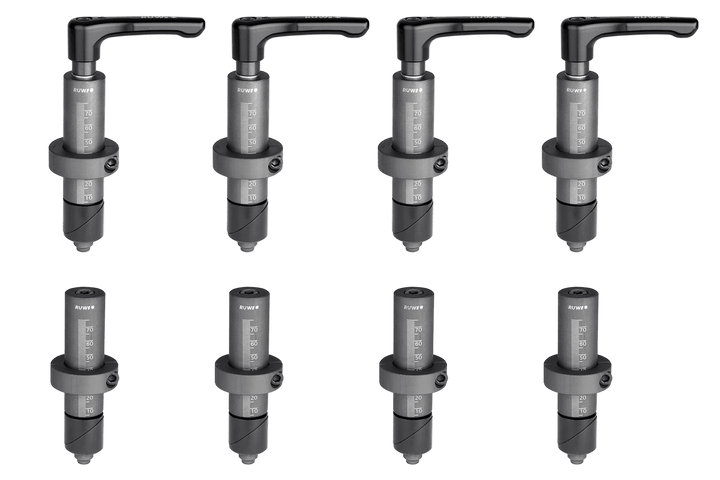

Ten zestaw zawiera osiem sworzni mocujących Vario do stołów spawalniczych z otworami o średnicy 28 mm – cztery z dźwignią zaciskową do szybkiego przestawiania, cztery ze śrubą zapewniającą dużą siłę mocowania. Dzięki temu można przytrzymać element obrabiany w kilku punktach jednocześnie, nawet w przypadku dużych lub skomplikowanych podzespołów.

Cechą wyróżniającą jest regulacja wysokości: za pomocą wygrawerowanej laserowo skali wymiarowej można bezstopniowo dostosować każdy sworzeń do wysokości obrabianego elementu – duży zakres mocowania od 0 do 75 mm pozwala na mocowanie nawet grubych podzespołów i ułożonych w stosy ograniczników. Sworznie centrujące i pierścień regulacyjny są wykonane ze stali fosforanowanej, sworznie zaciskowe są oksydowane, a dźwignie uchwytowe z odlewu ciśnieniowego cynku – technika mocowania przeznaczona do trudnych warunków codziennej pracy spawalniczej.

Jak z tego korzystać

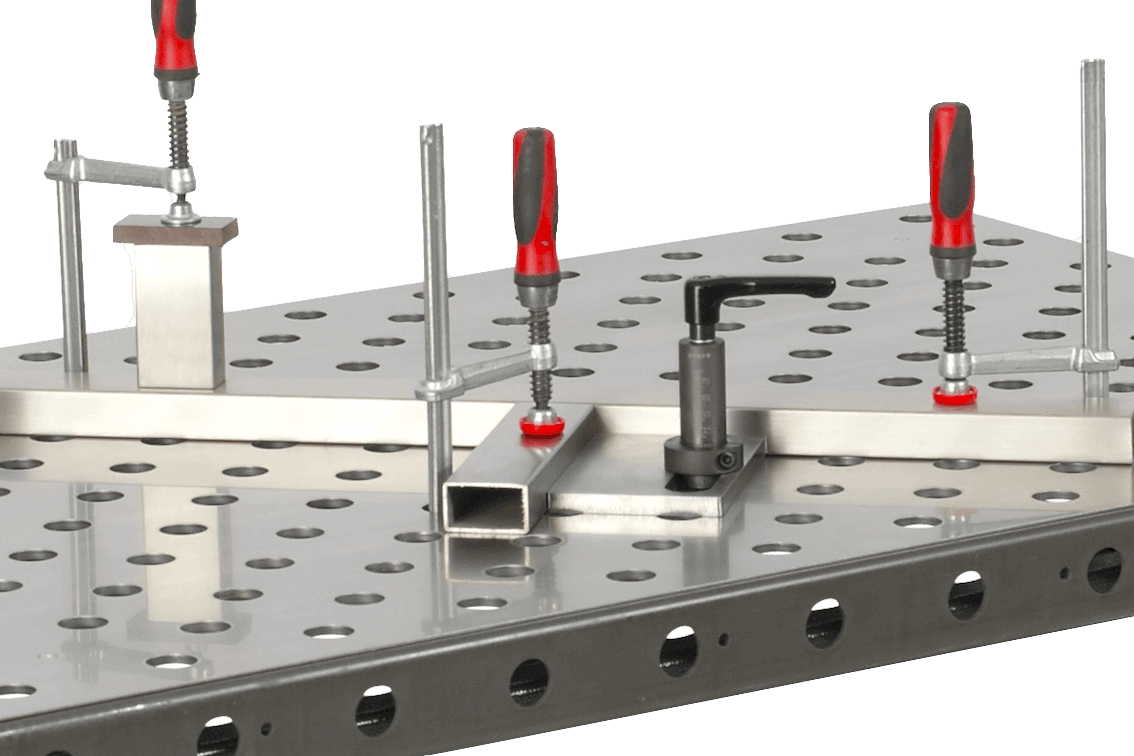

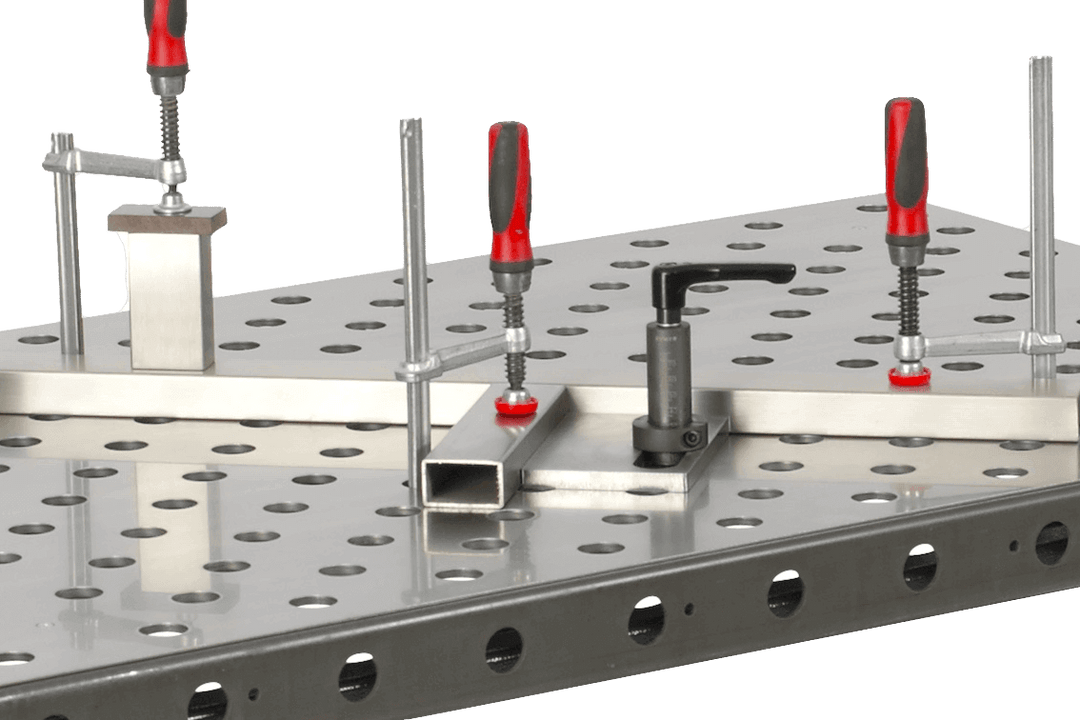

• Mocowanie skomplikowanych podzespołów: osiem sworzni rozkłada punkty mocowania na całej siatce – nawet tam, gdzie ścisk nie sięga do krawędzi stołu.
• Kilka układów mocowania równolegle: dzięki ośmiu sworzniom dwie konstrukcje są jednocześnie wyposażone – druga warstwa, już zamocowana, czeka na spoinę.
• Odczyt wysokości zamiast próbowania: skala pozwala na powtarzalne ustawienie każdego sworznia – wszystkie punkty mocowania znajdują się na tej samej wysokości, a obrabiany element leży płasko.
• Dźwignia czy śruba: dźwignia zaciskowa (całkowita wysokość 168 mm) do szybkiej pracy, śruba (129 mm) tam, gdzie liczy się siła mocowania.

Czy to pasuje do twojego stołu?

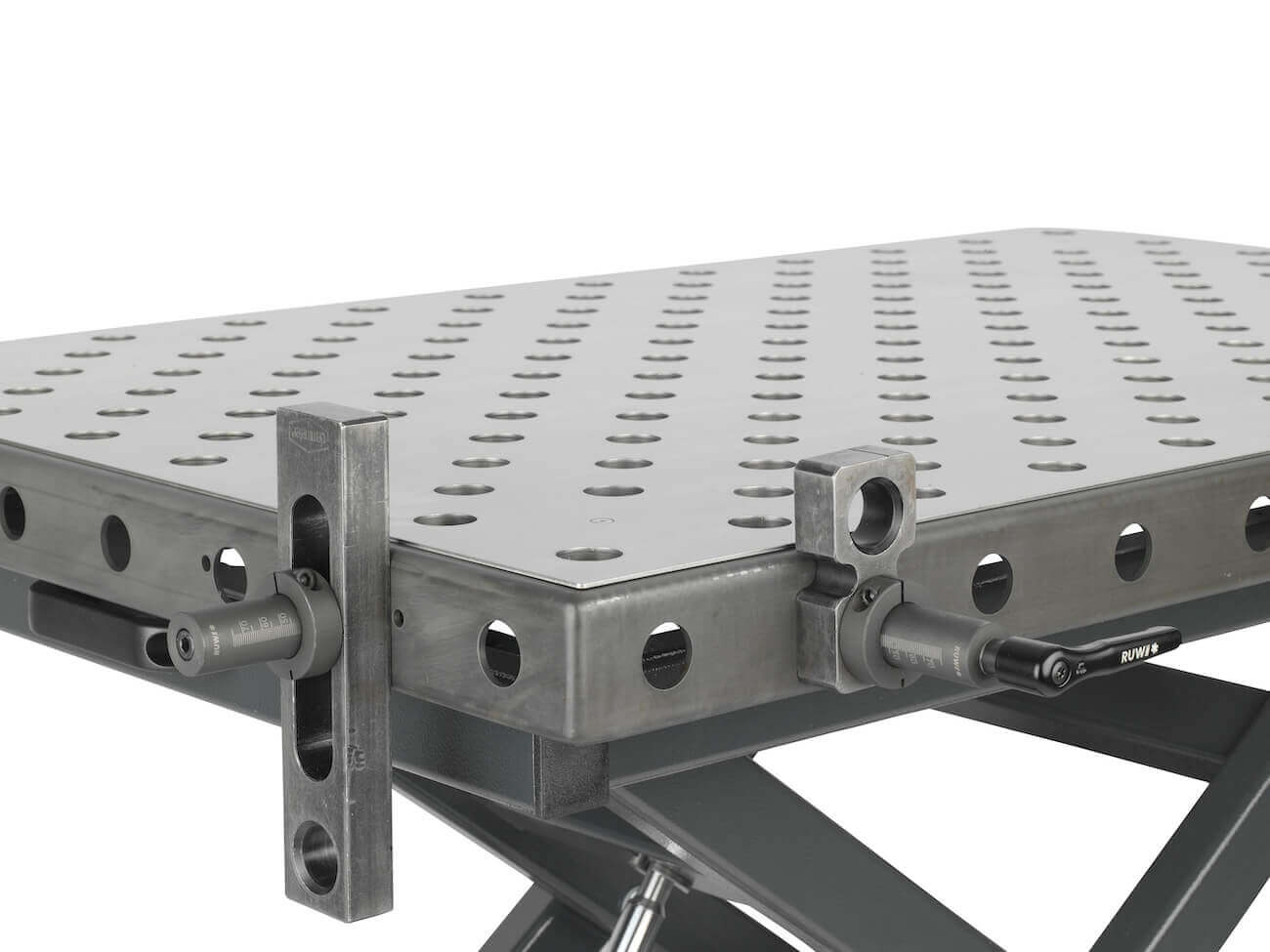

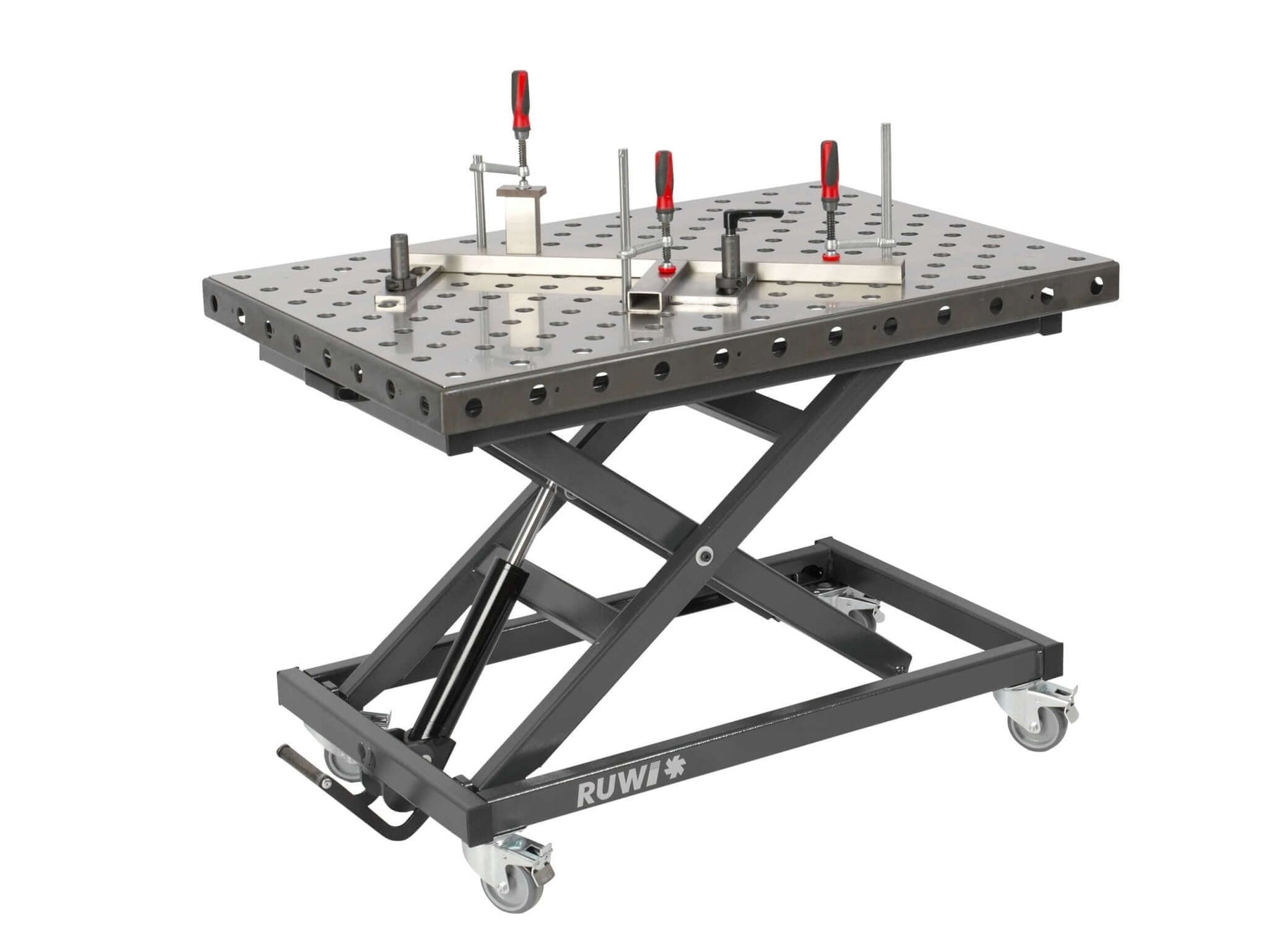

Sworznie pasują do stołów spawalniczych z otworami o średnicy 28 mm, przeznaczonych do materiałów o grubości od 4 mm – w przypadku firmy RUWI do stołu spawalniczego z podnośnikiem oraz stołu z nogami. Poszczególne sworznie są dostępne jako sworznie mocujące Vario Ø 28, ten sam zestaw dla siatki 16 mm jako zestaw 1 Ø 16 (0–36 mm); inne elementy mocujące przedstawiono w przeglądzie zacisków, docisków pionowych i poziomych.

Wszystkie szczegóły

• Zakres zaciskania 0–75 mm
• Całkowita wysokość 129 mm / 168 mm
• Dźwignia uchwytowa z odlewu ciśnieniowego cynku
• Sworzeń centrujący i pierścień regulacyjny ze stali fosforanowanej
• Sworzeń zaciskowy ze stali brunowanej
• System zaciskowy z siatką otworów Ø 28 mm (grubość materiału min. 4 mm)
• Skala pomiarowa wygrawerowana laserowo
