Zestaw 2 śrub napinających Vario o średnicy 28 mm

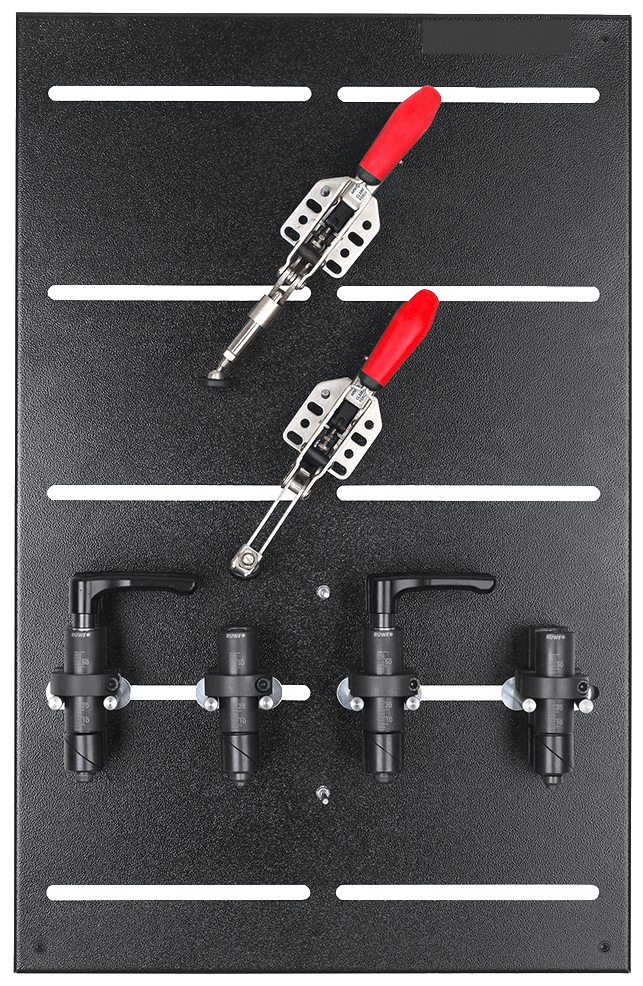

Dzięki temu zestawowi możesz w pełni wyposażyć swój stół spawalniczy z otworami o średnicy 28 mm do mocowania elementów. Zestaw zawiera dziesięć elementów mocujących oraz panel porządkujący: jeden zacisk poziomy i jeden pionowy, które mocuje się za pomocą śrub zaciskowych o średnicy 28 mm w każdym otworze, a także osiem śrub mocujących Vario – cztery z dźwignią zaciskową do szybkiego przestawiania, cztery ze śrubą zapewniającą dużą siłę mocowania.

Śruby mocujące Vario można płynnie regulować do wysokości obrabianego elementu za pomocą wygrawerowanej skali – duży zakres mocowania od 0 do 75 mm pozwala na mocowanie nawet grubych podzespołów. Mocowanie poziome (253 mm, skok do 35 mm) dociska elementy z boku, a zacisk pionowy (244 mm, regulacja wysokości do 40 mm) – z góry; oba są wyposażone w automatyczną kompensację skoku dla elementów o pewnych tolerancjach. Panel ścienny (700 × 450 mm, blacha stalowa malowana proszkowo) utrzymuje wszystkie elementy w zasięgu ręki dzięki kołkom mocującym.

Jak z tego korzystać

• Montaż elementów napinających: przytrzymaj śruby, dociskaj napinacze z boku i od góry – zespół jest gotowy do zszycia, a element ustawia się w ciągu kilku minut.
• Osiem napinaczy stosowanych na zmianę: sworznie z dźwignią zaciskową do szybkiej zmiany w trakcie cyklu, a tam, gdzie liczy się siła mocowania – sworznie śrubowe.
• Odczyt wysokości zamiast próbowania: skala wygrawerowana laserowo pozwala na powtarzalne ustawienie każdej śruby – wszystkie punkty mocowania znajdują się na tej samej wysokości, a obrabiany element leży płasko.
• Porządek na ścianie: każdy element ma swoje mocowanie na panelu – uchwyt jest zamontowany w sposób niewidoczny, między obrabianymi elementami nie ma żadnych przeszkód.

Czy to pasuje do twojego stołu?

Zestaw jest przeznaczony do stołów spawalniczych z otworami o średnicy 28 mm i grubością materiału co najmniej 4 mm – w przypadku firmy „ RUWI ” do stołu spawalniczego z podnośnikiem oraz stołu z nogami. W zestawie 1 Ø 28 znajdują się wyłącznie osiem śrub bez napinaczy i paneli, natomiast ten sam kompletny zestaw dla siatki 16 mm jest dostępny jako zestaw 2 Ø 16; pozostałe elementy mocujące przedstawiono w przeglądzie zacisków, napinaczy pionowych i poziomych.

Wszystkie szczegóły

• Wymiary panelu ściennego: 700 x 450 mm
• Materiał panelu ściennego: blacha stalowa, malowana proszkowo
• System mocowania: siatka otworów Ø 28 mm (grubość materiału min. 4 mm)
• Zakres napinania śrub napinających Vario: 0 – 75 mm
• Całkowita wysokość śrub napinających Vario: 129 mm / 168 mm
• Materiał śrub napinających Vario: dźwignia uchwytowa z odlewu cynkowego, sworzeń centrujący i pierścień regulacyjny ze stali fosforanowanej, sworzeń zaciskowy ze stali brunowanej
• Skala pomiarowa: nanoszona laserowo
• Napinacz poziomy: długość 253 mm, maks. kompensacja skoku 35 mm, automatyczna kompensacja skoku 13 mm
• Napinacz pionowy: długość 244 mm, maks. kompensacja wysokości 40 mm, automatyczna kompensacja skoku 35 mm
