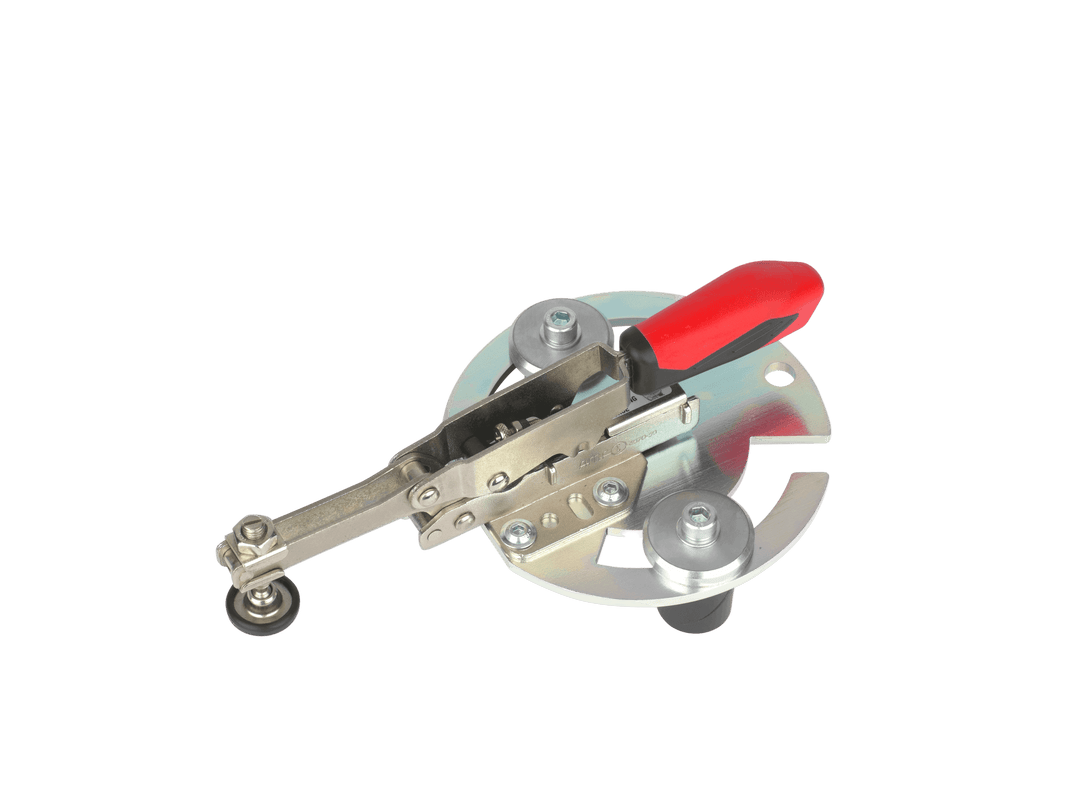

Zacisk pionowy z płytką adapterową i śrubą zaciskową o średnicy 28 mm

Uchwyt pionowy RUWI z płytką adapterową mocuje obrabiany element od góry na stole spawalniczym. Za pomocą dwóch śrub zaciskowych można go umieścić w otworach o średnicy 28 mm w stołach spawalniczych i płytach mocujących o grubości materiału od 4 mm, a następnie dokręcić kluczem imbusowym – dwa punkty mocowania zabezpieczają go przed obracaniem się, nawet przy działaniu sił bocznych. Okrągła płyta adapterowa (Ø 140 mm) z otworami podłużnymi pozwala na swobodne ustawienie punktu docisku.

Talerz przegubowy na wrzecionie przylega płasko nawet do powierzchni pochyłych, a siłę docisku można regulować. Automatyczna kompensacja skoku dostosowuje się do grubości materiału do 35 mm bez konieczności ponownej regulacji; maksymalna grubość wynosi 40 mm – przy zakresie mocowania 40 mm i długości 244 mm urządzenie mocujące z łatwością obejmuje płyty, ramy i pojedyncze elementy.

Jak z tego korzystać

• Aby przytrzymać element podczas zgrzewania: element leży stabilnie na płycie, obie ręce pozostają przy palniku i materiale dodatkowym.
• Mocowanie elementów skośnych i nierównych: talerz przegubowy przylega płasko do konturu – nacisk działa pionowo na obrabiany element, a nie na krawędź.
• Seria bez konieczności regulacji: automatyczna kompensacja skoku 35 mm dostosowuje się do zmiennej grubości materiału – wystarczy otworzyć dźwignię, wymienić element i zamknąć dźwignię.
• Swobodne ustawianie punktu nacisku: podłużne otwory w płycie adaptera umożliwiają płynne przesuwanie napinacza między otworami siatki – nacisk wywierany jest bezpośrednio na spoinę, a nie obok niej.

Czy to pasuje do twojego stołu spawalniczego?

Dwie śruby zaciskowe o średnicy 28 mm pasują do siatki otworów stołów spawalniczych „ RUWI ” oraz innych systemów o średnicy 28 mm (grubość materiału od 4 mm). W przypadku stołów z siatką o średnicy 16 mm dostępny jest ten sam model w wersji o średnicy 16 mm; jeśli wystarczy jeden punkt mocowania, wersja z jedną śrubą zaciskową stanowi bardziej kompaktowe rozwiązanie.

Napinacz poziomy dociska element do ogranicznika z boku; przegląd urządzeń napinających i stołów zapewniają stoły spawalnicze firmy „RUWI ”.

Wszystkie szczegóły

• Długość: 244 mm
• Zakres zaciskania: 40 mm
• Maks. kompensacja skoku: 40 mm
• Automatyczna kompensacja skoku: 35 mm
• Średnica płyty adapterowej: 140 mm
• Śruby mocujące: 2 sztuki o średnicy 28 mm z podkładką
• System mocowania: siatka otworów o średnicy 28 mm (grubość materiału min. 4 mm)
• Waga: 1,2 kg
