Zacisk pionowy z płytką adapterową i śrubą zaciskową o średnicy 16 mm

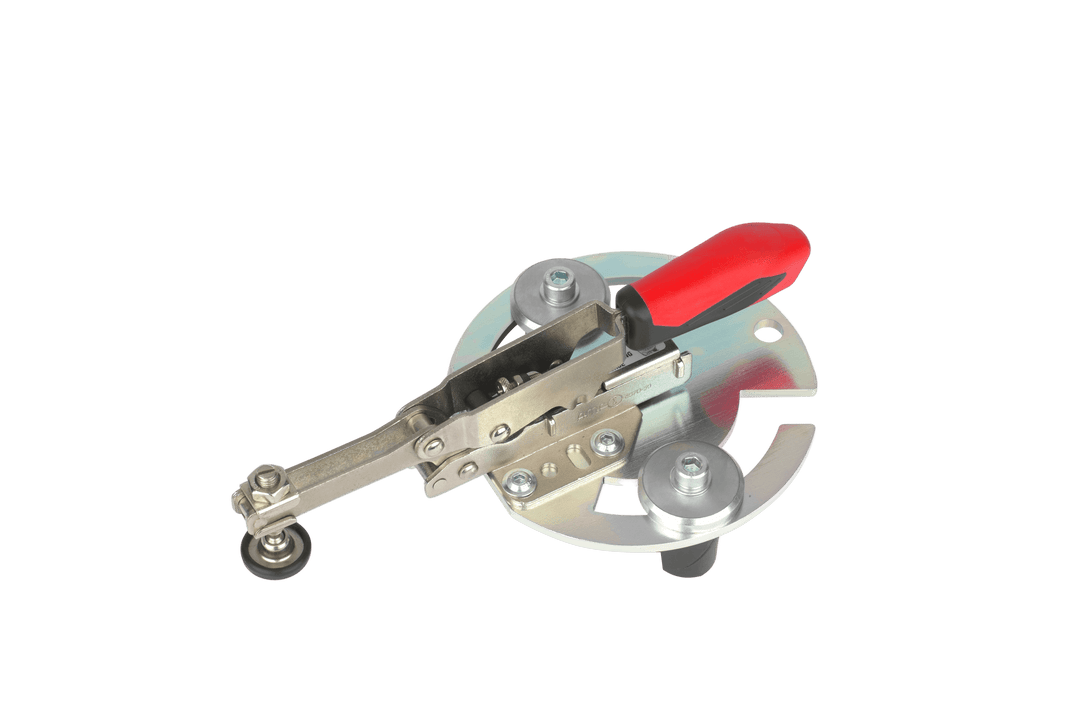

Uchwyt pionowy RUWI z płytką adapterową mocuje obrabiany element od góry na stole spawalniczym – wersja do siatki otworów 16 mm. Za pomocą dwóch śrub mocujących można go umieścić w otworach o średnicy 16 mm w stołach spawalniczych i płytach mocujących, a następnie dokręcić kluczem imbusowym – dwa punkty mocowania zabezpieczają go przed obracaniem się, nawet przy działaniu sił bocznych. Okrągła płyta adapterowa (Ø 140 mm) z otworami podłużnymi pozwala na swobodne ustawienie punktu nacisku.

Talerz przegubowy na wrzecionie przylega płasko nawet do powierzchni pochyłych, a siłę docisku można regulować. Kompensacja skoku pozwala na obróbkę materiałów o grubości do 40 mm, z czego 35 mm automatycznie bez konieczności ponownej regulacji – dzięki zakresowi mocowania wynoszącemu 40 mm i długości 244 mm urządzenie mocujące z łatwością obejmuje płyty, ramy i pojedyncze elementy.

Jak z tego korzystać

• Aby przytrzymać element podczas zgrzewania: element leży stabilnie na płycie, obie ręce pozostają przy palniku i materiale dodatkowym.
• Mocowanie elementów skośnych i nierównych: talerz przegubowy przylega płasko do konturu – nacisk działa pionowo na obrabiany element, a nie na krawędź.
• Seria bez konieczności regulacji: automatyczna kompensacja skoku 35 mm dostosowuje się do zmiennej grubości materiału – wystarczy otworzyć dźwignię, wymienić element i zamknąć dźwignię.
• Swobodne ustawianie punktu nacisku: podłużne otwory w płycie adaptera umożliwiają płynne przesuwanie napinacza między otworami siatki – nacisk wywierany jest bezpośrednio na spoinę, a nie obok niej.

Czy to pasuje do twojego stołu spawalniczego?

Dwie śruby zaciskowe o średnicy 16 mm pasują do stołów spawalniczych i płyt mocujących z siatką otworów o średnicy 16 mm. W przypadku siatki o średnicy 28 mm stosowanej w stołach spawalniczych firmy „ RUWI ” dostępny jest ten sam model w wersji o średnicy 28 mm; jeśli wystarczy jeden punkt mocowania, wersja z jedną śrubą zaciskową stanowi bardziej kompaktowe rozwiązanie.

Napinacz poziomy dociska element do ogranicznika z boku; przegląd urządzeń napinających i stołów zapewniają stoły spawalnicze firmy „RUWI ”.

Wszystkie szczegóły

Wymiary
Długość: 244 mm
Płytka adaptera: Ø 140 mm
Masa własna: ok. 1,2 kg

Funkcja
Zakres zaciskania: 40 mm
Kompensacja skoku: do 40 mm, automatycznie 35 mm

System mocowania
Śruby mocujące: 2 × Ø 16 mm (RUWI21149) lub 2 × Ø 28 mm (RUWI21152)
Raster otworów: Ø 16 mm lub Ø 28 mm w zależności od wersji (materiał od 4 mm)
