Frez typu „jaskółczy ogon” (Hoffmann W2)

Za pomocą tego frezu typu „jaskółczy ogon” wyfrezujesz rowki klinowe do systemu łączników Hoffmanna w rozmiarze W2 – zarówno wzdłużnie, jak i w poprzek słojów. W rowki wciska się łączniki typu „jaskółczy ogon” Hoffmann W2 (10 × 8 mm), które łączą dwa elementy zarówno na zasadzie połączenia kształtowego, jak i siłowego, często całkowicie bez użycia zacisków i kleju. Ponieważ połączenie utrzymuje się pod każdym kątem, nadaje się zarówno do połączeń czołowych, jak i ukośnych oraz ramowych.

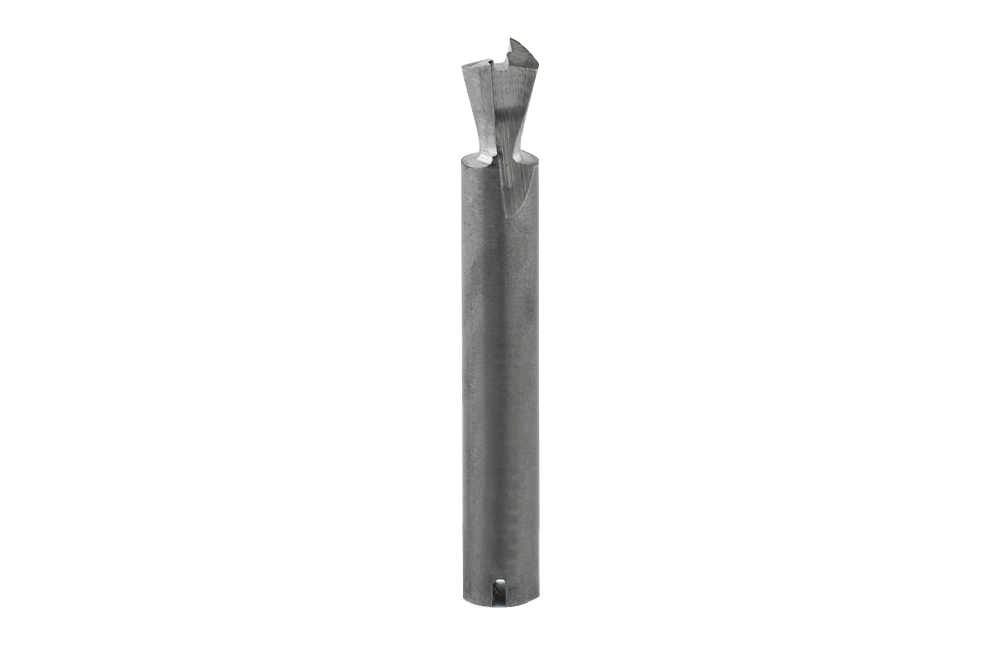

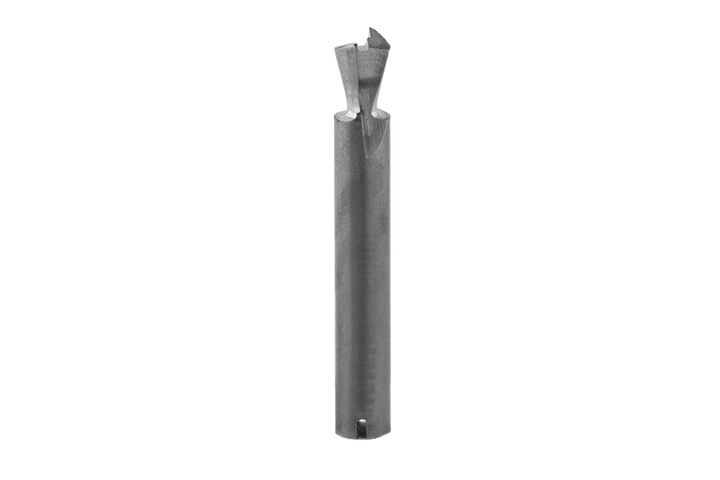

Dwustronne frezy z węglika spiekanego (VHM, Z2) mają kąt boczny 18°, średnicę głowicy i podstawy zębów 8 mm, długość skrawania 6 mm oraz całkowitą długość 45 mm; są prawoskrętne, przeznaczone do drewna miękkiego i twardego. Trzonek o średnicy 6 mm pasuje do każdej frezarki górnowrzecionowej.

Jak z tego korzystać

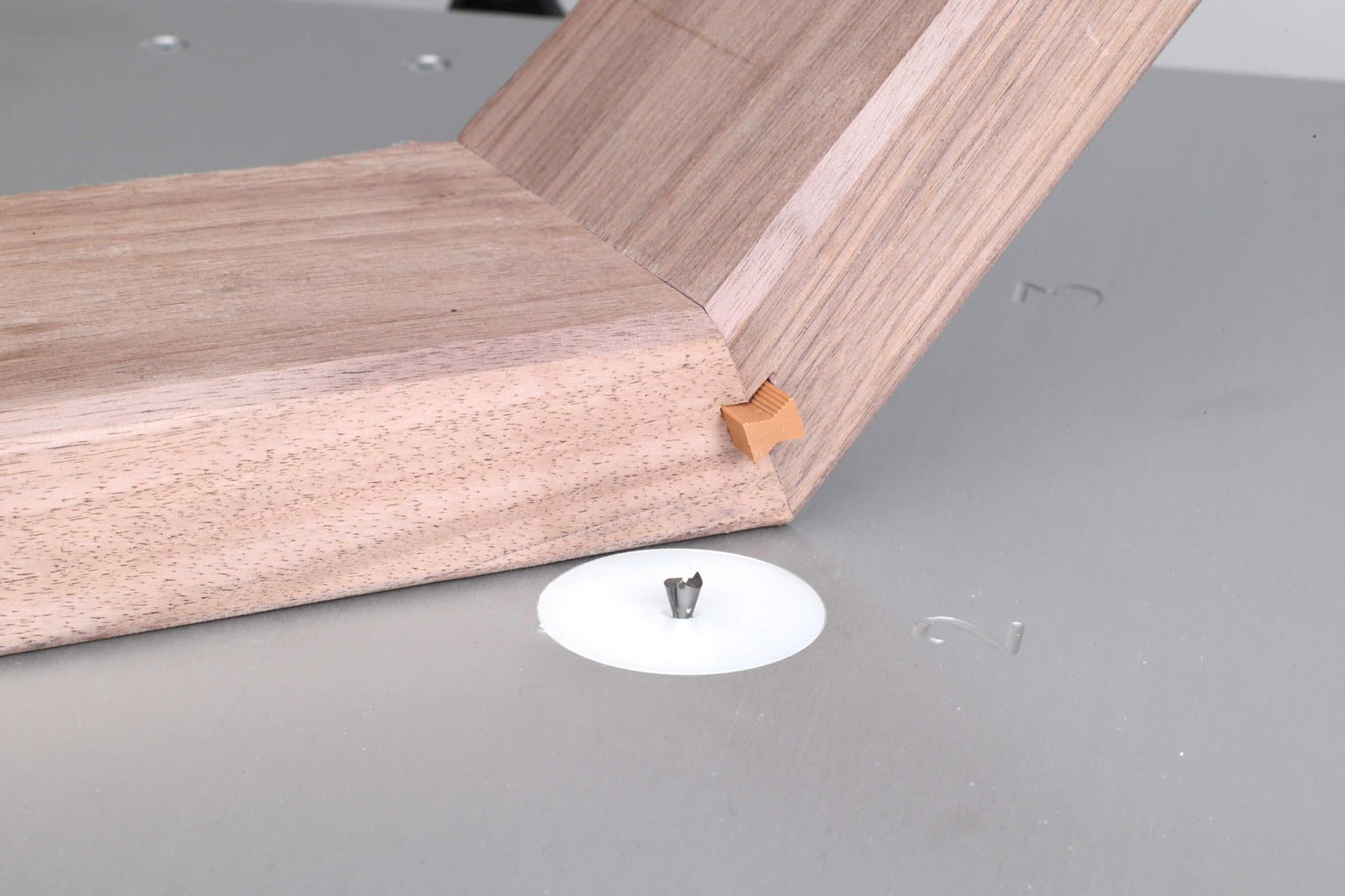

• Łączenie połączeń ukośnych bez użycia zacisków: wyfrezowanie rowka, wciśnięcie wpusty – rama jest natychmiast gotowa do obciążenia, podczas gdy klasyczne połączenie ukośne klejone nadal pozostaje pod zaciskami.
• Ramy i fryzy produkowane seryjnie: na stole frezarskim każdy element otrzymuje rowek w tym samym miejscu – połączenie powtarza się z idealną dokładnością w całej serii.

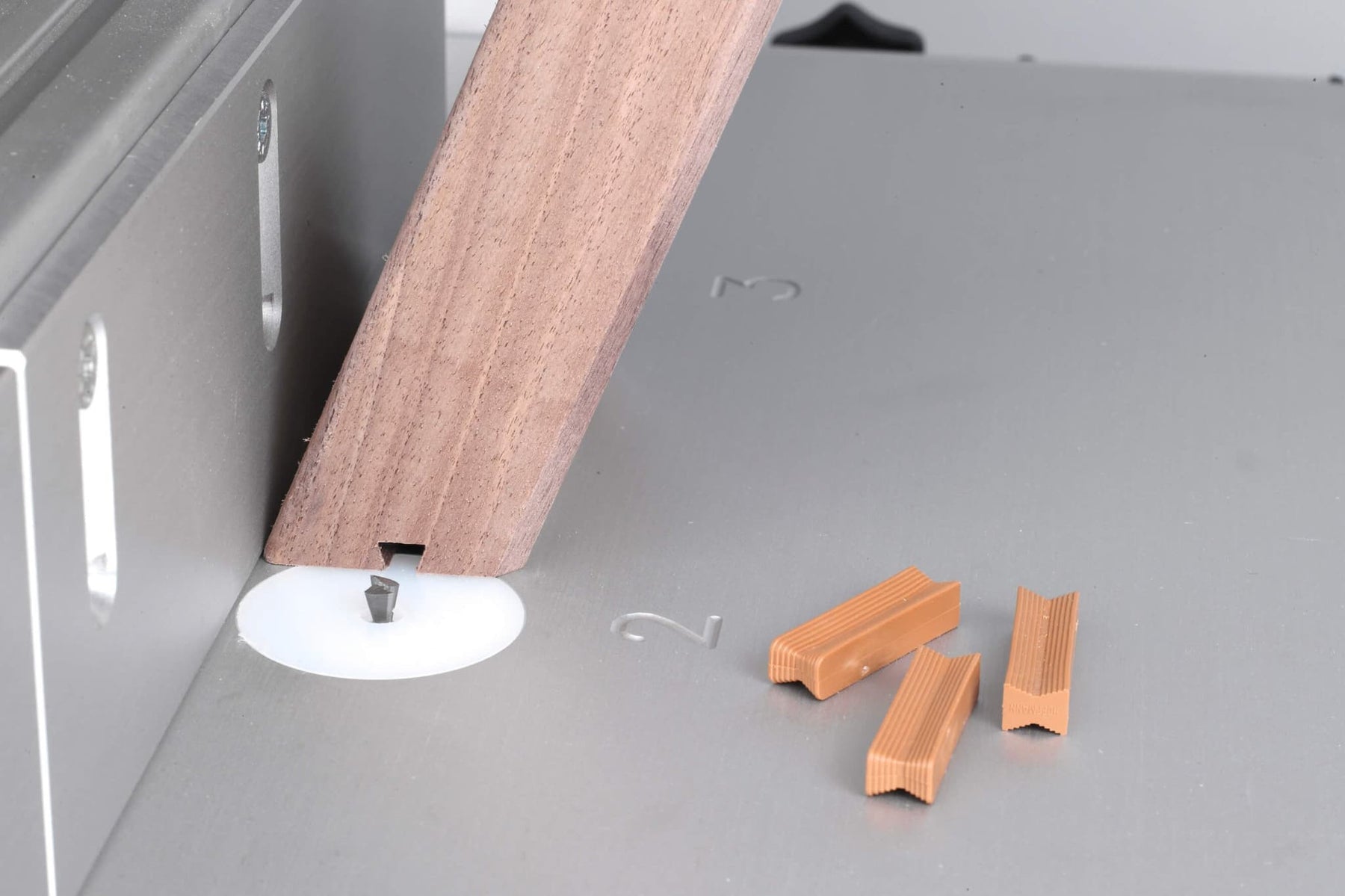

• Frezowanie w przekroju poprzecznym: frez z węglików spiekanych (VHM) precyzyjnie wycina rowek klinowy również w przekroju czołowym – czyli tam, gdzie najczęściej znajduje się połączenie typu Hoffmanna.
• Montaż zamiast klejenia: połączenia tworzone na placu budowy są wzmacniane za pomocą elementu łączącego „Schwalbe” – bez konieczności nakładania kleju na miejscu.

Czy to pasuje do twojego systemu?

Zwróć uwagę na rozmiar rowka: ta frezarka jest przeznaczona do rowka Hoffmanna W2 – do W1 lub W3 potrzebujesz odpowiedniej frezarki. Trzonek o średnicy 6 mm wymaga tulei zaciskowej 6 mm: w przypadku stołów frezarskichRUWI w wersjach Basic, Classic, Classic Performance i Premium jest ona dostępna jako opcjonalna tuleja zaciskowa, natomiast frezarki górnowrzecionowe obsługują ją bezpośrednio. Więcej frezów znajdziesz w przeglądzie narzędzi do frezowaniaRUWI .

Wszystkie szczegóły

Profil
Kąt boku: 18°
Podstawa zęba: 8 mm
Średnica głowicy: 8 mm
Długość cięcia: 6 mm
System: Hoffmann-Schwalbe W2 (10 × 8 mm)

Trzonek
Trzonek: Ø 6 mm
Długość całkowita: 45 mm

Ostrza i zastosowanie
Ostrza: frez dwustronny z węglika spiekanego (VHM, Z2), obrot w prawo
Zastosowanie: połączenia typu „jaskółczy ogon” i na czopy w drewnie wzdłużnym i czołowym
Materiały: drewno miękkie i twarde
Tuleja zaciskowa: wymagana Ø 6 mm
Masa własna: ok. 90 g
