Frezy do podwójnego zaokrąglania/fazowania R2,5

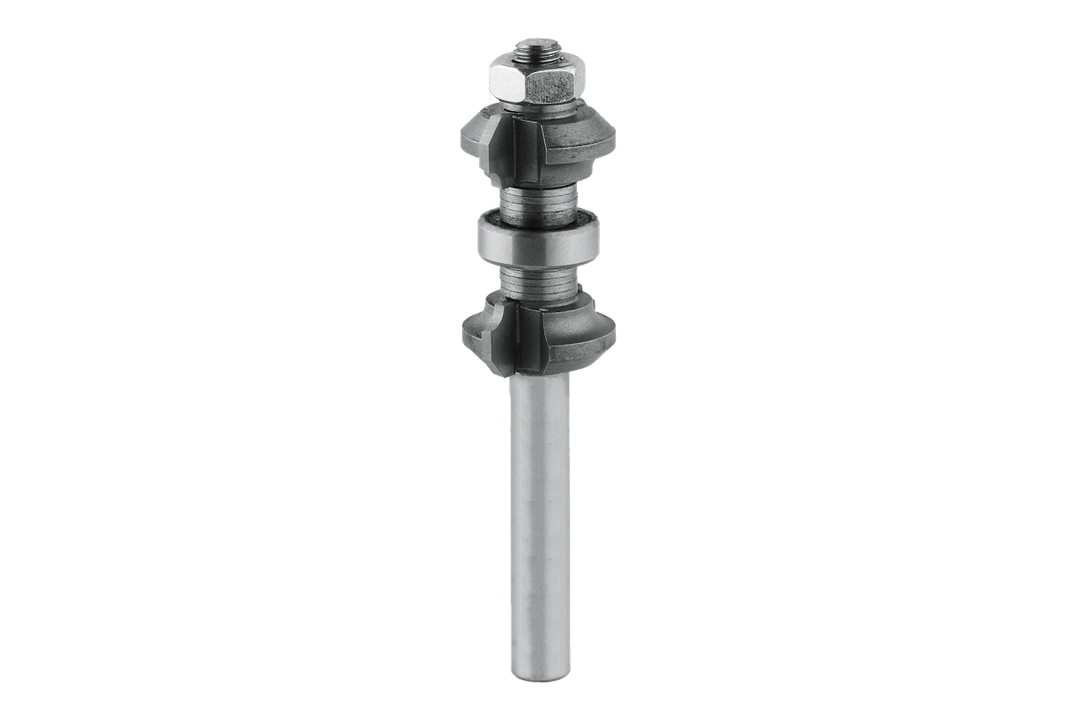

Frez dwustronny do zaokrąglania i fazowania „ RUWI ” obrabia górną i dolną krawędź obrabianego elementu w jednym przejściu. W konfiguracji podstawowej frez tworzy po obu stronach fazę pod kątem 45°; po zamianie elementów profilowych zaokrągla obie krawędzie promieniem R2,5. Umieszczony pośrodku łożysko kulkowe (Ø 16 mm) przesuwa się wzdłuż krawędzi obrabianego elementu i prowadzi frez nawet wzdłuż zakrzywionych konturów.

Za pomocą dołączonych podkładek dystansowych można dostosować frez do grubości materiału – przeznaczony jest do obrabianych elementów o grubości od 11 do 22 mm, dzięki czemu profile są symetrycznie osadzone zarówno u góry, jak i u dołu. Średnica narzędzia Ø 22 mm, długość robocza 11–12 mm, trzpień Ø 8 mm przy całkowitej długości 85 mm; z wkładkami z węglika spiekanego (Z2), obrotowa w prawo, do drewna miękkiego, twardego oraz płyt powlekanych.

Jak z tego korzystać

• Obie krawędzie w jednym przejściu: obrabiany element przechodzi raz obok frezu – zarówno na górze, jak i na dole powstaje ten sam profil, bez konieczności obracania i bez ponownej regulacji.
• Symetria bez konieczności pomiarów: podkładki dystansowe wyśrodkowują profil względem grubości materiału – elementy obracane wyglądają tak samo jak te nieobracane.
• Przełączanie między fazowaniem a zaokrąglaniem: wystarczy wymienić elementy profilowe, a frez do fazowania zamienia się w frez podwójnie zaokrąglający – jeden trzon, dwa profile krawędzi.
• Seryjne obróbki krawędzi płyt i mebli: półki, listwy maskujące i wykroje otrzymują z obu stron tę samą zaokrągloną krawędź – przy stole, jedna krawędź po drugiej.

Czy to pasuje do twojej frezarki?

Trzpień wymaga tulei zaciskowej o średnicy 8 mm – pasuje do standardowego stołu frezarskiego RUWI ; można go również zamontować w frezarkach ręcznych, stołowych oraz maszynach CNC. Ważne dla symetrii: grubość materiału musi wynosić od 11 do 22 mm – frez nie wycentruje elementów cieńszych ani grubszych. Odpowiednie stoły przedstawiono na stronieRUWI .

Jeśli potrzebujesz tylko jednej krawędzi, prostsze frezy do fazowania i zaokrąglania będą lepszym wyborem – w zestawieniu przedstawiono narzędzia frezarskie firmyRUWI .

Wszystkie szczegóły

Profil
Kształt profilu: zaokrąglenie R2,5 i fazowanie 45°
Średnica narzędzia: Ø 22 mm
Długość robocza: od 11 do 12 mm
Łożysko oporowe: łożysko kulkowe Ø 16 mm, umieszczone pośrodku

Trzonek
Trzonek: Ø 8 mm, długość trzonka 42 mm
Długość całkowita: 85 mm

Wyposażenie
Podkładki dystansowe: do dostosowania do grubości materiału
Grubości materiału: od 11 do 22 mm

Ostrza i zastosowanie
Ostrza: Z2, węglik spiekany (HW), obroty w prawo
Materiały: drewno miękkie, drewno twarde, płyty powlekane
Tuleja zaciskowa: wymagana Ø 8 mm
Masa własna: ok. 89 g
