Wysuwana podpórka do stołu podnoszącego RUWI 300

Wysuwana podpórka rozszerza możliwości stołu podnoszącego RUWI 300 o wysuwaną podpórkę do długich i dużych elementów obrabianych. W razie potrzeby wystarczy wysunąć obie szyny i opuścić rolki podporowe – element mocowany z boku stołu i wystający poza jego krawędź leży wtedy stabilnie, zamiast zwisać lub dotykać podłoża. Chroni to go przed odciskiem i zabrudzeniami oraz zapewnia dodatkową stabilność konstrukcji.

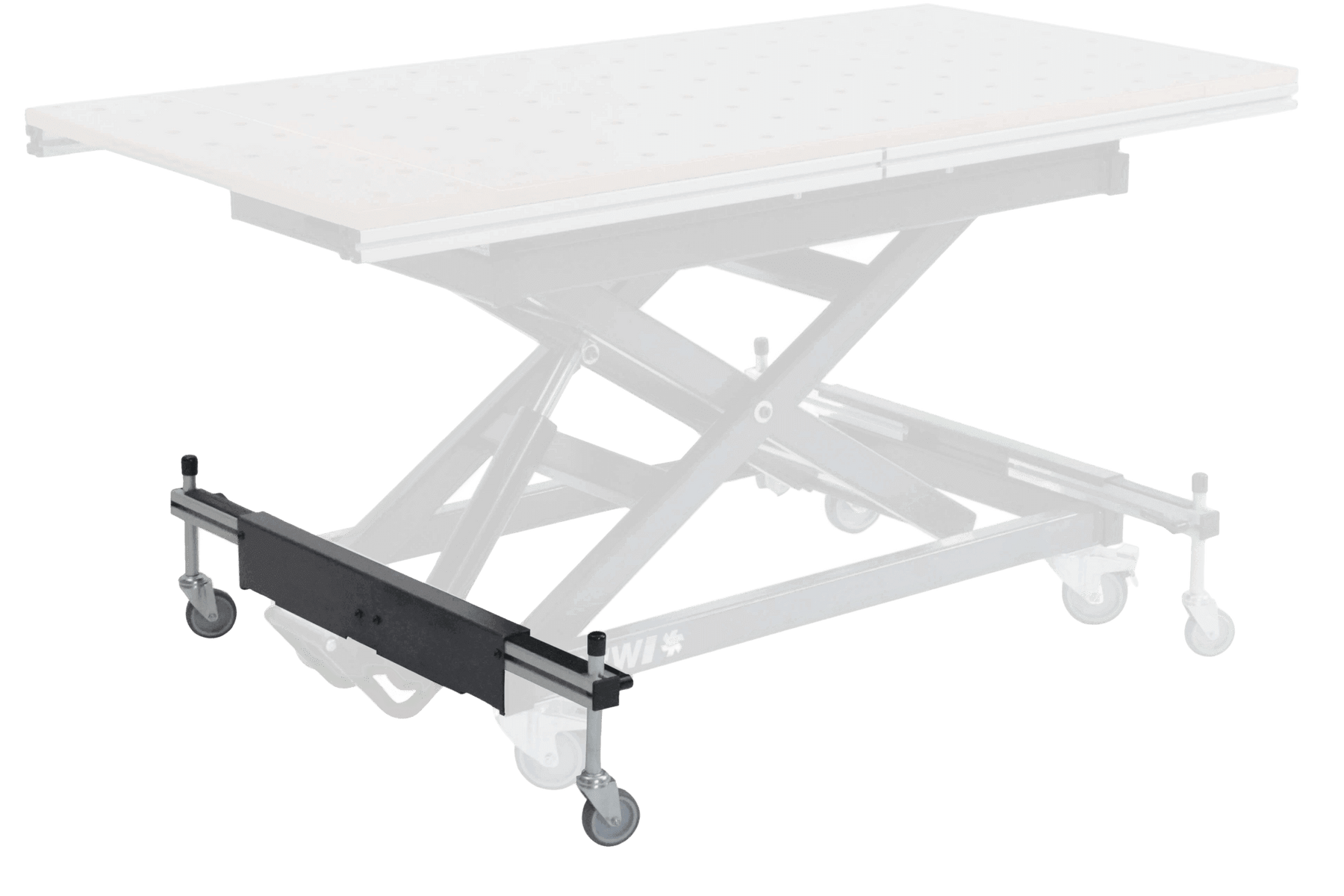

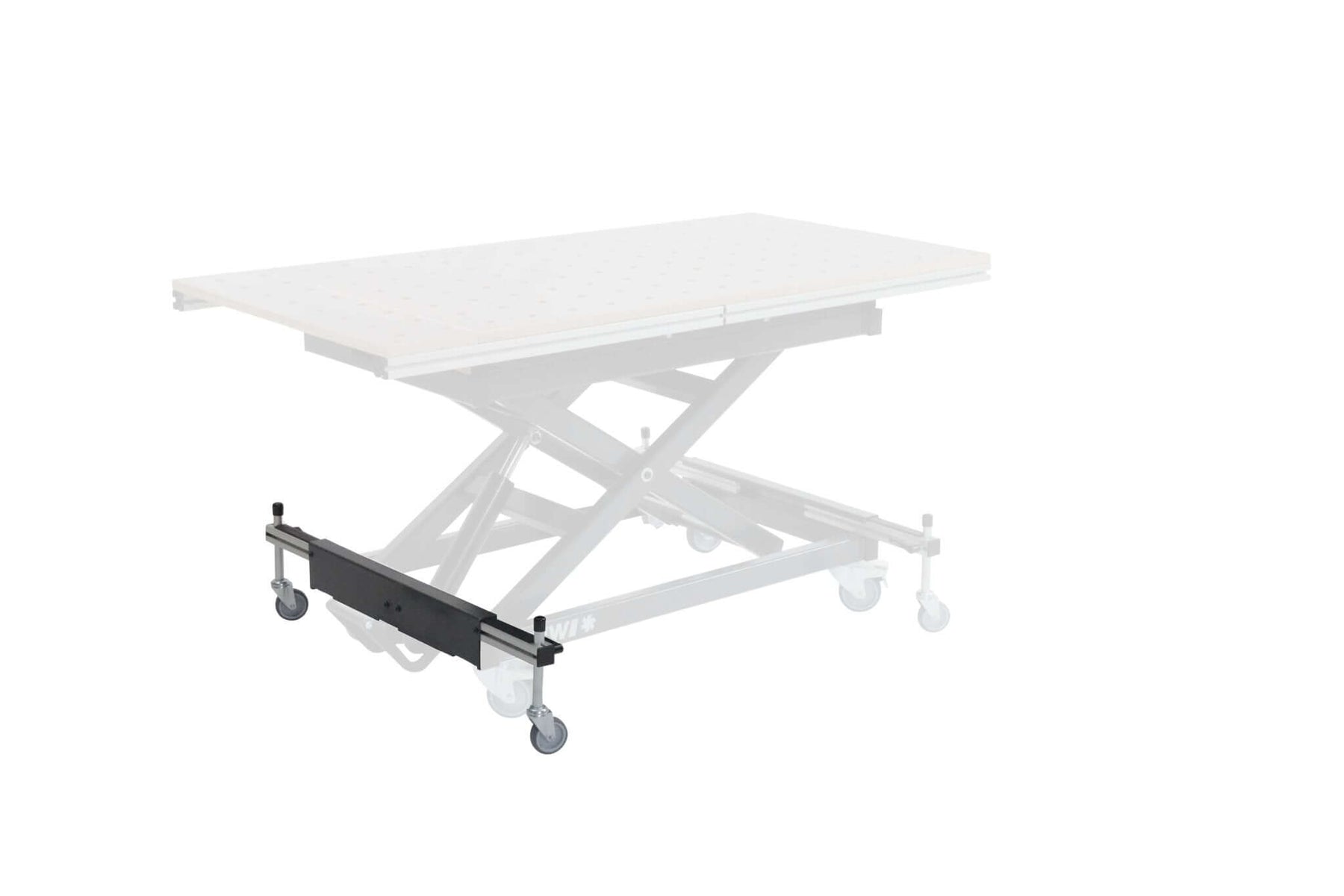

Obie szyny wysuwne są wyposażone w rolki nośne (Ø 75 mm) osadzone na podwójnie łożysowanych obrotnicach kulkowych – każda rolka wytrzymuje obciążenie do 75 kg. Szyna prowadząca wykonana jest z blachy stalowej malowanej proszkowo, a wysuw z anodowanego aluminium z gumową powłoką, która chroni obrabiany element. Jeśli podparcie nie jest potrzebne, można wsunąć szyny z powrotem, oszczędzając miejsce.

Jak z tego korzystać

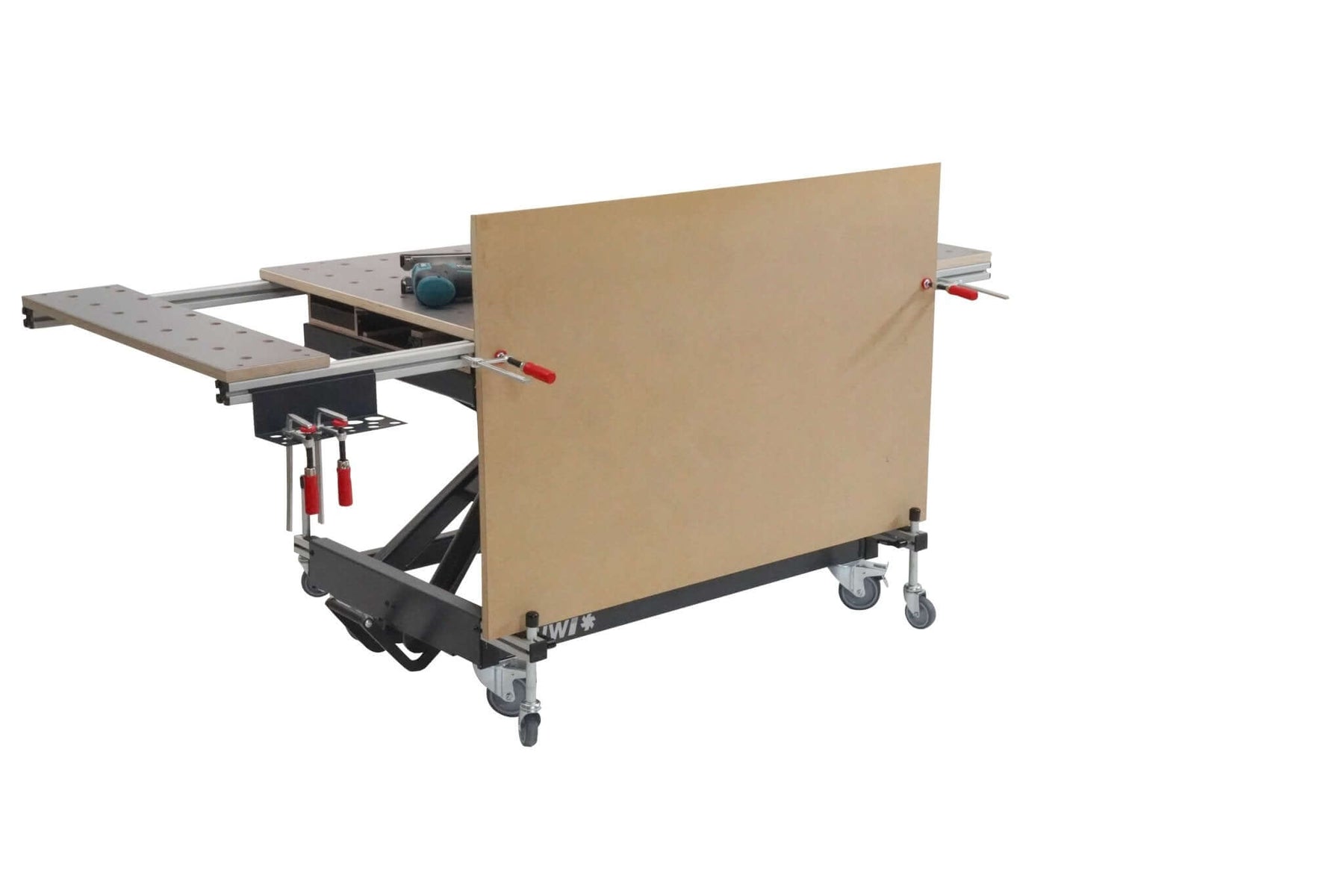

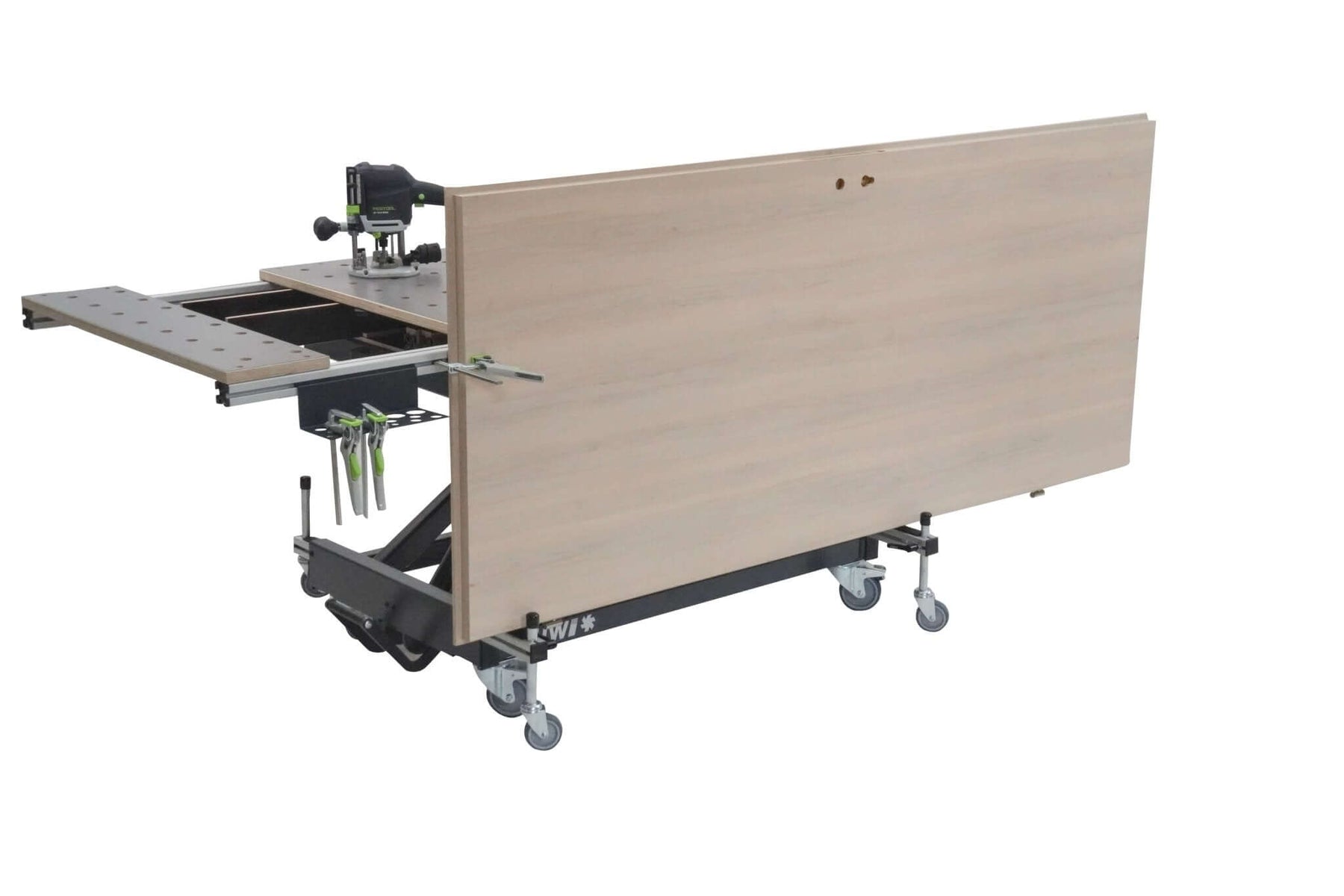

• Obróbka boków drzwi i płyt: element obrabiany, zamocowany pionowo w profilu mocującym, opiera się dolną krawędzią na gumowych rolkach – krawędź pozostaje czysta, a podłoga nie ulega zanieczyszczeniu.

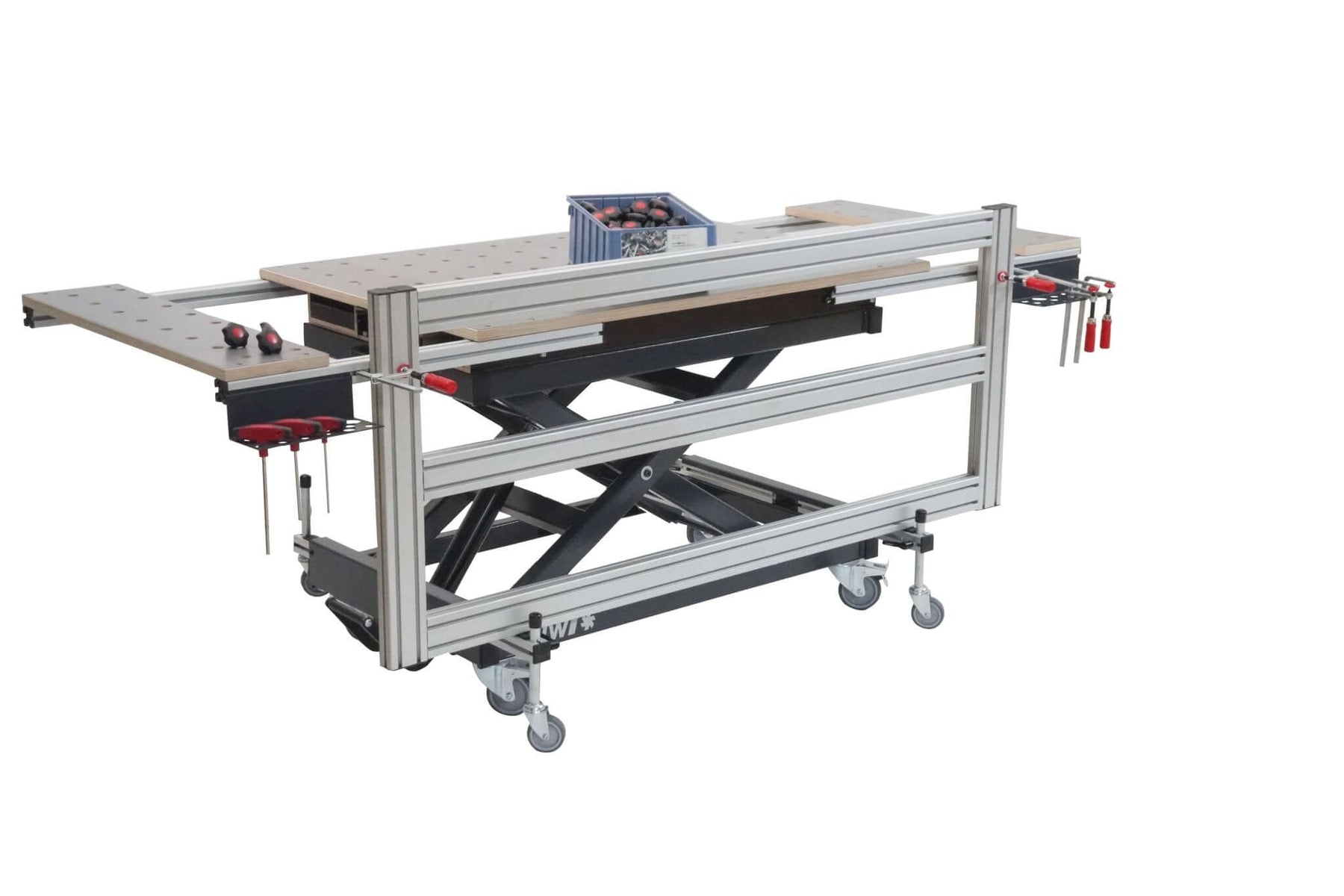

• Przeprowadzanie długich elementów podczas frezowania i cięcia: rolki na obrotnicy poruszają się zgodnie z kierunkiem posuwu – element obrabiany ślizga się, a nie ociera.

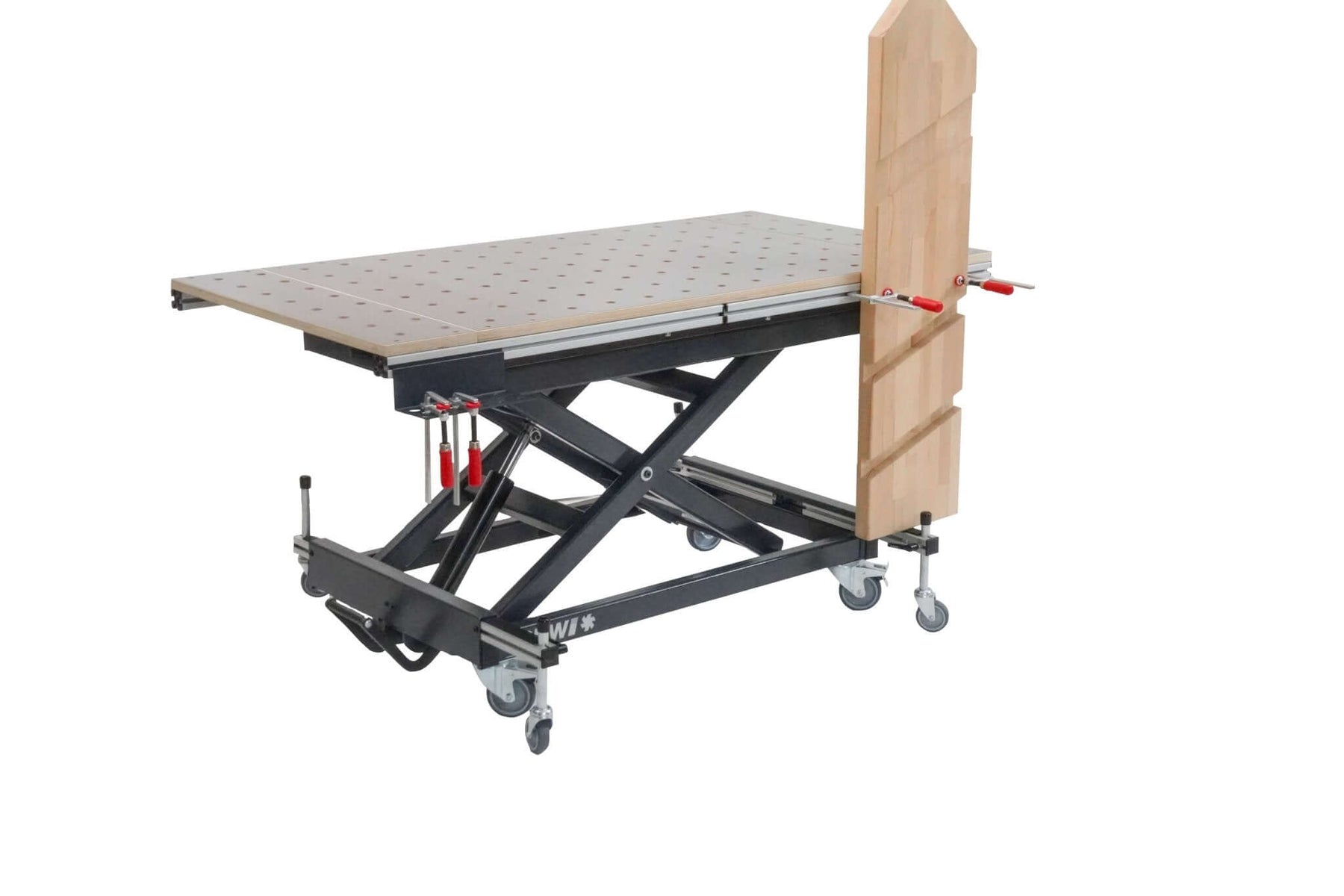

• Podpieranie ciężkich wystających elementów: dwie rolki, każda o nośności 75 kg, utrzymują nawet masywne deski i ramy – ciężar nie obciąża już zacisku.

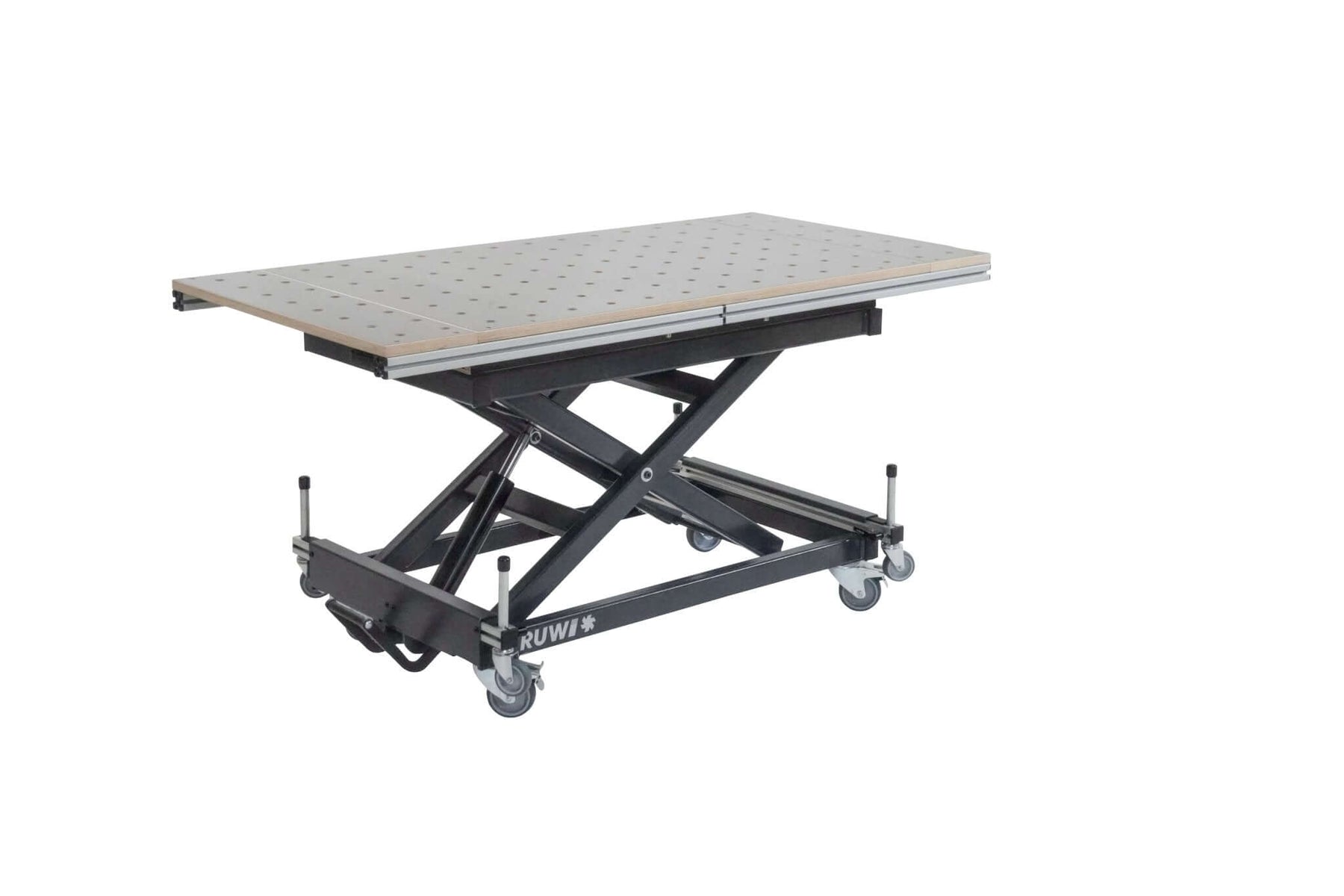

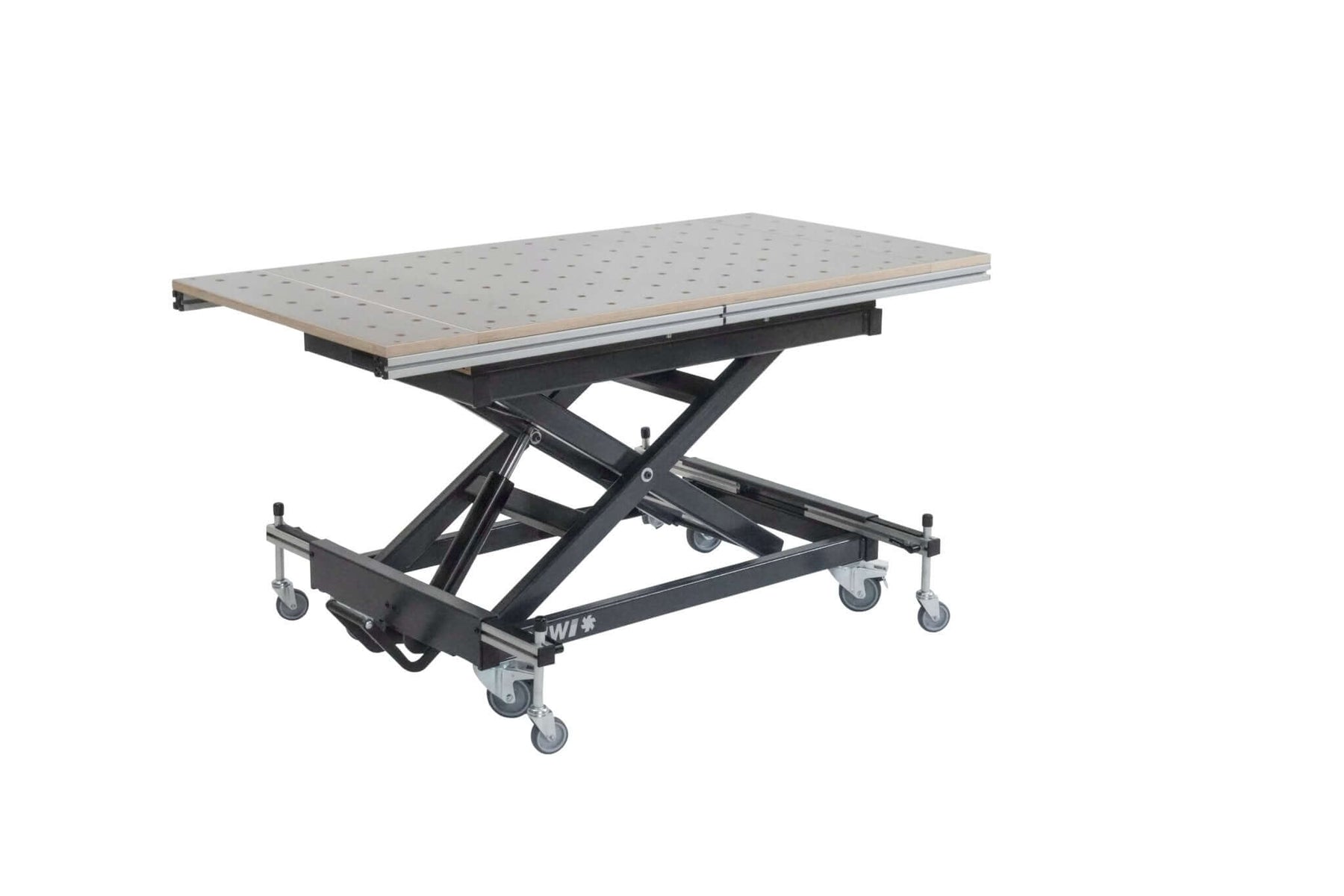

• Wysuwanie tylko w razie potrzeby: wysuwamy prowadnice, opuszczamy kółka, wykonujemy pracę – a potem wsuwamy z powrotem, a stół zachowuje swoje wymiary.

Czy to pasuje do twojego stołu podnoszącego?

Wysuwana podpórka jest przeznaczona do stołów podnoszących RUWI z serii 300 – Basic, Classic i Premium na ramie 300. Istnieje jednak pewne ograniczenie: nie pasuje ona do modeli 300 XL i 400 XL Akku – ich ramy mają inną konstrukcję. Elementy obrabiane należy mocować z boku za pomocą zacisków, takich jak Bessey GTR 160/60, przy pomocy profili mocujących.

Pliki do pobrania

• Instrukcja obsługi wysuwanej podpórki (PDF)

Wszystkie szczegóły

Materiał i wysuw
Prowadnica: blacha stalowa malowana proszkowo
Wysuwy: anodowane aluminium, szyny z gumową nakładką

Rolki
Rolki podporowe: Ø 75 mm, nośność 75 kg na rolkę

Wykorzystanie
Zastosowanie: podparcie dużych elementów obciążonych bocznie

Kompatybilność
Odpowiednie modele: RUWI Stół podnoszący 300 (nie dotyczy modeli 300 XL i 400 XL z zasilaniem akumulatorowym)
