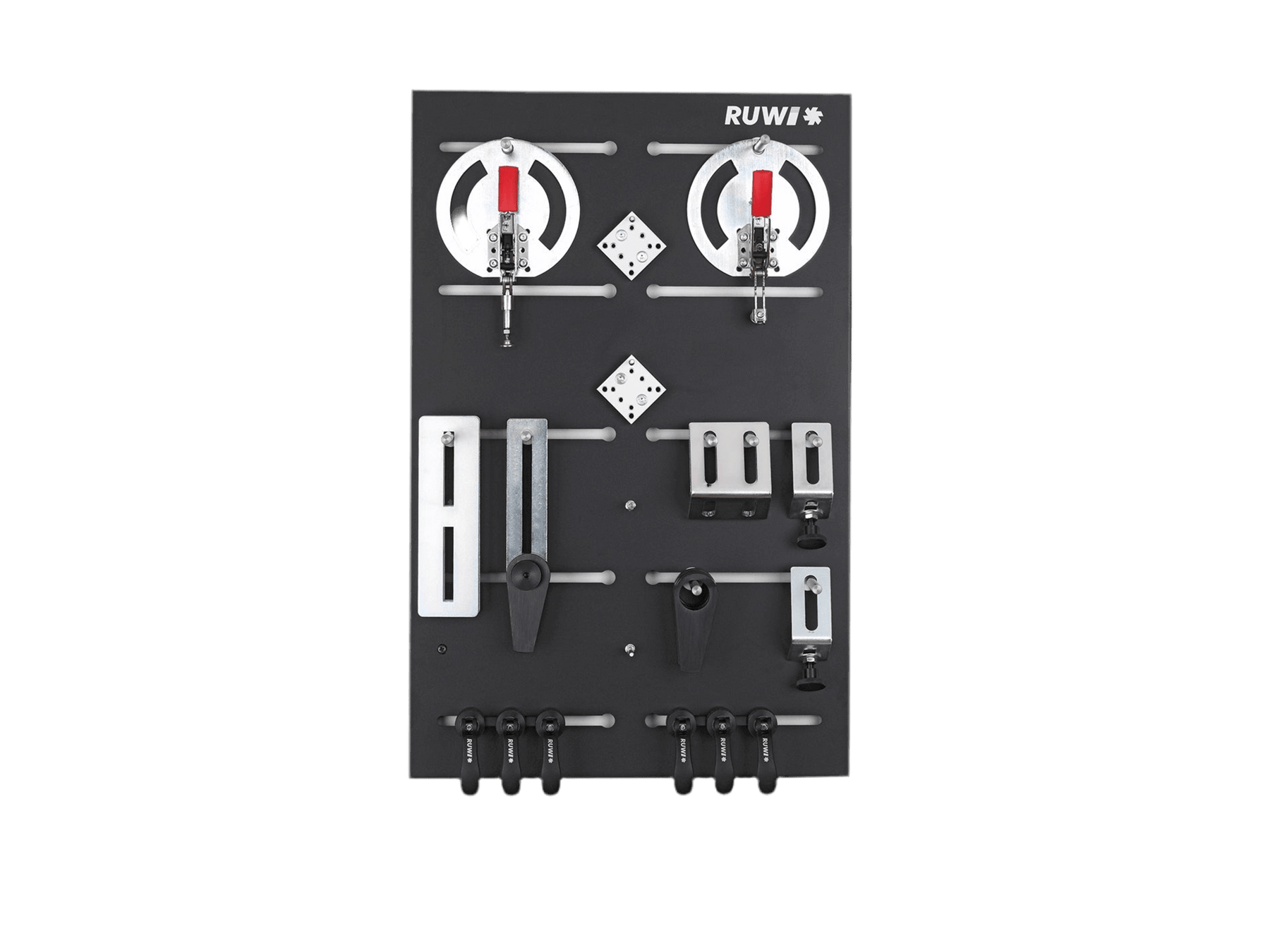

RUWI Spänningssystemssats för spårsvetsbord, alla delar ordnade på väggpanelen

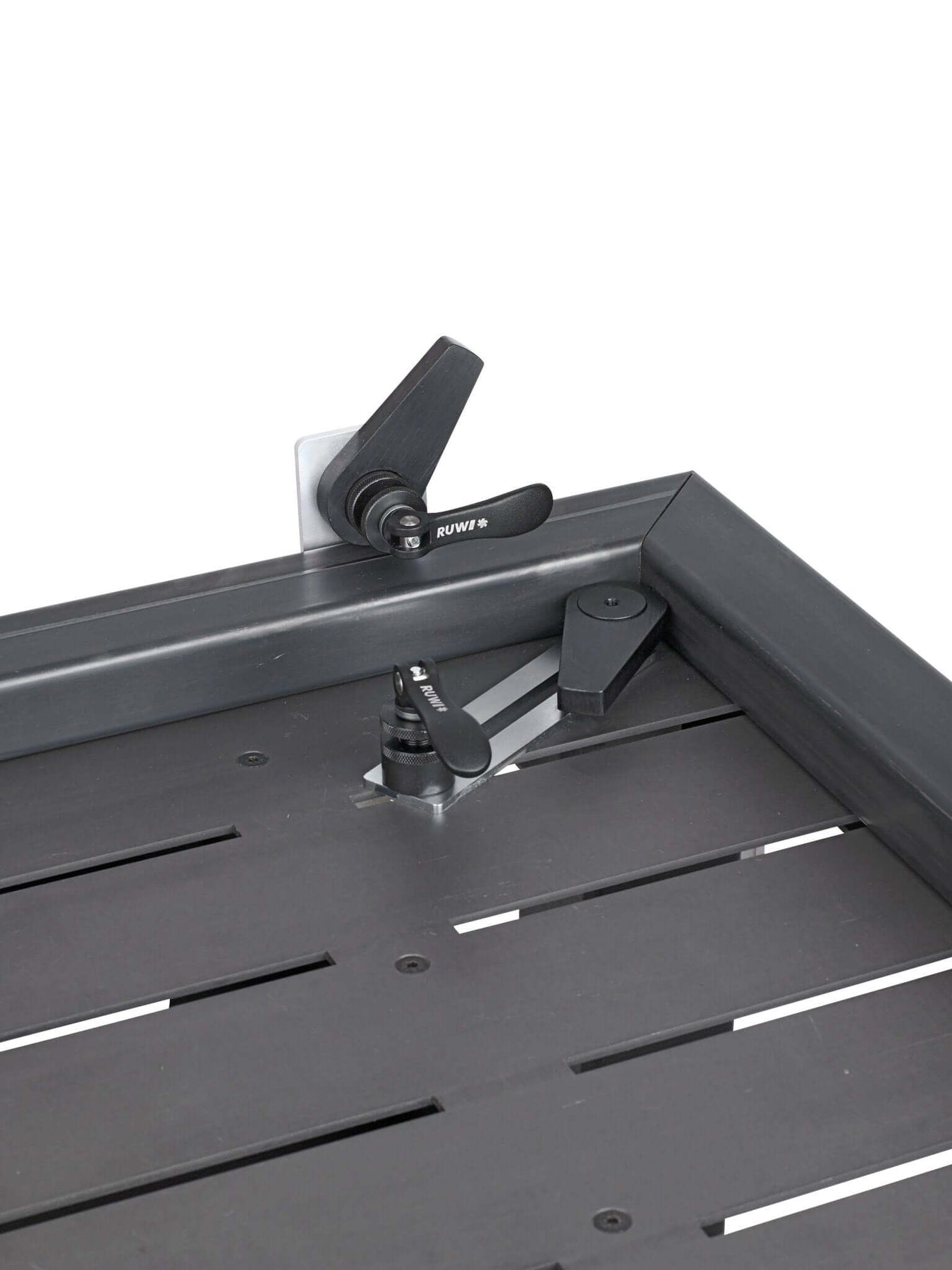

RUWI Spänningssystemssats för spårsvetsbord, monterad på bordet med klämvinkel och spännare
Spänningssystemssats för monterings- och svetsbord med spår

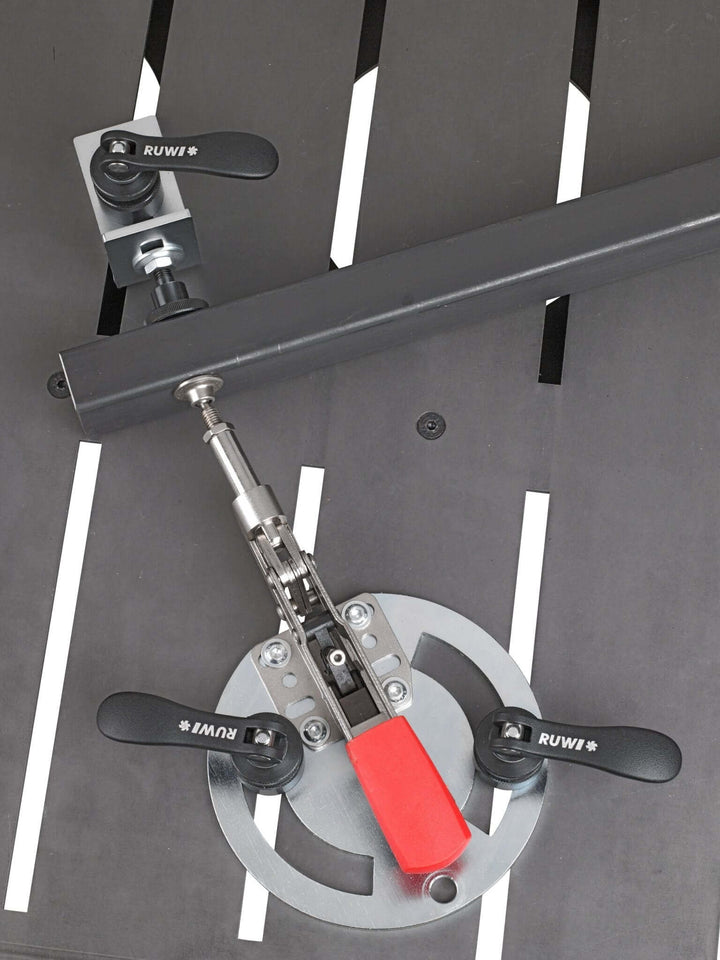

RUWI Spänningssystemssats för spårsvetsbord, horisontell spännare på rund adapterplatta med klämvinklar, ovanifrån sett
Spänningssystemssats för monterings- och svetsbord med spår
RUWI Spänningssystemssats för spårsvetsbord, alla delar ordnade på väggpanelen
RUWI Spänningssystemssats för spårsvetsbord, monterad på bordet med klämvinkel och spännare
Spänningssystemssats för monterings- och svetsbord med spår
RUWI Spänningssystemssats för spårsvetsbord, horisontell spännare på rund adapterplatta med klämvinklar, ovanifrån sett
Spänningssystemssats för monterings- och svetsbord med spår

Spänningssystemssats för monterings- och svetsbord med spår

RUWI27786

€768,63
/
inkl. moms plus fraktkostnader

645,91 euro netto

  • Tillverkad i Tyskland
  • Utvecklad av snickare i Fluorn-Winzeln
  • Reservdelar finns alltid tillgängliga
  • Finns i lager – leveranstid 1–3 arbetsdagar
  • Återbeställt – Leveransdatum via telefon: +49 7402 8414

Titta först, bestäm dig sedan

Hos oss i Fluorn-Winzeln, via video eller hos en samarbetspartner. Kostnadsfritt, utan försäljningspress. Boka tid

En snickare svarar i telefonen: +49 7402 8414

• 1 × ordningspanel med fäststift
• 6 × snabbspännare Ø 30 mm
• 4 × excenterspännare av metall
• 2 × vridlager med gängad stift för excenterspännare
• Adapterplattor: 200 × 60 mm, 180 × 40 mm (M6) och runda Ø 140 mm

Titta först, bestäm dig sedan

Är du osäker på om det passar din verkstad? Under ett verkstadsmöte tittar vi på det tillsammans – på plats, via video eller hos en samarbetspartner. Helt gratis och utan försäljningspress.

Boka ett verkstadsmöte
Vill du hellre fråga direkt? +49 7402 8414

Mindre delar skickas med DHL eller DPD, och du får spårningsinformationen via e-post. Lyftbord och fräsbord levereras av speditören Schenker. Om du önskar kan speditören komma vid en tidpunkt som du själv bestämmer – detta avtalar du per telefon med dem.

Leveranstiden anges ovanför priset, vid lagerstatus. Om något just nu inte finns i lager meddelar vi dig leveransdatumet per telefon: +49 7402 8414. Om det skulle dröja längre hör vi av oss i förväg.

Förpackningsmått
• Levereras i kartong via DHL eller DPD
• Mått: 740 × 530 × 110 mm

Våra verktyg och maskiner är konstruerade för långvarig användning. Vi använder endast komponenter av hög kvalitet och har samlat på oss stor erfarenhet för att undvika problem i verkstaden. Därför har vi heller inga problem med garantiärenden – även om de sträcker sig längre än två år. Vi strävar alltid efter att hitta en bra gemensam lösning.

Vi har 100 % av reservdelarna i lager.

Tillbehör

Med spännsystemssatsen ” RUWI ” kan du utrusta ditt svets-, monterings- eller arbetsbord för verktygsfri fastspänning på profiler med spår 8 till 10. Principen: tryck, vrid, lås. Med snabbspännarna (Ø 30) och excenterspännarna i metall kan du spänna fast arbetsstycken både uppifrån och från sidan – utan nyckel, på några sekunder. Adapterplattor, adaptervinklar och anslagsskruvar ger dig fästpunkter för horisontell och vertikal fastspänning, och förvaringspanelen (700 × 450 mm, pulverlackerad stålplåt) med fästpinnar håller allt inom räckhåll på väggen.

Här är det kompletta byggsatsen för metall- och fixturkonstruktion: 6 snabbspännare med Ø 30 mm, 4 excenterspännare med två vridlager, adapterplattor i tre utföranden (200 × 60 mm, 180 × 40 mm med M6-gänga, runda Ø 140 mm), adaptervinklar och anslagsskruvar – spakarna är gjutna i aluminium, basdelarna är av brünerat stål och plattorna är galvaniserade.

Så här använder du det

  • Montera uppspänningsanordningar: Adapterplattor definierar spännpunkterna, snabbspännare sätter fast dem utan verktyg – uppspänningsanordningen för den återkommande ramen är klar på några minuter och kan flyttas lika snabbt.
  • Serietaktning: Vrid excenterspaken, delen sätts på plats – dra tillbaka spaken, nästa del; sex snabbspännare klarar att montera även större enheter helt och hållet.
  • Ovanifrån och från sidan: en rund platta för nedtryckning, en rektangulär med M6-gänga för tryckpunkten på sidan – arbetsstycket är fastsatt i båda riktningarna.
  • Ordning på väggen: varje del har sin egen pinne på panelen bredvid bordet – handtaget sitter doldt, ingenting ligger mellan arbetsstyckena.

Passar det till ditt bord?

Satsen är avsedd för spår 8 till 10 och passar på svets- och monteringsbord med denna spårbredd samt på bord med aluminiumprofiler – det enda som spelar roll är spåret, inte tillverkaren. De passande borden från RUWI är svetsbordet med lyftmekanism och spår samt svetsbordet med ben och spår. Samma logik gäller för bord med hålraster: Premium-setet för 20 mm-raster och Starter-setet med spår 8 för enklare profilkonstruktioner; enskilda komponenter visas i översikten över snabbspännare.

Nedladdningar

Alla detaljer

Snabbspännare och mekanik
Snabbspännare: 6 × Ø 30 mm, för spår 8 till 10
Material: Excenterspak av gjuten aluminium, basdel av brunit stål

Adapterplattor
Utföranden: 200 × 60 mm, 180 × 40 mm (M6-gänga), rund Ø 140 mm
Material: stål, förzinkat

Organisationspanel
Mått: 700 × 450 mm
Utförande: stålplåt, pulverlackerad

★★★★★
