Monterings- och svetsbord: höjdjusterbara och flyttbara eller stabila

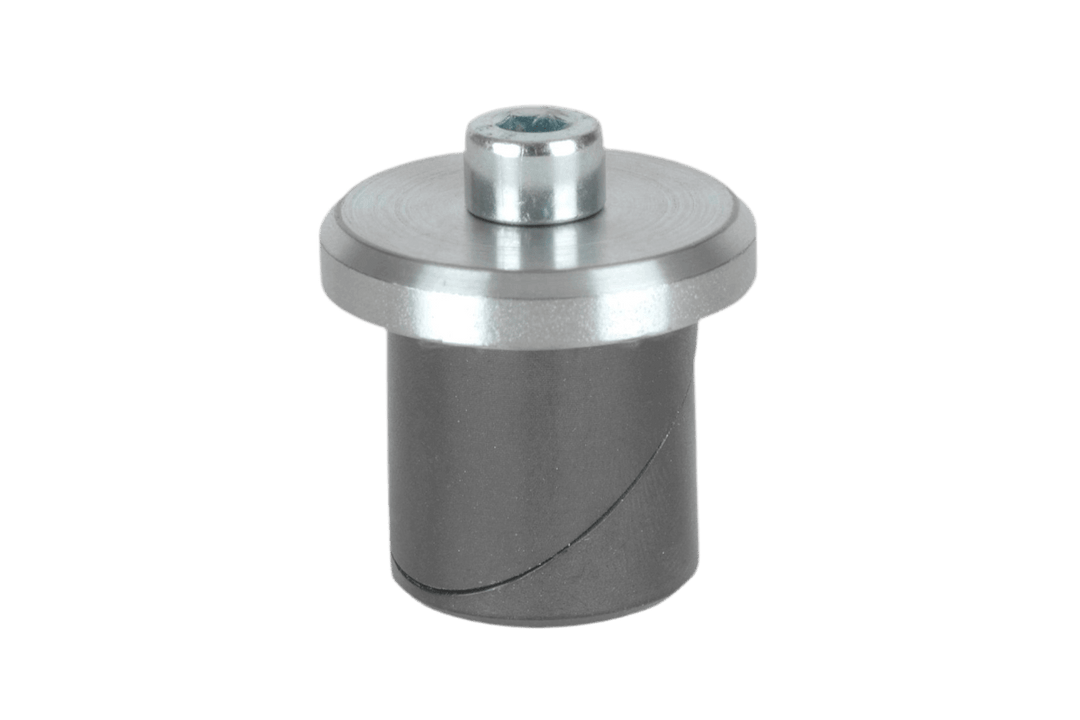

På en slät bordsskiva spänner du fast där det finns en kant. I hålraster med Ø 28 mm spänner du fast vid varje rasterposition: Hålen sitter 100 mm från varandra, mitt till mitt. Varje hål rymmer en klämbult, och denna bult fungerar som fästpunkt för varje ytterligare del. När cylinderbulten dras åt spänns den brunnade stålbulten fast i hålet; klämtekniken skonsamt mot hålväggen istället för att skära in i den.

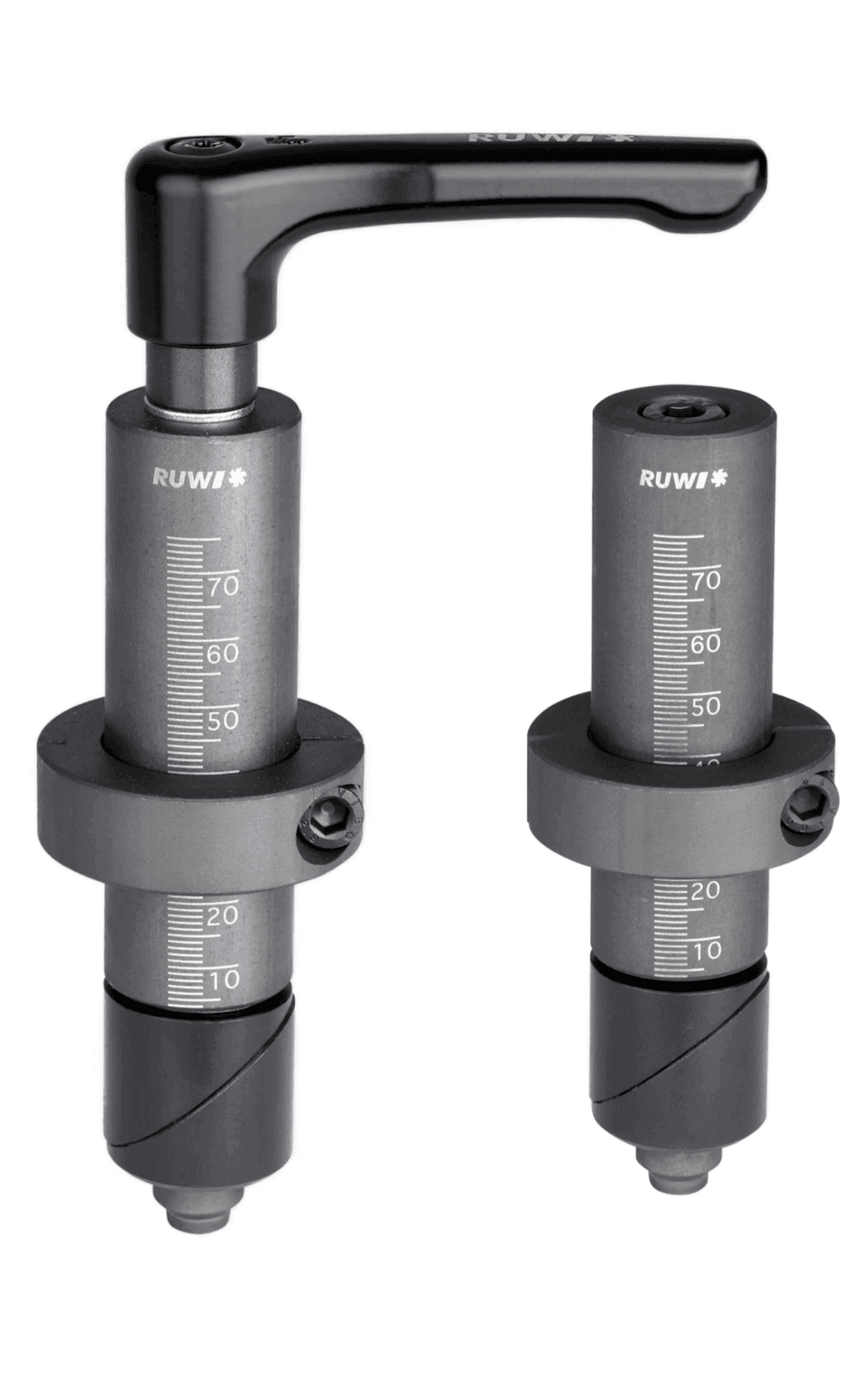

Det lönar sig framför allt vid montering och vid tillverkning av fixturer. Fixturen för den återkommande enheten består av tre delar: en positionsvinkel håller fast, en spännare trycker från sidan och en höjdjusterbar skruv håller fast uppifrån. Samma bult i samma hål ger samma position – du riktar in en gång och spänner sedan bara fast. De höjdjusterbara bultarna har därför en laserskurna måttskala, med ett spänningsområde på 0 till 75 mm: avläs höjden istället för att prova dig fram.

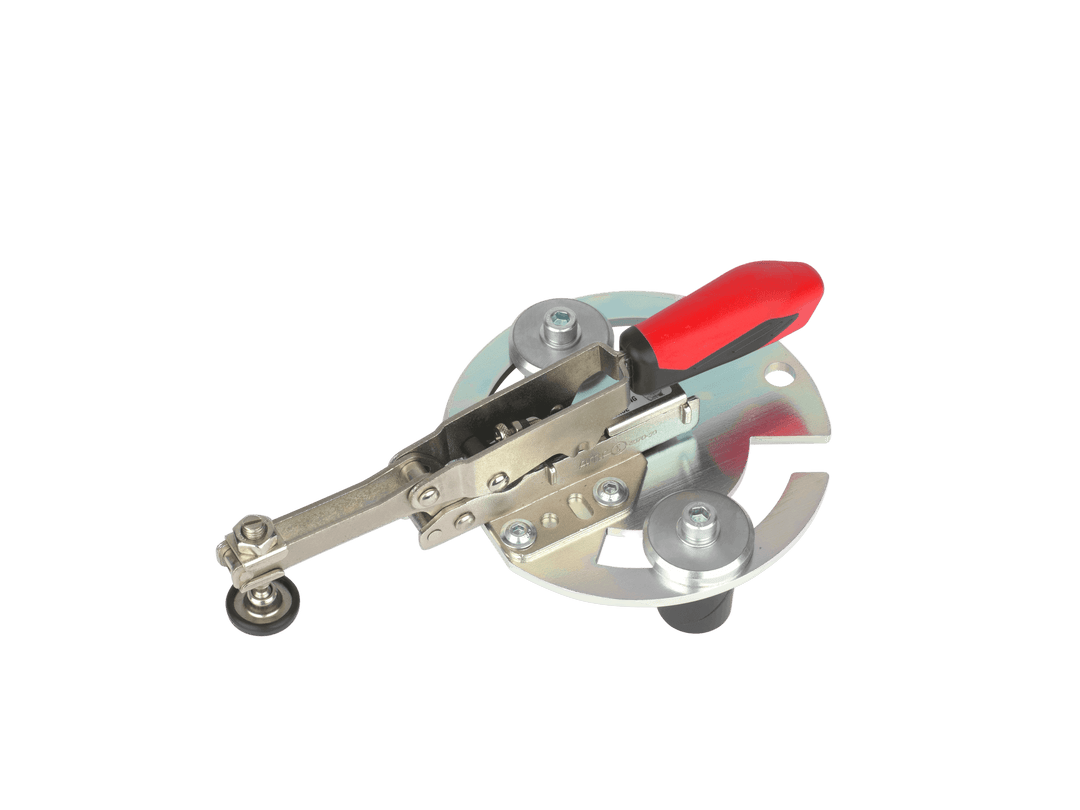

Du spänner inte bara fast för svetsning. Positioneringsvinkeln (80 × 60 × 40 mm) anger den referenskant mot vilken arbetsstycket vilar innan en klämma griper tag. Klämvinkeln griper även tag i Nut-8-aluminiumprofiler (Item System 40 och kompatibla). På så sätt kan du placera profilanslag direkt på plattan. Vid slipning och borrning håller samma klämma som vid punktsvetsning: 100 mm utskjutning räcker över både profil och plåt. Adapterblocket höjer spännpunkten på den runda adapterplattan i steg om 12 mm; dess hålmönster passar även snabbspännare från AMF, Bessey och Kipp.

När svetsapparaten kopplas in sitter plåten redan fast: båda händerna hålls på svetsbrännaren och på tillsatsmaterialet istället för på arbetsstycket. Spännkraften håller komponenten på plats medan värmen verkar – svetsfogen bildas utan att delen förskjuts. Det som spänntekniken inte kan göra är att förhindra skevhet.

Klämbultarna är tillverkade av brunit stål, en egenutveckling från RUWI, och tillverkas, precis som hela RUWI Steel Line, i Tyskland.

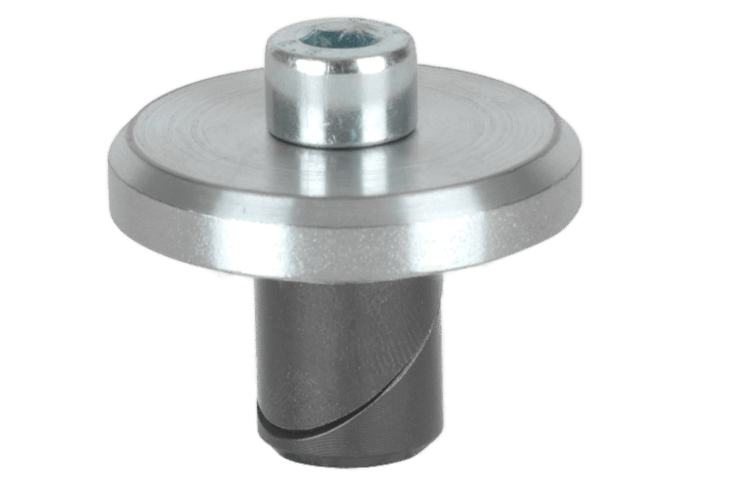

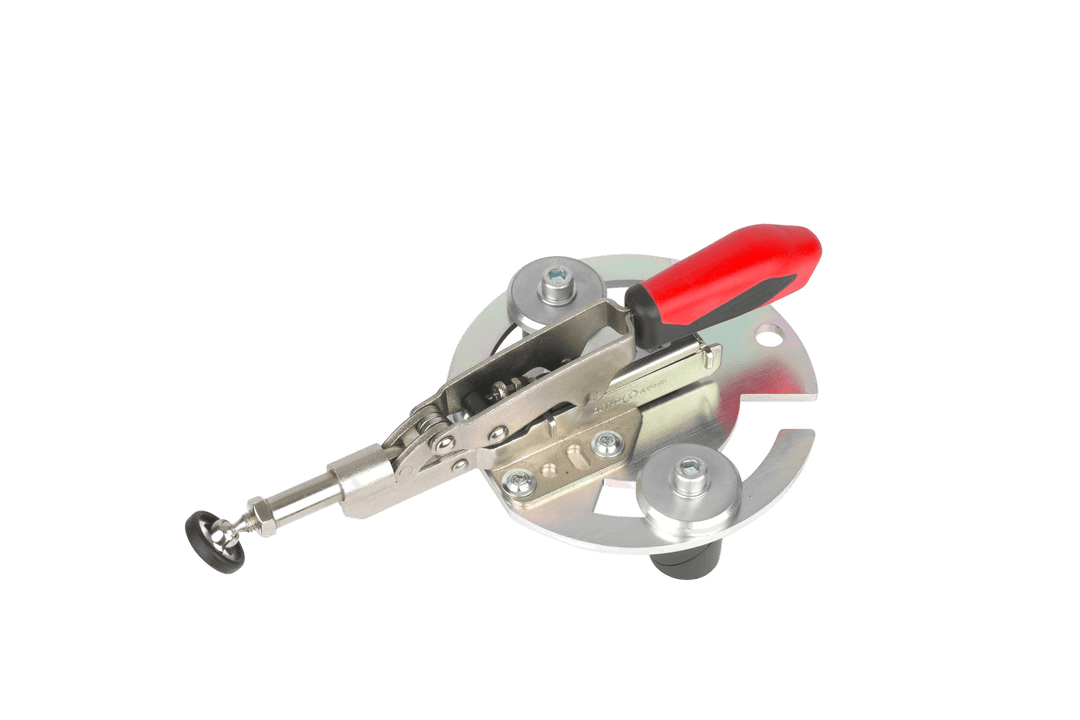

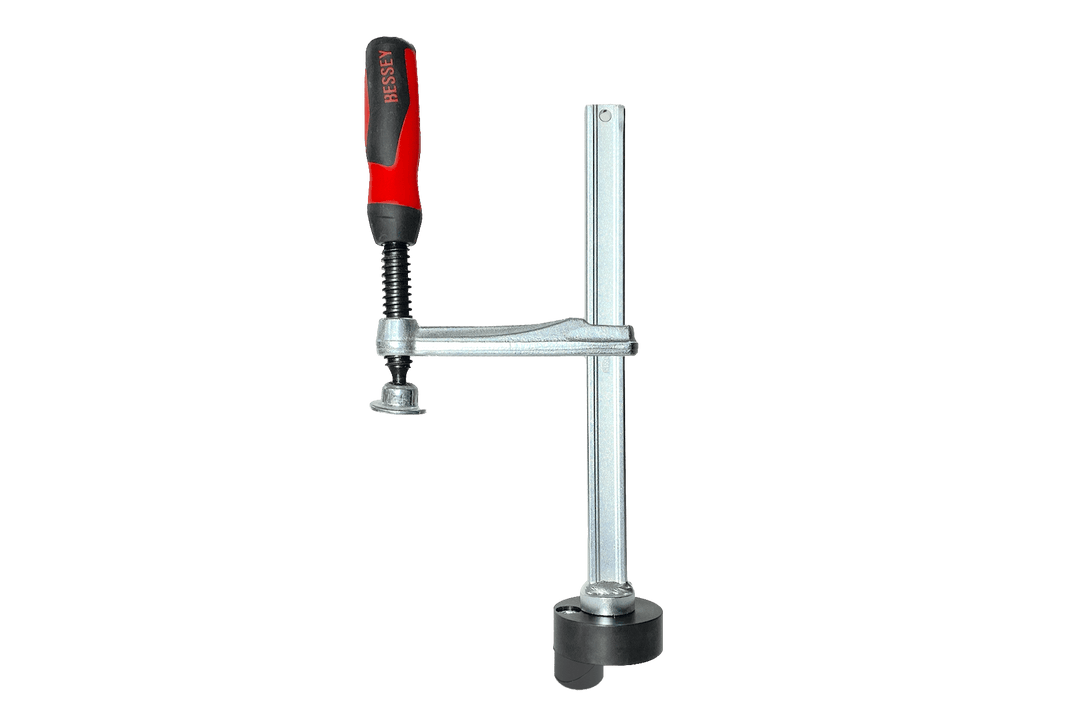

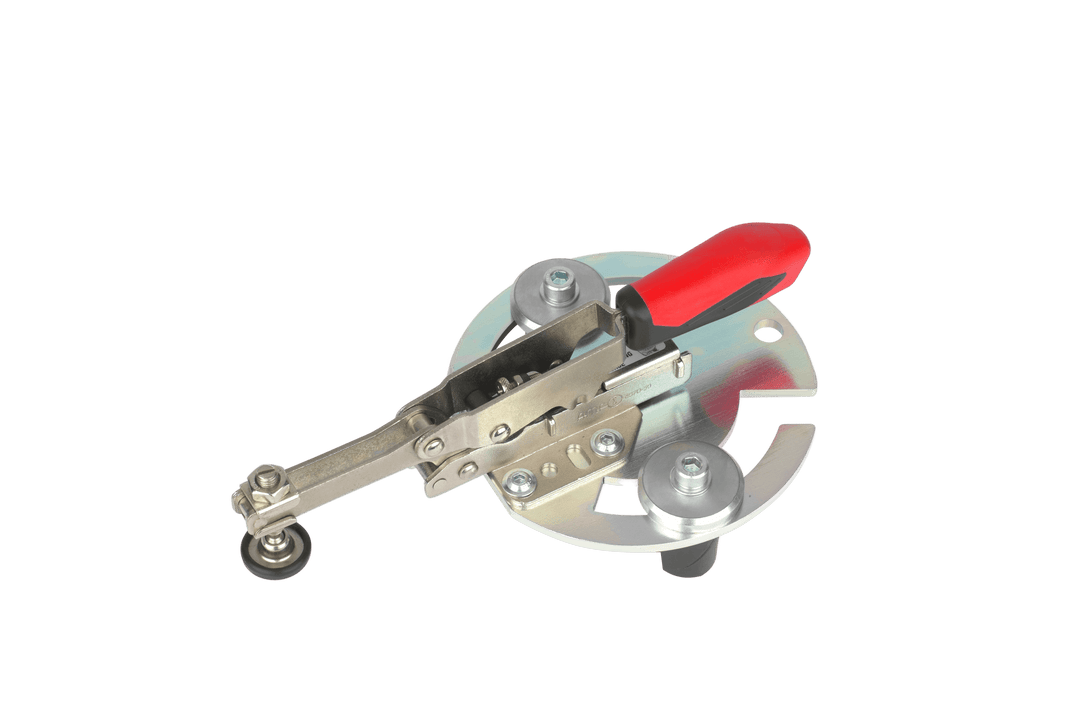

Spänntekniken slutar inte vid ditt eget bord. Samma spännare finns med klämbultar (Ø 16 mm) för befintliga svetsbord och spännplattor med hålmönster (Ø 16 mm) – då kan du uppgradera ditt bord istället för att byta ut det – den höjdjusterbara bulten spänner där 0 till 36 mm istället för 0 till 75 mm. Rasteret har dock en begränsning: det spänns fast vid hålen. Om tryckpunkten måste ligga exakt på fogen justerar du den – via de långa hålen i den runda adapterplattan eller, vid excenterspännaren, via vridlagret.

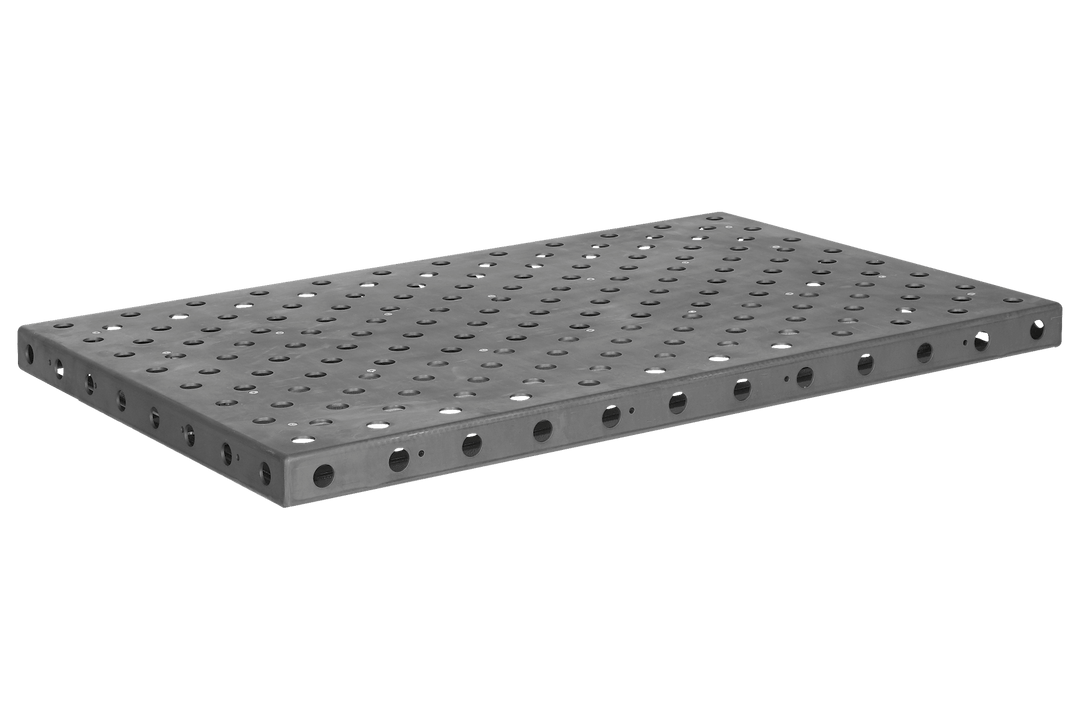

Varje platta i RUWI s monterings- och svetsbord mäter 1 200 × 800 mm. Ett räcke med det vanliga stolpavståndet på 1 200 mm ryms därmed i ett stycke på längden på bordet – du behöver varken vrida eller flytta det. Med rätt tillbehör till svetsbordet fungerar samma skiva som monterings- och spännbord: Du monterar enheten på den och riktar in den innan den första svetsfogen läggs. Hur stor del av arbetet som består av svetsning avgörs av ditt uppdrag.

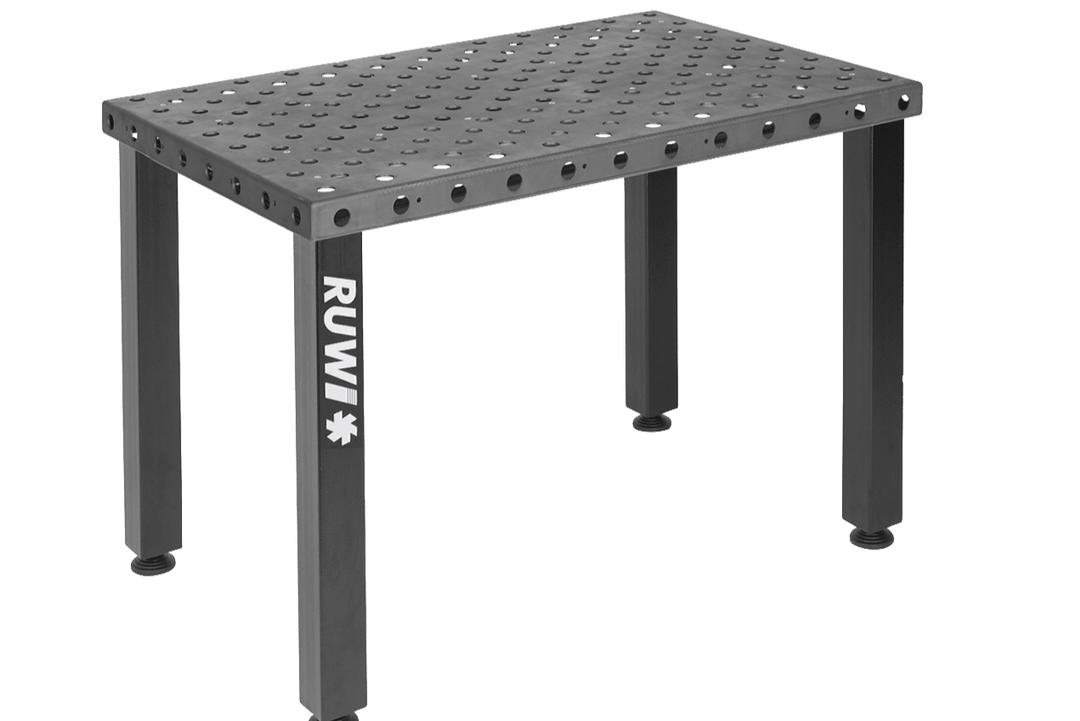

Varför 4 mm räcker: Plåten är kantad, svetsad i hörnen och, när det gäller bordet med ben, förstärkt med en förstyvningskorg – den håller den plan, även under 500 kg. Dina befintliga skruvklämmor fästs på den kantade sidan. Den fosfaterade ytan tål svetsvärme och stänk och är rostskyddad. Ett stativ svetsar en metallarbetare ihop själv – det borrade rutnätet och den fosfaterade ytan gör det inte. Plattan är däremot inte konstruerad för att rätas ut med hammare.

Om arbetsstycket blir längre ställer du flera benbord bredvid varandra och skruvar fast dem i varandra genom hålen. Med hjälp av de ledade fötterna justerar du dem så att de ligger i samma plan, även om hallgolvet lutar. Bäraren vilar då över båda skivorna istället för att sluta vid bordskanten. Rasterlinjen fortsätter inte över skarven: Spänningen sker på varje skiva i dess eget raster.

Det andra sättet är att justera höjden. Om en bärare sticker ut över ditt befintliga svetsbord kör du in lyftbordet under den, låser styrhjulen och pumpar upp det till rätt höjd – arbetsstycket vilar på bordet hela tiden. RUWI har uttryckligen utformat lyftbordet som ett komplement till stora, stationära svetsbord – inte bara som en fristående arbetsplats.

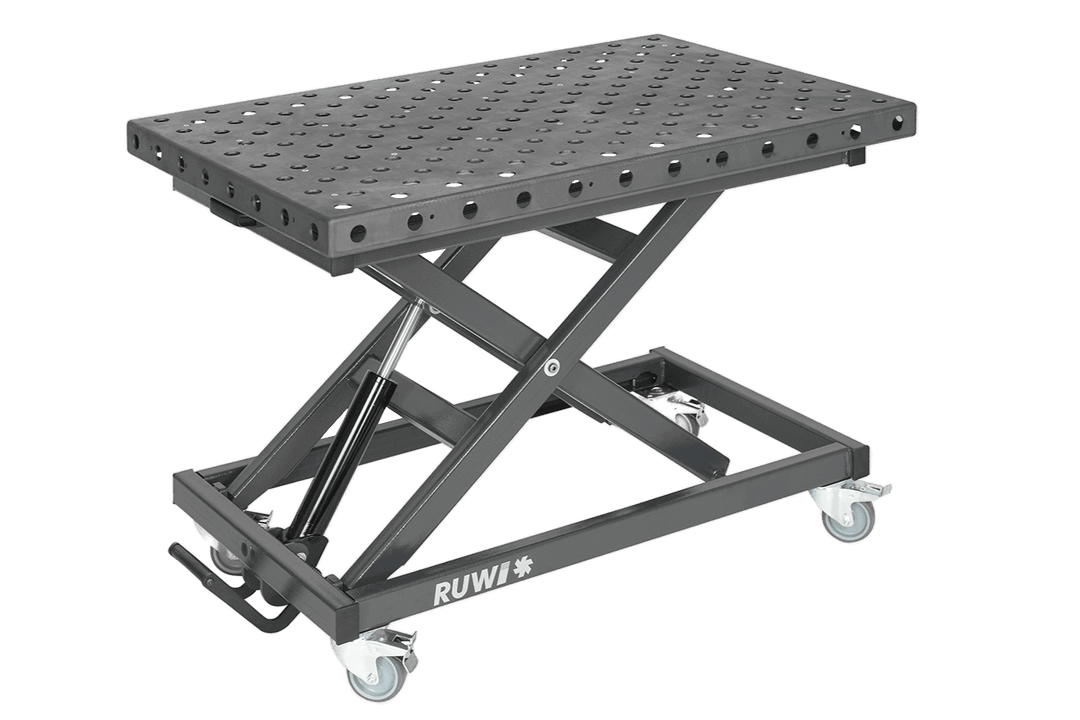

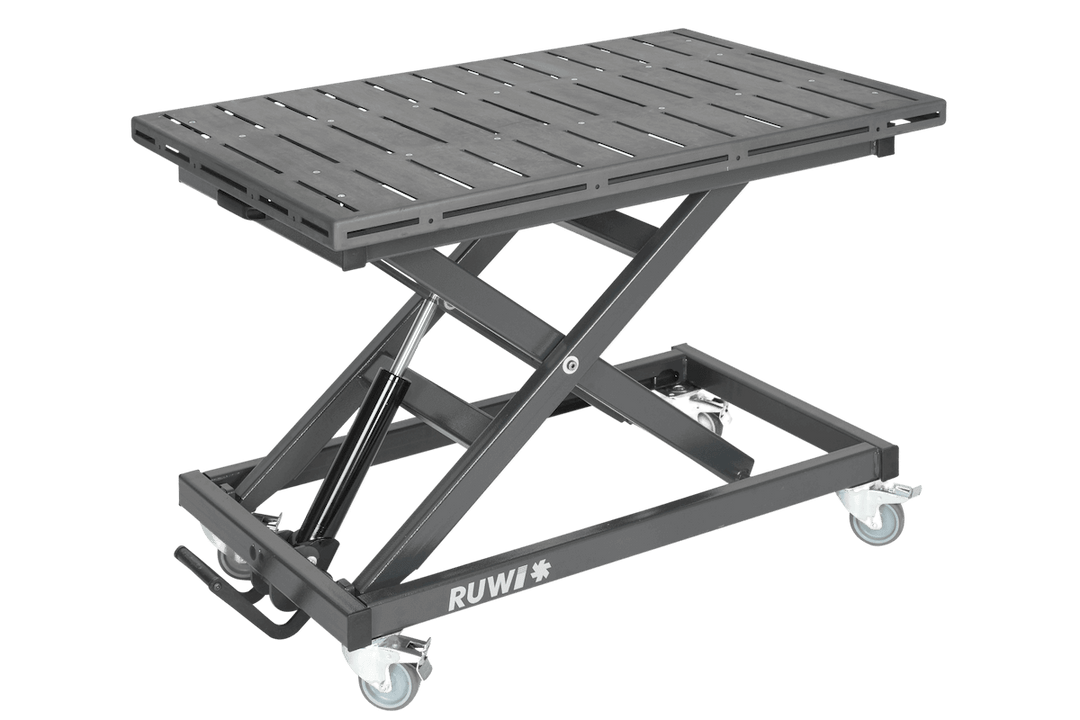

Underredet fungerar som ett saxlyftbord och kan höjas steglöst från 46 till 106 cm med hjälp av en hydraulisk fotpump. Du svetsar grunden sittande och täcklagret stående. Den enhet du monterar befinner sig därmed i din höjd, inte i bordets höjd. Båda lyftborden från RUWI står på samma underrede, med samma fotpump tillverkad i Tyskland. Den sänks jämnt oavsett belastning, oavsett om plattan är tom eller bär 300 kg. Hydrauliken går att reparera och reservdelar finns tillgängliga – om pumpen går sönder byter du ut pumpen, inte bordet.

Som ett mobilt svetsbord rullar det på fyra låsbara styrhjul av massivt gummi dit du ska montera – till monteringsenheten, bredvid det fasta bordet; det kan rulla med upp till 300 kg. Det står stadigt så snart bromsarna griper tag – lås dem innan du spänner fast. Dessa 300 kg är gränsen – 200 kg mindre än för benbordet. Tyngre enheter ska placeras på benbordet.

Om du redan har ett RUWI lyftbord från träverkstaden behöver du inget extra underrede för metallbearbetning – hålplattan (Ø 28 mm) säljs separat och placeras direkt på RUWI lyftbordets underrede.
