Smarta spännverktyg speciellt avsedda för 20 mm-hålmönster
Spänning på 20 mm-hålraster
Alla spännverktyg här fästs direkt i håltabellen på ditt bord med hjälp av en klämbult med en diameter på 20 mm – på RUWI -fräsbordet, på lyftbordet, på bordsförlängningen eller på Festool MFT. Du sätter verktyget i hålet, drar åt bulten, och det sitter fast precis där ditt arbetsstycke behöver det. Eftersom bulten är densamma överallt kan varje del flyttas fritt mellan dina bord.
Vilken spännare passar till vilken uppgift?

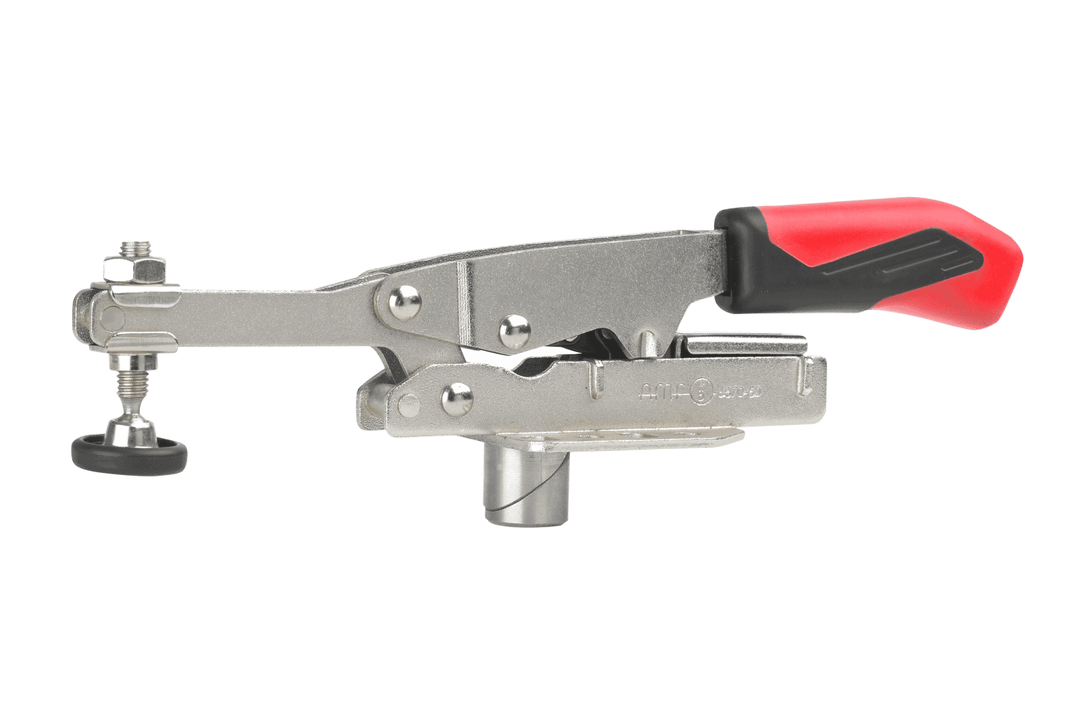

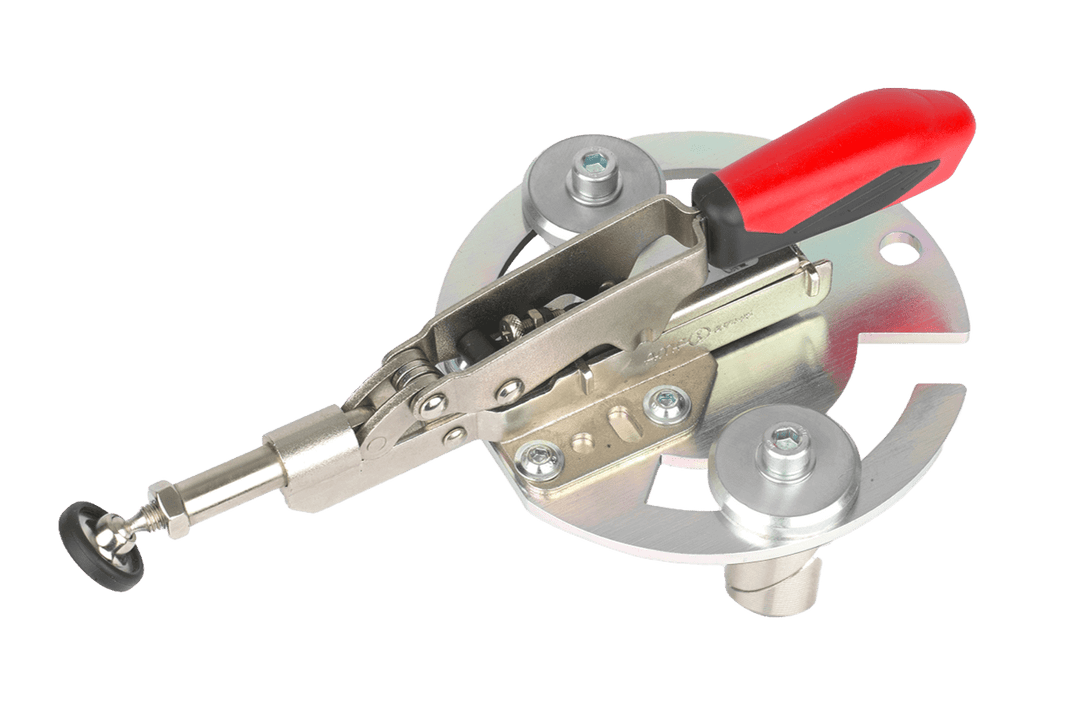

- Tryck fast arbetsstycket på bordet uppifrån: Vertikal spännare – håller fast delar som ligger plant vid borrning, fräsning eller slipning.

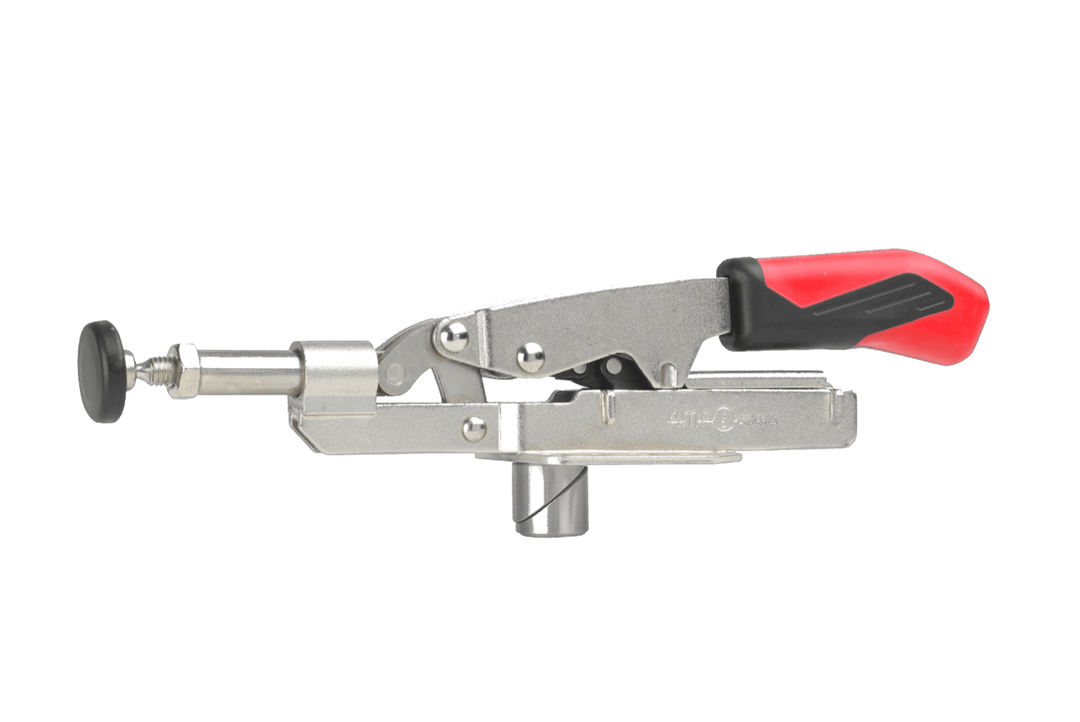

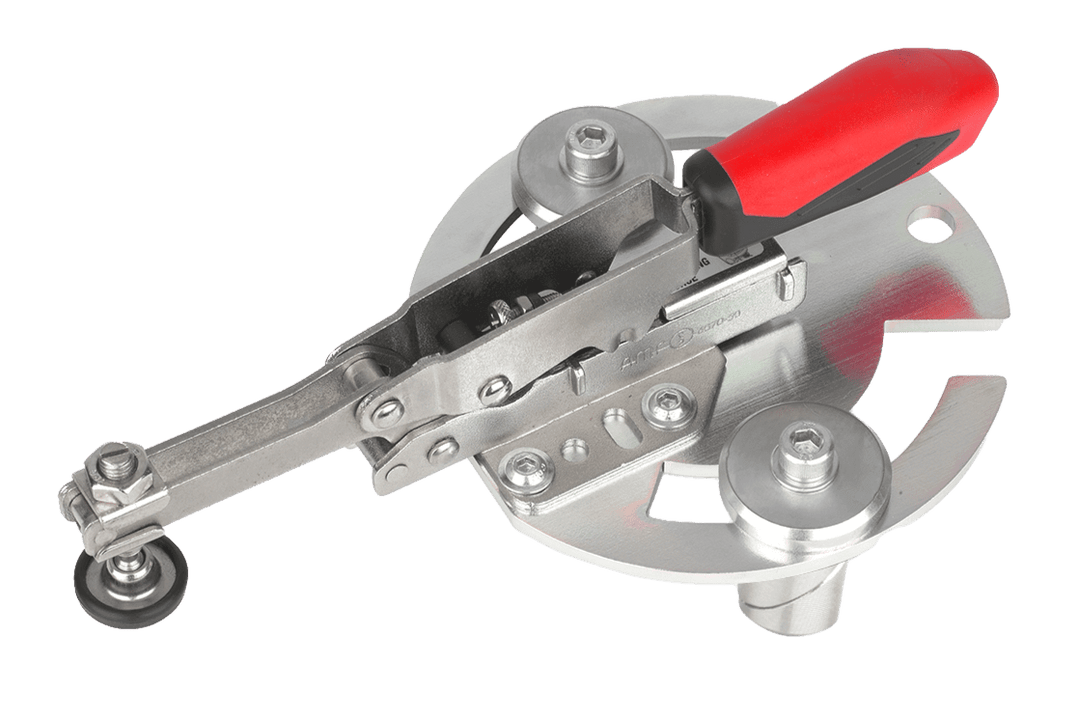

- Spänna fast arbetsstycket i sidled mot ett anslag: Horisontell spännare – trycker horisontellt, till exempel mot en anslagskant.
- Snabb och repeterbar fastspänning: Excenterspännare – fixeras med ett spakdrag, för återkommande fastspänning i serieproduktion.

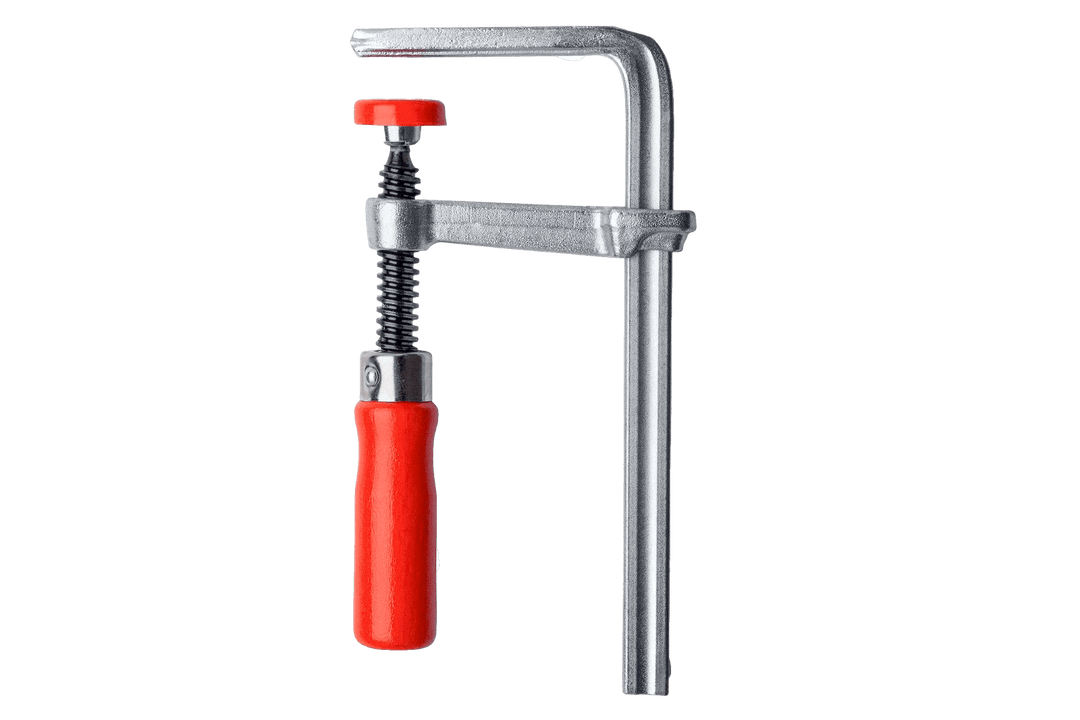

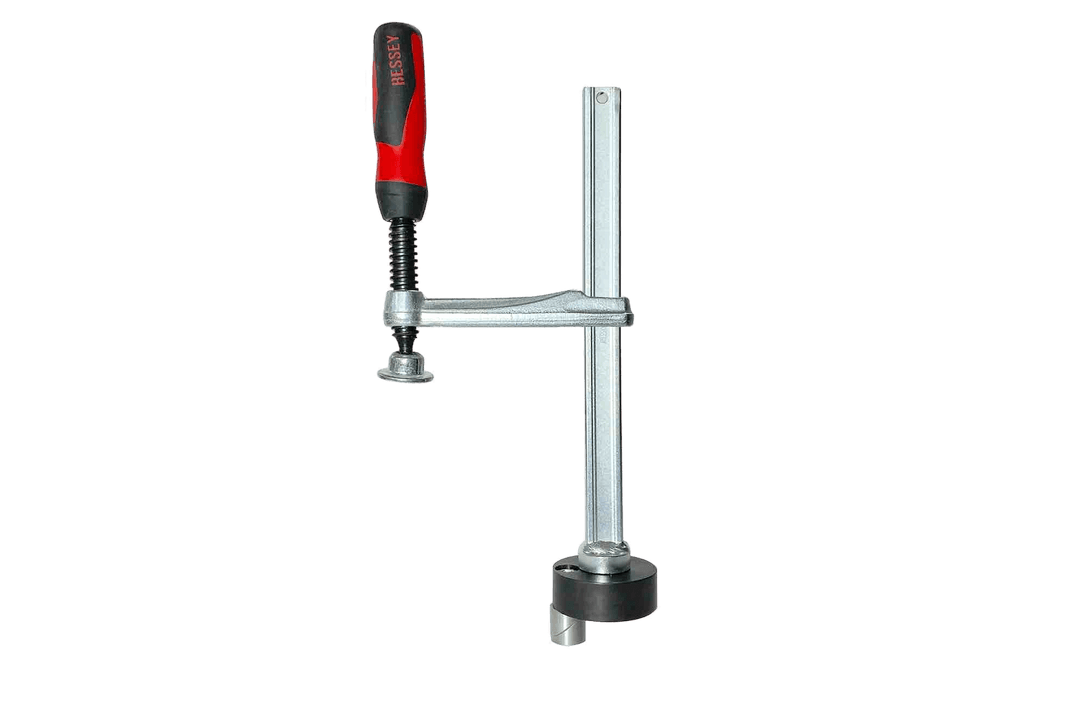

- Fri placering med stort spännområde: Bessey skruvklämma TW 16 med adapterbricka eller Bessey bordsklämma GTR 160/60.

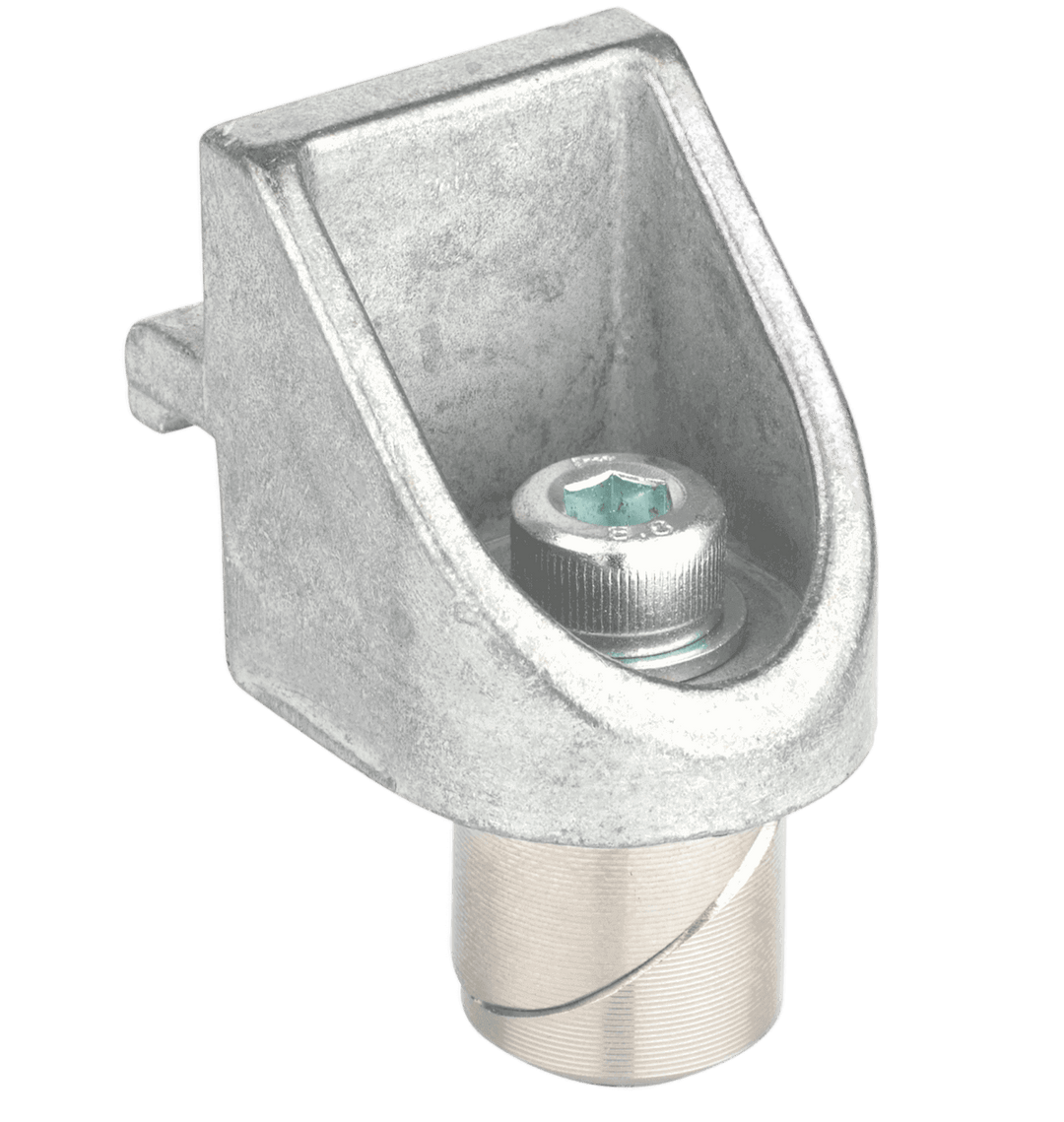

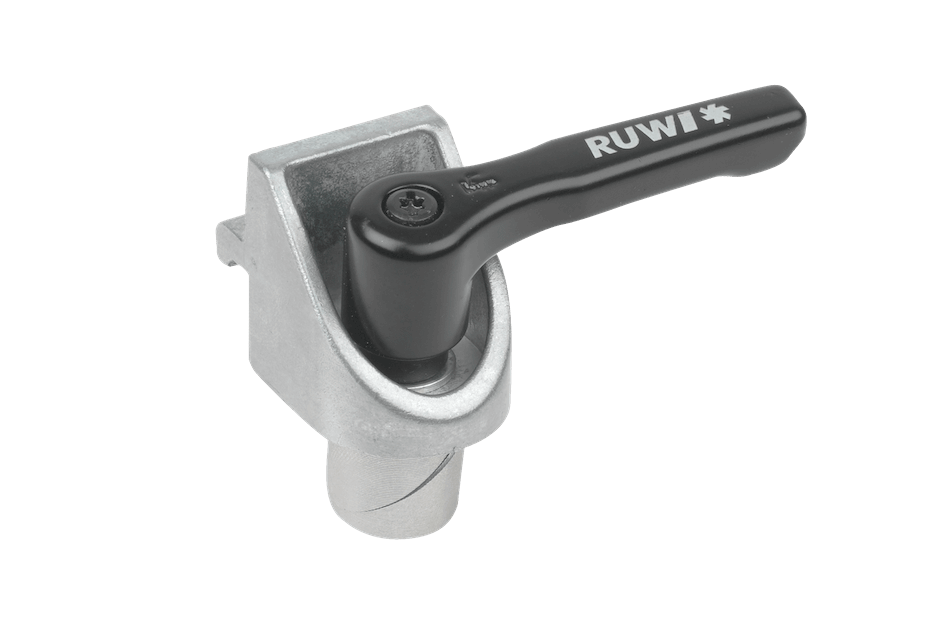

- Inriktning och fastspänning av arbetsstycken: Positionsvinkeln och spännvinkeln med spännspaken ger en stabil anslagskant.

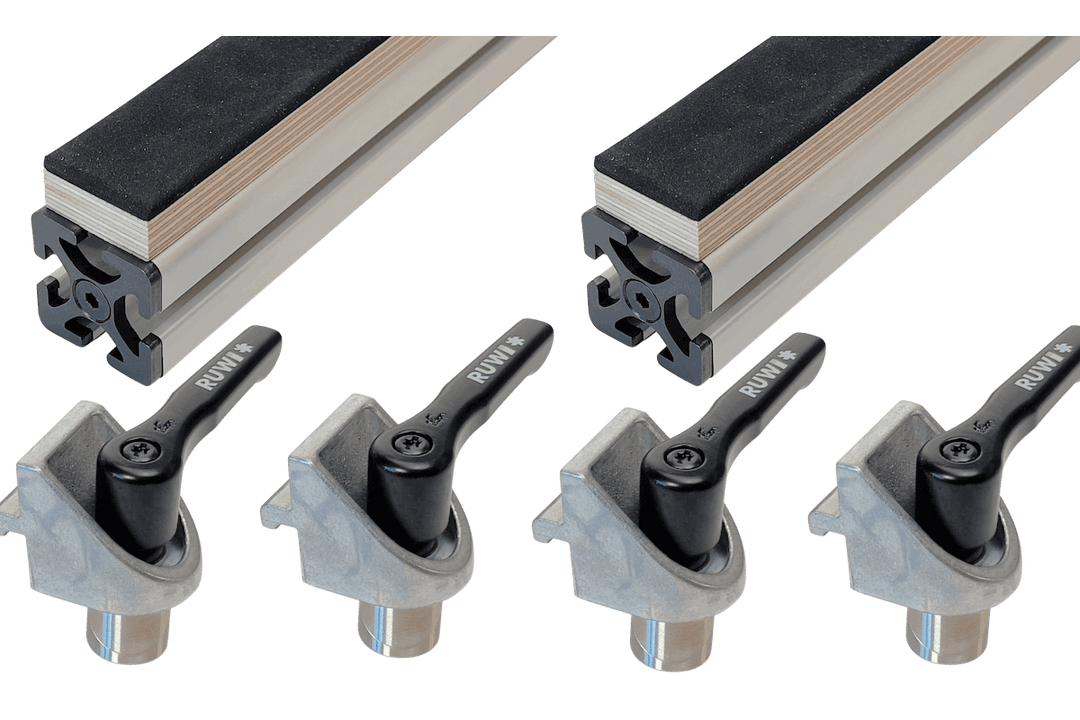

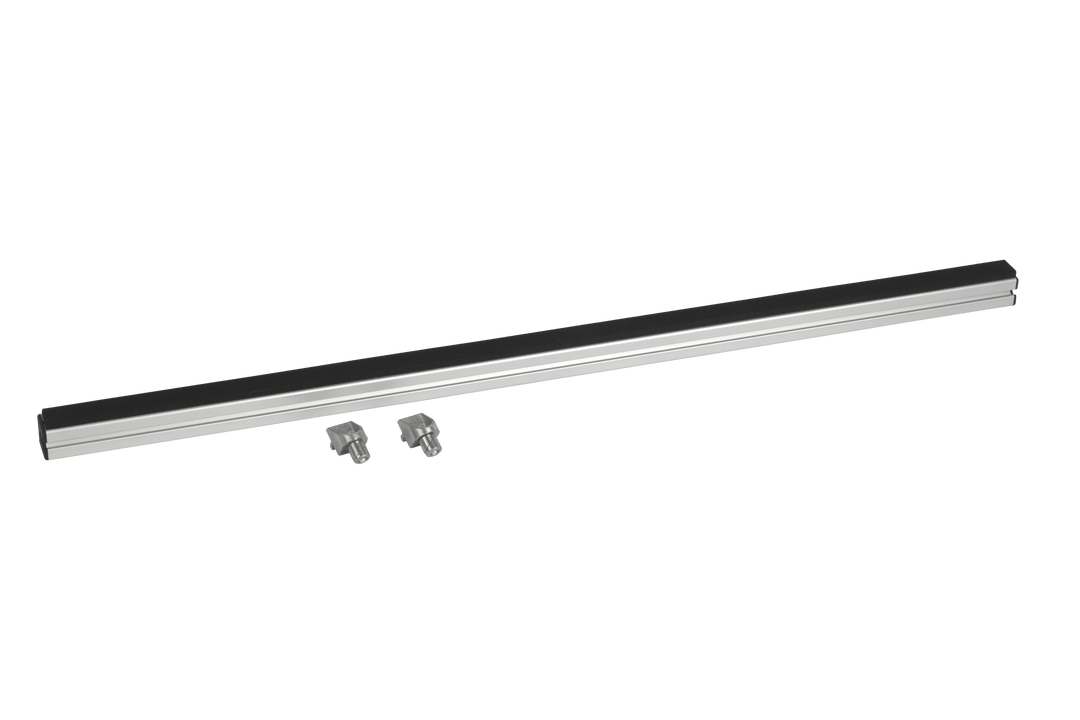

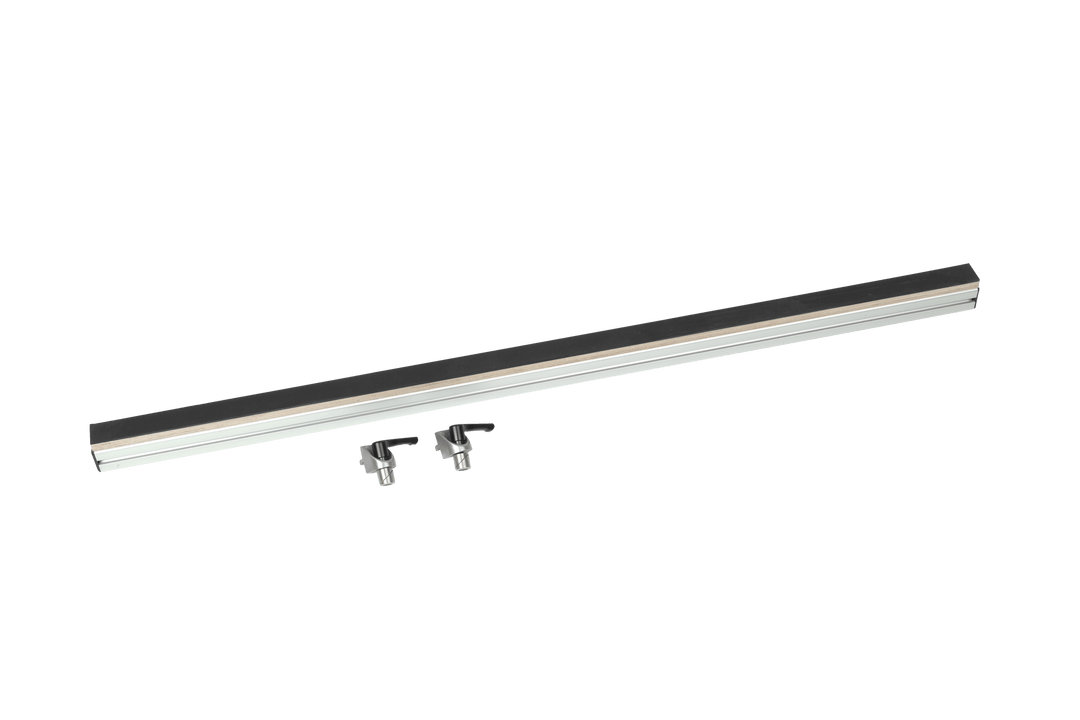

- Säker placering av långa arbetsstycken: Stödskenor och satsen med halkskydd håller materialet på plats och förhindrar att det glider.
Jämförelse mellan spännriktning och utjämning
Hur de tre spännarna i serien ” RUWI ” skiljer sig åt rent tekniskt – och varför den automatiska utjämningsfunktionen är viktig i vardagen: De spänner fast arbetsstycken med olika tjocklek utan att du behöver justera tryckspindeln varje gång.
| Spännare | Spännriktning | Automatisk utjämning vid varierande tjocklek |
|---|---|---|
| Vertikal spännare | uppifrån på bordet | 35 mm (höjdjustering upp till 40 mm) |
| Horisontell spännare | horisontellt mot ett anslag | 13 mm (slaglängdsutjämning upp till 35 mm) |
| Excenterspännare | med hjälp av en spak (excentrisk) | – (snabb omspänning) |
Den vertikala spännaren är en knäspakspännare med tryckspindel och kompenserar – precis som den horisontella spännaren – automatiskt för varierande arbetsstyckets tjocklek; excenterspännaren spänns fast med en spak utan spindel, men är däremot snabbare vid upprepade användningar. Alla tre är monterade på spännbultar med en diameter på 20 mm vid varje rasterposition.

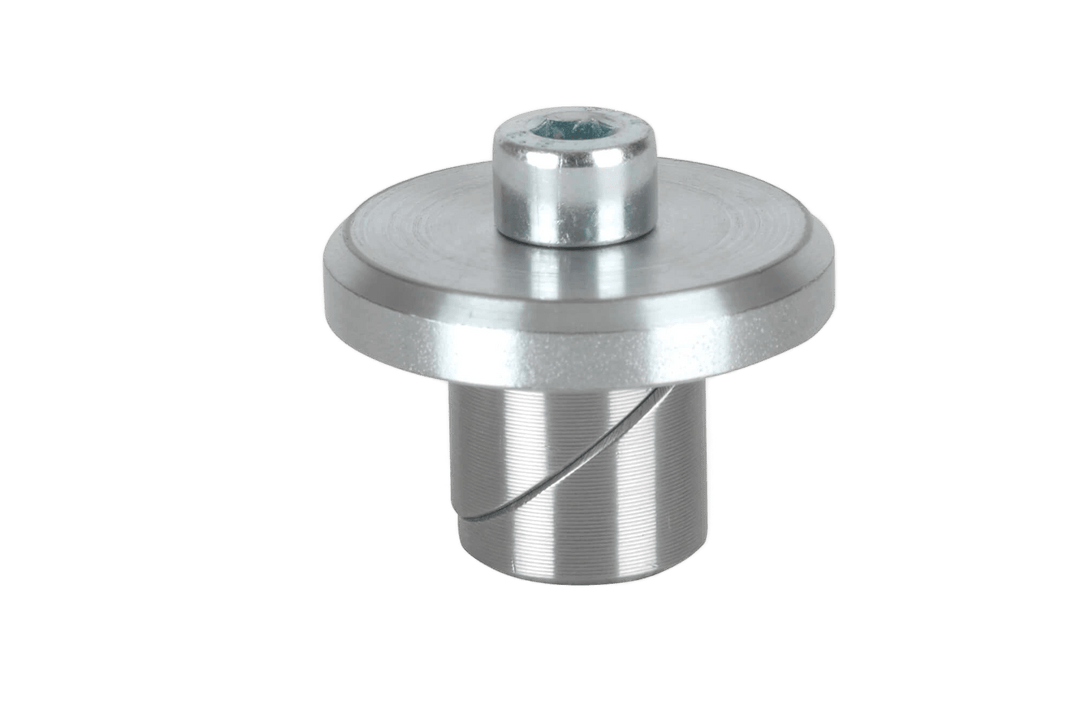

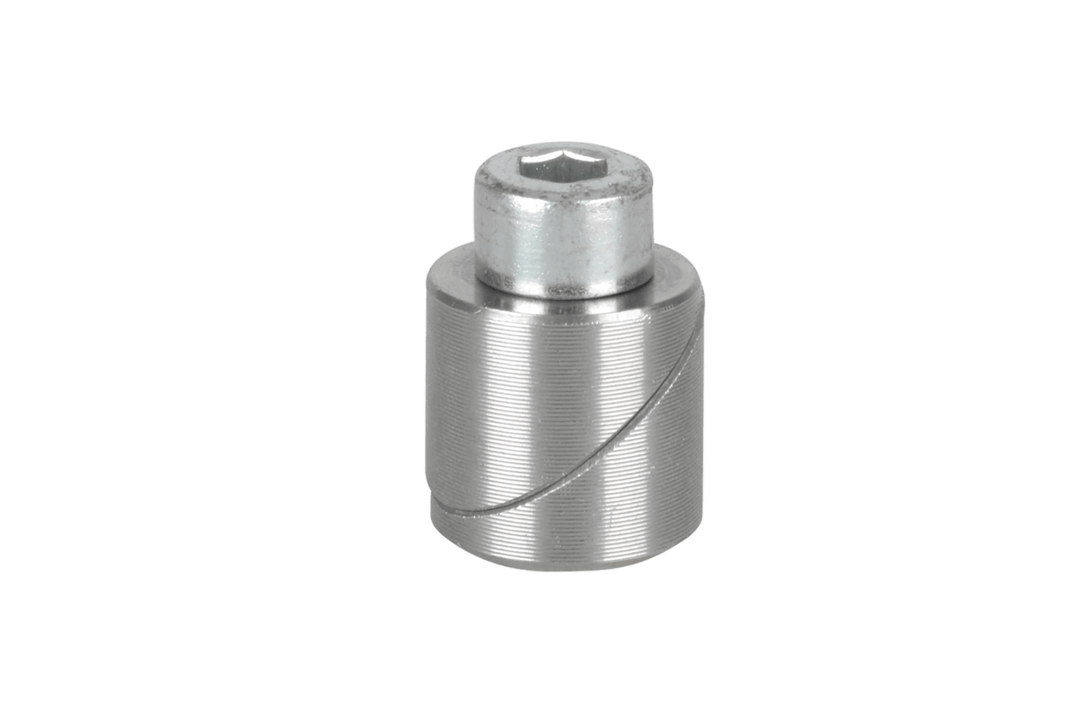

Om du bara behöver anslutningen till hålmönstret kan du även köpa de enskilda klämbultarna med skruv eller klämbultarna med bricka separat – till exempel för att bygga egna anordningar.

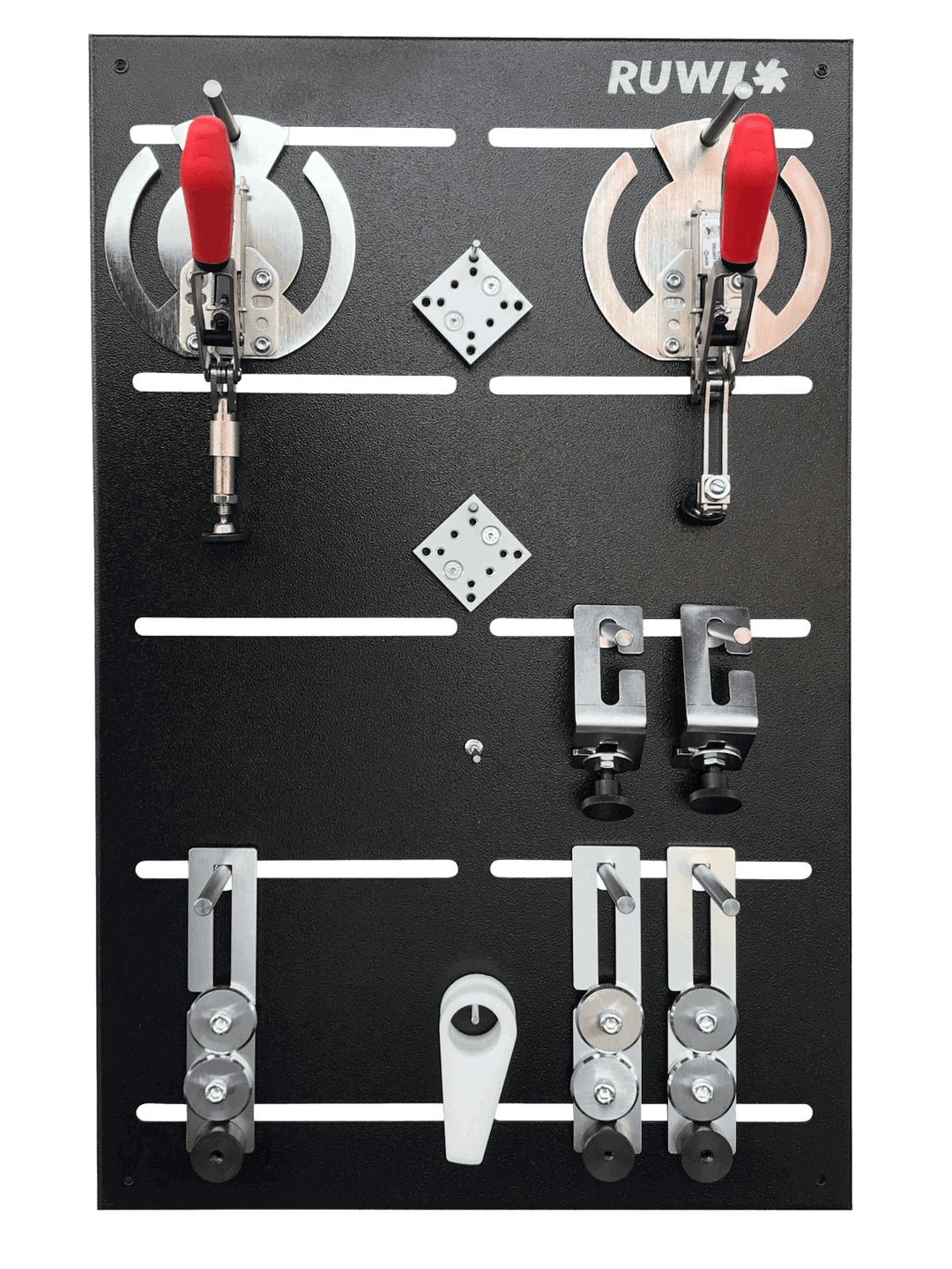

Det snabbaste sättet att komma igång: Premium-paketet
Om du inte vill sätta ihop det del för del kan du välja spännsystemet Premium Set för hålraster Ø 20 mm. Det samlar de viktigaste spännarna och klämbultarna i ett paket – en enkel grundutrustning som du kan börja använda direkt och senare komplettera efter behov.
Kan kombineras med olika verktyg
Systemet är medvetet öppet: Förutom RUWI -spännare kan även Bessey-klämmor användas på klämbulten, och verktygen passar på alla bord med 20 mm-raster – inte bara på RUWI -bord, utan även på Festool MFT. Passande anslagstillbehör hittar du bland adaptrar och anslag.
Vanliga frågor
Behöver jag verktyg för att spänna fast?
Du drar åt klämbulten uppifrån med en insexnyckel SW 6 – det håller spännaren säkert på plats i hålrasten. Själva spänningen går sedan snabbt att utföra med hjälp av en spak eller en tryckspindel.
Vilken bordstjocklek krävs för klämbulten?
Klämbulten fäster i bord med en trätjocklek på minst cirka 16 mm och i metall med en tjocklek på minst 4 mm. Tunnare skivor håller inte fast bulten ordentligt.
Varför finns den automatiska utjämningsfunktionen?
Den spänner fast arbetsstycken med olika tjocklek utan att du behöver justera tryckspindeln varje gång – upp till 35 mm för den vertikala spännaren och upp till 13 mm för den horisontella spännaren. Det sparar tid vid byte av detaljer.
