Snabbspännare för aluminiumprofiler

Snabbkopplingar för hantverk, maskinbyggnad och industri

RUWI -snabbspännare fäster arbetsstycken, vinklar och anslag utan verktyg i spåren på aluminiumprofiler, spårbord och spännplattor, för spår 6, 8 och 10. Istället för att vrida på en vingeskruv vrider du på en excenterspak och uppnår, beroende på storlek, en spännkraft på upp till 4 kN – på några sekunder istället för genom flera skruvvarv. Detta sparar märkbart tid vid ofta växlande arbetsstycken och anslag, både i verkstaden och inom fixtur- och maskinbyggnad.

Vilken snabbkoppling passar din spår?

Valet beror på spårbredden på din profil och komponentens tjocklek. Tre storlekar täcker det vanligaste användningsområdet:

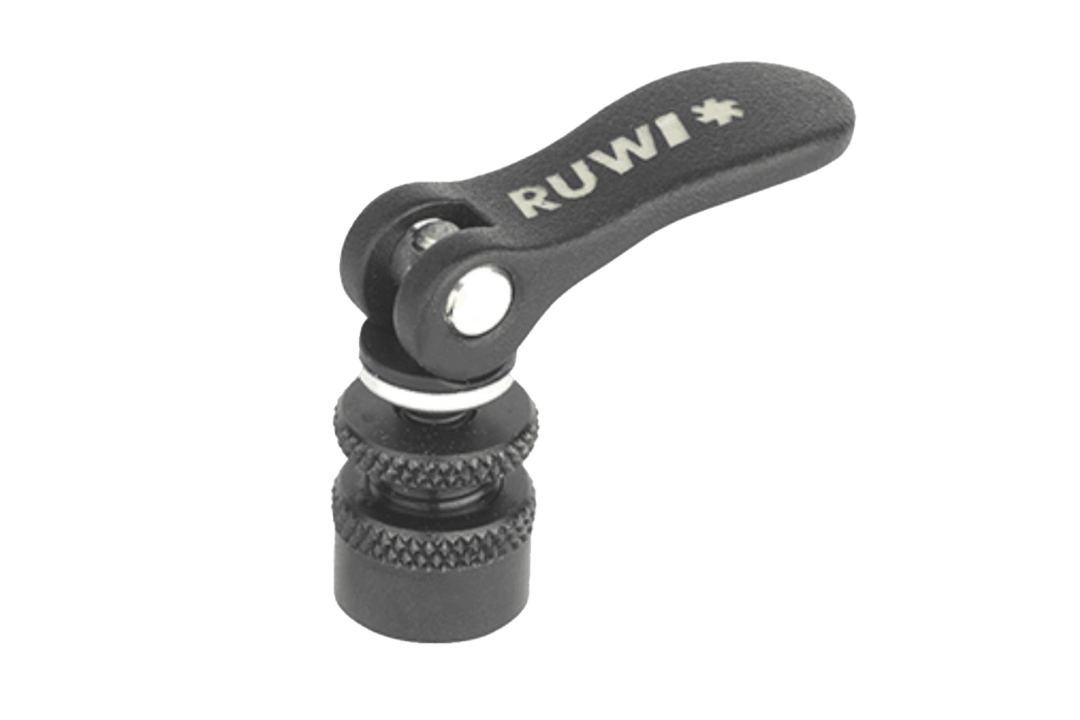

• Ø 15 mm för spår 6: kompakt med en höjd på 34 mm, spännvidd 0–6 mm och cirka 1,5 kN, för små profiler och lätta uppgifter. Finns även med utvändig gänga och klämmutter.

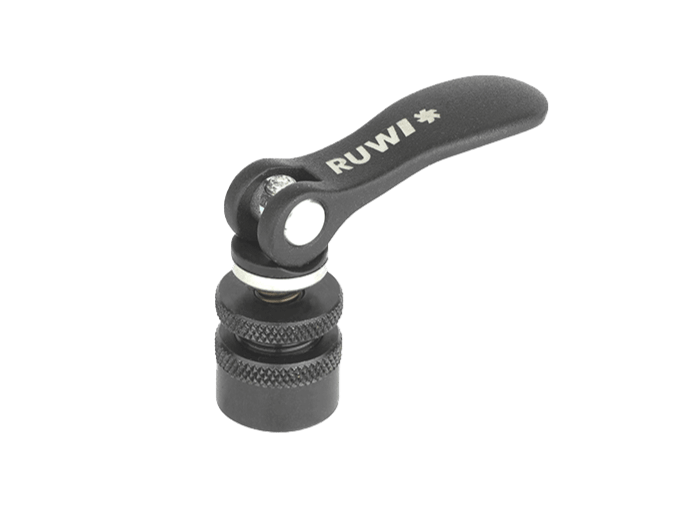

• Ø 20 mm för spår 8 och spår 10: den medelstora storleken med en höjd på 44 mm, spännvidd 0 till 8 mm och cirka 2,5 kN. För spår 8 även med långt slag (3 till 12 mm), samt med utvändig gänga.

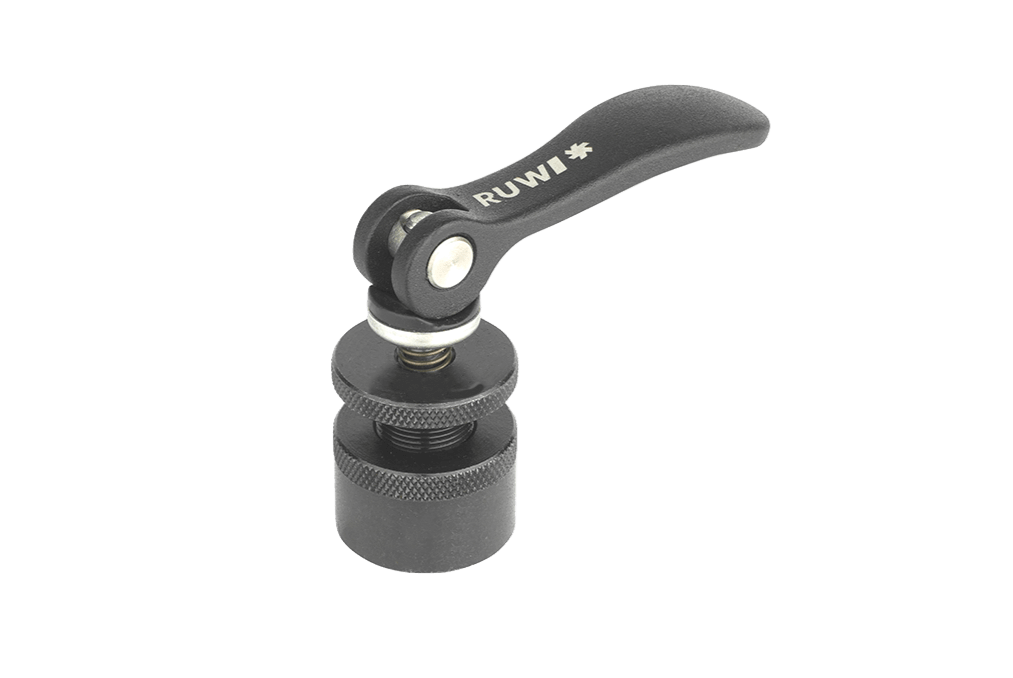

• Ø 30 mm för spår 8 och spår 10: den kraftfullaste storleken med en höjd på 63 mm, spännvidd 2 till 14 mm och cirka 4 kN. För spår 8 även med långt slag (14 till 26 mm).

Spännarna passar i Item-, Bosch- och andra systemprofiler samt i spårbord och spännplattor. Det enda avgörande är spårbredden, inte profilstorleken eller tillverkaren. Den som vill komma igång snabbt väljer startpaketet Nut 6 eller Nut 8.

Teknisk konstruktion och funktionssätt

Du sätter fast spännaren var som helst uppifrån i spåret och behöver inte skjuta in den från profilens ände. Du trycker ner den mot fjäderkraften, vrider den 90 grader och vänder på spaken. Då drar excentern hammarmuttern mot underskärningen i profilsspåret: där sitter den formlåst och kläms dessutom fast kraftlåst genom spännkraften.

• Excenterspak: Den korta spakvägen förstärker handkraften, vilket innebär att cirka 90 till 120 N räcker.
• Räfflad ring: Den justerar spännområdet steglöst efter detaljens tjocklek.
• Material: Grundkropp av brunit stål, galvaniserad hammarmutter, excenterspak av pulverlackerad aluminiumgjutning, tillverkad i Tyskland.

På så sätt hålls fixturer och arbetsstycken stadigt på plats vid borrning, fräsning eller montering.

Ergonomi och lönsamhet

Det räcker med en hand för att spänna fast: Du vrider på spaken medan den andra handen håller i arbetsstycket. Du behöver inte leta efter något verktyg, och genom motståndet i spaken känner du om fastspänningen sitter ordentligt. Varje fastspänning tar bara några sekunder. Det förkortar inställningstiden och är mindre tröttsamt när du byter uppställning ofta. Och eftersom det går så snabbt kan du spänna fast även där du annars skulle hoppa över det på grund av tidsbrist.

Prismässigt ligger spännare över enkla spårskruvar med vingeskruv. Vid ofta växlande arbetsstycken, i serietillverkning och vid tillverkning av fixturer tjänar man dock snabbt in merpriset genom den sparade inställningstiden. Där ett anslag sätts en gång och sedan sitter kvar länge räcker det med den enkla spårskruven.

Användningsområden

• Träbearbetning och verkstad: Fästa anslag och maskinskruvstäd på borr- och fräsbord, spänna fast arbetsstycken och limramar.
• Metall- och maskinindustri: Tillverkning av fixturer, sensorhållare, anslagslister i profilramar, snabb omställning.
• CNC och automatisering: anslag och nedhållare på spårbord, flexibla spännpunkter i anläggningar.
• Arbetsplats- och mässbyggnation: Snabb upp- och nedmontering av Lean-arbetsplatser, mässväggar och konstruktioner av aluminiumprofiler.
• Utbildning och fortbildning: Att gång på gång montera och demontera konstruktioner i utbildningsverkstaden utan verktyg.

Tillbehör och passande produkter från RUWI

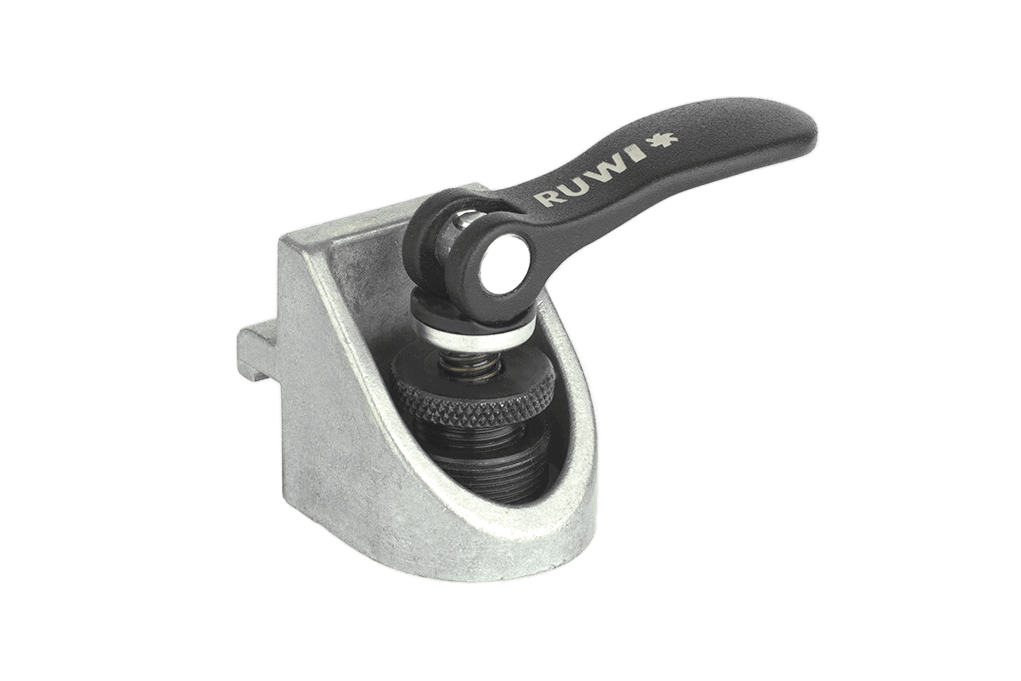

• Klämvinkel med snabbspännare: kopplar samman profiler i rät vinkel utan verktyg.

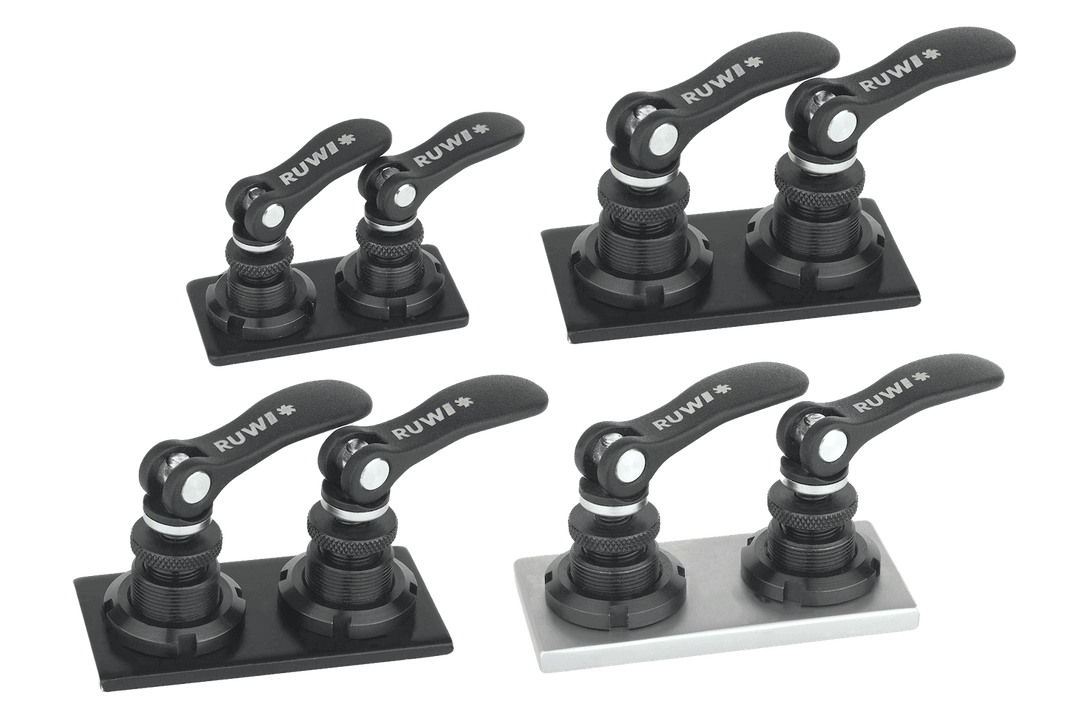

• Adapterplatta med två snabbspännare: förbinder parallella profiler utan skruvförband.

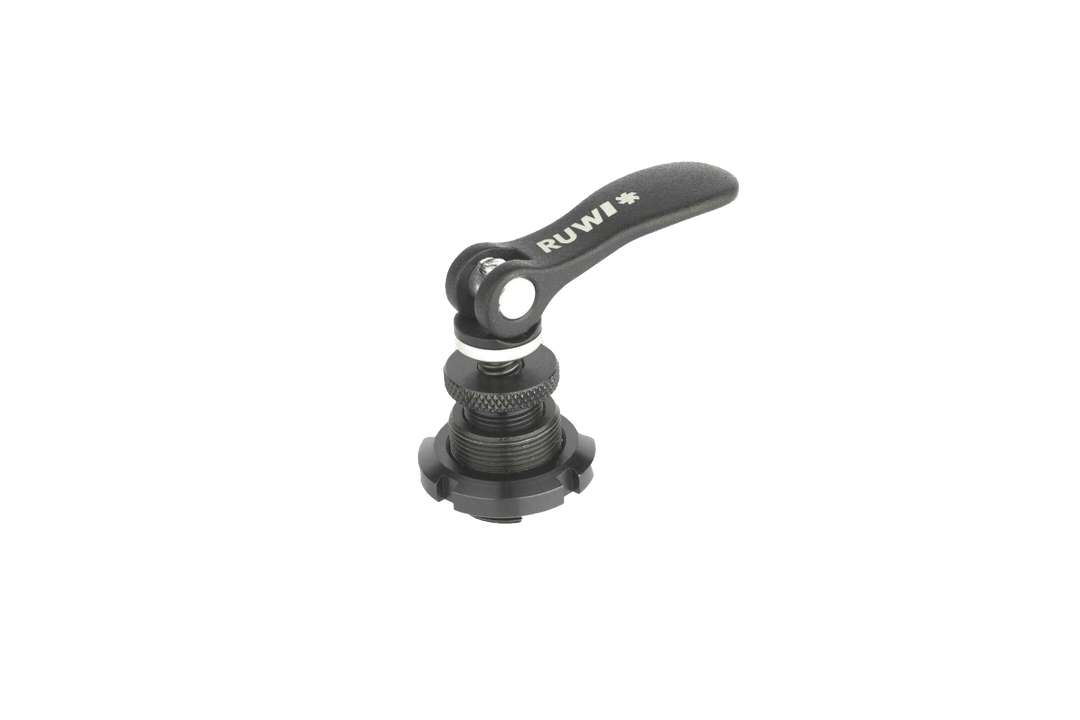

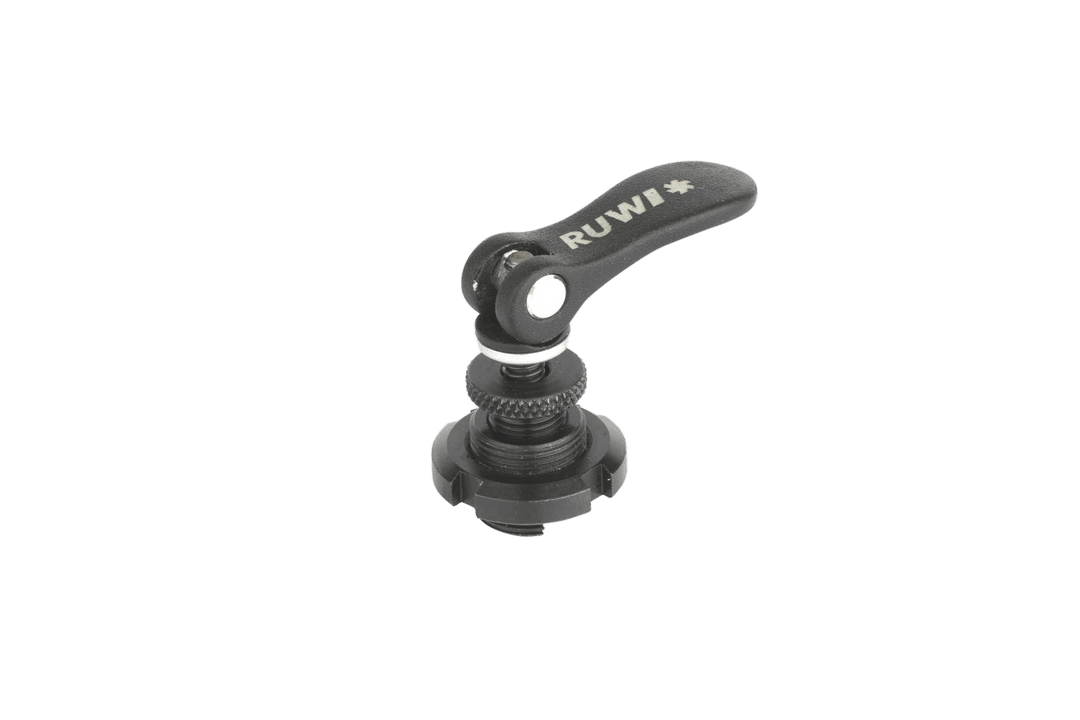

• Snabbspännare med utvändig gänga och klämmutter: skruvas fast i komponenter som anslag, handtag eller plattor, finns i storlekarna Ø 15 mm eller Ø 20 mm.

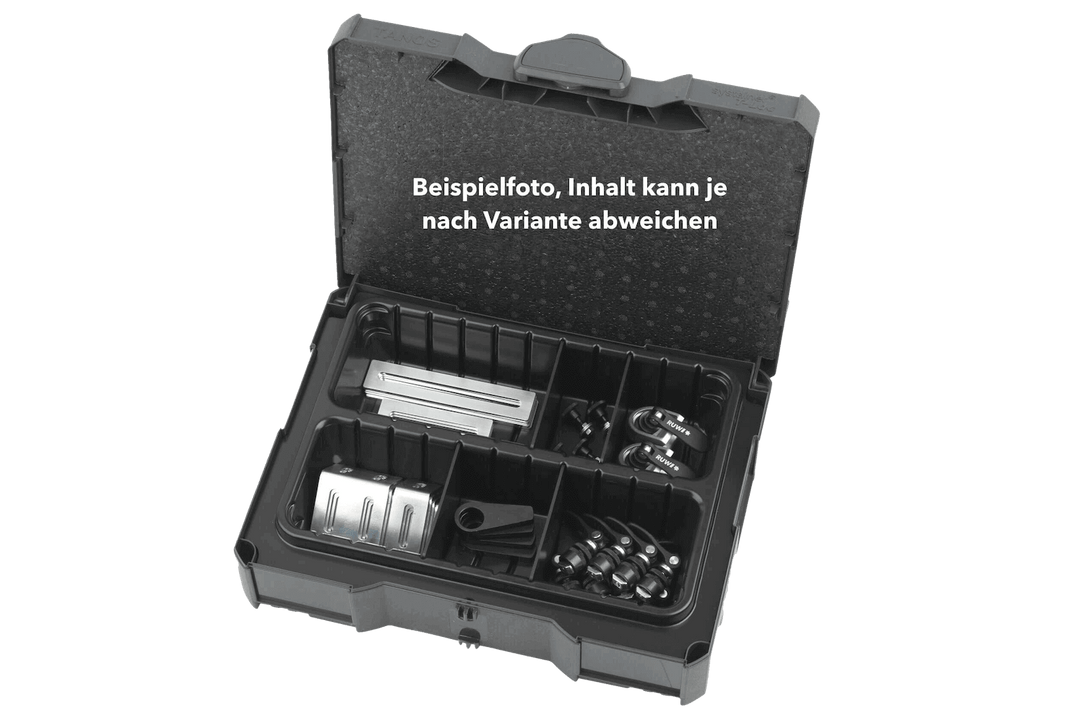

• Startpaket Nut 6 och Nut 8: Spännare, klämvinklar och adapterdelar sorterade i en låda.
• RUWI Borbord med spår där snabbspännarna greppar direkt.

Köpråd

Tre frågor hjälper dig att välja rätt modell. För det första spårbredden på din profil: För spår 6 finns Ø 15, för spår 8 och spår 10 väljer du mellan Ø 20 och Ø 30. För det andra spännkraft och spännvidd: Ø 20 passar i de flesta fall, medan Ø 30 är avsedd för högre krafter. För tjockare komponenter eller djupare spår väljer du modellen med långt slag, som finns för spår 8. För det tredje tillbehören: Behöver du klämvinklar, adapterplatta eller en spännare med utvändig gänga? Om du är osäker, ring oss på +49 7402 8414 så hjälper vi dig att välja rätt.
