Spännförband med spännboll Ø 20 med skruv

Spännfästet ansluter en aluminiumprofil med spår 8 fast och plant till ett hålrasterbord med 20 mm. På ena sidan griper fästet in i profilspåret, på den andra sitter en spännbolt i rostfritt stål (Ø 20 mm) i rasterhålet – så här bygger du anslag, stöd och egna fixturer av systemprofiler direkt på arbetsytan.

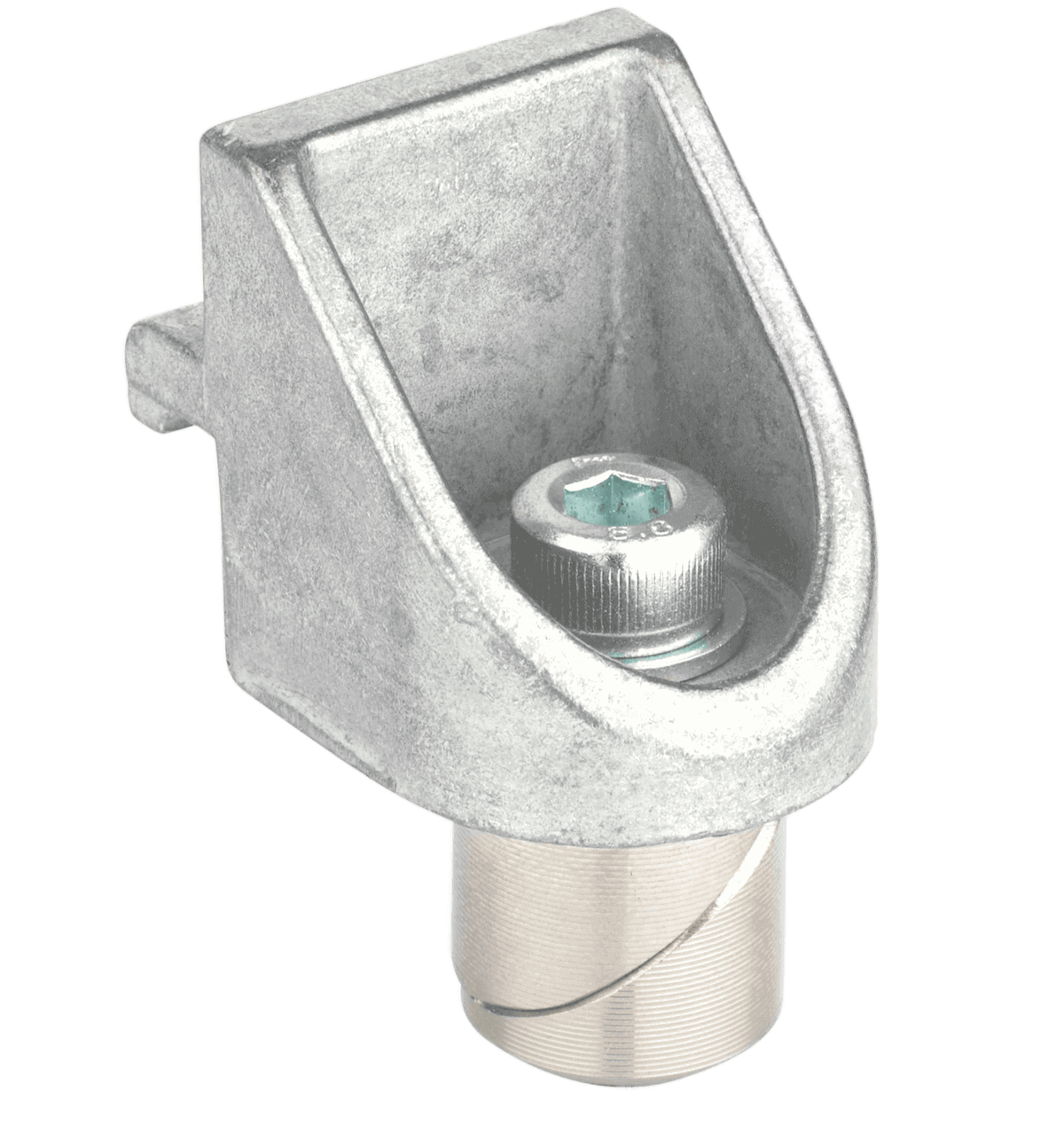

Fastsättningen sker med insexskruven: när du drar åt den spärras kilarna i bulten och den sitter fast ordentligt i borrhålet – fästet håller även under sidobelastning. Eftersom anslutningen är extra låg bygger den knappt på något, och arbetsstycken glider utan störande kanter över bordet.

Så här arbetar du med den

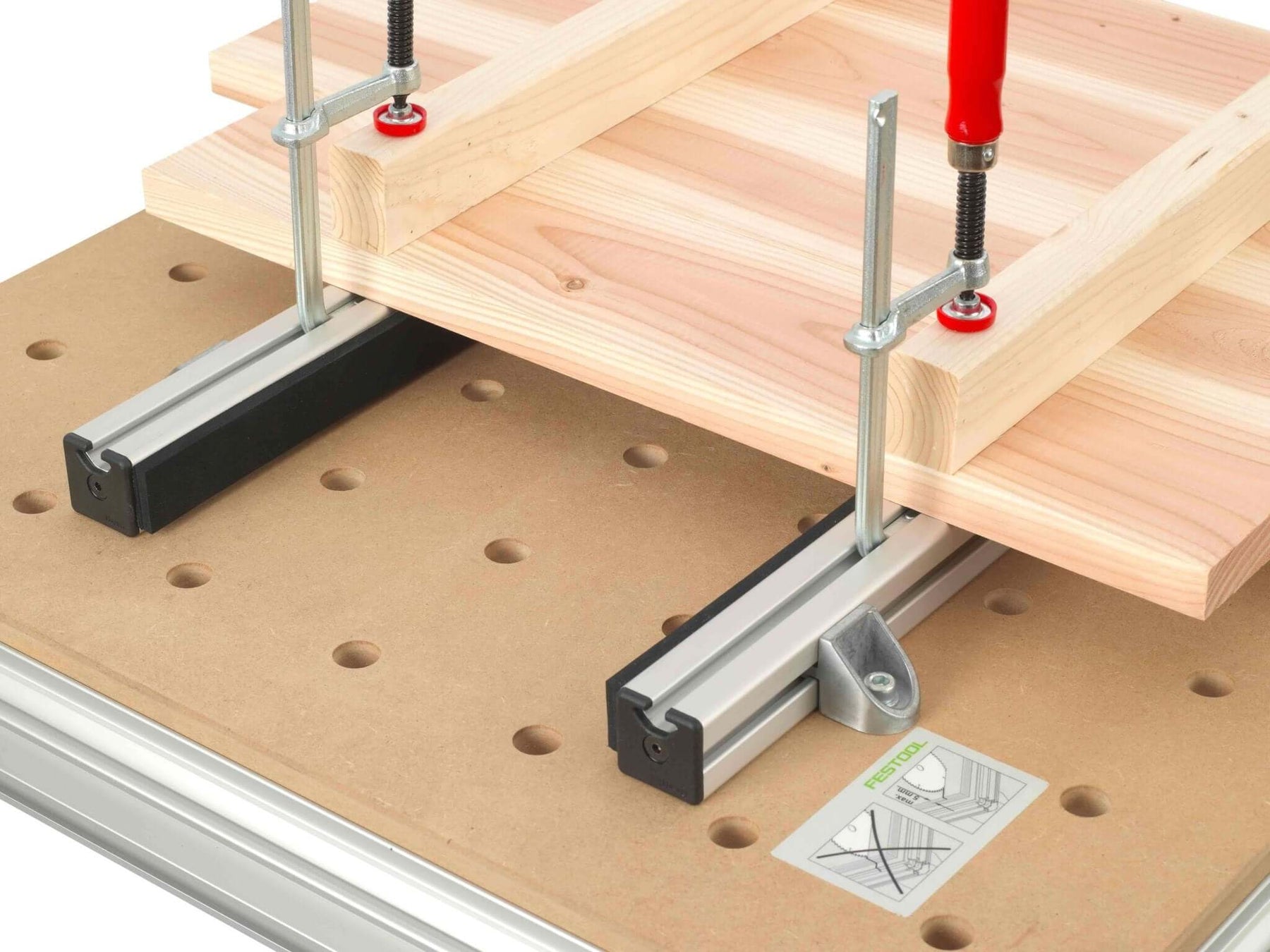

• Bygga egna anslag: en 40-profil tvärs över bordet, två spännförband – referenskanten sitter där du behöver den och försvinner lika snabbt.
• Förankra fixturer: profilkonstruktioner för återkommande detaljer sitter stadigt i rastret – kilspridningen håller även när arbetsstycket trycker i sidled.
• Hålla det lågt: den låga bygghöjden gör att arbetsstycken glider över anslutningen – inget som tar emot, inget som behöver lyftas över.
• Förena två standarder: industristandarden för aluminiumprofiler möter 20 mm-rastret – Item-komponenter fungerar på snickarbordet.

Passar detta för din konstruktion?

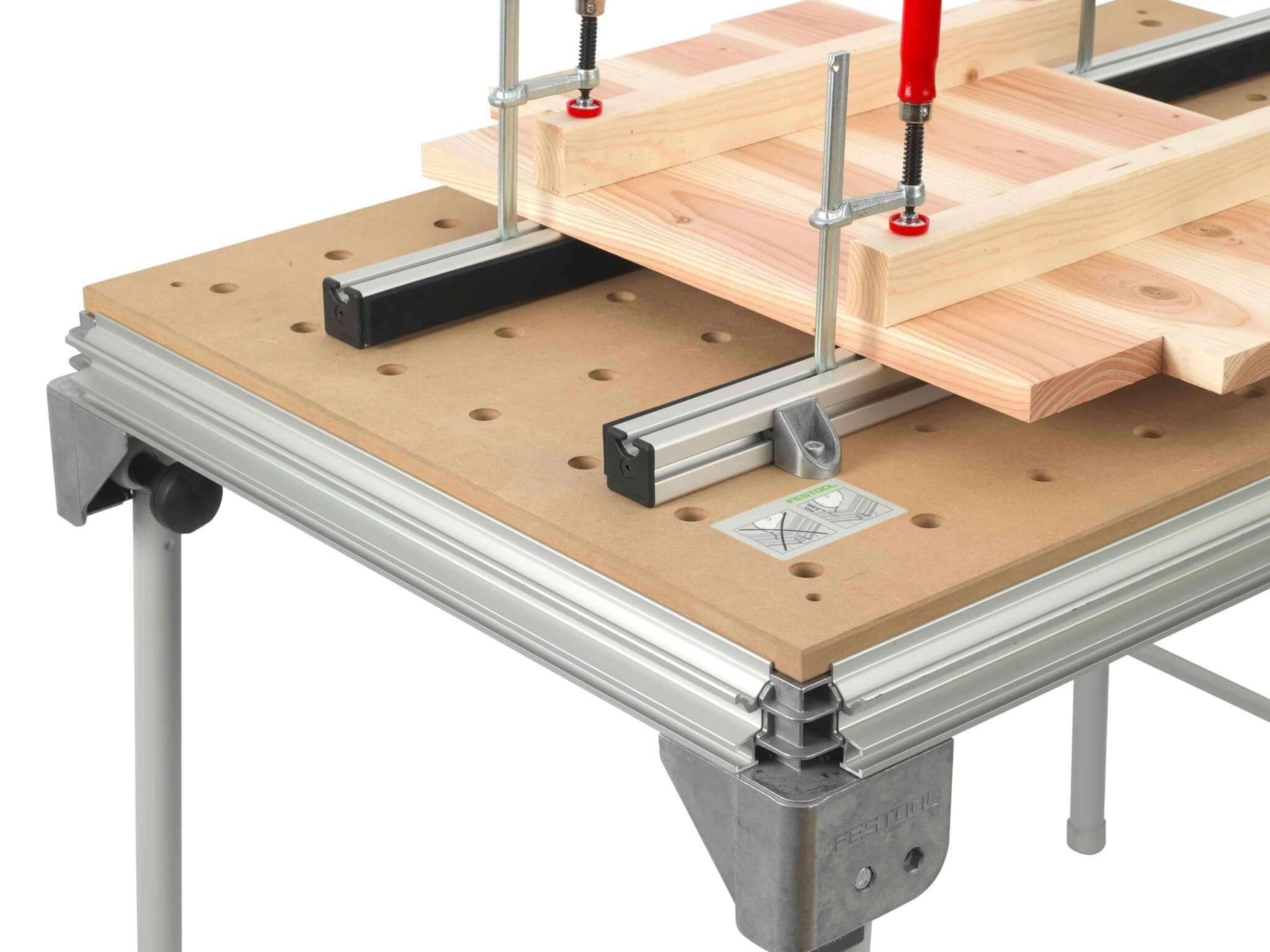

På profilsidan passar vinkeln till Item-profiler (I-typ, serie 8 i 40-systemet) och Item-kompatibla profiler; på bordssidan sitter bulten i alla 20 mm-raster – RUWI lyftbord och fräsbord, Festool MFT, Sauter Variobench. Om du letar efter ett färdigt upplag istället för egna profilkonstruktioner har RUWI upplagsskena sina spännförband färdigmonterade; ytterligare förbindningselement visas under adaptrar och anslag.

Alla detaljer

Funktion
Användning: förbinder aluminiumprofiler (spår 8) med 20 mm hålraster
Princip: vinkel i profilspåret, spännboll i rasterhålet
Fastspänning: insexskruv sprider kilstycken och spänner bulten

Material
Spännboll: rostfritt stål, Ø 20 mm

Kompatibilitet
Profiler: Item-kompatibla aluminiumprofiler
