Name: Exzenterspanner mit Adapterplatte und Klemmbolzen ø 16 mm und ø 28 mm
Brand: RUWI
SKU: RUWI21146
Price: 50.68 EUR
Availability: InStock

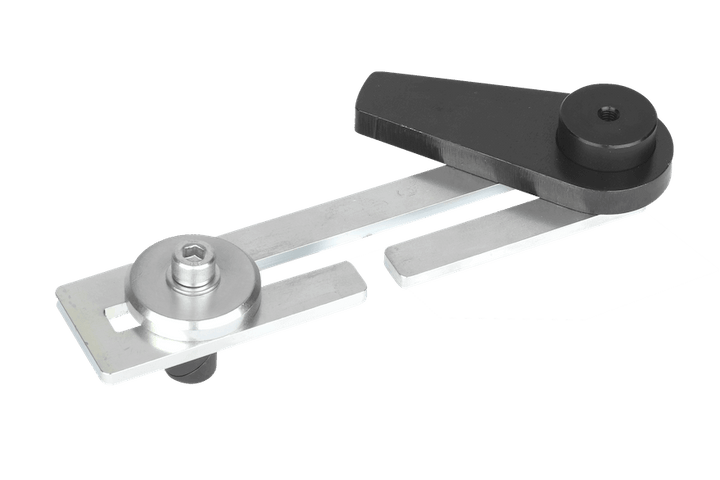

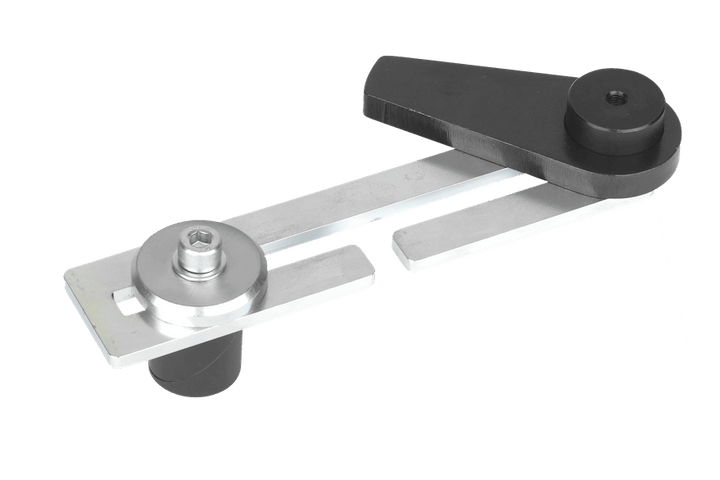

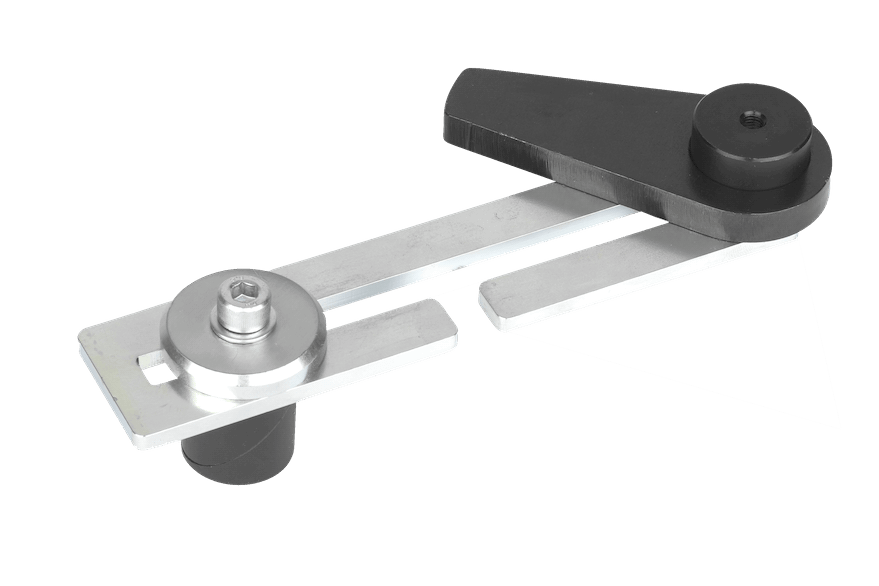

RUWI Excenterspännare med adapterplatta och klämbultar, fräsverktyg

RUWI Excenterspännare med adapterplatta och klämbult, närbild

Excenterspännare med adapterplatta och klämbultar med diameter 16 mm och 28 mm

€50,68

inkl. moms plus fraktkostnader

42,59 euro netto

Storlek

Ø 16 mm

Ø 28 mm

Tillverkad i Tyskland

Utvecklad av snickare i Fluorn-Winzeln

Reservdelar finns alltid tillgängliga

Finns i lager – leveranstid 1–3 arbetsdagar
Återbeställt – Leveransdatum via telefon: +49 7402 8414

Har du frågor innan du köper? En snickare svarar i telefonen: +49 7402 8414

• 1 × adapterplatta
• 1 × svänglager
• 1 × excenterspännare
• 1 × klämbult Ø 28 mm eller Ø 16 mm med bricka beroende på utförande

Titta först, bestäm dig sedan

Är du osäker på om det passar din verkstad? Under ett verkstadsmöte tittar vi på det tillsammans – på plats, via video eller hos en samarbetspartner. Helt gratis och utan försäljningspress.

Boka ett verkstadsmöte

Vill du hellre fråga direkt? +49 7402 8414

Mindre delar skickas med DHL eller DPD, och du får spårningsinformationen via e-post. Lyftbord och fräsbord levereras av speditören Schenker. Om du önskar kan speditören komma vid en tidpunkt som du själv bestämmer – detta avtalar du per telefon med dem.

Leveranstiden anges ovanför priset, vid lagerstatus. Om något just nu inte finns i lager meddelar vi dig leveransdatumet per telefon: +49 7402 8414. Om det skulle dröja längre hör vi av oss i förväg.

Förpackningsmått
• Levereras i kartong via DHL eller DPD
• Mått: 345 × 250 × 50 mm

Våra verktyg och maskiner är konstruerade för långvarig användning. Vi använder endast komponenter av hög kvalitet och har samlat på oss stor erfarenhet för att undvika problem i verkstaden. Därför har vi heller inga problem med garantiärenden – även om de sträcker sig längre än två år. Vi strävar alltid efter att hitta en bra gemensam lösning.

Vi har 100 % av reservdelarna i lager.

Tillbehör

[{"id":55200503726460,"title":"Ø 16  mm","option1":"Ø 16  mm","option2":null,"option3":null,"sku":"RUWI21146","requires_shipping":true,"taxable":true,"featured_image":{"id":74306223145340,"product_id":15245359907196,"position":2,"created_at":"2025-05-13T12:16:15+02:00","updated_at":"2025-05-18T21:40:12+02:00","alt":"RUWI Exzenterspanner mit Adapterplatte und Klemmbolzen, Nahaufnahme","width":879,"height":586,"src":"\/\/ruwi.de\/cdn\/shop\/files\/exzenterspanner-mit-mit-adapterplatte-und-klemmbolzen-184873.png?v=1747597212","variant_ids":[55200503726460]},"available":true,"name":"Exzenterspanner mit Adapterplatte und Klemmbolzen ø 16 mm und ø 28 mm - Ø 16  mm","public_title":"Ø 16  mm","options":["Ø 16  mm"],"price":5068,"weight":250,"compare_at_price":null,"inventory_management":"shopify","barcode":"4260461086197","featured_media":{"alt":"RUWI Exzenterspanner mit Adapterplatte und Klemmbolzen, Nahaufnahme","id":64712675819900,"position":2,"preview_image":{"aspect_ratio":1.5,"height":586,"width":879,"src":"\/\/ruwi.de\/cdn\/shop\/files\/exzenterspanner-mit-mit-adapterplatte-und-klemmbolzen-184873.png?v=1747597212"}},"requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}},{"id":55200503300476,"title":"Ø 28 mm","option1":"Ø 28 mm","option2":null,"option3":null,"sku":"RUWI21144","requires_shipping":true,"taxable":true,"featured_image":{"id":74306222850428,"product_id":15245359907196,"position":1,"created_at":"2025-05-13T12:16:15+02:00","updated_at":"2025-05-18T21:40:11+02:00","alt":"RUWI Exzenterspanner mit Adapterplatte und Klemmbolzen, Freisteller","width":879,"height":586,"src":"\/\/ruwi.de\/cdn\/shop\/files\/exzenterspanner-mit-mit-adapterplatte-und-klemmbolzen-9531820_Bearbeitet.png?v=1747597211","variant_ids":[55200503300476]},"available":true,"name":"Exzenterspanner mit Adapterplatte und Klemmbolzen ø 16 mm und ø 28 mm - Ø 28 mm","public_title":"Ø 28 mm","options":["Ø 28 mm"],"price":5964,"weight":680,"compare_at_price":null,"inventory_management":"shopify","barcode":"4260461088962","featured_media":{"alt":"RUWI Exzenterspanner mit Adapterplatte und Klemmbolzen, Freisteller","id":64712675721596,"position":1,"preview_image":{"aspect_ratio":1.5,"height":586,"width":879,"src":"\/\/ruwi.de\/cdn\/shop\/files\/exzenterspanner-mit-mit-adapterplatte-und-klemmbolzen-9531820_Bearbeitet.png?v=1747597211"}},"requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}}]

{"id":55200503726460,"title":"Ø 16  mm","option1":"Ø 16  mm","option2":null,"option3":null,"sku":"RUWI21146","requires_shipping":true,"taxable":true,"featured_image":{"id":74306223145340,"product_id":15245359907196,"position":2,"created_at":"2025-05-13T12:16:15+02:00","updated_at":"2025-05-18T21:40:12+02:00","alt":"RUWI Exzenterspanner mit Adapterplatte und Klemmbolzen, Nahaufnahme","width":879,"height":586,"src":"\/\/ruwi.de\/cdn\/shop\/files\/exzenterspanner-mit-mit-adapterplatte-und-klemmbolzen-184873.png?v=1747597212","variant_ids":[55200503726460]},"available":true,"name":"Exzenterspanner mit Adapterplatte und Klemmbolzen ø 16 mm und ø 28 mm - Ø 16  mm","public_title":"Ø 16  mm","options":["Ø 16  mm"],"price":5068,"weight":250,"compare_at_price":null,"inventory_management":"shopify","barcode":"4260461086197","featured_media":{"alt":"RUWI Exzenterspanner mit Adapterplatte und Klemmbolzen, Nahaufnahme","id":64712675819900,"position":2,"preview_image":{"aspect_ratio":1.5,"height":586,"width":879,"src":"\/\/ruwi.de\/cdn\/shop\/files\/exzenterspanner-mit-mit-adapterplatte-und-klemmbolzen-184873.png?v=1747597212"}},"requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}}

RUWI -excenterspännaren spänner fast ditt arbetsstycke med hjälp av en excenterspak – en spakrörelse istället för en skruv. Det går snabbt och är särskilt lämpligt när du spänner fast och lossar många likadana delar efter varandra. Du sätter den över klämbulten i hålighetsrutnätet på ditt svetsbord och riktar in den med hjälp av adapterplattan; vid beställning väljer du den bult som passar rutnätet: Ø 16 eller Ø 28 mm.

Spänntrycket alstras av excentern (100 × 44 mm) via vridlagret (Ø 30 × 20 mm), medan adapterplattan (180 × 40 mm) säkerställer att den sitter fast på plattan. Alla delar är tillverkade av stål, förzinkade och brünerade – gnistfria och rostbeständiga i det dagliga svetsarbetet.

Så här använder du det

Seriefästning och svetsning: Flytta spaken, delen sitter fast – dra tillbaka spaken, nästa del. Vid återkommande monteringsenheter slår excentern varje skruvtving i takt.
Behåll positionen istället för att söka efter den: Skruvar och adapterplatta definierar spännpunkten i rutnätet – varje del i serien sitter på samma plats.
Justera tryckpunkten: Med hjälp av M6-gänghålet i adapterplattan och vridlagret ställer du in excentern efter arbetsstyckets kontur.

Passar det till ditt svetsbord?

Modellen med Ø 28 mm passar in i hålmönstret på svetsborden ” RUWI ” (materialtjocklek från 4 mm – de fosfaterade svetsbordsskivorna ” RUWI ” uppfyller detta krav); modellen med Ø 16 mm passar i bord med 16 mm-mönster. Lämpliga bord är det mobila svetsbordet ”Hubtisch” och det stationära svetsbordet ”Beintisch”.

Ø-28-rutnätet rymmer även övrig spännteknik: skruvklämman TW 16, Vario-spännbultar Ø 28 samt vertikala och horisontella spännare; svetsbordenRUWI ger en översikt.

Alla detaljer

Mått
Adapterplatta: 180 × 40 mm, med M6-gänghål
Vridlager: Ø 30 × 20 mm, med M6-gängbult
Excenterspännare: 100 × 44 mm, hål Ø 30 mm
Egenvikt: 600 g (Ø 28 mm) respektive 630 g (Ø 16 mm)

Material
Material: Stål, förzinkat och brunit

Spänningssystem
Spännbultar: Ø 28 mm eller Ø 16 mm beroende på utförande
Hålavstånd: Ø 28 mm eller Ø 16 mm beroende på utförande (materialtjocklek min. 4 mm)

★★★★★
